竞赛机器人射手抬升机构锁止片结构

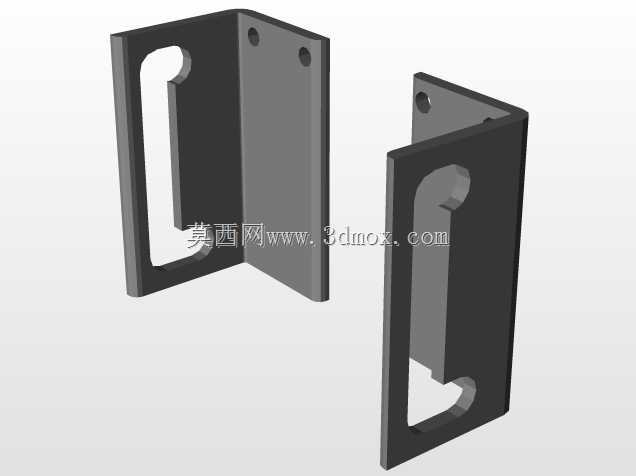

　　在竞技类机器人的机构设计中，抬升动作的锁止可靠性直接决定了设备动作的完成精度，这款锁片正是为射手类抬升机构设计的配套锁止构件，主要应用在需要完成托盘抬升、位置保持的机器人作业场景中，常见于各类工程竞技赛事的机器人执行端，用来在抬升动作到位后，卡紧抬升臂的活动行程，避免托盘受负载影响出现下坠、移位的问题。从实际使用场景来看，这类锁片需要承受抬升托盘带载时的反向冲击力，尤其是在机器人快速启停、变向移动的过程中，抬升端的负载会产生多方向的交变载荷，这就要求锁片本身的结构刚性足够，同时卡合行程的设计要兼顾锁止可靠性和脱开顺畅度，不能出现到位后卡滞无法解锁、或是受振动意外脱开的情况。从结构设计思路来看，这款锁片采用了双侧折弯的L型成型结构，

　　两个垂直的安装面分别对应设备机架的固定端和锁止动作的配合端，安装面上预留的两个通孔用来穿设紧固件，将锁片牢牢固定在机架的对应安装位上，安装孔的位置公差控制在±0.1mm范围内，保证锁片安装后锁止槽的位置和抬升臂上的锁销行程完全匹配。锁止功能的核心是折弯面上开设的异形通槽，槽体的轮廓不是规则的直槽，而是在入口处做了圆弧导向，方便锁销在抬升动作到位时顺利滑入槽内，槽体中段做了收窄的卡位段，当锁销完全进入卡位段后，抬升臂的下行行程就被完全限制，哪怕设备受到较大的振动冲击，锁销也不会从槽内脱出；槽体的末端做了圆弧过渡，解锁时只需要给抬升臂施加一个很小的横向偏移力，锁销就能顺着圆弧段滑出槽体，完成解锁动作，不会出现硬卡硬磨的磨损问题。

　　从安装边界来看，这款锁片的整体厚度适配常规的钣金加工工艺，折弯处的内R角和板材厚度匹配，避免折弯过程中出现开裂、回弹超差的问题，两个垂直安装面的平面度要求控制在0.05mm以内，保证安装后和机架贴合紧密，不会因为安装面翘曲导致锁片受力时出现松动、变形。锁片的整体外形尺寸经过紧凑化设计，不会占用抬升机构周边过多的安装空间，在满足结构强度的前提下，尽可能缩减了不必要的外伸结构，避免机器人在移动过程中锁片和周边其他构件发生运动干涉。实际装配时，锁片的安装位置需要和抬升臂的转动轴心做位置匹配，保证锁销的运动轨迹刚好和锁止槽的导入段相切，这样抬升臂在抬升到位的过程中，锁销不需要额外的横向作用力就能自然滑入锁止槽，

　　整个锁止动作不需要额外的驱动构件，完全依靠抬升动作的行程自动完成锁止，既简化了机构的整体复杂度，也降低了电控系统的控制难度，减少了故障点。从受力特性来看，锁片在锁止状态下，主要的受力点集中在锁止槽的卡位段侧壁，所以在结构设计时，卡位段到安装孔的距离做了优化，尽可能缩短受力力臂，降低锁片受到的弯曲力矩，同时折弯边的高度经过核算，保证在额定负载下，折弯处的应力远低于材料的屈服强度，不会出现长期使用后折弯角度变形、锁止位置偏移的问题。表面处理上，这类构件一般会做发黑或者镀锌处理，提升表面的耐磨性能，降低锁销和槽体反复摩擦带来的磨损量，延长构件的使用寿命，毕竟竞技类机器人在赛前调试和正式比赛过程中，抬升锁止动作会反复执行数百次，耐磨性能直接决定了机构的动作一致性。在实际调试过程中，这类锁片的安装位置可以通过安装孔的间隙做微量调整，用来补偿机架加工、抬升臂装配带来的累积误差，保证锁止动作的顺畅性，不需要对构件做二次加工就能适配一定范围内的装配公差，对于竞赛场景下快速加工、快速装配的需求非常适配，不需要过高的加工精度就能实现稳定的锁止效果。
