罗技G930耳机替换话筒臂结构设计

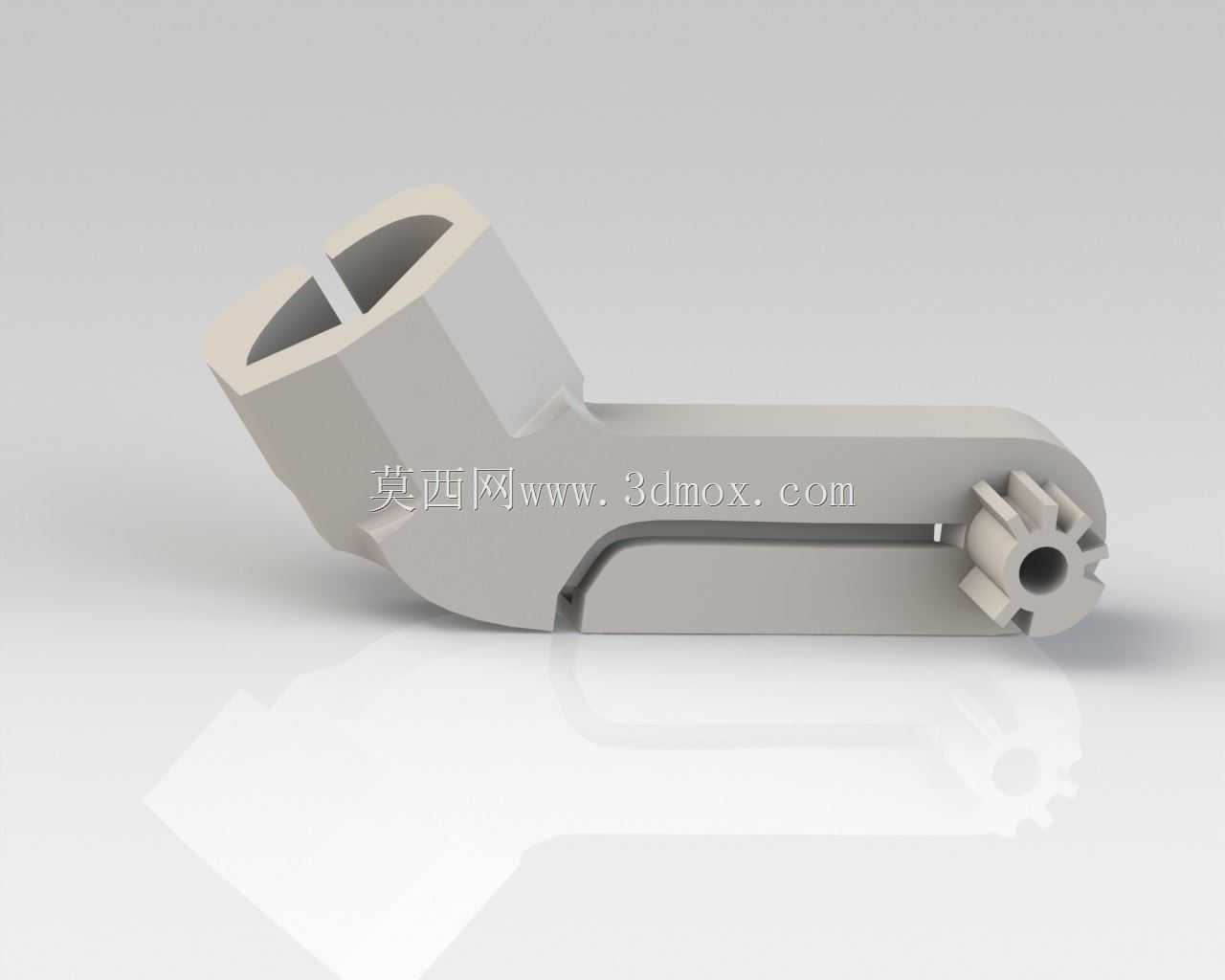

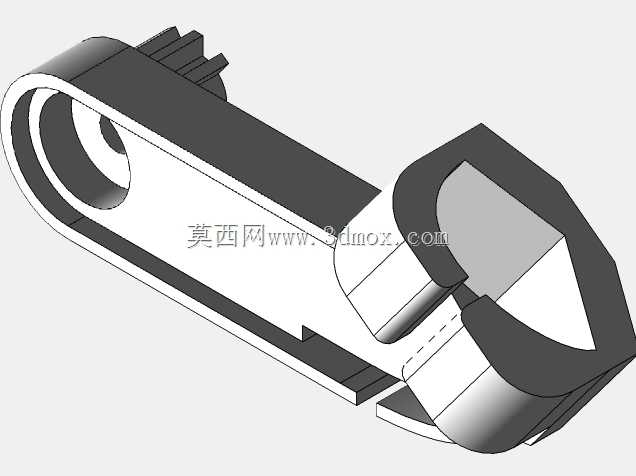

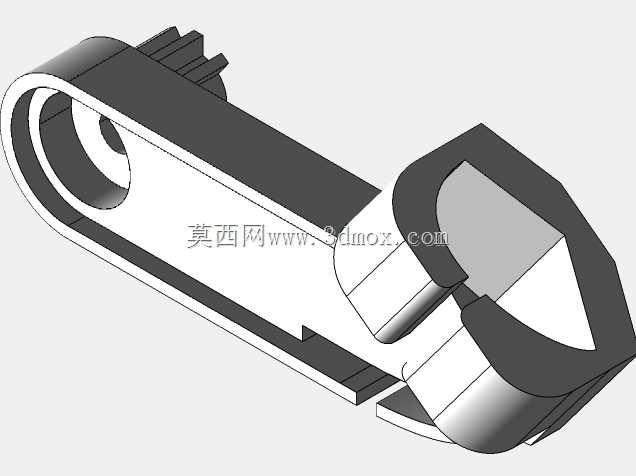

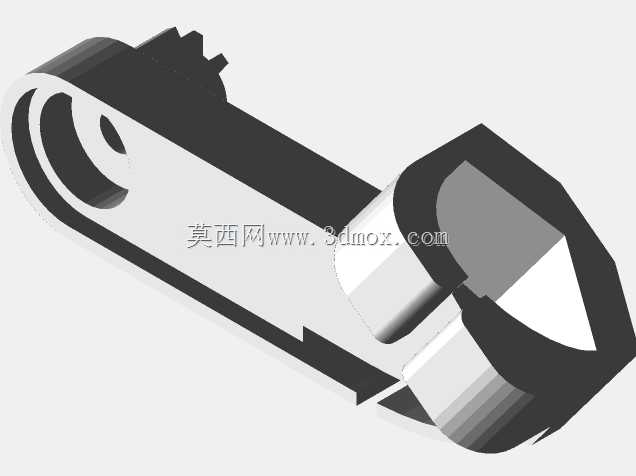

　　日常使用中头戴式电竞耳机的麦克风悬臂属于高频活动易损部件，反复的弯折调整、意外磕碰都可能导致原臂体断裂，直接更换整副耳机的成本远高于单独更换损坏的悬臂部件，这类小尺寸功能替换件的设计，核心是在完全匹配原机安装边界的前提下，优化原有结构的受力薄弱点，同时兼顾装配的便捷性。这款替换话筒臂的设计，首先完全复刻了原部件与耳机主体连接端的接口轮廓，连接端采用带内加强筋的中空套式结构，内壁的加强筋沿插拔受力方向布置，既保证了与耳机转轴座的配合公差，避免装配后出现松旷晃动，又通过中空结构预留了麦克风走线的空间，区别于原臂体需要穿线到耳机内部重新焊接固定的结构，这款臂体在外侧设计了开放式的走线槽，麦克风的线材可以直接沿臂体外侧布放，

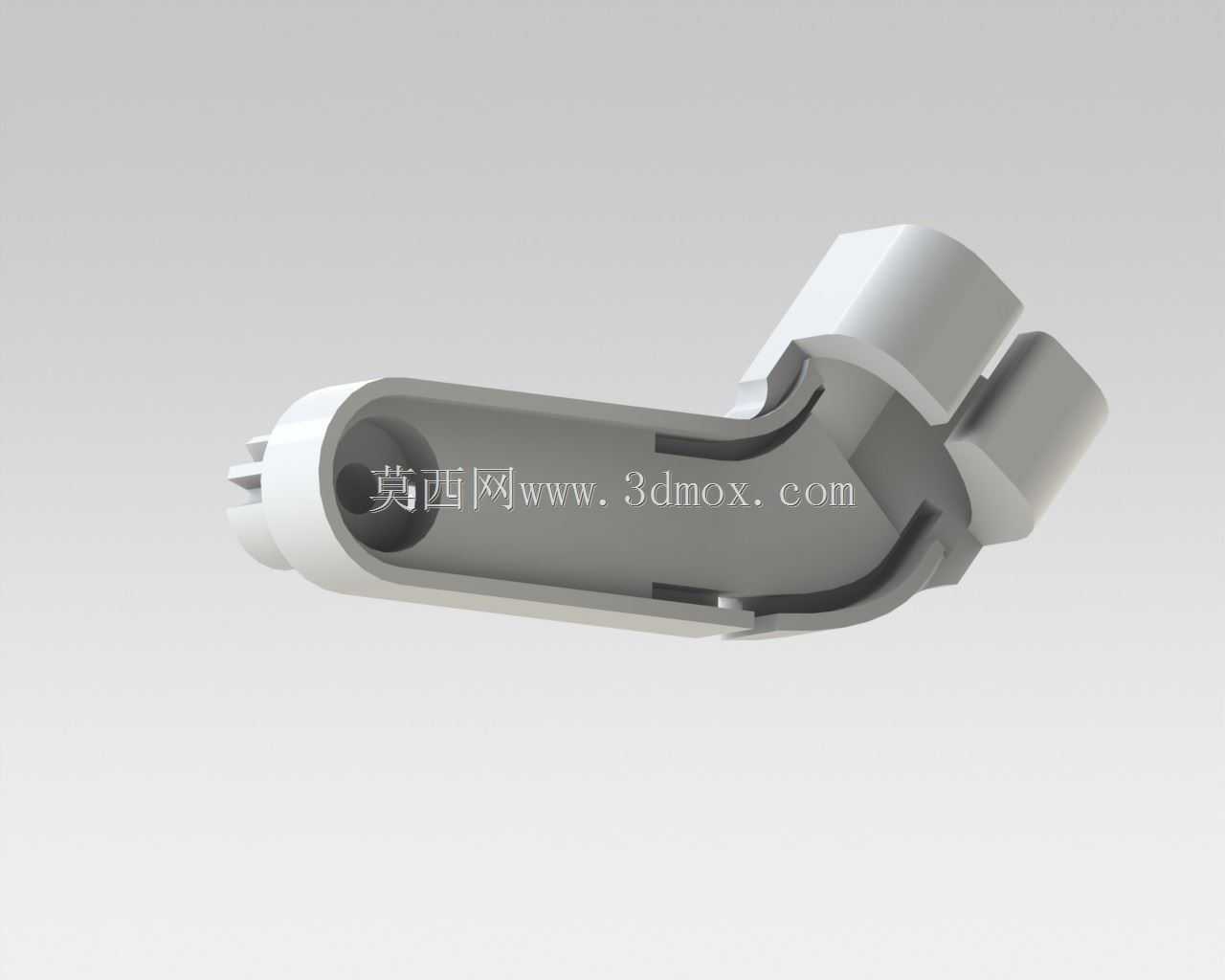

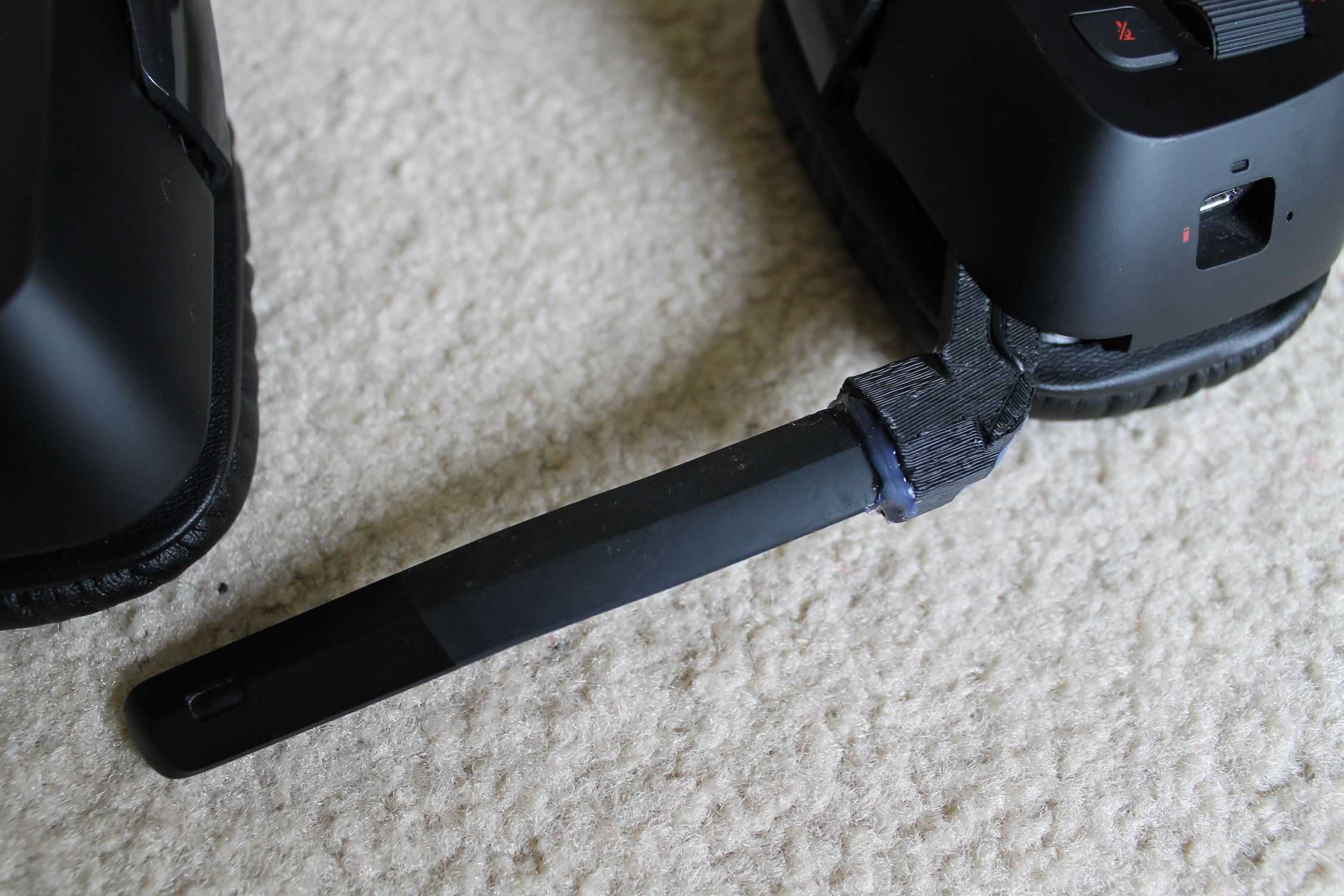

　　不需要拆解耳机主体、拆卸原有麦克风的焊接点位，大幅降低了普通用户自行更换的操作门槛，不需要专业的焊接工具就能完成替换装配。从结构受力角度看，原话筒臂的断裂位置通常出现在臂身与连接端的过渡转角处，原设计为了追求外观的流畅性，该位置的壁厚较薄，且没有做圆角过渡强化，反复弯折时应力集中在转角位置极易出现断裂。这款替换臂在转角位置做了大圆角过渡处理，同时适当增加了该位置的壁厚，臂身主体采用等截面的长条结构，表面做了细微的防滑凹槽处理，既提升了臂身的整体抗弯折强度，又方便用户调整麦克风的拾音位置时捏持操作。臂体末端的麦克风安装位，采用带定位齿的卡扣式结构，圆周方向均匀布置的定位齿可以让麦克风调整到任意角度后保持固定，

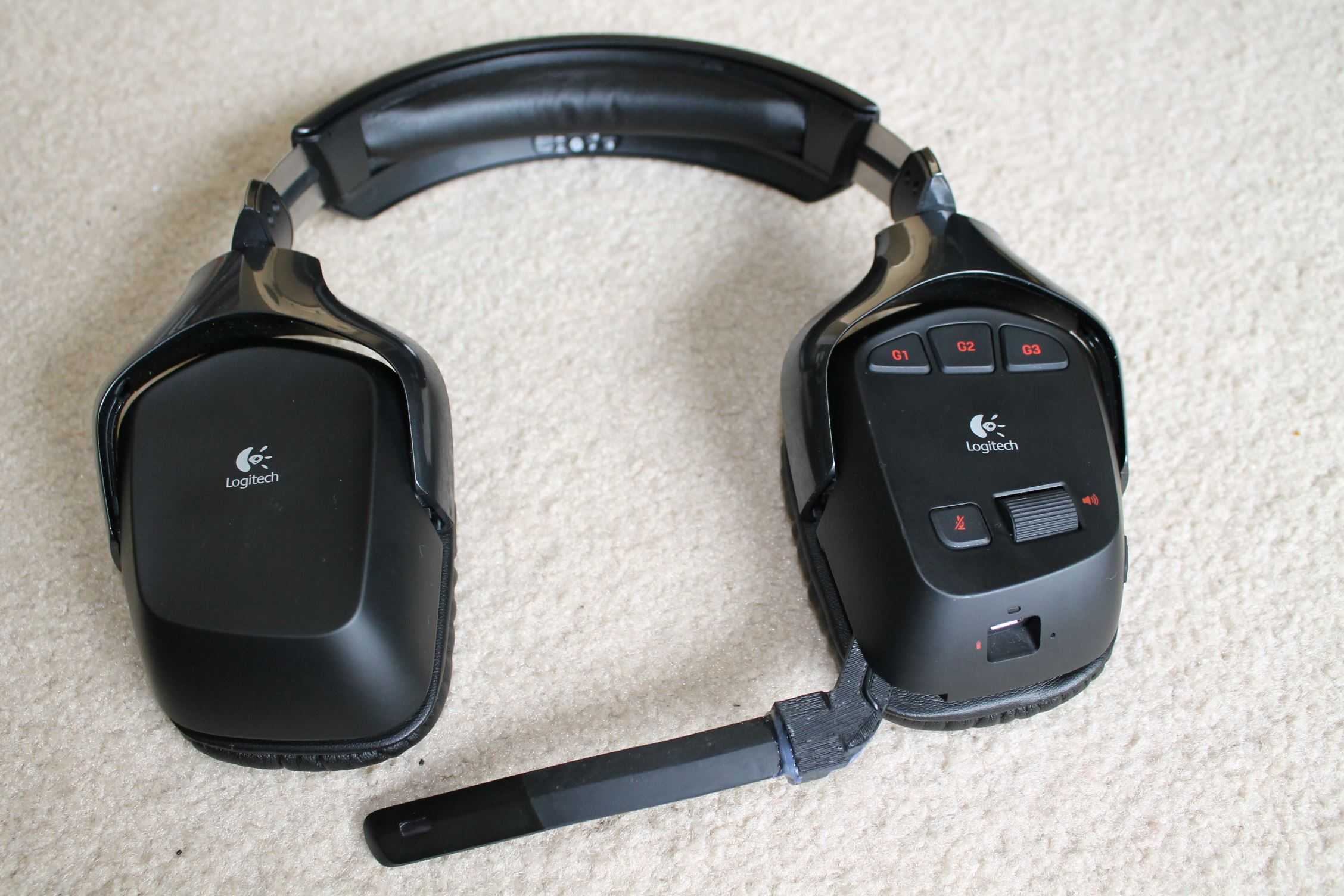

　　不会因为头部活动或者轻微触碰就出现角度偏移，安装位的内孔尺寸完全匹配原机麦克风的外径，不需要额外的粘接或者固定件，直接将原麦克风卡入安装位就能完成固定。在安装边界的尺寸控制上，连接端的外形尺寸与原部件完全一致，装配后不会突出耳机外壳的原有轮廓，不会影响耳机头梁的折叠收纳，臂身的长度与原臂保持一致，保证麦克风拾音端刚好处于用户嘴角侧的最佳拾音位置，不会因为臂长过长导致拾音距离过远，也不会因为臂长过短导致麦克风贴嘴影响使用体验。走线槽的深度刚好可以容纳麦克风线材的直径，线材布放后不会突出臂体表面，避免使用过程中线材被剐蹭拉扯导致松脱，同时走线槽的边缘做了圆角钝化处理，不会划伤线材的外绝缘层。这类小尺寸替换件的设计不需要复杂的曲面造型，

　　核心是精准还原原部件的安装配合尺寸，同时针对原部件的失效点做结构强化，兼顾用户自行装配的操作便捷性，不需要复杂的生产工艺，通过桌面级3D打印设备就能完成单件生产，对于普通用户来说，只需要测量原部件的关键配合尺寸，就能快速完成建模制作，不需要依赖原厂的配件供应，大幅降低了设备的维修使用成本。在实际建模过程中，连接端的内加强筋厚度控制在1.2mm，既保证了足够的支撑强度，又不会因为壁厚过大导致3D打印过程中出现翘曲变形，臂身主体的壁厚控制在1.5mm，在保证整体强度的前提下尽可能减轻部件重量，避免长时间佩戴时因为臂体重量过大导致耳机单侧下坠影响佩戴舒适度。末端安装位的定位齿高度控制在0.8mm，既保证了足够的定位阻尼，又不会因为齿高过大导致角度调整时阻力过大，损坏麦克风的外壳。整个臂体的所有棱边都做了R0.5的圆角处理，避免打印后出现尖锐的毛边划伤用户，同时也能减少打印过程中的支撑用量，降低后期处理的工作量。
