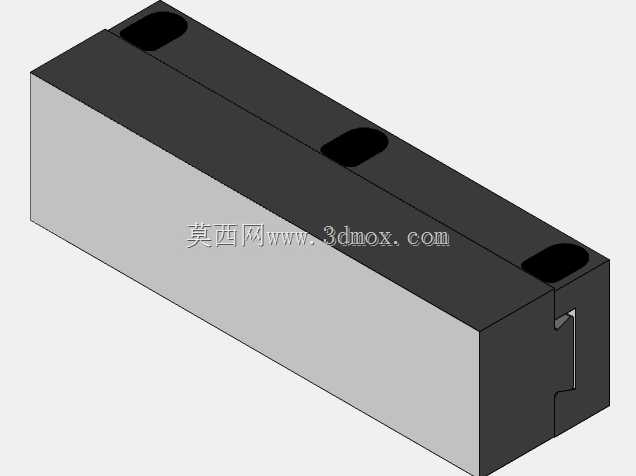

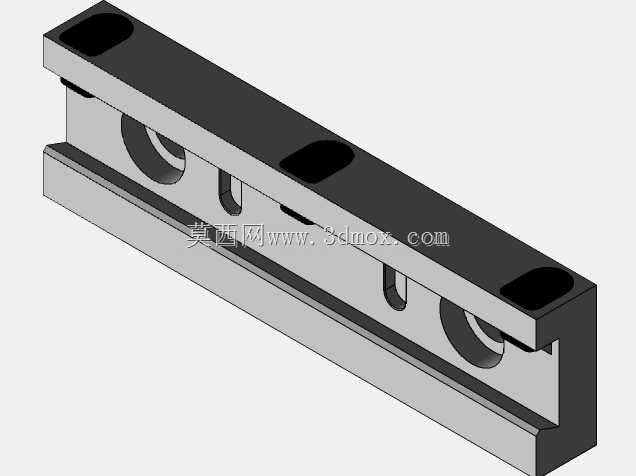

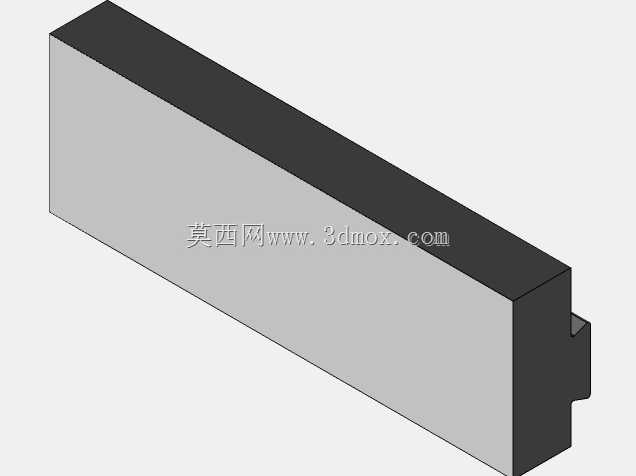

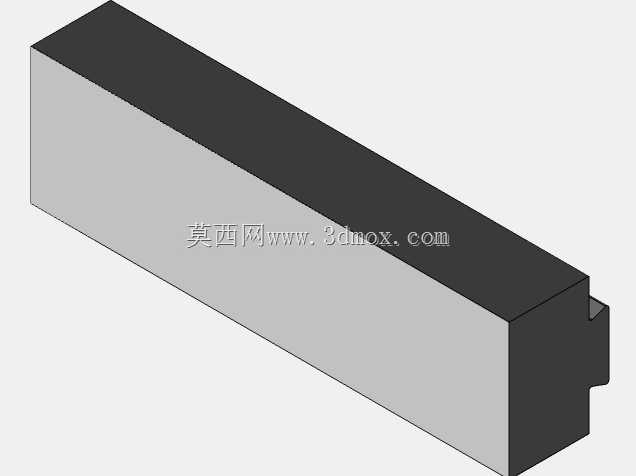

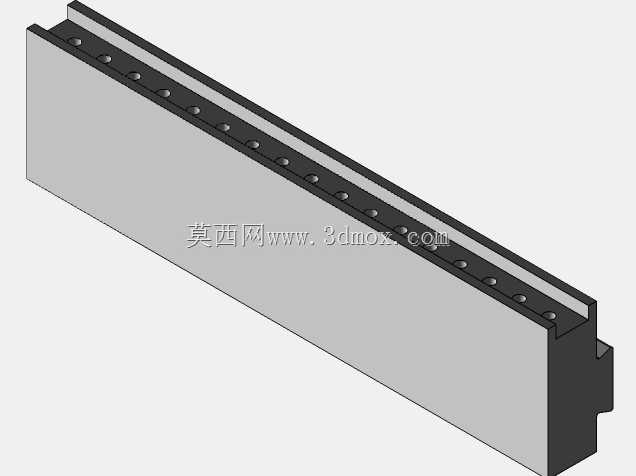

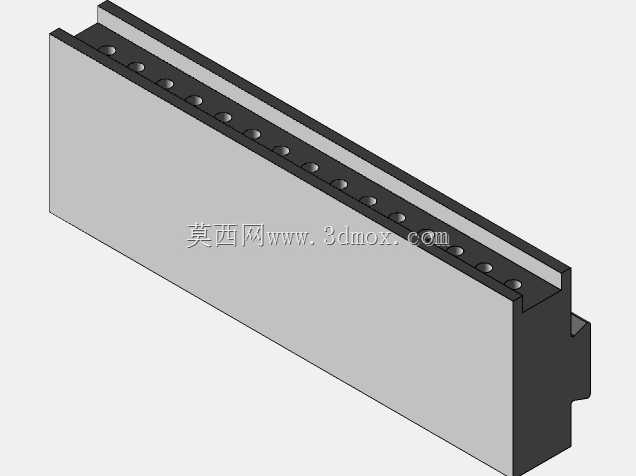

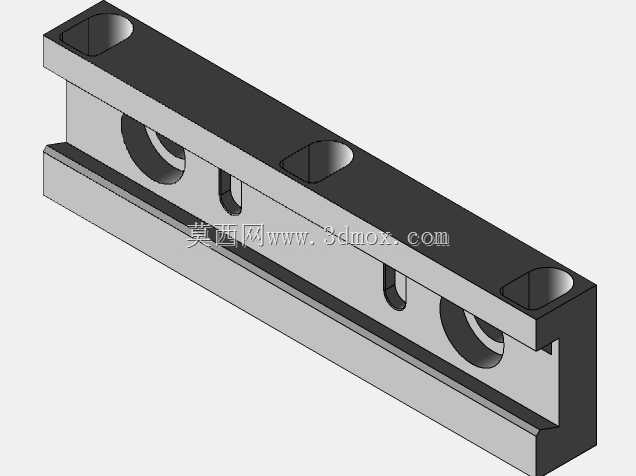

雕刻机用6英寸适配式虎钳大颚结构

　　在精密雕刻加工场景中，常规标配虎钳的钳口夹持范围、适配性往往无法满足异形胚料、定制化工装的装夹需求，这款6英寸规格的虎钳大颚，正是针对塔隆系列6英寸台虎钳做的适配替换结构，主要用于拓展原有虎钳的夹持边界，适配雕刻作业中不同规格胚料的装夹固定需求。从实际加工场景来看，雕刻作业尤其是小型精密零件、手板件、非金属材质胚料的加工过程中，经常需要更换不同规格的钳口来匹配装夹需求，原装钳口的夹持行程、接触面形态固定，遇到长度偏大、需要整面贴合夹持的胚料时，往往会出现夹持力分布不均、胚料翘起、加工震纹的问题，这款大颚结构直接替换原有虎钳的活动颚与固定颚组件，能够在不改动虎钳本体安装结构的前提下，快速完成夹持组件的升级。结构设计上，

　　这款大颚的安装基准完全匹配原有虎钳的燕尾榫配合结构，所有配合面的尺寸基准都基于标准perma钳口的燕尾榫安装尺寸做适配，设计阶段没有直接照搬原装钳口的燕尾榫公差，而是结合实际加工后的装配间隙做了尺寸优化，燕尾榫的配合宽度控制在合理公差带内，既保证安装时能够顺畅滑入虎钳的导轨槽，又不会出现配合间隙过大导致的夹持晃动问题。考虑到雕刻加工时的切削力主要集中在钳口上部的夹持区域，大颚的主体结构做了等强度的截面设计，上部靠近夹持面的区域做了加厚处理，避免长时间大夹持力下出现形变，下部与燕尾榫连接的区域做了减重槽设计，在不降低结构刚性的前提下减少整体重量，方便操作人员快速更换拆装。安装边界方面，这款大颚完全适配6英寸规格的塔隆系列虎钳，

　　安装时不需要对原有虎钳的导轨、锁紧结构做任何二次加工，只需要将原有钳口从燕尾导轨上滑出，将该大颚组件沿导轨推入到对应位置，锁紧原有虎钳的固定螺丝即可完成装配，装配后的整体高度与原装钳口保持一致，不会改变原有虎钳的钳口最大开口行程，也不会干涉雕刻机主轴的加工行程，不会出现换了钳口之后Z轴行程不够的问题。实际使用过程中，大颚的夹持面做了平整化处理，平面度控制在合理范围内，保证夹持胚料时能够实现整面贴合，对于薄型板材、长条形胚料的夹持效果提升明显，不会出现局部应力集中导致的胚料夹伤、变形问题。设计阶段也考虑到了不同批次虎钳的制造公差问题，燕尾榫的配合尺寸做了适配性的公差放宽，经过实际装配验证，即使是使用了一定年限、

　　导轨有轻微磨损的同规格虎钳，这款大颚也能够顺畅安装，不会出现卡滞、装不上的问题。另外，大颚上预留的螺孔位置完全匹配原装钳口的安装孔位，用户如果需要在大颚上加装软钳口、定制夹持治具，也可以直接利用原有孔位进行固定，不需要重新打孔攻丝，减少二次加工的工作量。从加工工艺的角度来看，这款大颚结构适合采用中碳钢整体铣削成型，之后进行表面发黑处理提升防锈能力，夹持面可以根据实际使用需求做淬火处理提升耐磨性，延长配件的使用寿命。对于雕刻加工车间的工装适配来说，这类替换式大颚能够大幅降低工装改造成本，不需要更换整台虎钳，只需要更换颚体组件就能拓展夹持能力，尤其适合多品种小批量的雕刻加工场景，能够减少工装准备时间，提升装夹效率，保证加工过程中的夹持稳定性，减少因为装夹不牢导致的零件报废、刀具崩损问题。
