定制款立式数控加工中心整机结构设计

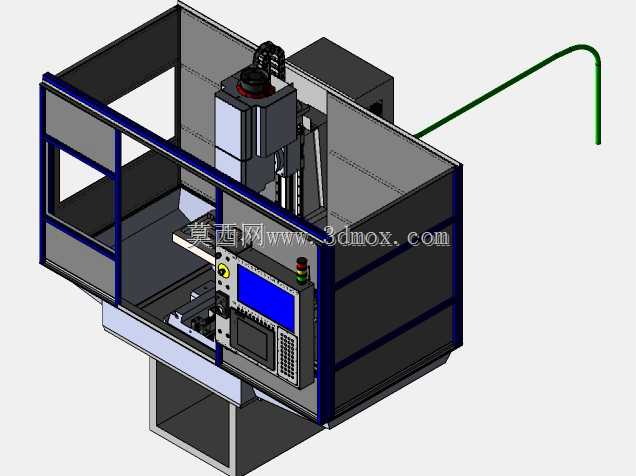

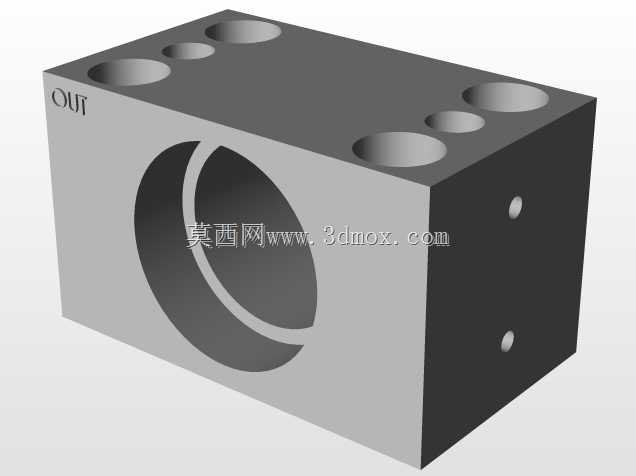

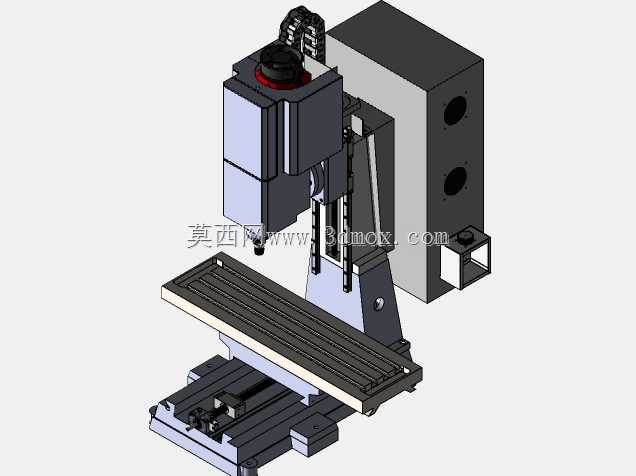

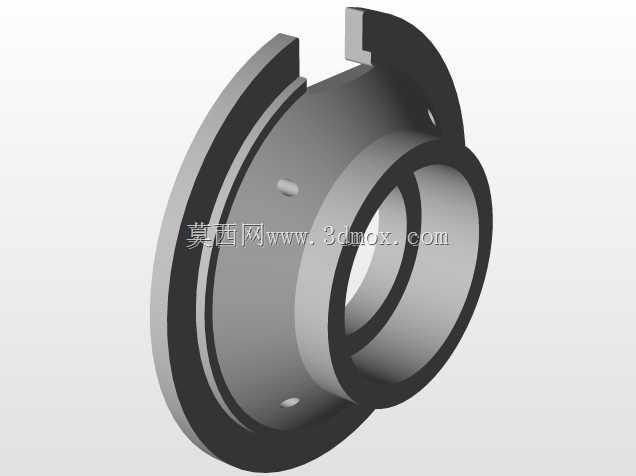

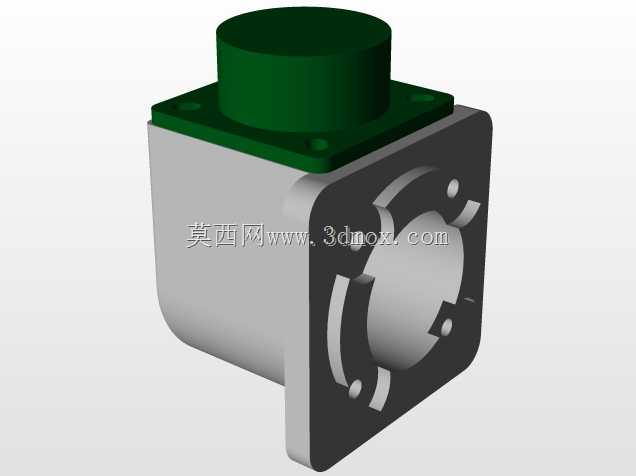

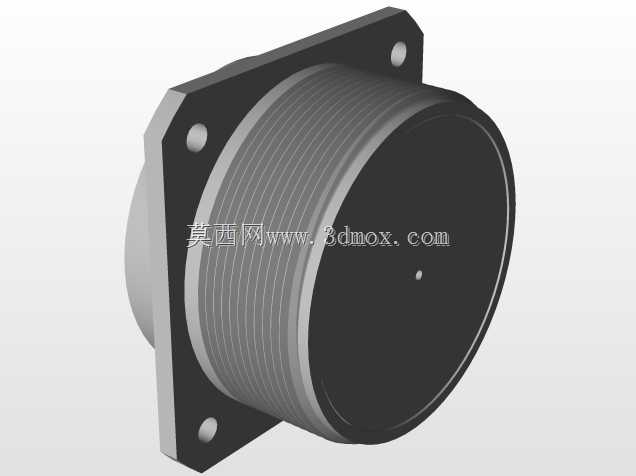

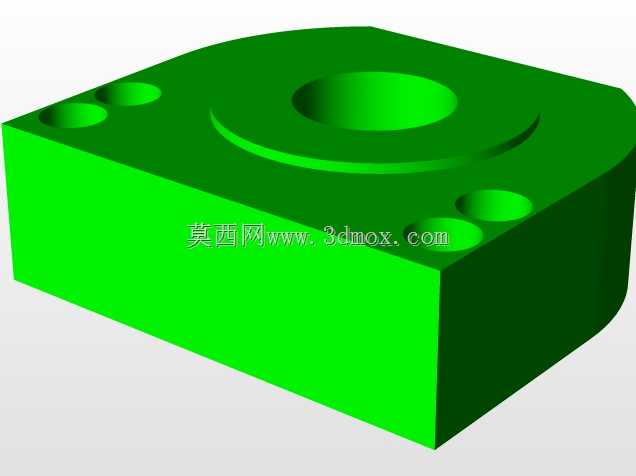

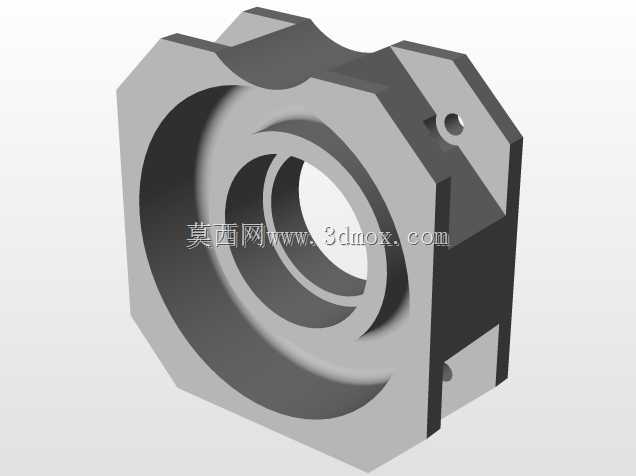

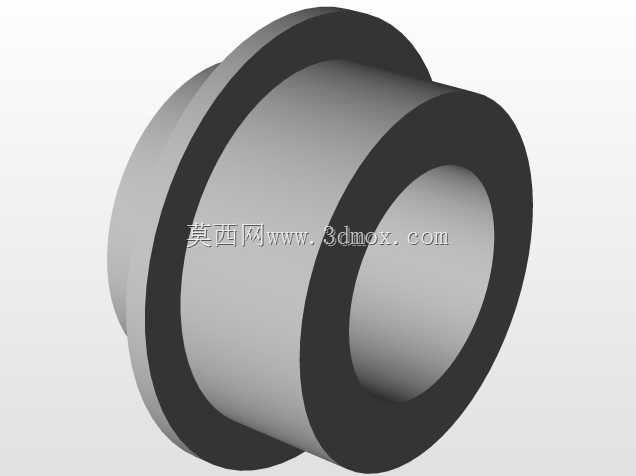

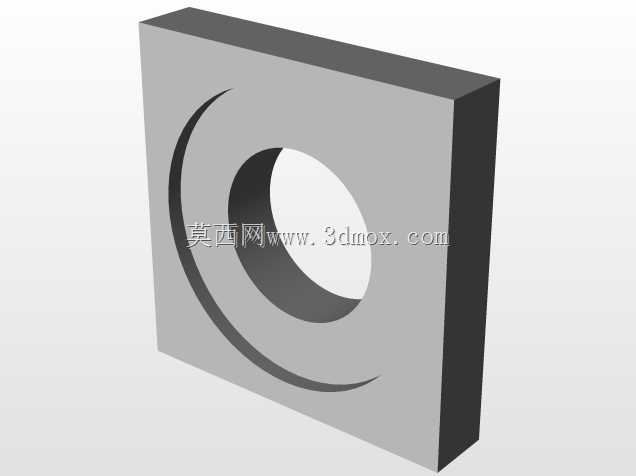

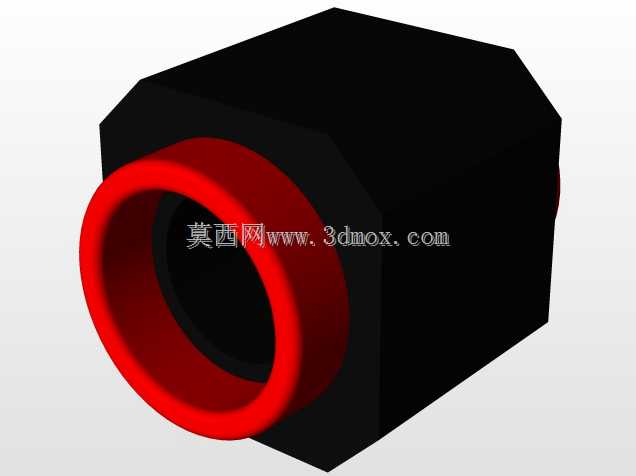

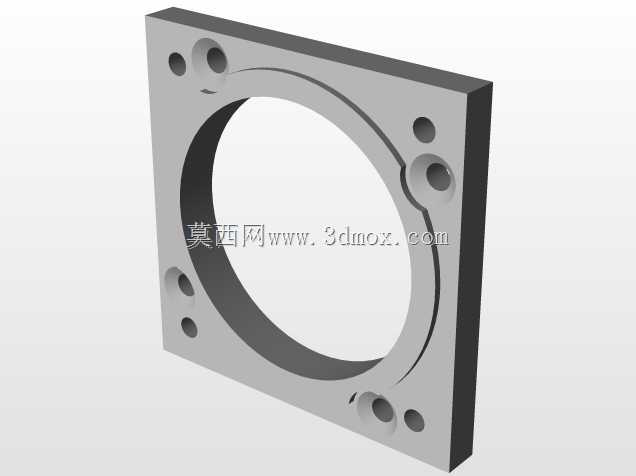

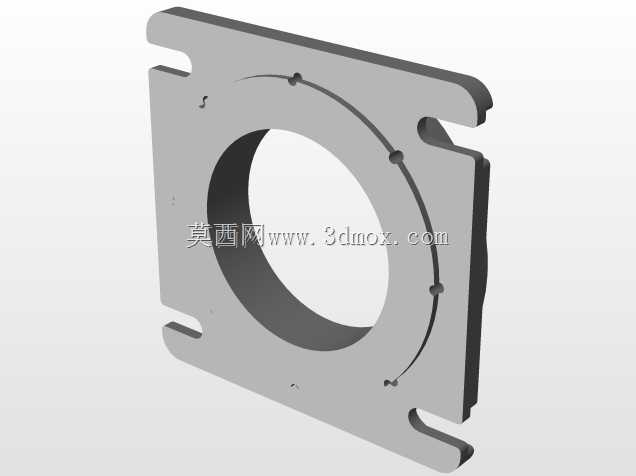

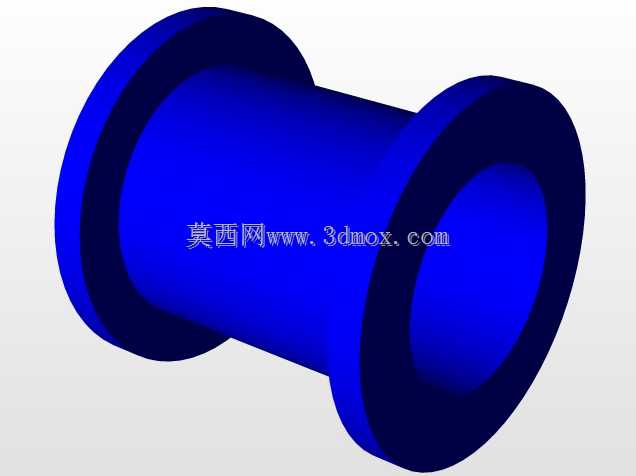

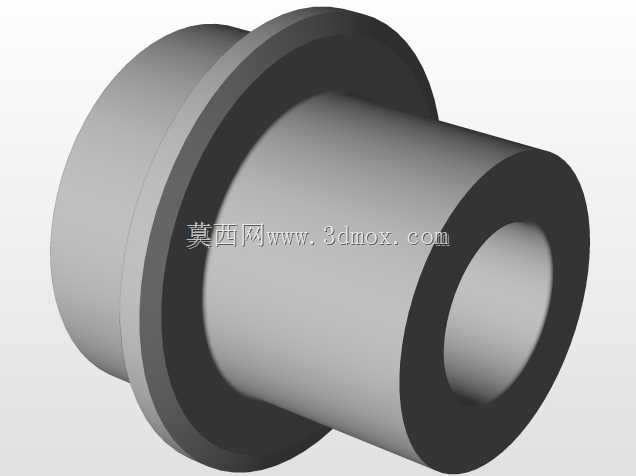

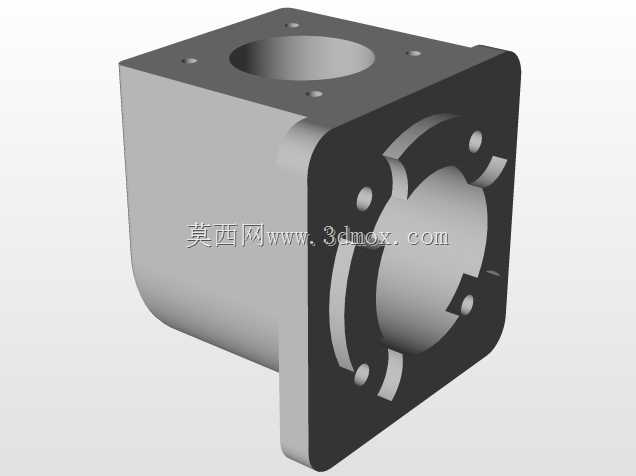

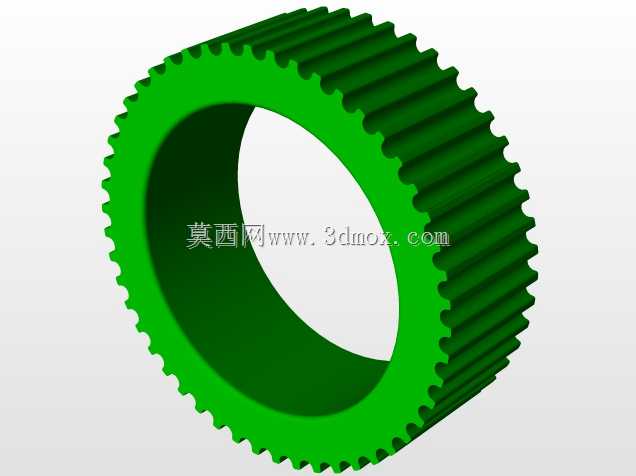

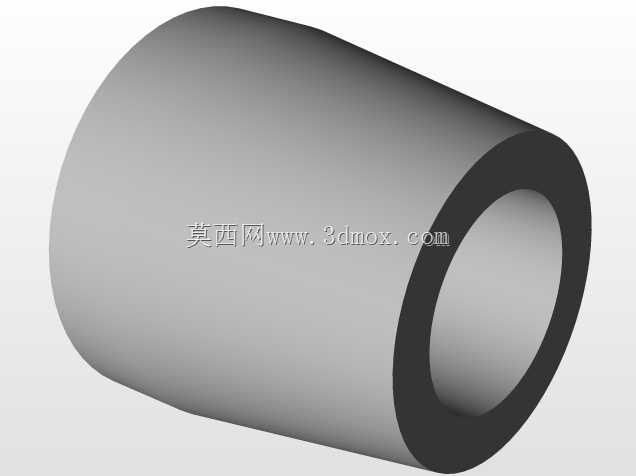

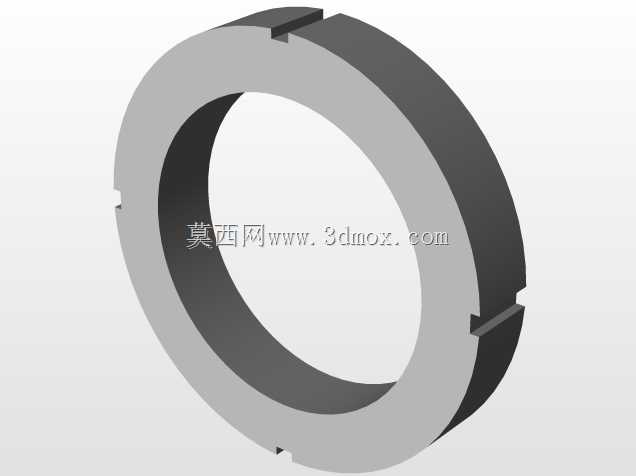

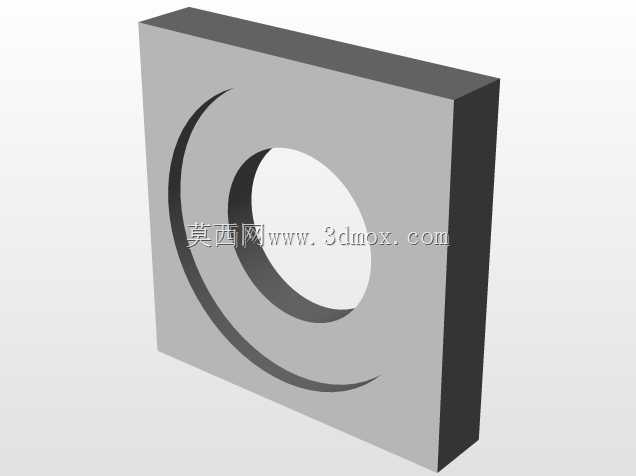

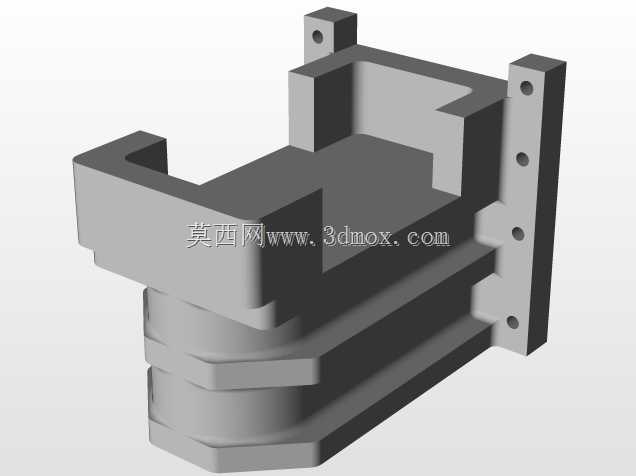

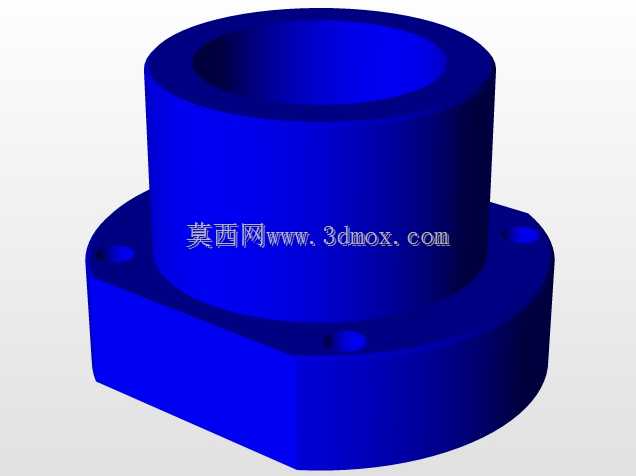

　　这款定制化立式数控加工设备，主要面向中小批量精密零件的铣削、钻削、镗削与攻丝加工场景，适配模具钢、铝合金、铜合金及工程塑料等多种常见加工材质，在五金零件加工、小型模具型腔加工、自动化设备非标零件制作、工装夹具精密加工等场景中都能发挥稳定作用。从结构布局来看，设备采用经典的C型立式床身结构，主轴沿立柱做Z向垂直进给，工作台沿床鞍做X向横向移动，床鞍沿床身做Y向纵向移动，三轴传动均采用线性导轨搭配滚珠丝杠的组合，兼顾移动刚性与进给精度，能够满足常规精密加工的形位公差要求。

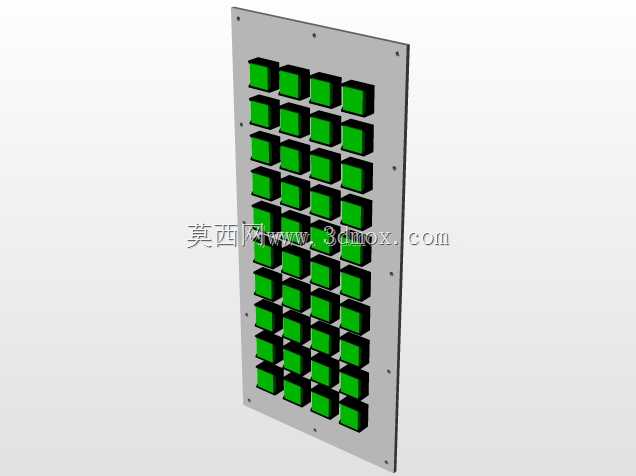

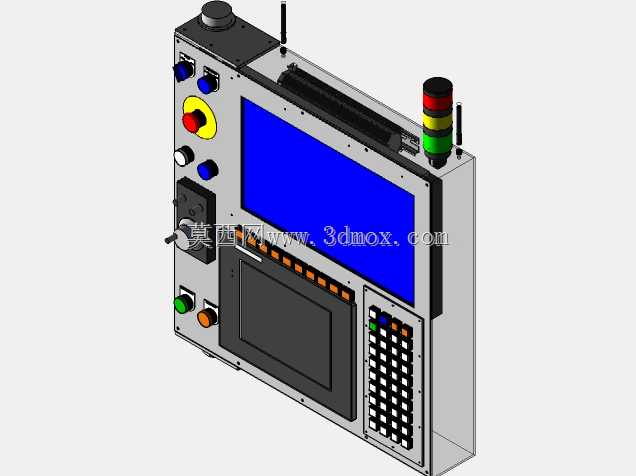

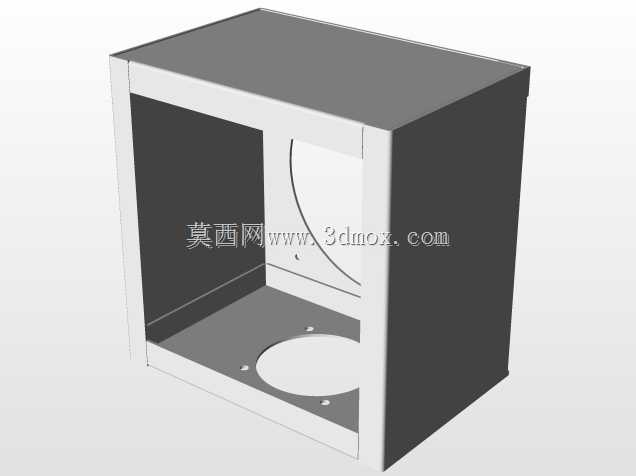

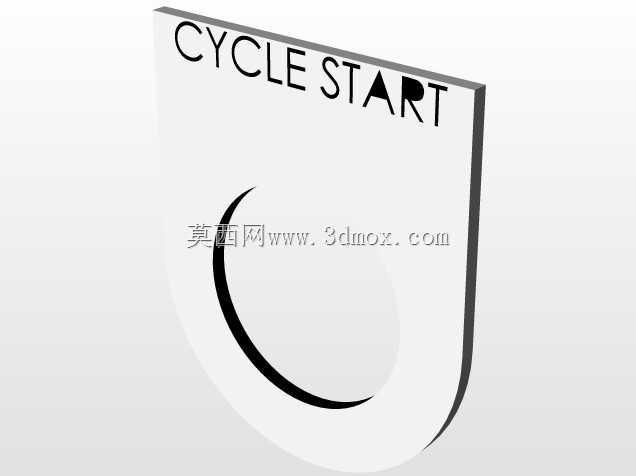

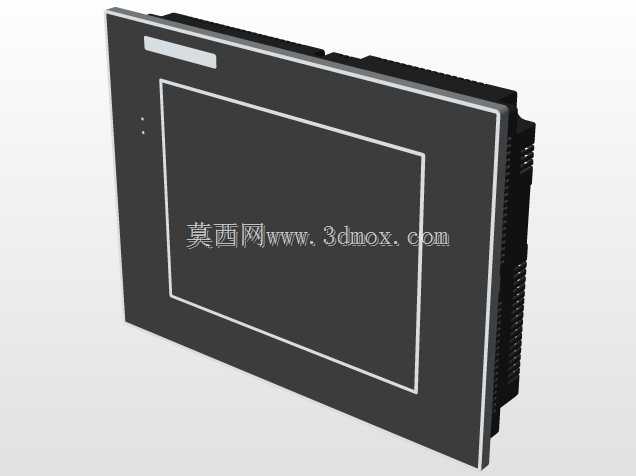

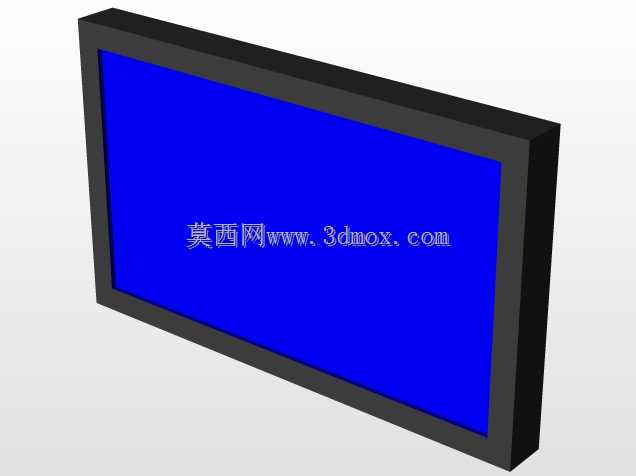

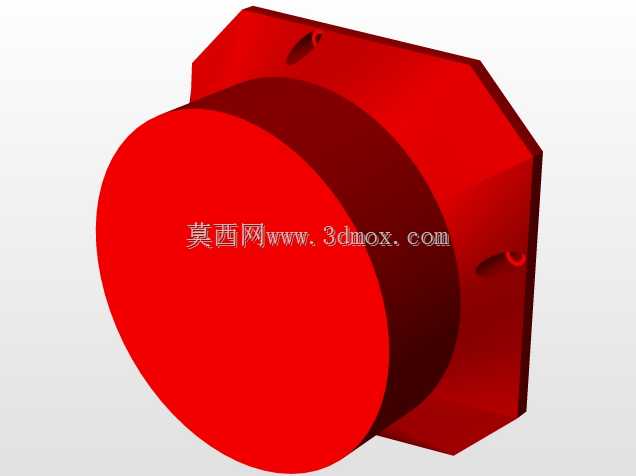

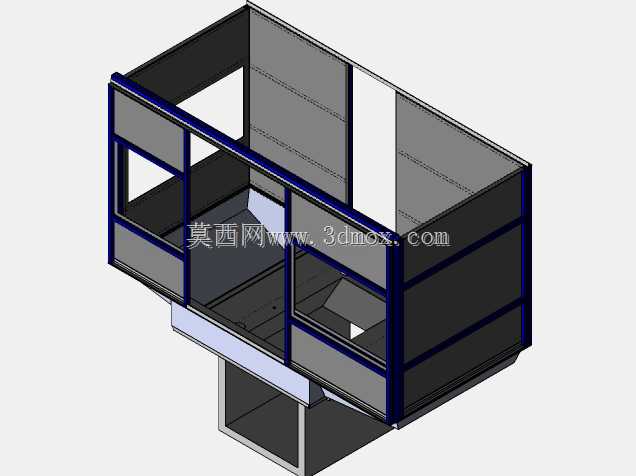

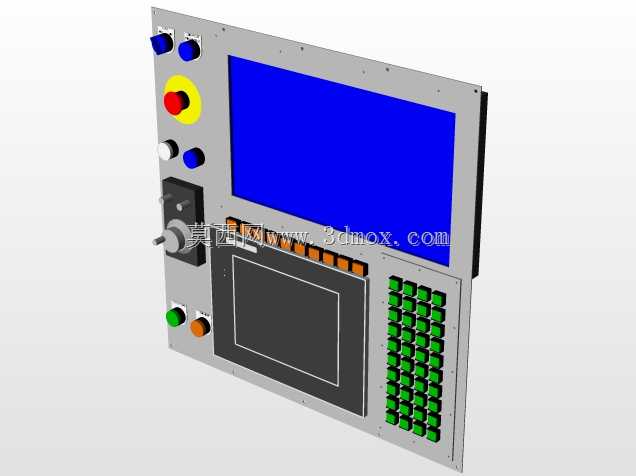

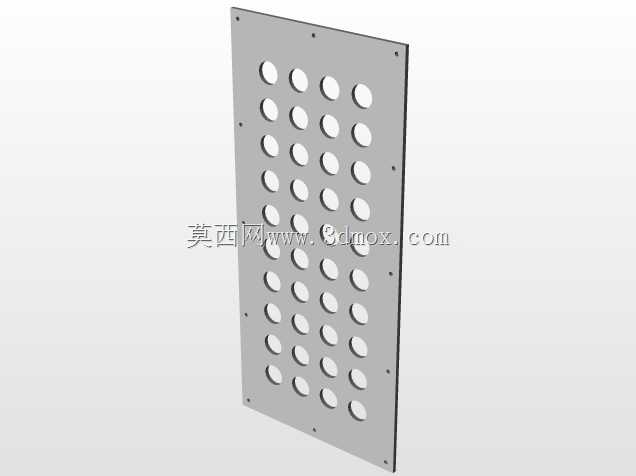

　　整机外围设计了全封闭的防护结构，防护框架采用铝型材拼接作为基础支撑，外侧镶嵌透明防护板与金属封板，既可以阻挡加工过程中飞溅的切屑与切削液，避免加工区域的杂物飞出造成安全隐患，也能让操作人员清晰观察内部的加工状态，及时调整加工参数或者处理异常情况。防护门采用侧滑式开启结构，开合行程经过优化，既保证操作人员有足够的空间装卸工件、更换刀具，也不会占用过多的车间横向空间，适配多数中小型机加工车间的设备排布密度。操作面板设置在防护结构的前侧斜面上，倾斜角度经过人体工学校核，操作人员站在设备前方即可轻松触碰所有操作按键与显示屏，无需过度俯身或者抬手，长时间操作也不容易产生疲劳。面板区域集成了状态指示灯、急停按钮、手轮接口与操作按键组，显示屏下方预留了程序输入端口与USB接口，方便加工程序的导入与设备参数的调试。

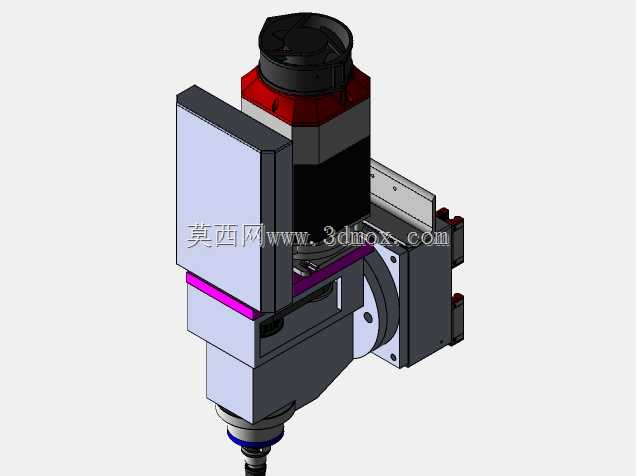

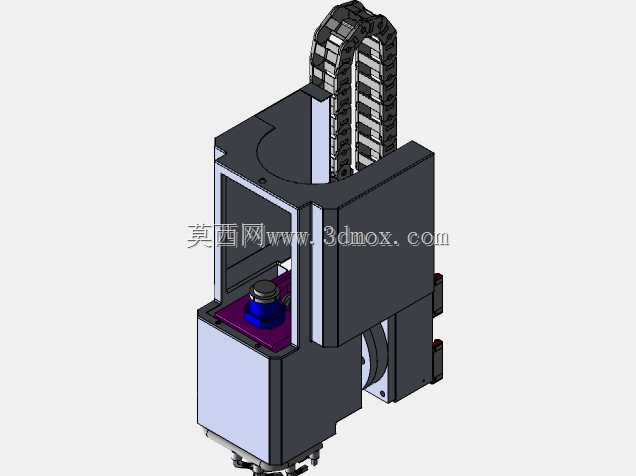

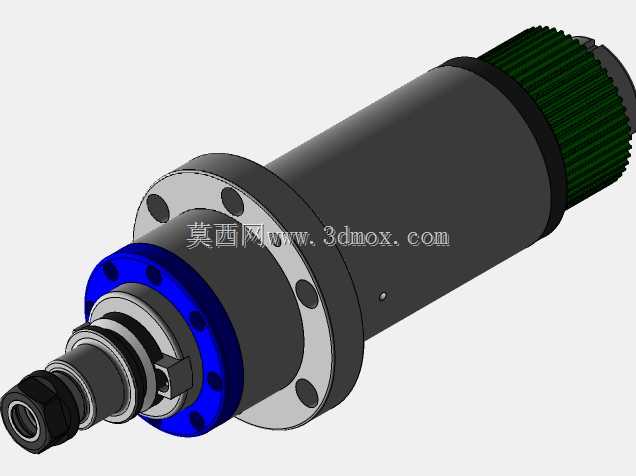

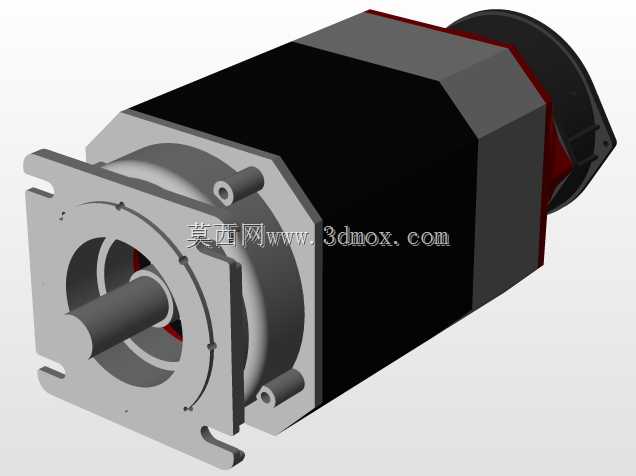

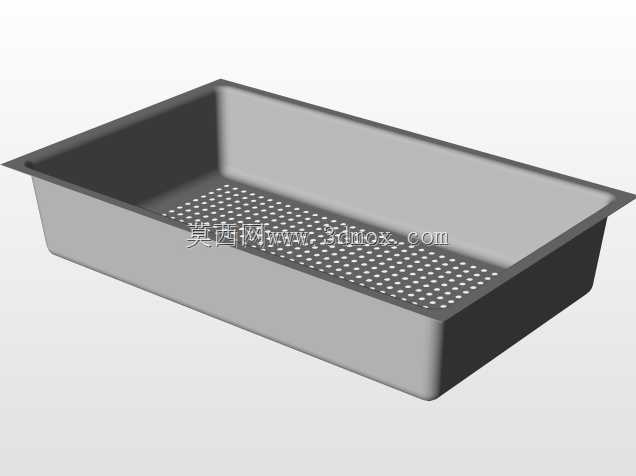

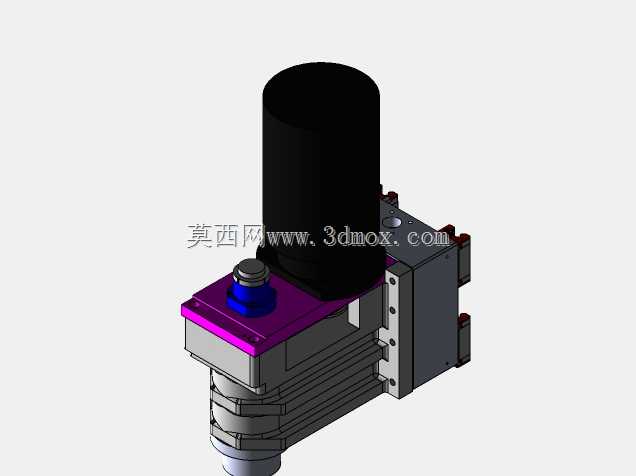

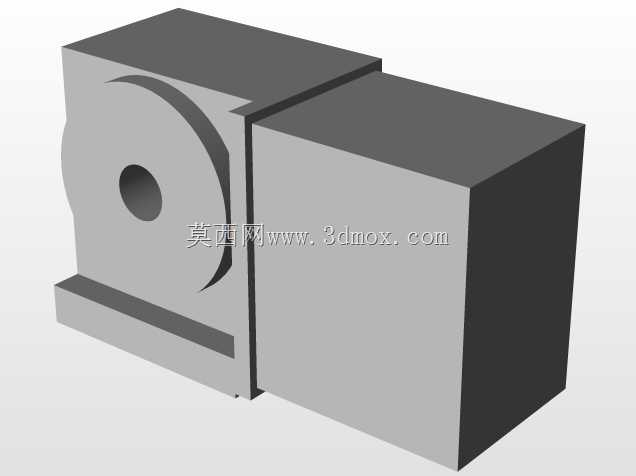

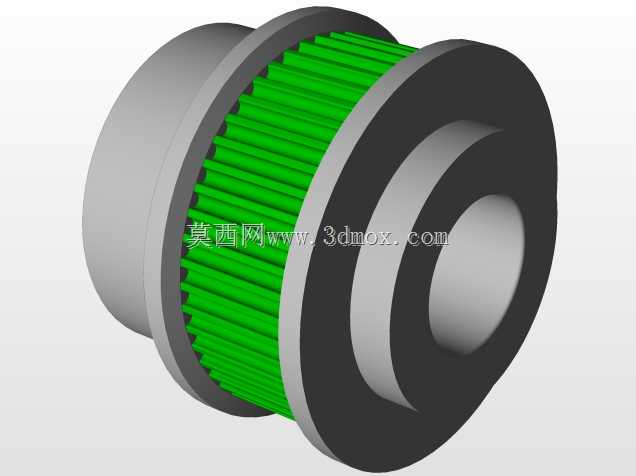

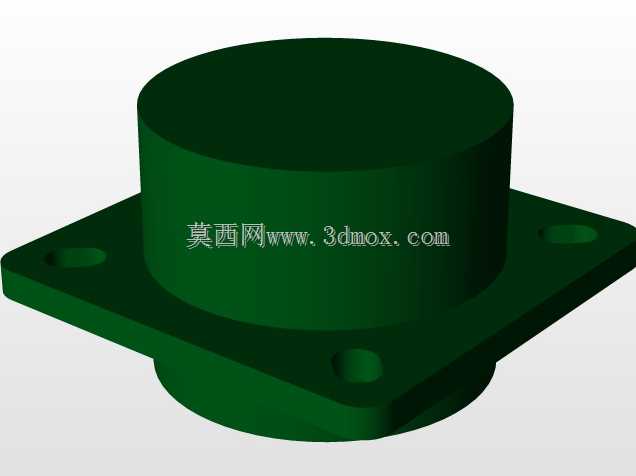

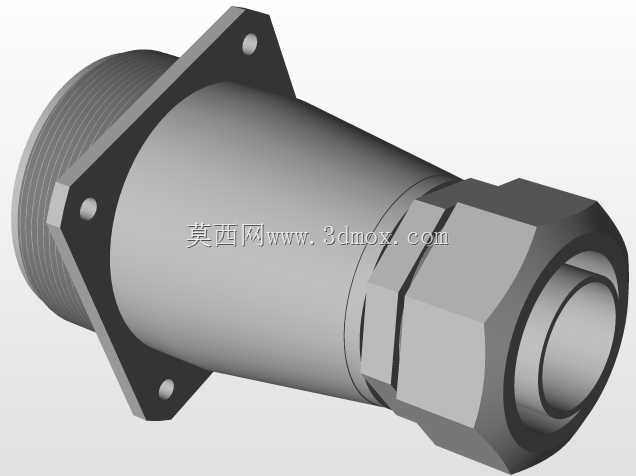

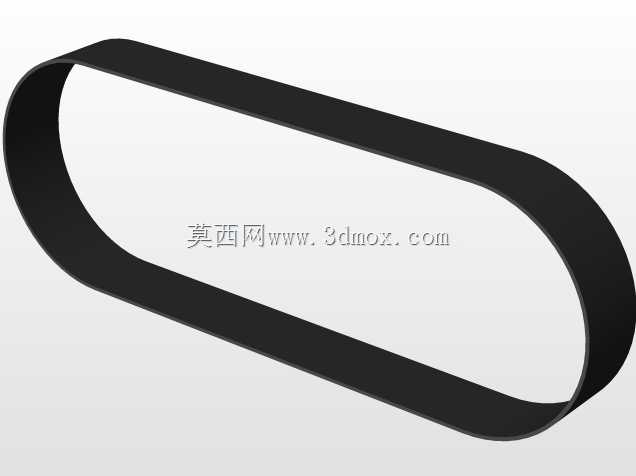

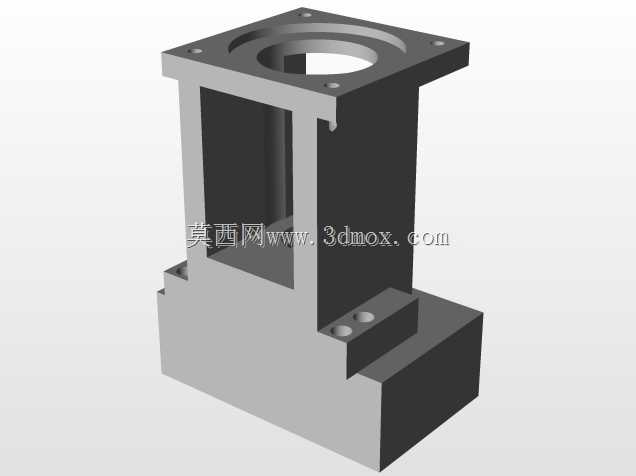

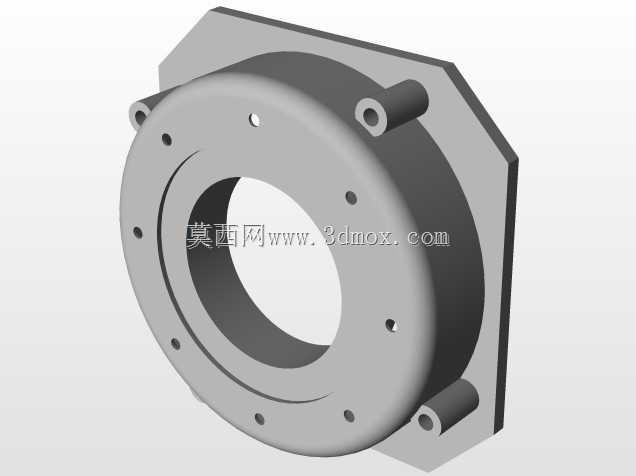

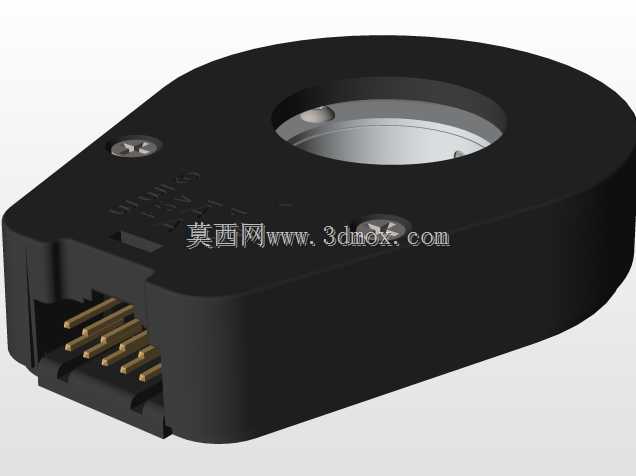

　　主轴单元采用高速精密主轴搭配伺服驱动的配置，主轴端部配置BT型刀柄接口，能够适配常见的铣刀、钻头、镗刀等加工刀具，刀库设置在立柱侧面，采用圆盘式刀库结构，换刀动作经过路径优化，换刀过程平稳无明显冲击，能够有效缩短非加工时间，提升批量零件的加工效率。设备后侧预留了切削液管路与排屑机的安装接口，切削液系统采用大流量冷却泵，能够在加工过程中直接将切削液喷射到刀具与工件的接触区域，带走切削产生的热量，同时冲走加工产生的切屑，避免切屑堆积在工作台或者刀具上影响加工精度。排屑结构采用螺旋排屑与链式排屑组合的预留空间，用户可以根据自身加工的切屑类型选择对应的排屑配置，加工钢件产生的卷状切屑、加工铝件产生的细碎切屑都能顺畅排出设备外部，减少人工清理切屑的工作量。

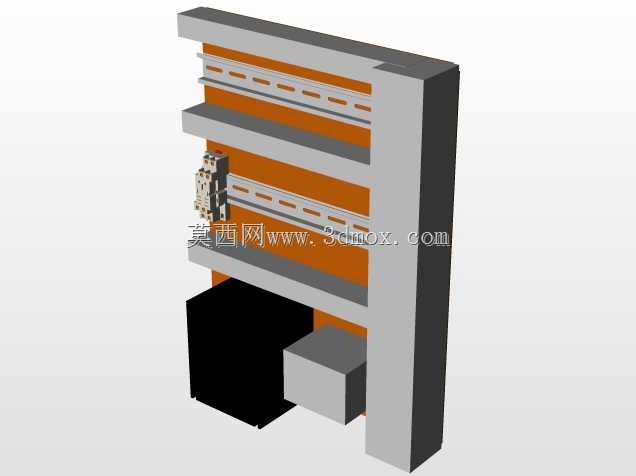

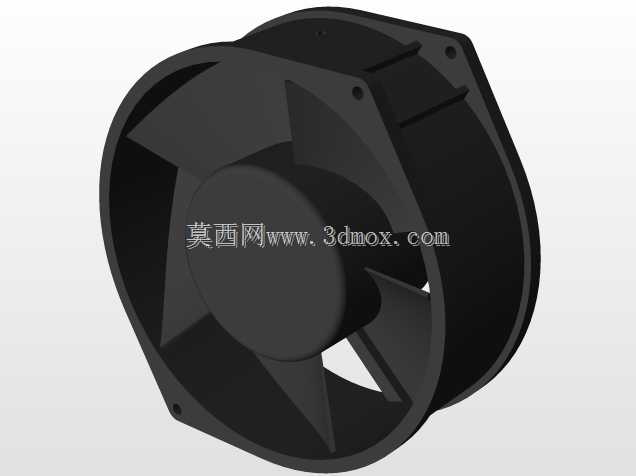

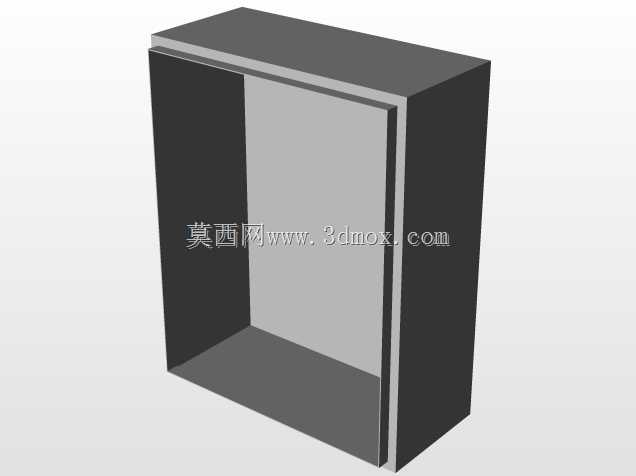

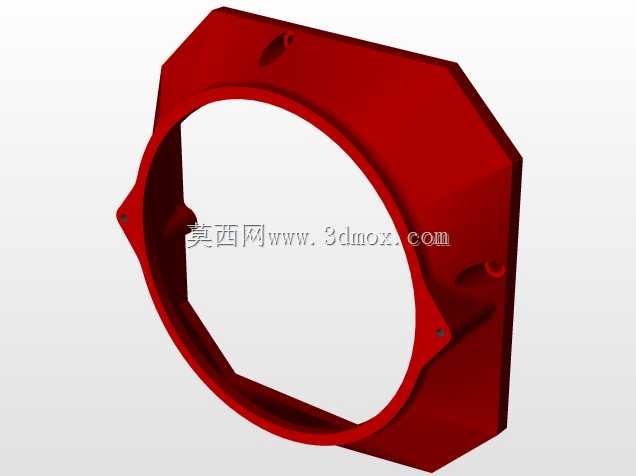

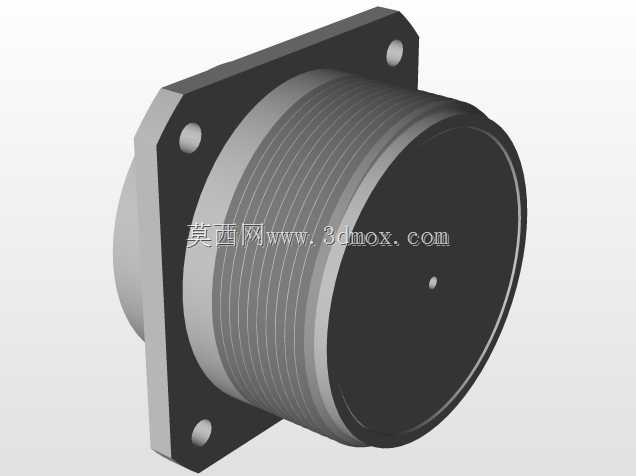

　　从安装边界来看，设备整体占地尺寸经过紧凑化优化，不需要过大的安装空间，设备底部设置了可调式垫铁安装位，安装时不需要提前制作复杂的混凝土地基，只需要保证车间地面平整坚实，通过调整垫铁即可将设备调至水平状态，大幅降低设备的安装调试成本。设备的电气柜集成在床身侧后方，电气元件排布遵循强弱电分离的原则，走线槽设置了独立的屏蔽结构，能够有效避免加工过程中的电磁干扰，保证设备控制系统运行稳定。电气柜预留了足够的散热空间，侧面安装了散热风扇与防尘滤网，既可以保证柜内温度处于元件正常工作的范围，也能阻挡车间内的粉尘与油雾进入柜内，延长电气元件的使用寿命。

　　在设计过程中，针对定制化需求对防护结构的观察窗位置、操作面板高度、管路走线路径都做了针对性调整，观察窗的可视范围覆盖整个工作台加工区域，操作人员不需要俯身或者侧身就能完整观察到刀具的切削状态；所有的气管、油管、切削液管路都沿着防护框架与床身的内侧走线，外部看不到裸露的管路，既避免管路被切屑刮蹭损坏，也让整机外观更加整洁规整。设备顶部预留了吊装孔位，方便设备进场时的吊装转运，吊装位置经过重心校核，吊装过程中设备能够保持平稳，不会出现倾斜磕碰的问题。工作台采用T型槽结构，能够适配通用的平口钳、压板、回转工作台等工装夹具，不需要额外制作专用的安装接口，用户可以根据自身的加工需求快速装夹不同类型的工件，缩短生产准备周期。
