在数控铣床、小型加工中心以及精雕类设备的主轴单元选型与结构设计中,BT30规格主轴是应用覆盖面极广的核心功能部件,这类主轴的结构合理性直接决定了设备的加工精度、刀具装夹稳定性以及长时间运行的可靠性。从实际加工场景来看,BT30主轴主要承担刀具装夹定位、旋转扭矩传递、加工切削力承载的核心作用,适配的加工场景覆盖有色金属小件铣削、钢件轻载铣削、钻孔攻丝、小型模具精雕等常见工序,在桌面级CNC设备、小型立式加工中心、专用铣削工位上的装机量占比很高。

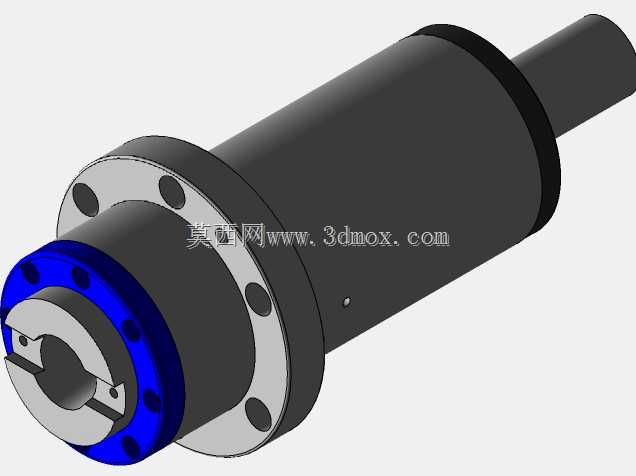

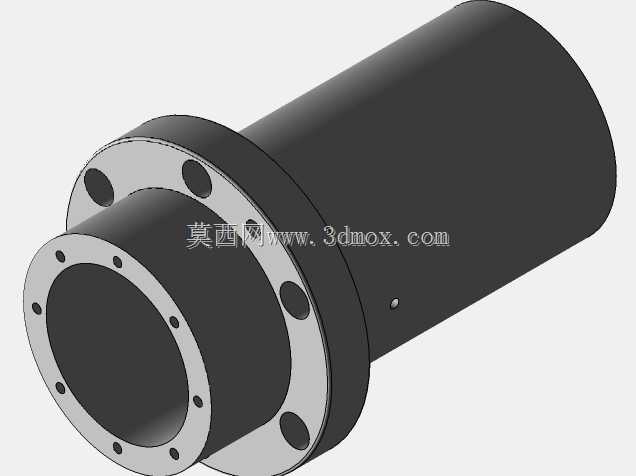

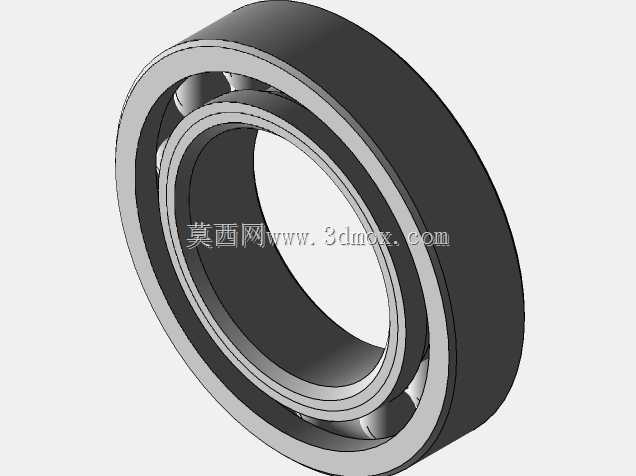

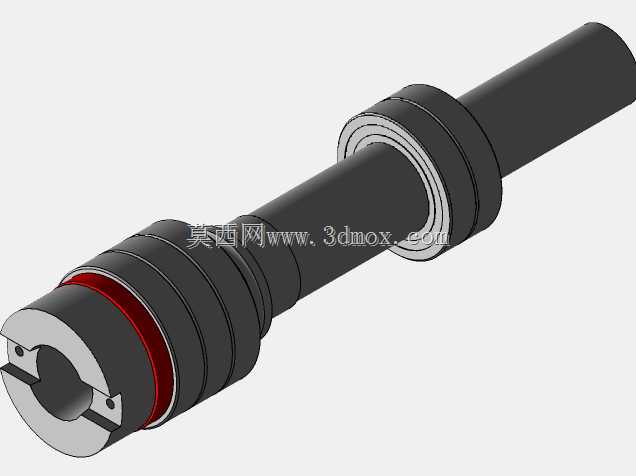

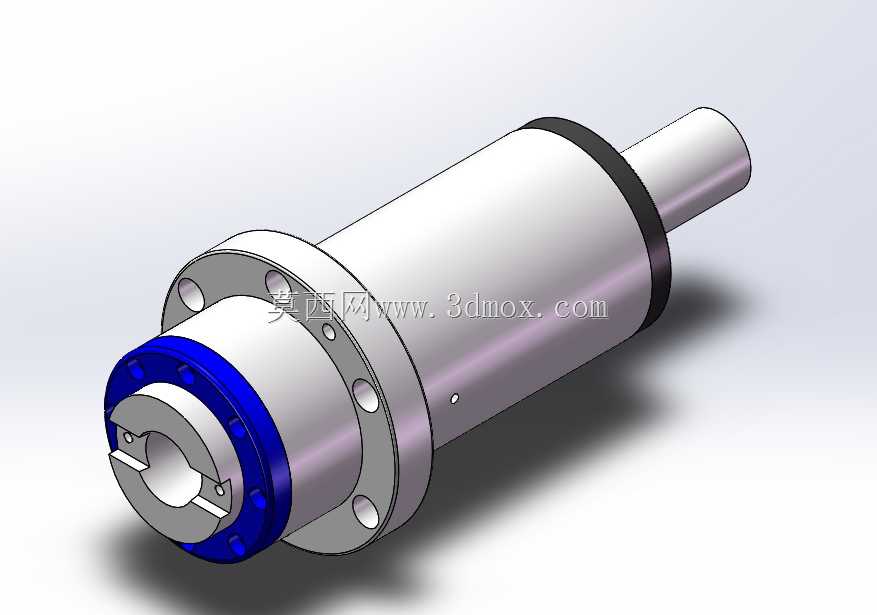

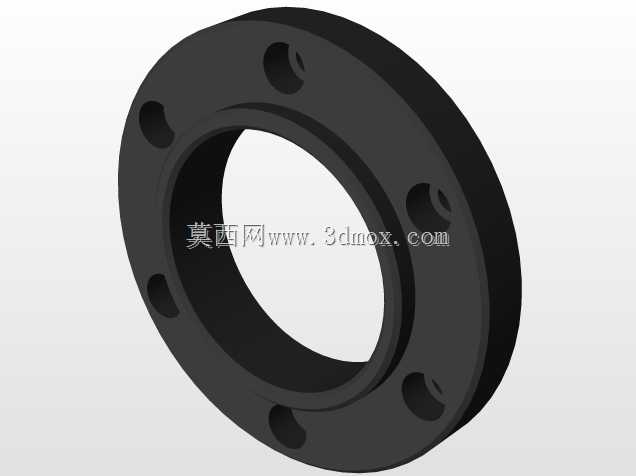

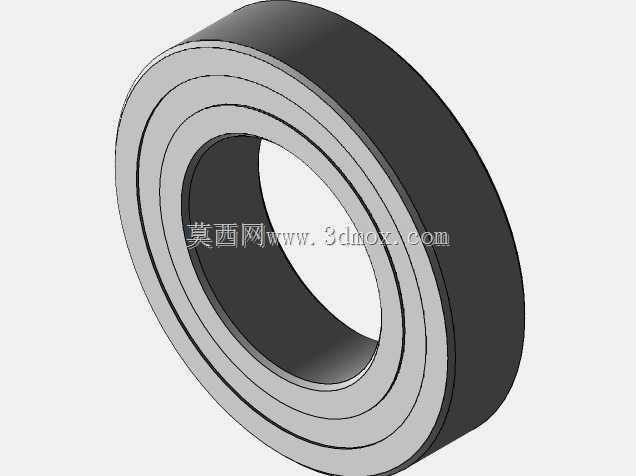

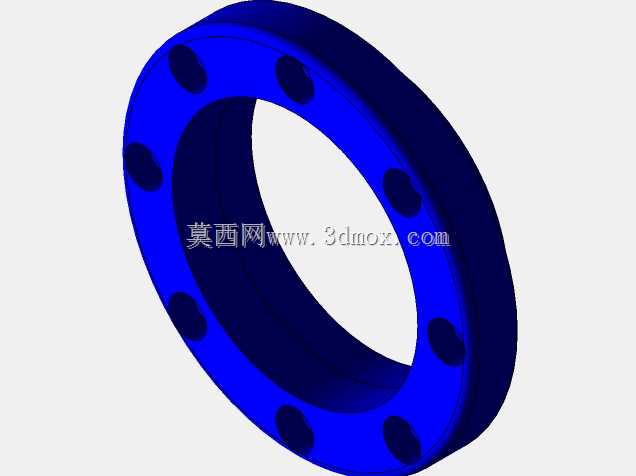

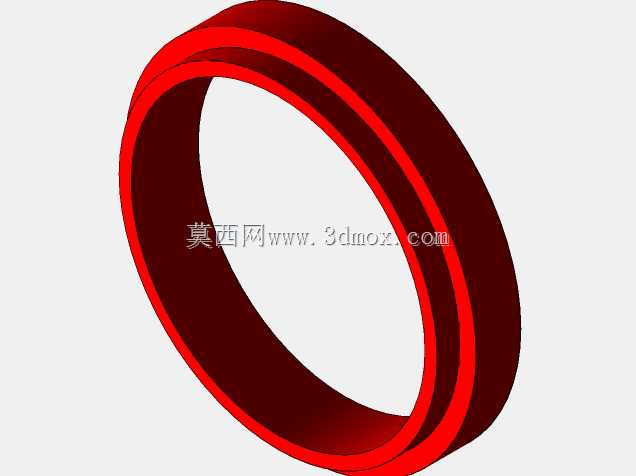

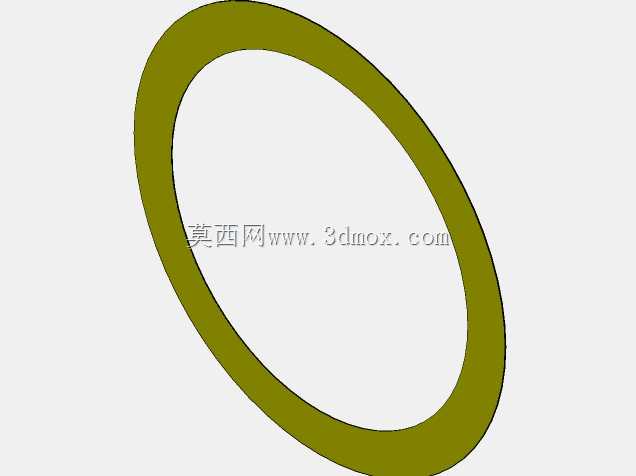

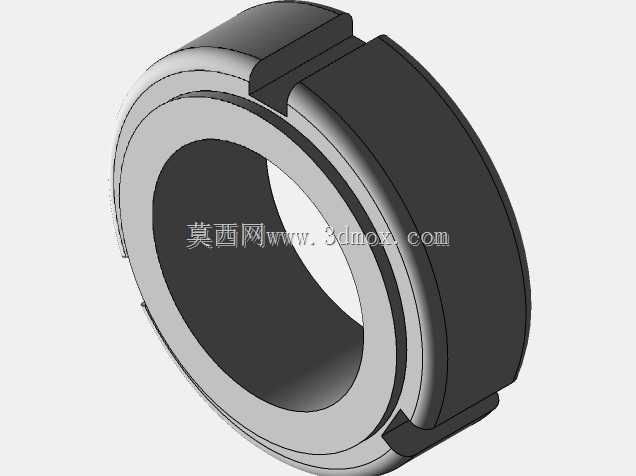

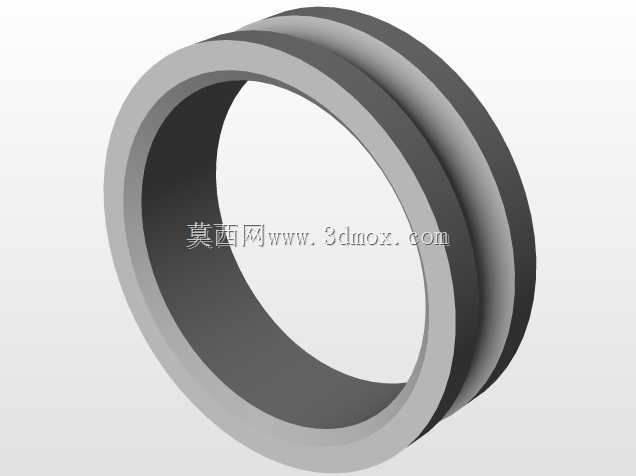

从结构设计逻辑来看,这款BT30主轴采用了经典的法兰安装式结构,前端的蓝色端盖区域为锥孔定位与锁紧机构的安装位,BT30锥孔的锥度严格遵循7:24的通用标准,能够与标准BT30刀柄实现无间隙贴合,保证刀具装夹后的径向跳动控制在加工允许的公差范围内。主轴主体的圆柱壳体为轴承安装提供定位基准,壳体内腔预留了轴承组的安装空间,通常前端会配置成对安装的角接触球轴承来承受径向切削力与轴向进给力,后端配置深沟球轴承做辅助支撑,保证主轴高速旋转时的回转精度。壳体上的法兰盘均匀分布了多个安装沉孔,安装时可以直接通过螺栓将主轴固定在设备的主轴安装座上,法兰端面与安装座的贴合面需要保证足够的平面度,避免安装后主轴轴线出现偏斜,影响加工精度。

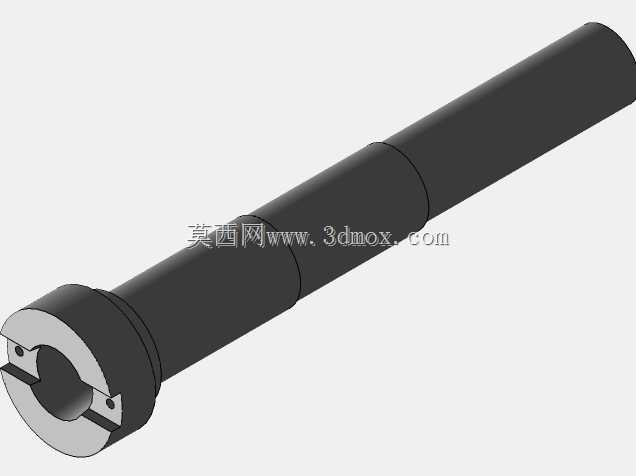

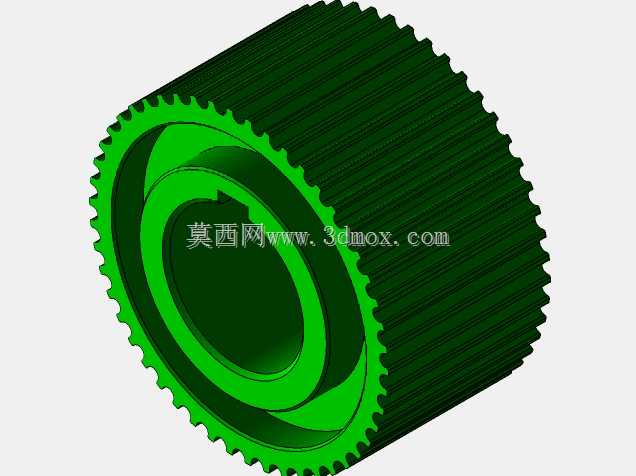

从安装边界与尺寸适配角度来说,这类主轴的伸出端长度、壳体外径、法兰安装孔的分布圆直径都需要和设备的安装空间做匹配,前端伸出的轴颈部分需要和打刀缸、防尘罩、密封件等周边部件预留足够的间隙,避免主轴旋转时出现干涉。主轴后端的伸出轴用于和传动机构连接,根据传动形式的不同,可以通过联轴器直连伺服电机,也可以通过同步带轮连接传动系统,不同的传动方式对后端轴的键槽、轴径尺寸有不同的适配要求,建模时已经预留了通用的轴径尺寸与键槽结构,能够适配多数常规传动方案。
在细节结构设计上,主轴壳体上预留的细小通孔是润滑通道或者气密封接口,加工时可以通过这些通道向轴承位置注入润滑脂,或者通入压缩空气形成气密封,防止加工过程中的切削液、金属碎屑进入轴承腔,延长轴承的使用寿命。前端的锁紧结构采用了标准的拉钉锁紧方式,内部的碟簧、拉爪结构能够在松刀、拉刀状态下稳定切换,保证刀具更换的效率与装夹的可靠性。整个主轴的外形做了阶梯轴式的过渡设计,不同直径的轴段之间采用圆角过渡,减少应力集中,提升主轴在交变切削载荷下的结构强度。
从实际应用的选型参考来看,这类主轴的额定转速、额定扭矩参数需要和加工需求匹配,做精加工时可以选择更高转速的配置,做重切削时则需要侧重扭矩承载能力,建模过程中对各个配合面的公差带做了对应预留,比如轴承安装位的轴径采用过盈配合公差,锥孔面的粗糙度、形位公差都按照实际加工要求做了标注参考,能够直接作为结构设计、选型校核的三维参考模型,帮助设计人员快速完成主轴单元的布局设计,减少重复建模的工作量,也可以作为机床改造、主轴维修时的尺寸核对参考,核对安装孔位、配合尺寸是否和现有设备匹配,降低选型出错的概率。
