12x12mm无接地轻触按键结构设计

　　做消费类电子、小型工控面板的结构设计时，这类12x12mm规格的无接地轻触按键，是选型表里出现频率极高的基础元件，很多刚入行的工程师容易忽略这类小元件的安装边界细节，直到打样回来才发现按键卡滞、焊盘干涉、按压力度不对的问题，反而拖慢整个项目的进度。这款按键的设计首先围绕插装式焊接的场景做了引脚布局优化，两个直插引脚的间距做了标准化适配，刚好对应常规PCB板上12mm间距轻触开关的标准焊盘孔位，引脚末端做了轻微的导向倒角，插装时不需要刻意对准就能顺利穿过焊盘，波峰焊或者手工焊接时都能减少引脚歪斜的概率，引脚的厚度也做了适配，既保证焊接后的结构强度，不会因为多次按压出现引脚脱焊，也不会因为引脚过粗导致插装时顶坏PCB焊盘。

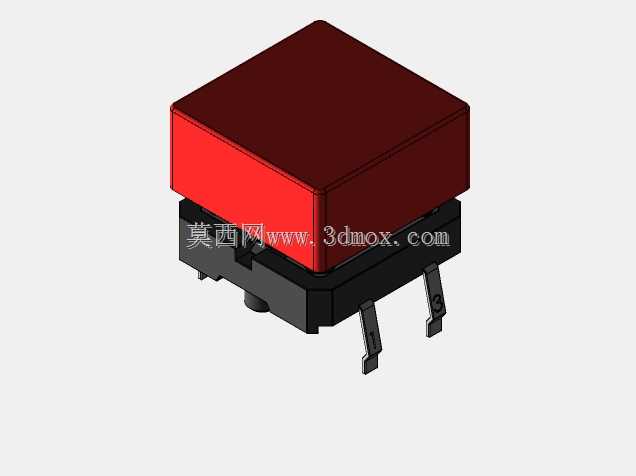

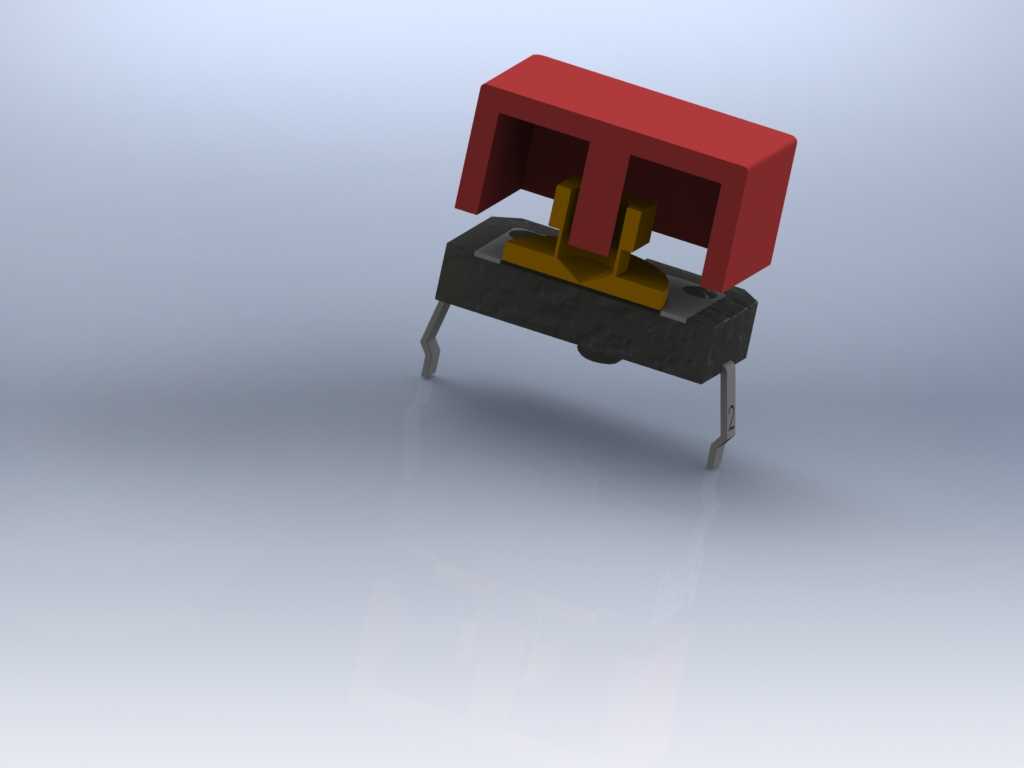

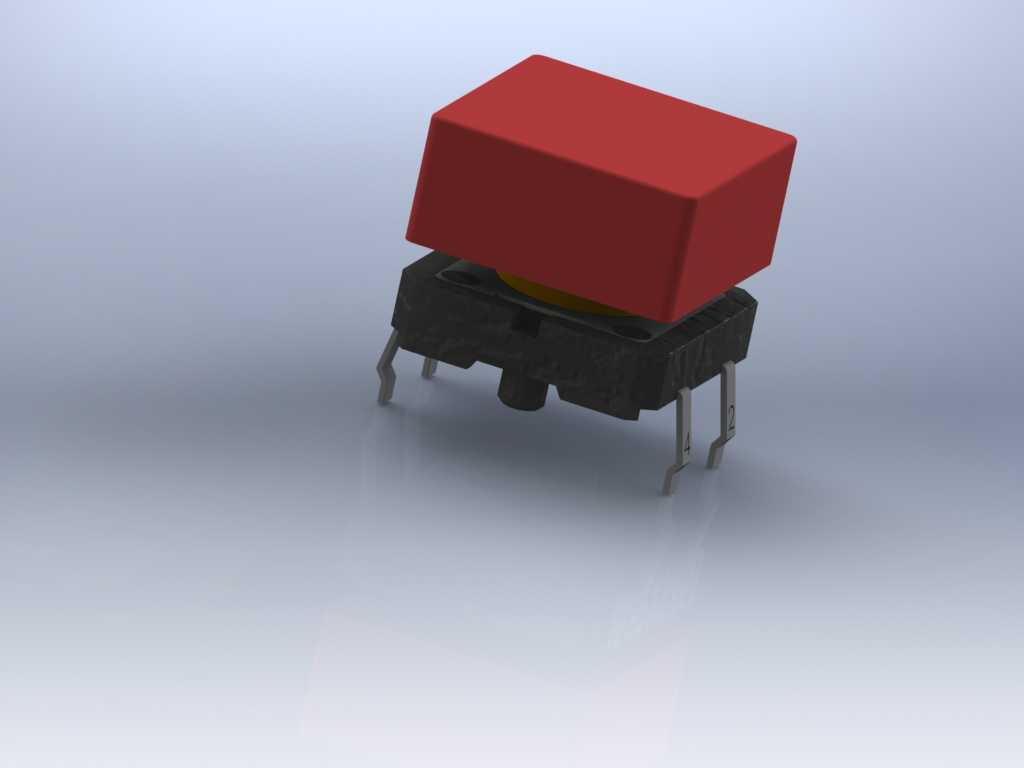

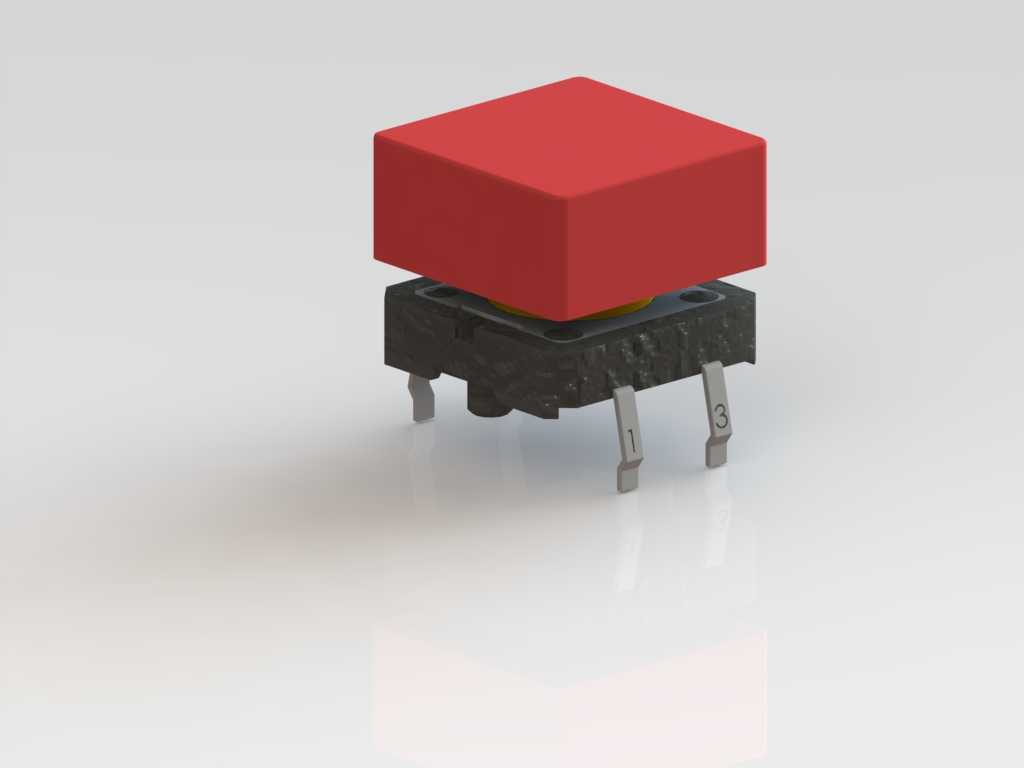

　　按键的主体分为上下两个部分，下部是黑色的基座部分，采用耐高温的工程塑料材质，能够耐受焊接时的高温，不会出现基座融化变形的问题，基座的底部做了微小的凸点设计，贴装到PCB上时可以和板面保持均匀的间隙，避免焊接时助焊剂残留堆积在基座底部，长期使用后腐蚀引脚或者造成绝缘异常。上部是红色的按键帽部分，按键帽的表面做了细微的磨砂纹理，既避免日常使用时手指打滑，也不会因为纹理过深积灰难清理，按键帽和基座的配合间隙做了严格的公差控制，按压时的行程顺滑，不会出现左右晃荡的虚位，也不会因为间隙过小在温湿度变化时出现卡滞。

　　不同于带接地引脚的同规格开关，这款无接地的版本专门针对不需要做外壳接地屏蔽的低压信号回路设计，比如小型手持设备的功能按键、工控面板的点动按键、玩具类的控制按键，这类场景下信号电压低，不需要额外的接地引脚做屏蔽，少一个引脚既可以简化PCB布线，也能减少焊接工序的工作量，同时降低整体的元件成本。按键的按压行程做了适配常规操作习惯的设定，按压力度控制在适合频繁操作的区间，不会因为力度太轻导致误触，也不会因为力度太重长时间操作造成手指疲劳，按键的导通结构采用成熟的弹片接触设计，导通响应速度快，接触电阻稳定，能够满足数十万次的按压寿命要求。

　　在做整机结构设计时，这款按键的安装边界需要注意几个细节：首先是基座的安装高度，要匹配面板外壳的开孔深度，保证按键帽突出面板的高度在1.5-2mm之间，既方便手指按压，也不会因为突出过多容易被误碰；其次是按键周围的预留空间，要给按键帽的上下活动留出足够的间隙，避免外壳筋位顶住按键帽导致常通或者无法按压；另外在做PCB布局时，按键周围3mm范围内不要布置过高的元件，避免插装按键时和周边元件产生干涉，焊接时也能给烙铁留出操作空间。这类轻触开关虽然是很小的基础元件，但在很多设备里是直接和用户交互的部件，它的手感、可靠性直接影响用户对整个设备的使用体验，建模时把每个配合面的公差、安装的边界尺寸都做准确，才能在后续结构验证时减少反复修改的工作量，避免因为小元件的问题导致整个结构返工。
