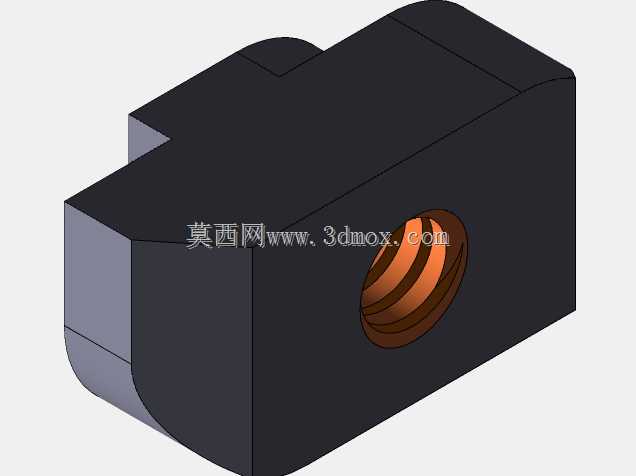

在自动化生产线的工装夹具排布、小型检测设备的模组搭建场景里,这类带内螺纹孔的异形连接块是很常见的基础连接件,很多刚入行的结构设计人员容易忽略这类小零件的细节设计,实际投产使用后往往会出现安装错位、螺纹滑牙、配合面贴合不严的问题。从实际使用场景来看,这类零件主要承担两个方向的连接限位作用,一侧的平直切面用来贴靠型材或者安装板的基准面,另一侧的圆弧过渡结构是为了避让周边的管线或者相邻运动部件的运动轨迹,避免设备运行过程中出现硬干涉。中间的铜质内螺纹孔是核心功能结构,采用铜嵌件的设计思路,是因为如果直接在黑色基体上加工内螺纹,反复拆装几次后螺纹牙型就会磨损,嵌入铜质螺纹套之后,既能保证螺纹连接的反复拆装寿命,又能利用铜材质的自润滑特性,降低螺杆拧入时的摩擦阻力,不会出现锁死的情况。
设计这类零件的时候,首先要确定安装边界的尺寸,贴靠基准面的平面度要控制在0.02mm以内,不然安装后整个连接块会出现倾斜,连带上面固定的传感器或者小型气缸出现位置偏差,直接影响设备的运行精度。零件顶部的凸起结构不是多余的设计,是用来做周向防转的卡位,对应的安装板上要开匹配的卡槽,安装的时候直接卡入卡槽就能完成初步定位,不需要额外调整角度,能大幅提升现场装配的效率。零件底部的圆弧过渡不是单纯为了好看,是因为安装位置旁边就是拖链的运动路径,直角结构容易剐蹭拖链的电缆外层,圆弧过渡之后能减少对电缆的磨损,延长线缆的使用寿命。
从结构强度角度考虑,基体采用黑色硬质材质,整体做了哑光处理,避免车间灯光照射产生反光干扰视觉检测工位的图像采集,螺纹嵌件和基体的配合采用过盈压装的方式,压装后要做拉拔测试,保证螺纹套在承受150N的轴向拉力时不会出现松脱。零件的两个侧边的切边尺寸要和相邻的安装位留0.1mm的间隙,避免热胀冷缩之后出现卡滞,尤其是在车间环境温度变化较大的焊接工位周边,这个间隙的预留尤为重要。很多设计人员在建模的时候容易忽略螺纹孔的同轴度要求,这个内螺纹孔的轴线要和安装基准面保持垂直,垂直度公差要控制在0.03mm以内,不然拧入螺杆之后螺杆会出现偏斜,连接对面的零件时就会出现贴合不严的问题,长期受交变载荷的话还容易出现螺杆断裂的情况。
实际选型使用的时候,要先确认安装空间的总高度,这个零件的整体高度要比周边运动部件的最低行程低2mm以上,避免运动部件下行的时候撞到连接块。螺纹孔的规格要匹配常用的紧固件规格,不需要做特殊的非标螺纹,不然后期维护的时候很难找到替换的螺丝,增加设备的维护成本。零件的边角都做了C0.5的倒角处理,一方面是去除加工后的毛刺,避免装配的时候划伤操作人员的手,另一方面倒角能引导零件顺利卡入安装卡槽,不会因为边角的毛刺出现卡滞。在三维建模过程中,这类零件要重点标注配合面的形位公差,不能只标注外形尺寸,很多新手工程师出的工程图只标长宽高,没有形位公差要求,机加工出来的零件根本没法满足装配要求,反复返修反而耽误项目进度。另外要注意,铜质螺纹嵌件的压装深度要比基体表面低0.1mm,不能突出基体表面,不然贴靠安装板的时候会因为螺纹套突出导致整个零件没法和基准面完全贴合,出现安装间隙。
