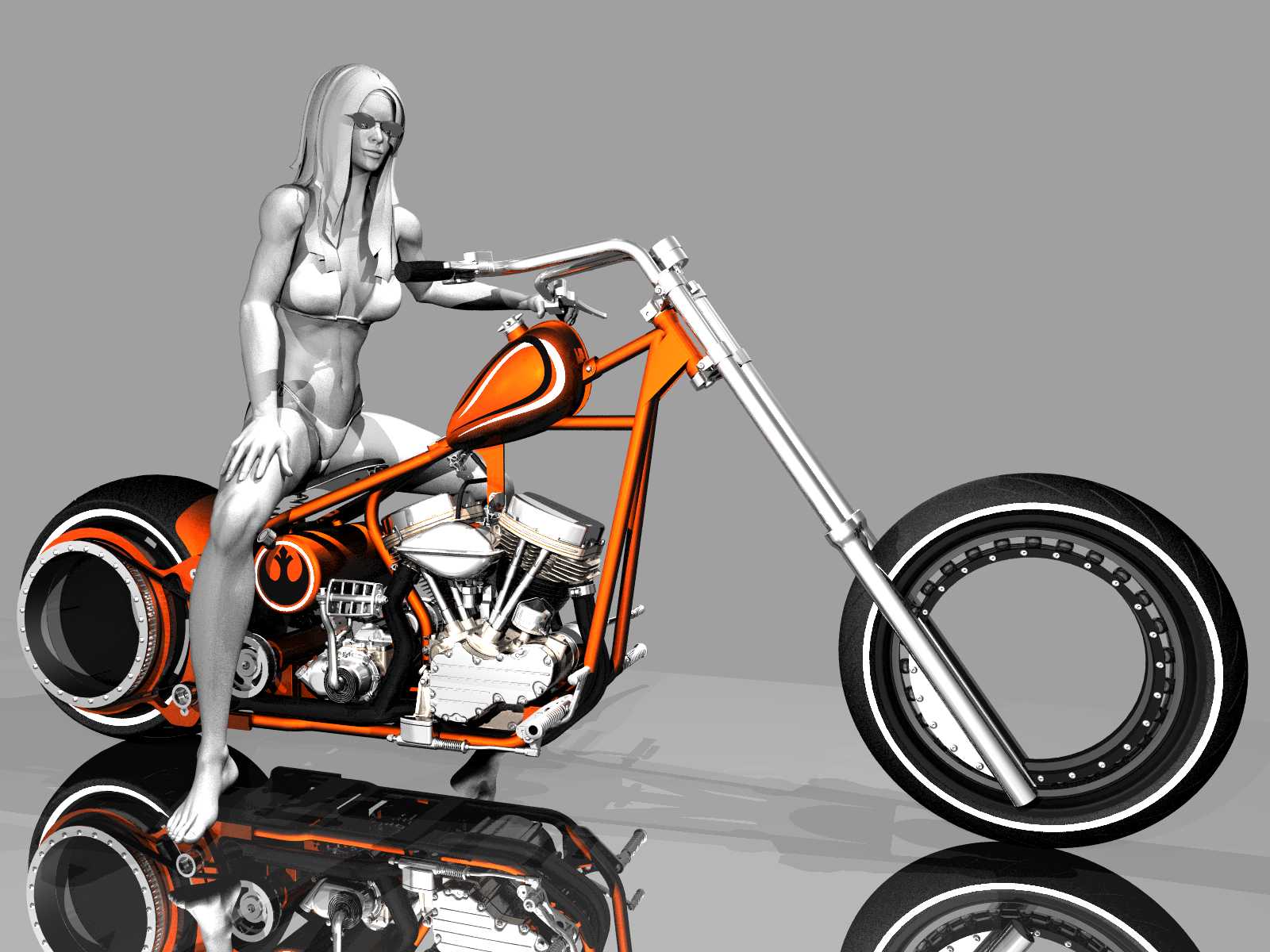

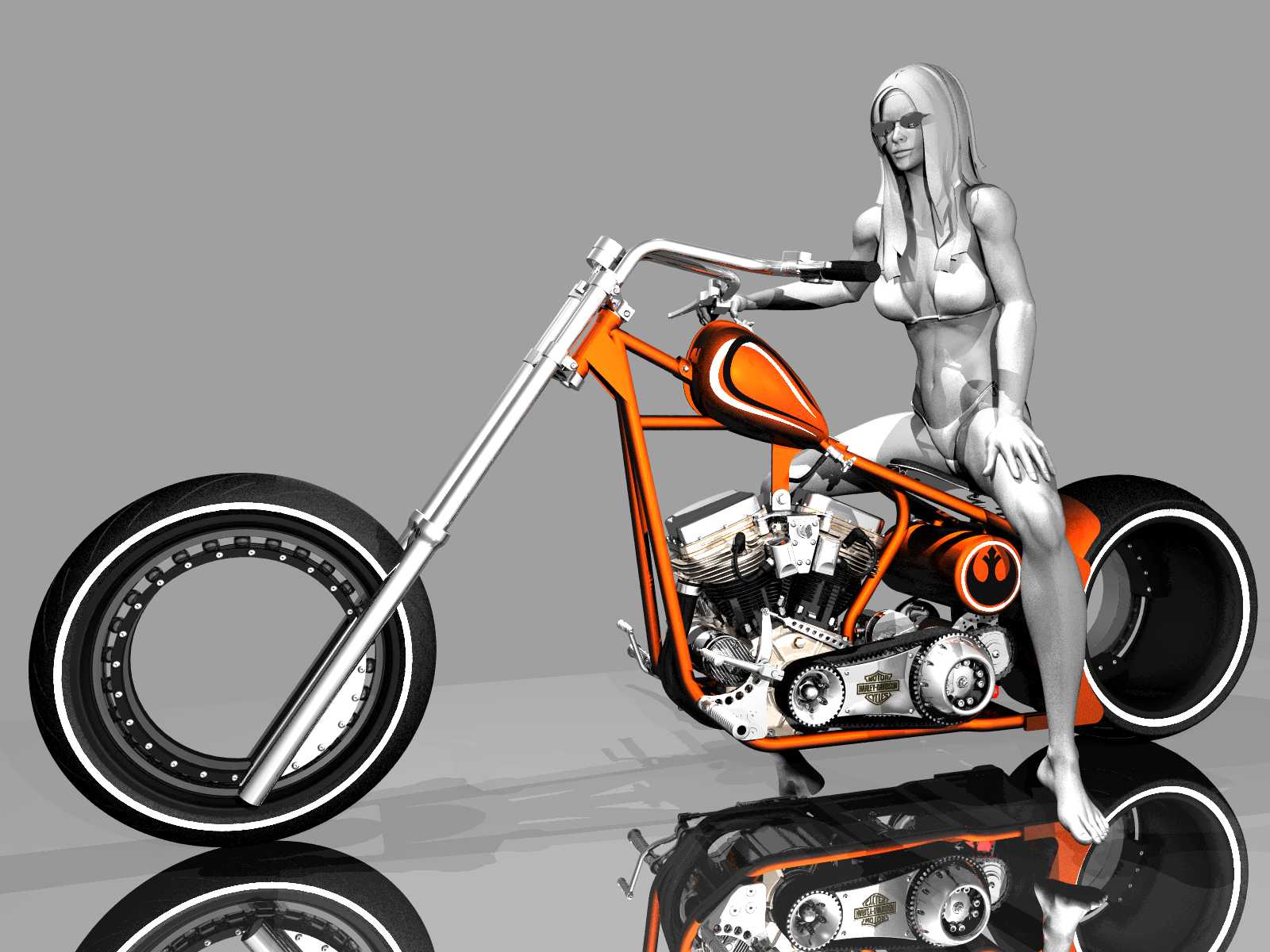

无轮毂结构定制款长前叉摩托车设计

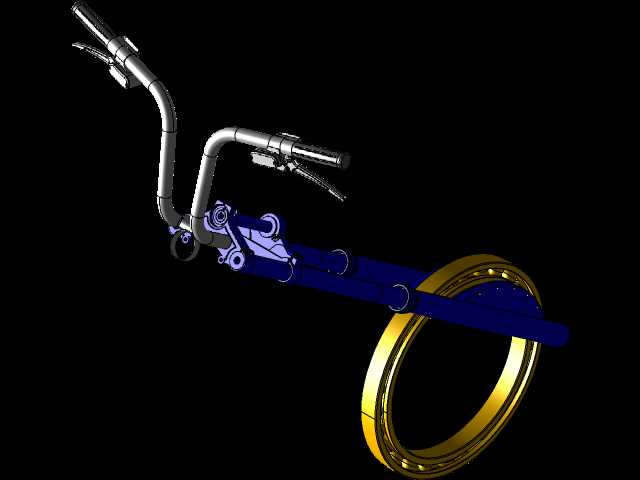

　　这款无轮毂斩波机车的结构设计，核心围绕定制机车的展示与改装验证场景展开，区别于常规量产摩托的标准化架构，整体采用长前伸角的chopper布局，在结构实现上突破了传统轮毂轮组的承载逻辑，将轮组的承载支点从中心轴转移到轮圈外侧的支撑结构上，适配定制改装展会、概念机车研发验证、个性化机车定制方案打样的实际使用需求。从功能特性来看，整车的动力传递路径经过重新规划，传统摩托的轮毂中心传动被替换为轮圈内侧啮合传动结构，动力输出端直接与后轮圈内缘的传动齿面配合，省去了传统轮毂的辐条、中心轴连接结构，在视觉上形成完整的环形轮面通透效果，同时前叉采用超长行程的直连布局，前伸角设定远大于常规巡航摩托，转向时的轮组轨迹偏移量经过反复校核，

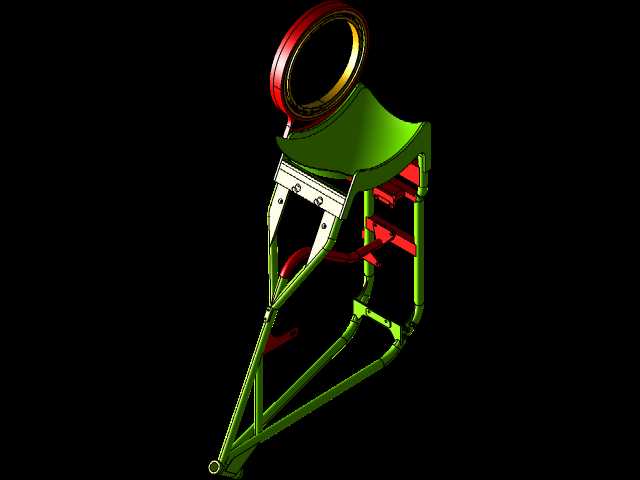

　　避免大角度转向时轮圈与前叉、车架发生运动干涉。设计思路上，首先确定无轮毂轮组的承载边界，前轮采用双侧支撑的弧形导轨结构，轮圈内置多组滚动轴承嵌合在导轨槽内，保证轮圈转动时的径向跳动量控制在骑行可接受的范围内，后轮因为需要集成动力传递功能，在轮圈内缘加工出与传动齿轮匹配的啮合齿位，传动齿轮组直接固定在后摇臂的末端支架上，动力从发动机输出后经过初级减速、次级传动直接驱动后轮圈转动，不需要额外的轮毂转接结构。车架部分采用硬尾chopper的经典架构，主车架管径根据无轮毂结构的承载需求做了加厚调整，因为后轮没有中心轴作为后摇臂的连接支点，后摇臂的铰接点位置上移到车架中下部，摇臂末端直接延伸到后轮圈的两侧支撑位，

　　兼顾轮组转动支撑和传动机构固定的双重作用。发动机选用V型双缸的经典巡航机型，安装位置比常规chopper更贴近车架中轴线，降低整车重心，抵消长前叉带来的转向偏重问题，油箱采用窄体水滴造型，安装位置抬高，给发动机上部的气门结构留出足够的散热与维护空间，座椅采用单座薄垫设计，安装位置靠后，骑行时的重心落在后摇臂铰接点上方，减少急加速时的车头抬升幅度。外形尺寸方面，整车长度因为长前叉的设计达到2.6米左右，车把高度与常规chopper持平在1.1米区间，座高控制在0.6米，保证骑行时腿部可以自然伸展，前轮的无轮毂结构外径为21英寸，后轮为18英寸，轮圈的支撑导轨宽度控制在8厘米以内，避免轮组过宽影响转向灵活性，

　　安装边界上需要注意前叉的最大转向角度为28度，超过这个角度前轮圈会与前叉下段发生碰撞，后摇臂的上下行程预留了5厘米的缓冲空间，因为是硬尾架构，没有后减震结构，缓冲完全依靠后轮轮胎的形变量实现，传动齿轮与后轮圈内齿的啮合间隙控制在0.2毫米，间隙过大会导致传动异响，间隙过小会出现轮圈转动卡滞的问题。在实际结构验证中，无轮毂轮组的侧向承载能力是设计重点，常规轮毂的侧向力由中心轴和辐条承担，这款结构的侧向力全部由轮圈两侧的支撑导轨和内置轴承承担，所以在导轨的材质选择上采用高强度合金钢，轴承选用满装圆柱滚子结构，提升侧向抗冲击能力，避免过弯时轮组脱轨。制动系统也摒弃了传统的轮毂中心制动盘结构，将制动盘直接固定在轮圈的内侧端面，制动卡钳安装在支撑导轨的支架上，制动力直接作用在轮圈上，制动效率比传统中心制动结构更直接，同时减少了制动盘的传动转接部件，降低了结构重量。整车的走线全部隐藏在车架管材内部，外观没有外露的线束和油管，保持定制机车简洁流畅的视觉效果，排气采用短款侧出布局，出口位置对准后轮无轮毂的中空区域，利用轮圈转动的气流辅助排气散热，同时避免排气高温灼伤骑行者腿部。
