烤箱弹簧上料用桁架式工业机械手

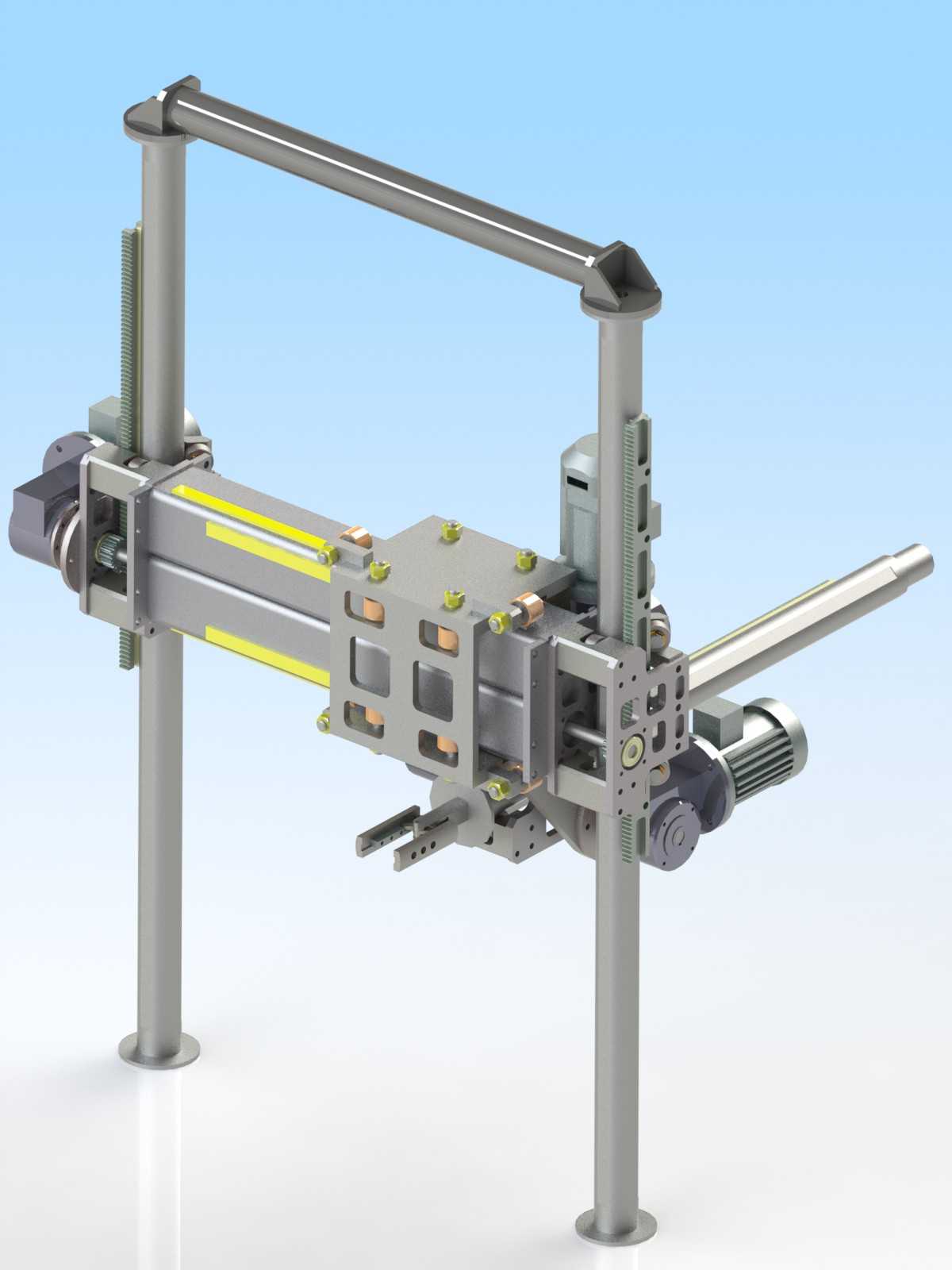

　　这款桁架式移栽机构，核心服务于烘焙装备生产环节里的烤箱弹簧装配工位，解决传统人工上料效率低、定位偏差大的痛点，在烤箱内胆弹簧加载工序中，可完成弹簧从料道到装配位的精准取放、移栽动作，适配连续式生产线的节拍要求。从结构布局来看，整机采用双立柱支撑的龙门式框架，两根垂直立柱通过底部法兰盘固定在设备安装基面，立柱上集成直线导轨与传动齿条，为横向移动梁提供Z向的升降导向支撑；横跨两立柱的水平移动梁采用铝型材拼接结构，兼顾结构刚性与整机减重需求，梁体上布置同步带传动副，带动搭载的取料滑座完成X向的水平往复移动。取料执行端安装在滑座的输出侧，配套气动夹指与定位导杆，夹指开合行程适配弹簧的外径尺寸，导杆在取料前先伸入弹簧内圈完成姿态校正，

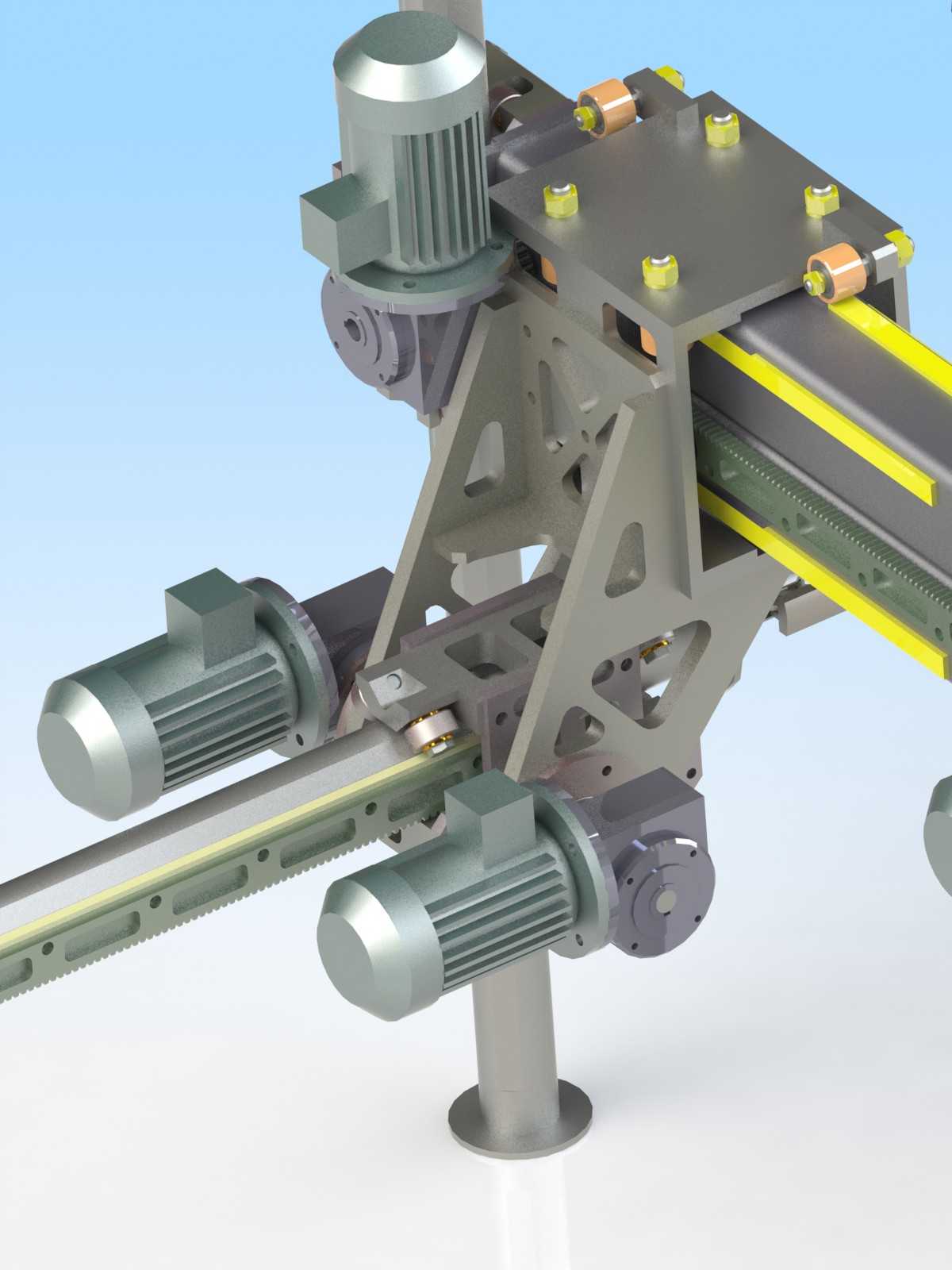

　　避免夹取过程中弹簧歪斜卡滞。驱动部分采用伺服电机搭配减速机的组合，X、Z两个移动轴的伺服电机分别布置在横梁端部与滑座侧方，通过齿轮齿条、同步带的传动形式将动力传递到运动部件，传动间隙控制在0.1mm以内，保证重复定位精度满足装配要求。设计阶段优先考虑了工位的安装边界，整机横向跨距适配烤箱生产线的工位宽度，垂直方向的升降行程覆盖料道高度与烤箱装配位的高度差，底部安装法兰预留长条形调节孔，可在现场安装时微调整机的水平位置，补偿基建面的安装误差。横梁上的拖链槽内置气管与线缆走线槽，所有动力线、信号控制线、气动管路均收纳在拖链内，随滑座移动时不会出现线缆拉扯、管路弯折的问题，降低长期运行的线路故障概率。取料滑座上还预留了传感器安装位，

　　可加装光电开关检测弹簧是否到位、夹指是否夹紧，配合生产线的PLC控制系统完成动作互锁，避免空夹、撞机的情况出现。在实际应用场景中，该机械手可对接弹簧排序料道与烤箱装配工装，料道将排序完成的弹簧逐个输送到取料位后，机械手Z轴下降带动夹指到达取料高度，夹指闭合夹紧弹簧后Z轴抬升，X轴移动到烤箱装配位上方，Z轴再次下降将弹簧精准放置到装配卡槽内，随后夹指松开复位，完成一个工作循环，整个循环节拍可控制在3秒以内，匹配中速生产线的运行节奏。结构设计上没有采用冗余的多轴自由度，仅保留X、Z两个移动轴加夹指开合动作，在满足工位动作需求的前提下尽可能简化结构，减少后期维护的备件种类，立柱与横梁的连接部位采用定位销加螺栓的锁紧形式，

　　日常维护时可快速拆卸横梁组件，不用整体拆解设备。整机的运动部件均配套防尘罩壳，可阻挡生产车间内的粉尘、碎屑进入导轨与传动副内部，延长易损件的使用寿命，夹指部位采用快换接口，可根据不同规格的弹簧快速更换适配的夹头，不用重新调整整个执行端的安装位置，缩短换型调试的时间。
