AutoCAD参数化3D动态块结构设计

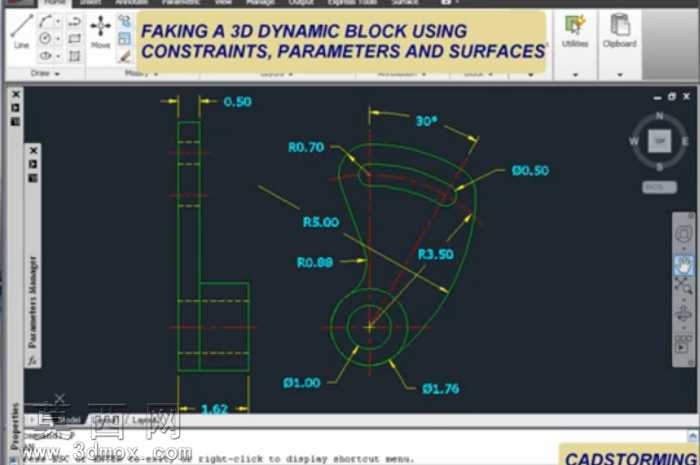

本作品是基于AutoCAD平台开发的参数化3D动态块设计，核心设计思路是通过2D几何轮廓的参数化约束搭建，实现可动态调整的三维块体复用效果，为机械绘图场景提供高效的可编辑标准构件资源。建模过程首先从基准平面的2D草图绘制入手，先确定构件的定位基准点，依次绘制外轮廓的直线段、多段圆弧结构，对每一段几何元素添加对应的几何约束：包括水平、竖直、同心、相切、重合等基础约束，确保轮廓在参数调整时不会出现几何错位。随后添加尺寸参数约束，将图中标注的0.50、1.62等线性尺寸，30°角度尺寸，R0.70、R3.50、R5.00、R0.80等圆弧半径尺寸，以及Φ0.50、Φ1.00、Φ1.76等直径尺寸全部设置为可驱动的变量参数，用户在调用该动态块时，可直接通过参数面板修改对应数值，实时驱动轮廓几何形态变化，无需重新绘制草图。在2D参数化轮廓搭建完成后，通过曲面拉伸、边界曲面生成等操作构建三维实体结构，同时为动态块添加可见性状态、拉伸动作、旋转动作等自定义行为，让块体在插入到不同绘图场景时，可直接通过夹点拖拽快速调整形态、尺寸、角度，适配不同的绘图需求。材质配置上采用CAD默认的工程线框显示模式搭配实体面着色，既保留工程图纸的尺寸标注清晰度，也能直观呈现三维结构的形态特征。整个动态块的结构逻辑清晰，参数关联严谨，所有约束关系经过反复校验，修改单一参数时不会出现几何冲突、轮廓变形失效的问题，可广泛应用于机械制图中相似结构构件的快速调用，大幅减少重复绘图的工作量，提升绘图效率与图纸规范度。设计过程中充分考虑了动态块的易用性，将常用调整参数设置为前台可直接编辑的选项，隐藏后台冗余的约束关系，避免用户误操作导致块体失效，同时保留了完整的尺寸标注层，插入图纸后可直接匹配整体标注样式，无需二次调整标注格式。
