刀片式服务器内置金属离心风扇三维设计

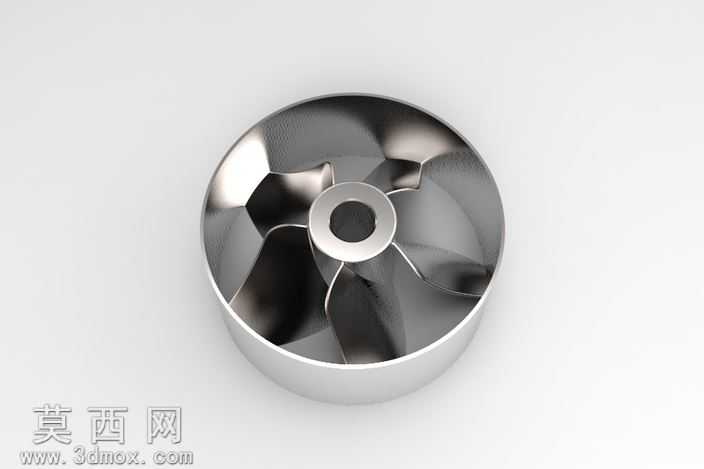

本模型为刀片式服务器配套的离心式散热风扇结构，建模过程以SolidWorks为核心工具完成全参数化构建，首先基于服务器散热风道的风压、风量需求确定叶轮的基础参数，以中心安装轴孔为定位基准，绘制单枚叶片的翼型截面曲线，通过曲面放样、加厚命令生成叶片实体，再通过圆周阵列命令均匀排布7枚叶片，保证每片叶片的安装角度、曲面弧度完全一致，避免动平衡偏差。叶轮外围的导流风罩采用回转体命令构建，内壁与叶片外缘预留均匀的装配间隙，既保证转动时无干涉，又能最大化收拢气流提升风压。模型材质渲染阶段，为叶轮与风罩赋予抛光金属材质，调整反射粗糙度参数模拟铝合金机加工后的金属光泽，中心轴孔位置赋予哑光金属材质区分安装位，通过环境光遮蔽效果强化叶片曲面的光影层次，清晰展现叶片的弧度变化与风罩的薄壁结构。结构设计上重点考量服务器狭小安装空间的适配性，整体采用短轴深腔的离心结构，相比普通轴流风扇能在有限厚度空间内输出更高静压，适配刀片式服务器高密度元件的散热需求；中心轴孔预留标准轴承安装位，可直接匹配常用的微型散热轴承规格，叶片根部做圆角过渡处理，降低长期高速转动时的应力集中问题，风罩边缘做卷边强化结构，提升薄壁件的结构强度避免安装变形。建模过程中对所有配合面做公差预留，轴孔与轴承位、风罩与安装基座的配合尺寸均符合通用机械加工公差要求，可直接导出工程图用于开模生产或手板验证，曲面构建过程中反复调整叶片的进出风角度，优化气流在风罩内的流动路径，减少气流紊流带来的风噪问题，兼顾散热性能与运行静音表现，整体模型无碎面、无多余特征，结构逻辑清晰，可直接用于散热仿真分析、产品结构验证等场景。
