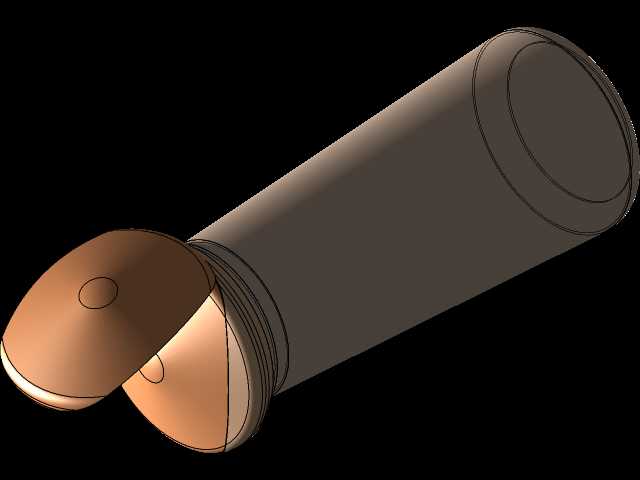

翻盖式圆柱壳体金刚石结构三维造型

　　在硬质工具、精密耐磨构件的设计场景中，这类带翻盖结构的圆柱类金刚石构件，常被应用于需要高硬度接触面、同时具备开合防护需求的作业工位，比如精密磨削设备的端部执行端、硬质材料检测的定位接触头，或是小型高压工况下的密封端头部件。从实际使用需求出发，该构件的主体采用等径直筒结构，筒身外壁预留了多圈环形凹槽，这些凹槽并非装饰结构，而是用于安装密封胶圈、或是配合卡箍实现与外接套筒的快速锁紧，在装配时可以根据对接端的长度调整卡入位置，适配不同深度的安装腔体，避免出现轴向窜动的问题。翻盖部分与筒体采用偏心铰接的设计思路，铰接点设置在筒体端面的侧方，而非中心位置，这样的布局可以让翻盖在开启时不会完全遮挡筒体的端口区域，

　　方便操作人员从端口处装填内部的耗材、或是清理腔体内部的残留碎屑，同时翻盖的闭合面做了与筒口完全贴合的弧面处理，闭合后可以形成完整的圆柱端面，不会出现凸起或凹陷，保证构件在高速旋转作业时的动平衡性能。从尺寸边界来看，筒体的外径保持统一公差，整体长径比控制在3:1左右，这个比例既可以保证构件安装到设备主轴上后有足够的夹持长度，不会因为夹持力不足出现甩动，也不会因为长度过长导致端部的金刚石接触头出现径向跳动超差的问题。翻盖的外轮廓做了圆角过渡处理，所有棱边都没有尖锐倒角，一方面是避免安装过程中划伤操作人员的手部，另一方面也可以减少构件在移动过程中与周边设备发生磕碰时的应力集中，防止金刚石材质因为局部冲击力过大出现崩边的情况。

　　在结构设计的细节上，翻盖内侧设置了一个小型的定位凸台，当翻盖完全闭合时，这个凸台会卡入筒体端口对应的凹槽内，实现径向的定位，不需要额外加装锁扣就可以保证翻盖在常规作业振动下不会自行弹开，只有在施加侧向的扳动力时才会开启，这种无额外锁件的设计可以减少构件的零件数量，降低后期维护时的备件成本，也避免了细小锁件在高硬度作业环境下磨损脱落掉入设备内部造成故障。筒体的内壁做了光滑处理，没有多余的加强筋结构，因为金刚石材质本身的硬度和刚性已经足够支撑常规作业下的载荷，多余的内部结构反而会增加内部清洁的难度，对于需要在腔体内放置检测试剂、或是磨削冷却介质的使用场景来说，光滑内壁可以让介质流动更加顺畅，不会出现残留堆积的问题。

　　铰接位置的销轴采用隐式设计，销轴的两端完全埋入筒体和翻盖的铰接耳内部，不会突出于构件的外圆柱面，这样整个构件的外轮廓就是一个完整的圆柱加翻盖弧面，在装入设备的保护套筒时可以顺畅推入，不会因为突出的销轴端卡住套筒内壁，也减少了作业过程中销轴被外力碰撞变形导致翻盖无法开合的风险。从实际选型适配的角度来说，这种结构的构件可以直接替换同外径尺寸的普通硬质合金端头，不需要对设备的夹持结构做额外改造，因为外部安装尺寸完全兼容原有构件的边界，替换时只需要将原有端头拆下，将该构件推入夹持位拧紧卡箍即可，安装效率很高。翻盖的开启角度控制在120度左右，这个角度下翻盖可以靠自身的摩擦力停在开启位置，不会因为重力自行回落砸到正在操作的人员，也不会因为开度过大导致铰接位置的应力超过材料的疲劳极限，延长铰接部位的使用寿命。在端面的金刚石接触区域，做了微凸的弧面设计，接触点的圆弧半径经过测算，既可以保证与被接触工件的接触面积足够小，实现高精度的点接触定位或磨削，也不会因为接触应力过于集中导致金刚石表面出现裂纹，适配不同硬度的工件加工或检测需求。
