扁形便携随身盛装容器三维结构设计

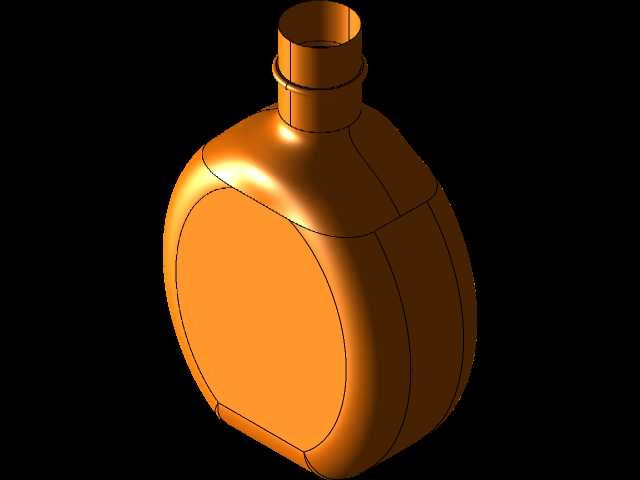

　　这款扁形瓶体结构的设计，最初是针对随身便携类液态盛装场景做的优化，区别于常规圆柱瓶的径向等径结构，扁椭圆的截面形态在握持贴合度、衣物口袋放置适配性上有明显优势，日常外出携带时不会像圆柱瓶那样在口袋内产生明显的硌触感，同时同等容积下扁形结构的贴附面积更大，放置在平面上的抗侧翻稳定性也优于同容量圆柱瓶。从结构设计逻辑来看，瓶口位置做了阶梯式的环形凸筋结构，这部分是为了适配常见的旋盖、塞封两种密封形式预留的安装边界，最上端的小直径段是塞封的配合面，表面粗糙度需要控制在Ra1.6以内才能保证过盈配合的密封效果，下方两道环形凸筋一方面是旋盖的螺纹止退定位结构，另一方面也能在瓶盖拧紧时提供足够的轴向压紧力支撑，避免瓶口受力产生形变导致密封失效。

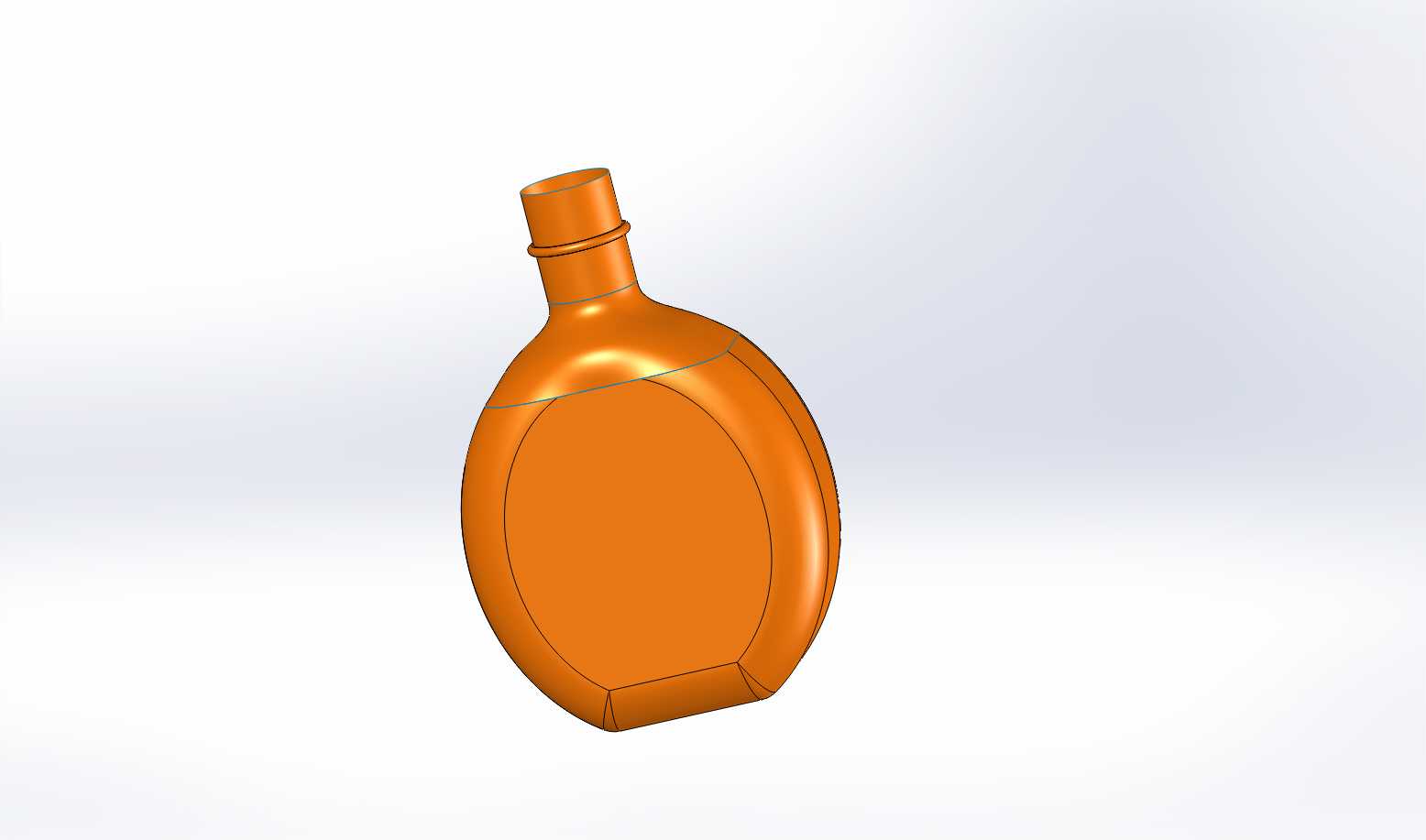

　　瓶身主体的椭圆轮廓做了双层曲面过渡，外侧的大弧面是握持接触面，内侧内凹的椭圆区域是标签粘贴的定位面，这个内凹结构的深度控制在0.3mm，刚好可以让纸质或塑料标签粘贴后表面与瓶身外弧面齐平，避免标签边缘在携带过程中被剐蹭起翘，同时内凹区域的边界做了R2的圆角过渡，不会出现应力集中的问题，在瓶体受挤压时应力会沿着圆角均匀分散到整个瓶身曲面，不会在标签边界位置产生开裂。瓶底位置做了微向内凹的支撑结构，支撑环的宽度设计为4mm，保证放置时的接触压强足够低，不会在软质接触面留下压痕，同时内凹的底弧可以让瓶体在注塑或者吹塑成型时，底部的料厚分布更均匀，避免出现底部积料过厚导致的收缩凹痕，或者料厚过薄导致的承压能力不足。在壁厚设计上，

　　整个瓶身采用了渐变壁厚的方案，瓶口位置因为要配合密封件，壁厚设计为2.5mm，保证足够的结构强度来承受瓶盖拧紧的扭矩，瓶身主体位置壁厚均匀控制在1.2mm，这个厚度既可以保证瓶身承受日常握持挤压时不会产生不可逆形变，又能尽可能控制材料用量，降低生产时的原料成本，瓶底位置壁厚逐步过渡到1.8mm，提升底部的抗冲击能力，即使从1.2米高度自由跌落到硬质水泥地面，底部也不会出现开裂漏液的问题。从实际应用场景来看，这个结构既可以用于日化类的便携洗护用品分装，也可以用于酒类、饮品的小容量随身包装，针对不同的内容物特性，只需要调整瓶口的密封结构尺寸和瓶身的原料选型即可，比如盛装高挥发性内容物时，可以在瓶口凸筋位置增加密封圈卡槽，提升密封等级，

　　盛装高粘度内容物时，可以适当加大瓶口直径，方便内容物倾倒。在建模过程中，整个曲面的连续性都做了G2级的过渡处理，瓶身和瓶口、瓶底的衔接位置没有尖锐的棱角，一方面是为了生产时的脱模顺畅，避免出现拔模拉伤，另一方面也能提升日常使用时的触感，不会有锋利的边缘划伤使用者。整个瓶体的外部轮廓最大宽度为85mm，最大厚度为35mm，总高度为150mm，这个尺寸边界刚好适配常规的牛仔裤口袋、小型随身包的内袋尺寸，放入和取出时都不会出现卡滞，瓶身的曲面弧度也贴合人体手掌自然握持时的弯曲形态，单手握持时手指可以自然贴合在瓶身弧面上，倾倒内容物时的发力角度更符合人体工程学，不需要刻意调整手腕角度就能稳定控制倾倒流量。针对生产环节的工艺性，整个模型的拔模角度都控制在1.5度以上，所有的内凹结构都做了脱模斜度处理，不需要做复杂的抽芯结构就能直接开模生产，无论是采用注塑工艺生产硬质塑料瓶，还是采用吹塑工艺生产软质挤压瓶，这个结构都能直接适配，不需要做大幅的结构调整，瓶身上下的对称度控制在0.1mm以内，生产时的模具定位难度低，批量生产的良率可以得到有效保障。
