工业设备用翘板型安装式开关结构

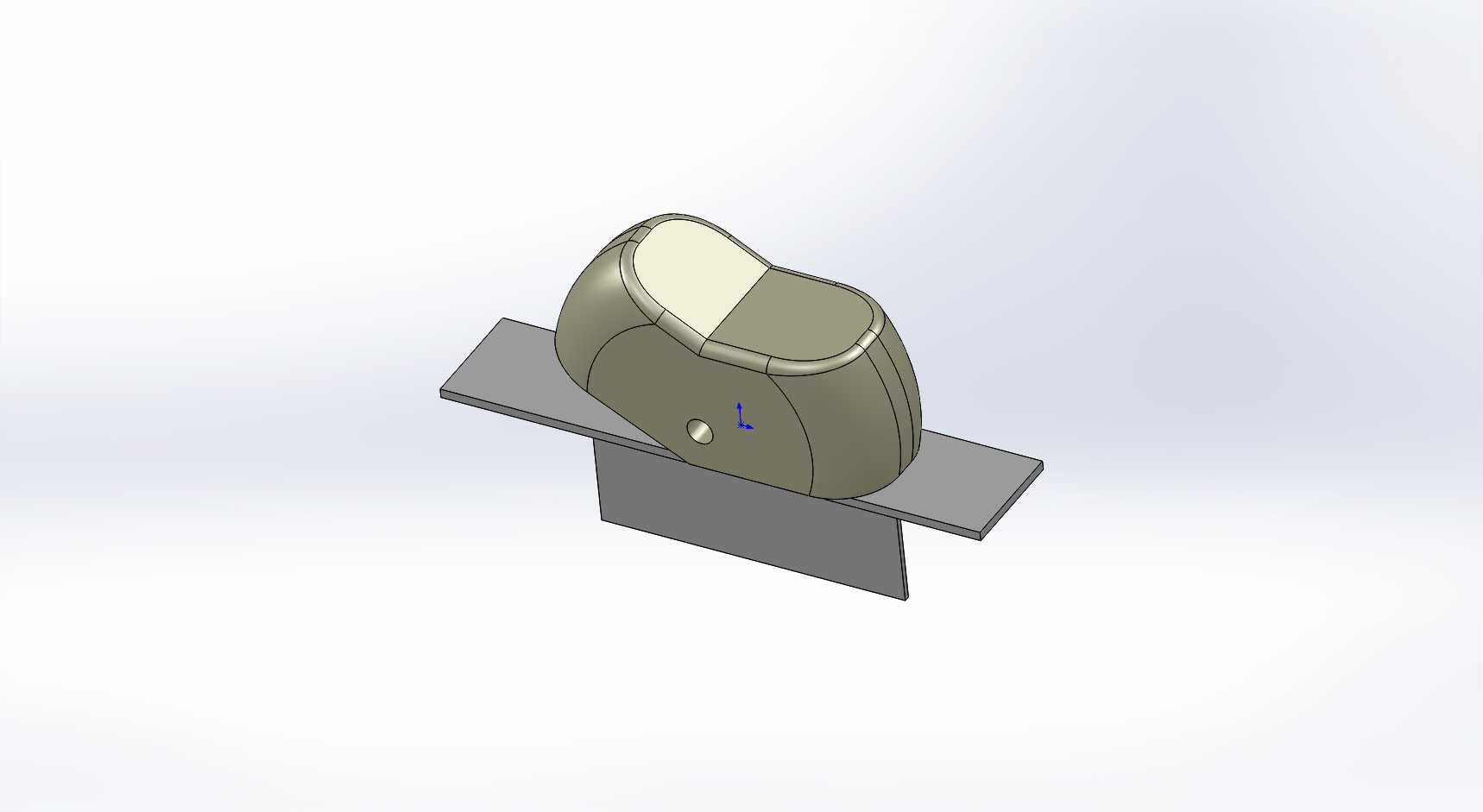

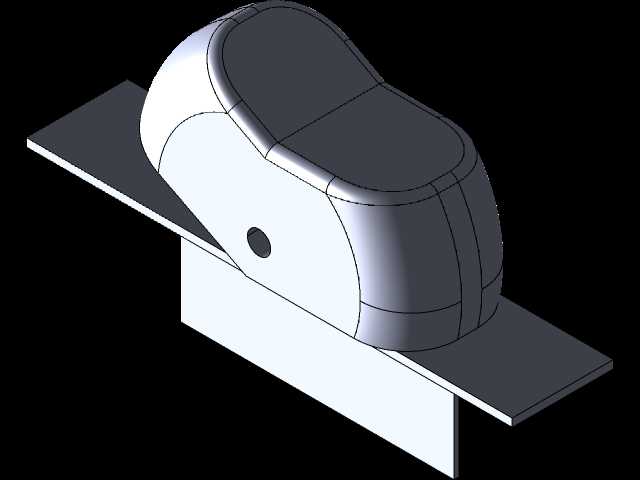

　　这款开关结构主要面向工业控制柜、小型机电设备、操作台面板的通断控制场景，在实际产线应用中，这类开关常被用于设备本地启停、辅助回路通断、照明回路控制等工况，相比外露式按钮，这种带弧形翘板的结构能减少误触概率，操作人员佩戴劳保手套时也能顺利完成按压操作，适配车间复杂的操作环境。从结构设计来看，主体采用上下扣合的壳体结构，壳体边缘做了圆弧过渡处理，既避免安装时划伤操作人员手部，也能减少壳体棱角处的应力集中，提升长期使用下的结构抗冲击能力。翘板操作面做了内凹的弧度设计，按压时手指的贴合度更好，操作反馈清晰，不会出现按动过程中打滑的情况。安装部分采用卡装加支撑板的结构，下方的金属安装板可以适配不同厚度的面板开孔，安装时不需要额外的复杂固定件，

　　直接将开关主体卡入面板开孔后，通过下方的支撑板承托，就能保证开关在面板上的固定强度，即使频繁按动也不会出现松动移位的情况。从安装边界来看，开关主体突出面板的高度控制在合理范围，不会因为突出过多导致操作人员过往时剐蹭，也不会因为突出过短导致操作时需要刻意对准，适配常规1.5mm到3mm厚度的冷轧钢控制柜面板、绝缘操作台面板的安装需求，开孔尺寸按照常规工业开关的通用规格设计，能和现有多数面板开孔实现互换，不需要对原有面板进行二次加工就能替换安装。内部结构预留了触点组件的安装空间，翘板的转动支点做了耐磨结构设计，长期反复按动也不会出现支点磨损导致的翘板歪斜、卡滞问题，壳体的合模缝位置做了错位止口设计，能阻挡车间内的粉尘、

　　少量飞溅的切削液进入开关内部，提升在机加工车间、装配车间这类多粉尘工况下的使用寿命。在实际选型适配时，这款开关可以直接替换同安装尺寸的老式翘板开关，不需要更改内部接线的布局，壳体内部预留的接线空间足够容纳常规1.5平方毫米的多股铜芯线，接线端子的位置做了防呆设计，避免接线时接错端子导致的功能异常。从建模细节来看，所有的配合面都预留了合理的公差间隙，壳体扣合后不会出现错位、缝隙不均的情况，翘板和壳体之间的活动间隙控制在0.3mm左右，既保证翘板活动顺畅，也不会因为间隙过大导致异物进入内部。安装板的折弯角度做了精准的控制，安装后能和面板背面完全贴合，不会出现安装后开关倾斜的问题，翘板的按压行程设计在合理区间，按动时的力度反馈适中，

　　既不会因为按压力度过大导致操作疲劳，也不会因为力度过小导致轻微震动就出现误触发。这类开关在小型输送线的本地控制盒、台式设备的电源控制、检修电源箱的回路控制中都有广泛的应用，结构设计上充分考虑了工业场景下的使用需求，没有多余的装饰性结构，所有的外形设计都围绕操作便利性、安装可靠性、环境适应性展开，能满足多数工业场合低压辅助回路的控制需求。
