翘板式船型电源控制开关结构设计

　　这类翘板式船型开关是低压电气控制回路里最常见的手动操作元件之一，日常能在小型机电设备、工控操作台、家用小电器、配电支路的控制面板上见到它的身影，核心作用是通过手动扳动翘板实现回路的通断切换，给操作人员提供直观的操作反馈，不需要额外的状态指示就能快速判断当前回路的通断状态。从结构设计来看，整个开关分为外露操作段与嵌入式安装段两个部分，外露的翘板操作面做了符合人体工学的弧面过渡，边缘做了圆角处理，避免操作时刮蹭手指，扳动的行程控制在合理区间，操作时的阻尼感均匀，不会出现卡滞或者松垮的触感，能保证每次操作都能可靠到位，不会出现半接触的虚接状态。嵌入式的基座部分采用了规整的长方体结构，侧面预留了标准卡扣安装位，适配常规的面板开孔尺寸，

　　安装时只需要将基座从面板正面推入开孔，卡扣会自动卡在面板背面完成固定，不需要额外的螺丝紧固，装配效率很高，也方便后期维护时快速拆卸更换。设计过程中首先考虑的是操作的可靠性，翘板与基座的连接转轴做了限位结构，保证翘板只会在通断两个位置停留，不会停在中间位置造成回路接触不良，翘板下方的接触桥结构采用了弹性支撑设计，每次扳动时能实现快速通断，减少触点拉弧的时间，延长触点的使用寿命。基座的外壳采用了绝缘阻燃的工程塑料材质，表面做了哑光处理，不容易积灰，也能耐受常规工况下的温度变化，不会因为设备运行产生的温升出现形变。安装边界方面，基座的外形尺寸严格匹配行业通用的安装开孔规格，面板外露部分的边缘做了微小的倒角，安装后能和面板表面贴合紧密，

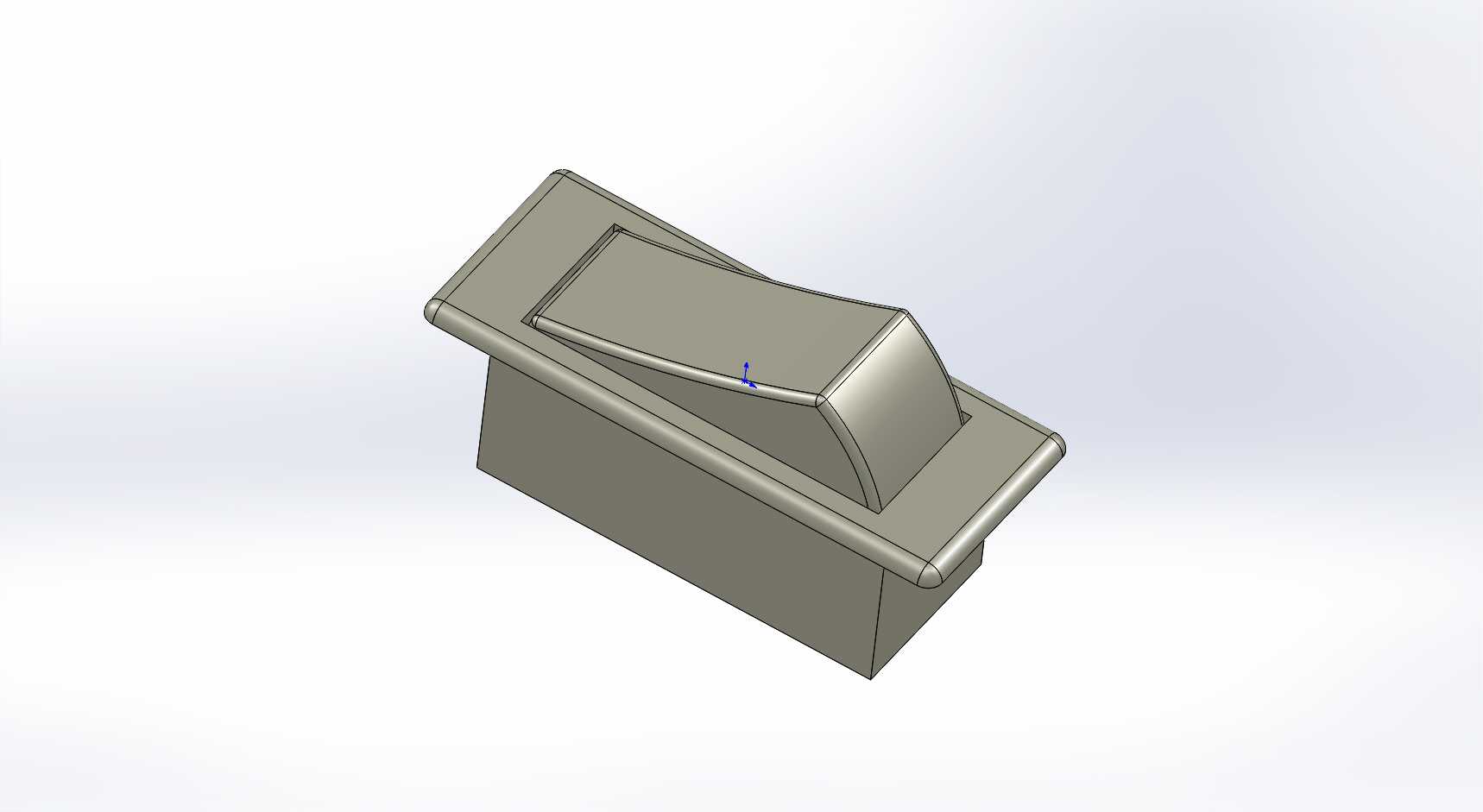

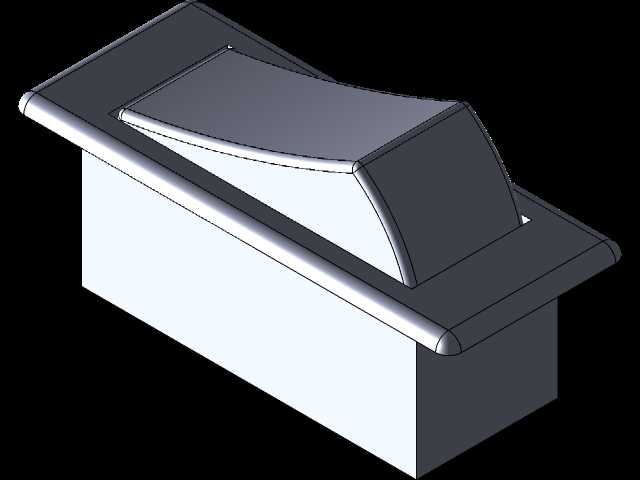

　　不会出现明显的缝隙，能阻挡日常的灰尘、溅水进入设备内部，适配大部分非恶劣工况下的使用场景。在实际选型应用中，这类开关可以根据回路的额定电流参数匹配对应的触点规格，不需要改动安装尺寸就能直接替换同规格的老旧开关，对于设备制造商来说，标准化的安装尺寸能减少面板的开模种类，降低生产的物料管理成本。从三维建模的角度来看，这个模型完整还原了开关的外观曲面、安装卡扣位置、翘板的操作角度，所有的配合间隙都按照实际生产的公差要求做了预留，翘板可以模拟实际扳动的行程，在做设备面板的装配干涉检查时，可以直接调用这个模型验证开孔位置、操作空间是否合理，避免后期生产时出现操作空间不足、开关和内部元件干涉的问题。很多设计人员在做小型设备的面板布局时，

　　容易忽略开关操作时的手指活动空间，这个模型里翘板的操作高度、扳动后的最大外凸尺寸都做了准确还原，能帮助设计人员在布局阶段就预留出足够的操作空间，保证操作人员在戴薄劳保手套的情况下也能顺利操作。另外开关的基座部分的尺寸也做了精准建模，在做内部布线时，可以准确判断开关接线端子的位置，预留合适的走线空间，避免接线后导线被其他元件挤压造成绝缘层破损。这类开关虽然是很小的基础元件，但在设备的人机交互环节里是操作人员接触最多的部件之一，设计时的细节处理直接影响设备的使用体验，比如翘板的表面弧度如果太平，操作时容易打滑，如果弧度过大又容易积灰，这个模型里的翘板弧度经过了实际操作验证，兼顾了操作手感和易清洁的需求。基座的卡扣位置也做了优化，卡扣的弹性变形量控制在合理范围，安装时不需要太大的按压力就能卡入面板，拆卸时也不会因为卡扣太硬导致面板或者开关本身损坏。
