花形环绕式异形螺旋弹性构件

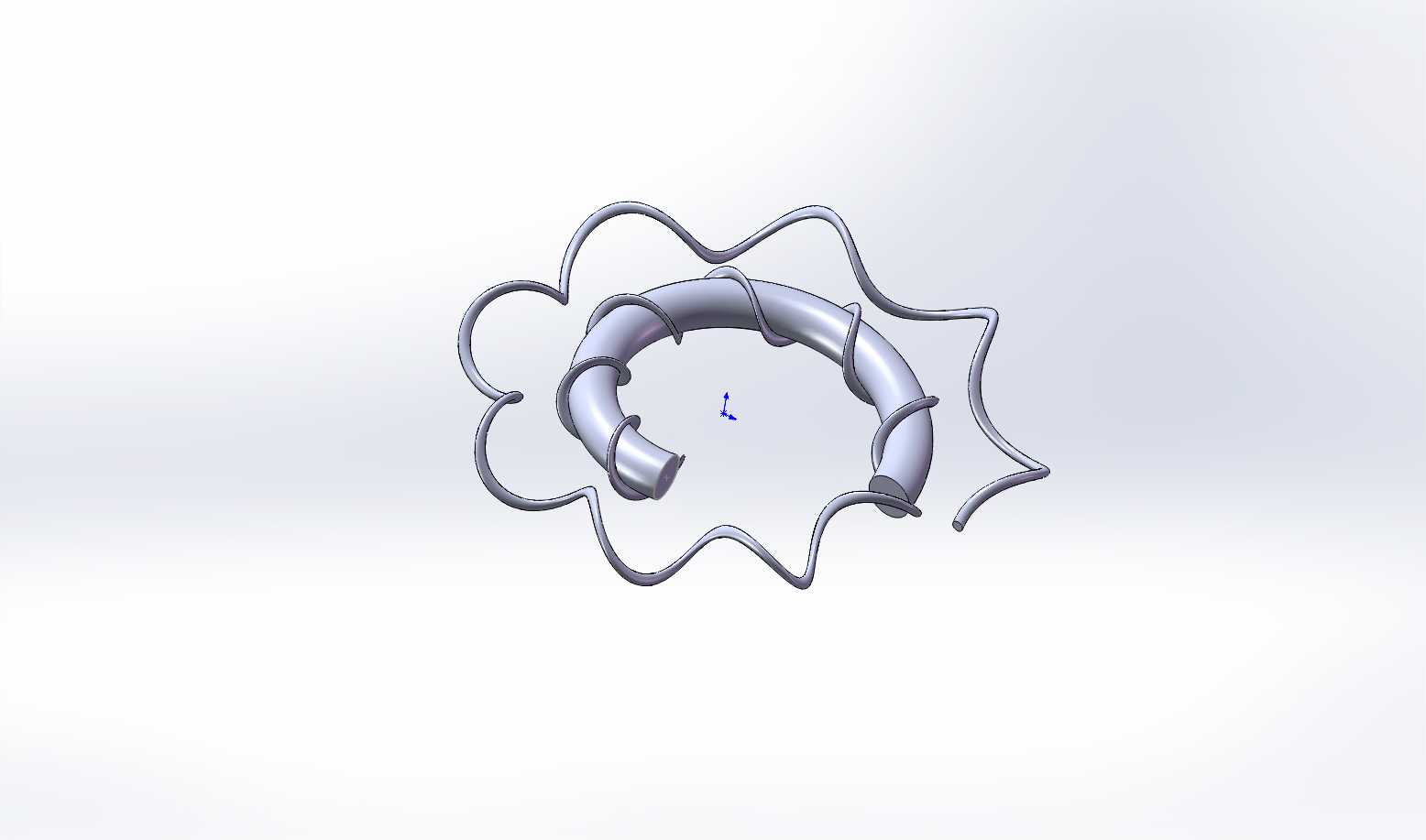

　　该构件属于环形弹性功能件范畴，整体以半开放C型环为基础承载基体，区别于常规等截面圆柱螺旋弹簧的规整形态，其外侧延伸出连续波浪形花状轮廓的弹性臂，内侧螺旋段与外侧花形轮廓通过平滑曲面连续过渡，无尖锐棱角与应力集中突变区域。从实际应用场景来看，这类异形弹性构件可适配狭小安装空间内的轴向与径向复合缓冲需求，常见于小型精密设备的舱体卡接、轻载转轴的预紧定位、装饰性机械结构的弹性复位场景，相比常规圆柱弹簧，其外侧花形轮廓可同时承担径向限位与接触面防滑的作用，无需额外加装定位套即可在安装孔内实现周向防转，减少装配时的零件数量与定位工序。

　　设计过程中首先确定基础环的内径尺寸，以适配对应安装轴的直径范围，基础环的截面直径根据所需承载的预紧力计算选取，保证在额定压缩量下的应力处于材料弹性变形区间内，避免出现塑性变形导致的功能失效。外侧花形轮廓的波峰数量根据所需的弹性触点数量确定，每个波峰位置对应一个接触支撑点，波峰与基础环之间的连接段采用渐变曲率过渡，从基础环的圆柱面平滑延伸至波峰的圆弧顶点，曲率半径从基础环半径逐步过渡到波峰的外凸半径，保证受力时应力沿曲面均匀分布，不会在连接位置出现应力集中导致的断裂。

　　内侧螺旋段采用变导程设计，靠近开口位置的导程略小于闭合段导程，使得构件在受到轴向压缩时，开口端首先产生弹性变形，逐步贴合后闭合段再开始承载，实现渐进式的弹力输出，避免突然加载带来的冲击。构件的开口间隙根据所需的最大变形量设置，保证在极限压缩状态下开口两端不会发生刚性碰撞，预留足够的变形余量。安装边界方面，该构件的最大外轮廓为花形波峰所在的圆周直径，安装孔的内径需略大于该外轮廓直径0.2-0.5mm，既保证构件可顺利装入安装孔，又避免间隙过大导致的工作时晃动；安装轴的直径需与基础环内径保持小间隙配合，间隙量控制在0.1-0.3mm，保证构件可沿轴向灵活移动同时不会出现径向窜动。

　　从功能特性来看，该构件同时具备轴向弹性支撑、径向弹性胀紧、周向防滑定位三重功能，常规弹簧类零件往往仅能提供单方向的弹力，该结构通过一体化的异形曲面设计，将多个功能集成在单个零件上，在小型化设备的设计中可有效减少零件数量，缩小整体装配体积。建模过程中需重点关注曲面的连续性，所有过渡位置均采用G2连续曲面，避免出现折线或硬边，一方面减少加工时的应力集中，另一方面保证弹性变形时各位置的变形量均匀，不会出现局部应力过大导致的疲劳损坏。材料选择上可根据使用场景选用弹簧钢或不锈钢材质，弹簧钢材质适用于常规工业环境下的重载缓冲场景，不锈钢材质适用于有防腐需求的户外或潮湿环境，表面处理可根据需求采用发黑、镀锌或抛光处理，抛光处理后的构件同时具备一定的装饰效果，可用于外露式的机械结构中兼顾功能与外观表现。

　　在实际装配测试中，该构件的弹力特性曲线呈现明显的非线性特征，初始压缩阶段弹力随压缩量平缓上升，当压缩量达到开口间隙的三分之二时，弹力上升速率逐步加快，这种特性非常适合用于需要预紧定位同时避免过压损坏的场景，比如小型电子设备的电池仓弹性卡接、精密仪器的盖板缓冲定位，既可以提供足够的卡紧力避免盖板松脱，又不会因为弹力过大导致盖板拆卸困难或零件损坏。外侧的花形波峰在装入安装孔后，会在自身弹力作用下抵靠在安装孔内壁，每个波峰形成一个独立的弹性支撑点，相比整圈接触的弹性环，多点接触的形式可降低对安装孔内壁的加工精度要求，即使安装孔存在少量的圆度误差，也可通过各波峰的独立变形实现可靠胀紧，不会出现卡滞或松动的情况。
