多槽式环形橡胶密封件结构设计

　　在液压管路接头、气动元件装配、泵阀腔体端面、旋转轴端密封等常见工业装配场景中，这类带多道环形沟槽的橡胶圈是应用频次极高的密封元件，区别于普通单槽O型圈，其多道平行环槽的结构设计，核心是为了在有限的安装空间内构建多道密封屏障，阻断介质沿配合面的渗漏路径。从实际工况适配来看，这类密封件既可以用于静态的法兰端面密封，依靠装配预紧力让橡胶材质产生弹性形变，填充金属配合面之间的微观凹凸间隙，也可适配低速往复运动的活塞杆密封场景，多道环槽之间可以留存少量润滑介质，降低橡胶与金属面的滑动摩擦系数，避免长期往复运动造成的橡胶件过早磨损失效。

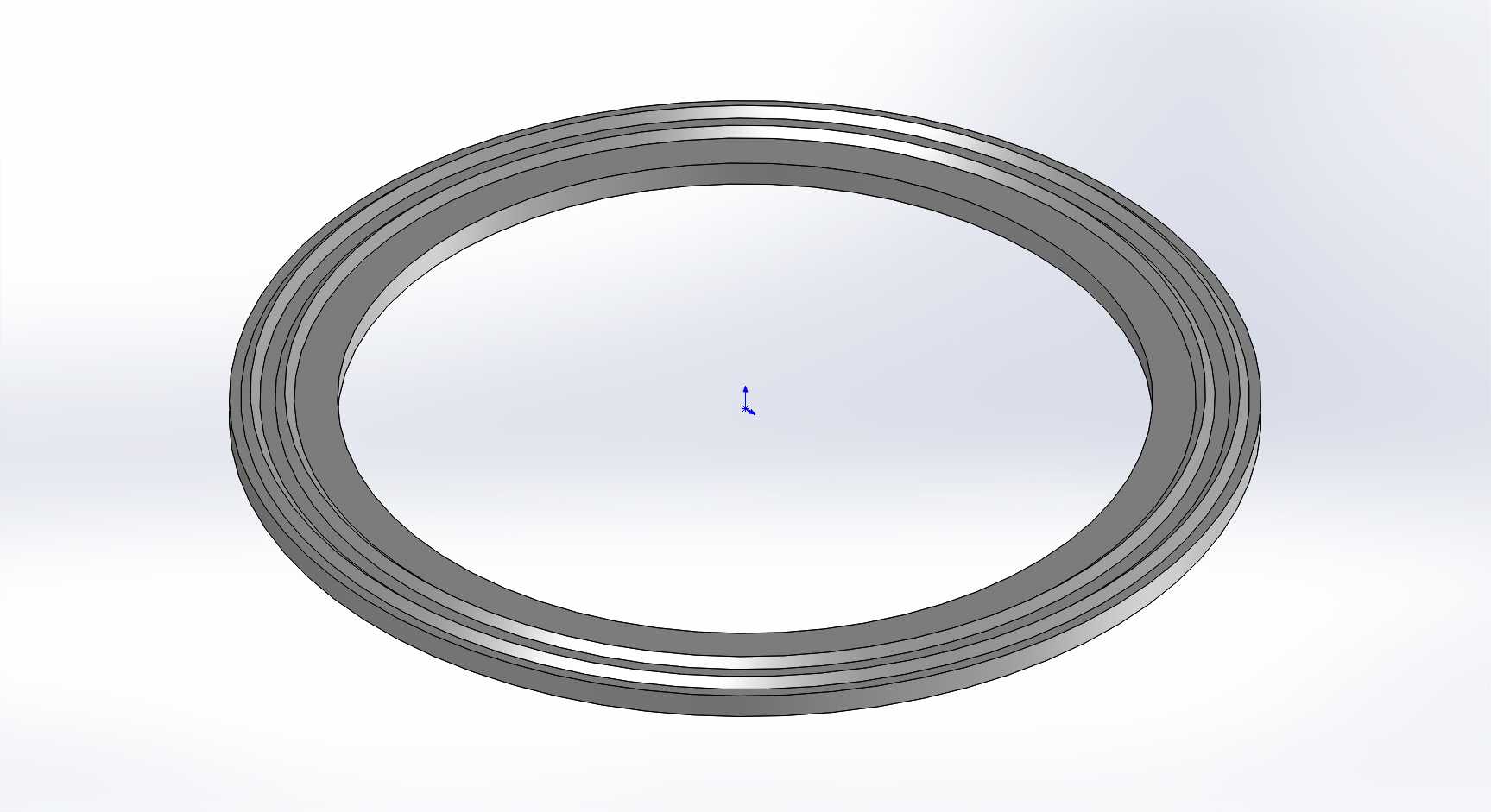

　　设计这类环形橡胶密封件时，首先要匹配安装沟槽的尺寸边界，密封件的自由状态外径要略大于安装槽的底径，内径要略小于配合轴的轴径，保证装配后能产生足够的径向预紧力，同时环槽的深度、槽间的筋条厚度需要根据橡胶材质的邵氏硬度做匹配调整，若邵氏硬度偏高，槽深可适当减小，避免装配时橡胶形变量过大产生永久压缩变形，若硬度偏低则要适当增加槽深，防止受压后橡胶被挤入配合面的装配间隙中造成切圈损坏。从外形结构来看，该密封件整体为同轴环形结构，截面呈现多道平行凸起的环筋形态，每道环筋的边缘都做了小圆弧过渡处理，避免装配时尖锐棱边被金属件切削破损，同时环筋的高度一致性是设计时需要重点管控的形位公差项，若各道环筋高度差过大，会导致部分环筋受压不足无法形成有效密封，部分环筋受压过大加速老化失效。

　　在实际设备选型应用中，这类多槽橡胶圈常被用于替代传统单道O型圈，应用在密封压力等级更高、介质渗透性更强的工况中，比如燃油管路接头、液压油缸端盖、水处理设备的腔体连接位置，多道环筋形成的迷宫式密封路径，可以在不提升装配预紧力的前提下，大幅提升密封可靠性，同时降低对配合面加工粗糙度的要求，普通车削加工的金属端面无需额外研磨即可达到良好的密封效果，能有效降低零部件的加工成本。建模过程中需要重点保证环形结构的同轴度，所有环筋的回转中心必须与密封件的中心轴线完全重合，若同轴度超差，装配后会出现局部预紧力不足的问题，直接导致密封失效，同时橡胶件的尺寸公差需要根据GB/T34330橡胶密封件尺寸公差标准做对应设定，不同公称尺寸对应的公差范围需要匹配实际使用的压缩率要求，通常这类静密封用橡胶件的压缩率控制在15%-25%区间，动密封场景下压缩率控制在10%-18%区间，既能保证足够的密封比压，又不会因为压缩量过大造成摩擦力激增或者橡胶永久变形。

　　从安装适配的角度来说，这类密封件的安装沟槽通常设计为矩形截面槽，沟槽的宽度要略大于密封件的截面总宽度，预留出橡胶受压后的膨胀空间，避免橡胶在沟槽内被过度挤压产生开裂，同时沟槽的棱边需要做倒钝处理，去除所有飞边毛刺，防止装配过程中划伤橡胶表面。在长期使用过程中，多道环槽的结构还可以起到容留微小杂质颗粒的作用，管路中残留的金属切屑、介质中的固体杂质会被滞留在环槽的间隙内，避免杂质被夹在密封面之间造成橡胶件局部破损，这一特性也让这类密封件在工况清洁度较差的工程机械、矿山设备的液压系统中得到广泛应用。设计时还需要考虑橡胶材质的耐介质特性，若应用在矿物油介质场景，优先选用丁腈橡胶材质，若应用在酸碱腐蚀介质场景则选用氟橡胶材质，不同材质的收缩率不同，建模时需要根据选定材质的成型收缩率对模型尺寸做预补偿，保证硫化成型后的零件尺寸符合设计要求。
