嵌入式圆形暗装双孔电源插座结构

　　日常电气布线场景里，这类圆形暗装插座常被用在圆柱型设备面板、弧形装饰墙面、圆形走线孔位的取电位置，和常规方形面板插座不同，圆形外沿的结构能完美适配预制的圆形安装开孔，不需要额外做方形开孔的裁切修边，在设备舱侧壁、圆形立柱、展会圆形展架、实验室圆形操作台上的适配性远高于常规方型插座。从实际使用功能来看，这款插座配置两组两孔取电位，可同时为两个小功率用电设备提供市电接入口，内部铜件夹持结构做了对称式布局，两组插套之间预留了足够的电气间隙，避免插入插头时出现互相干涉的情况，哪怕是两个尺寸偏大的电源适配器，也能错开插装位置，不会出现一个插头占用两个插位的问题。

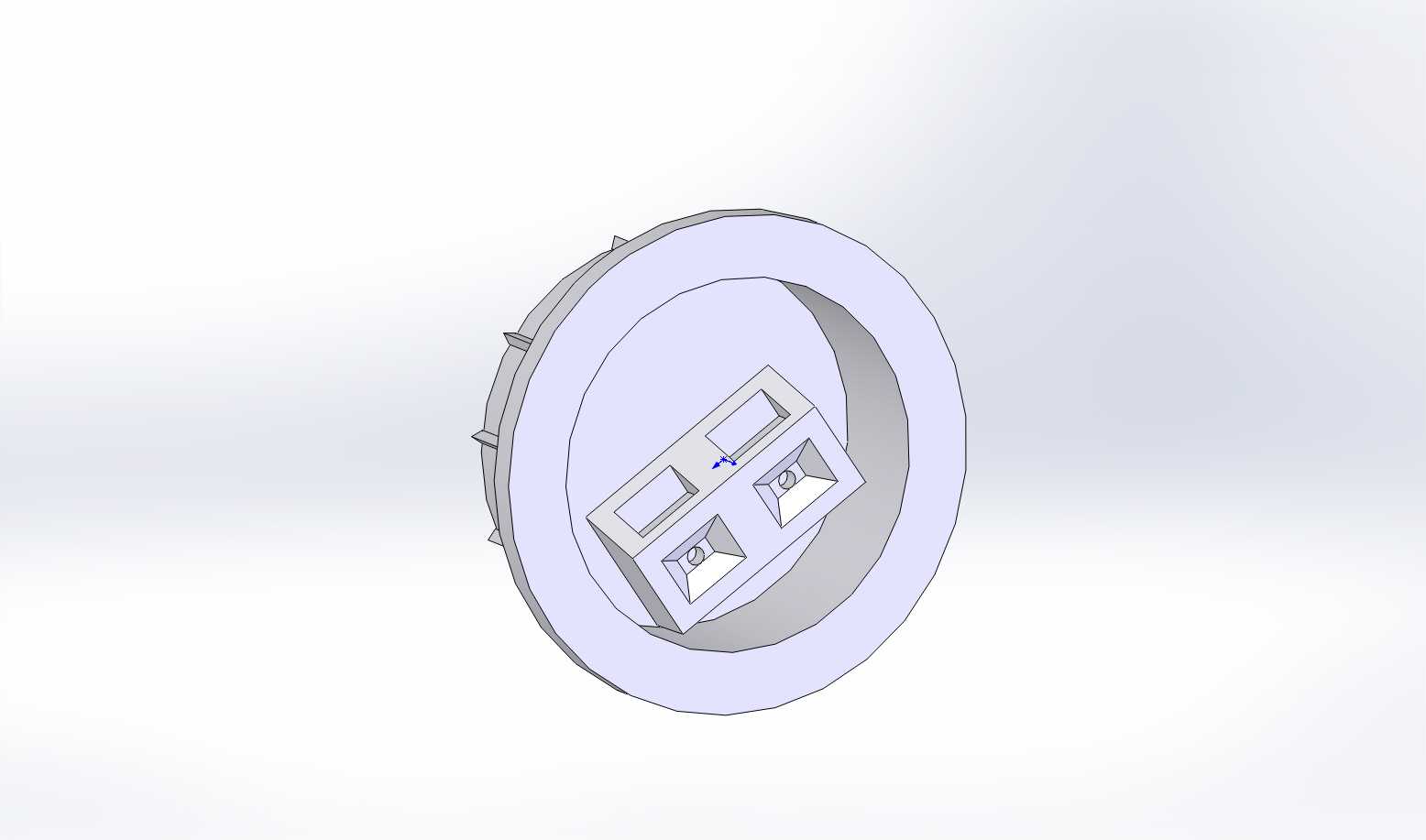

　　设计层面上，整体采用嵌套式圆形壳体结构，最外侧的环形凸沿作为安装限位边，安装时凸沿贴合安装面外侧，壳体主体嵌入开孔内部，侧壁上均匀分布的楔形卡爪能在推入开孔后自动卡紧开孔内壁，不需要额外打螺丝或者涂胶固定，安装效率比传统螺丝固定的插座高很多，后期拆卸维护时只需要用平口工具撬动外沿就能整体取出，不会破坏安装面的饰面。内部的插套固定座做了定位卡槽设计，铜件插套卡入卡槽后不会因为插头插拔的作用力出现移位，火线、零线的走线槽在固定座背面做了分隔设计，避免导线绝缘层磨损后出现短路风险，插套入口处做了导向倒角，插头插脚插入时能顺着倒角滑入夹持位，不会出现插脚顶偏、插不进去的情况。

　　安装边界方面，这类圆形插座的外沿直径比嵌入壳体直径大4毫米左右，适配的安装开孔直径和嵌入壳体外径保持0.2毫米的间隙配合，开孔深度只要大于壳体整体嵌入深度3毫米就能顺利安装，不需要预留多余的内部走线空间，因为壳体背面做了导线收纳的浅槽，接入的电源线可以顺着浅槽排布，不会因为导线顶到安装孔底部导致插座装不到位。外沿的厚度控制在1.5毫米，安装后和安装面的贴合缝隙小于0.1毫米，不会积灰也不会出现明显的安装台阶，整体视觉一致性更好。

　　从实际工程选型的角度看，这类插座的壳体采用阻燃绝缘材质，表面做了哑光磨砂处理，日常使用时不容易留下划痕和指纹，插套采用高弹性铜合金材质，反复插拔五千次以上依然能保持足够的夹持力，不会出现插头松动、接触不良打火花的问题。和方形插座相比，圆形结构的抗扭性能更好，插头插拔时产生的扭转力会均匀分散到整个环形卡接结构上，不会像方形插座那样因为受力集中在边角位置出现面板开裂、固定位松脱的问题。在一些有清洁要求的场景，圆形外沿和安装面之间没有卫生死角，用抹布擦拭时能一次性擦过整个面板，不会像方形面板那样在边角位置积留污渍。

　　结构建模的时候，要重点注意卡爪的倾斜角度和弹性变形量，卡爪的倾斜角度控制在15度时，推入安装孔的阻力最合适，不会因为阻力太大导致安装困难，也不会因为角度太小导致卡紧力不足、插座容易从开孔里脱出。插套的夹持片开口尺寸要比标准插脚厚度小0.3毫米，保证插脚插入后有足够的接触压力，同时夹持片的圆角要和插脚的倒角匹配，避免插入时刮伤插脚表面的镀层。内部的走线槽宽度要比常用的电源线外径大1毫米，方便布线时导线顺利卡入槽内，同时槽位边缘做圆角处理，不会割破导线的绝缘层。
