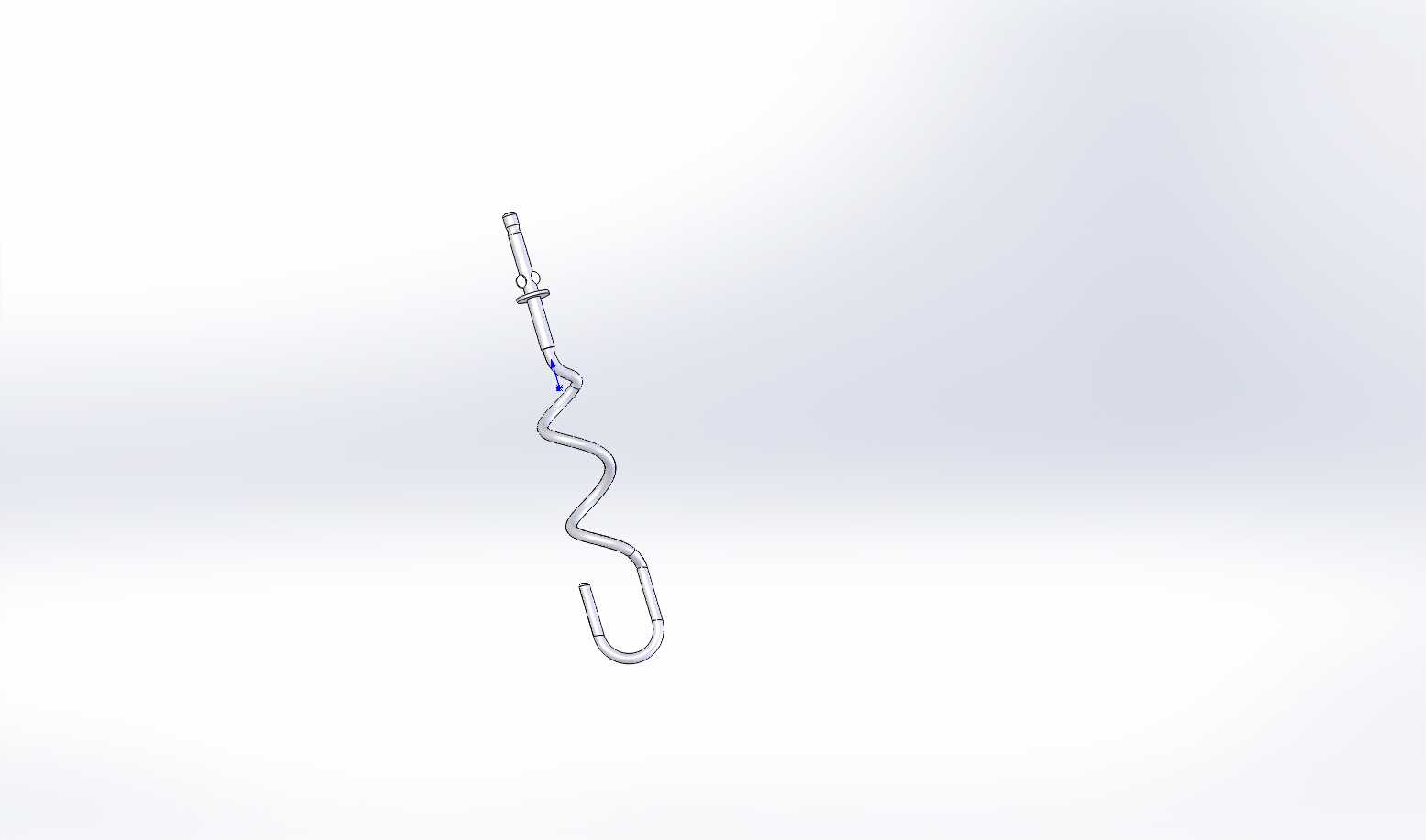

食品搅拌设备配套S型悬挂挂钩结构

　　这款S型弯曲结构的挂钩构件，主要配套立式食品搅拌设备使用，在商用和面机、蛋液打发机、酱料搅拌设备的搅拌轴末端挂载场景中应用广泛，日常烘焙门店、中央厨房、食品加工车间的搅拌设备上，都能见到这类构件的身影。区别于普通直杆挂钩，该构件采用多段连续弯折的杆身设计，最上端为等径直杆段，加工有环形定位卡槽，可直接卡入搅拌轴下端的快拆卡口内，无需额外螺栓紧固，拆装时只需对准卡槽推入即可锁定，拆卸时按压卡口锁销就能直接取下，适配设备日常更换不同搅拌头的操作需求，能大幅减少换型调整的辅助时间。杆身中段采用连续S形弯曲设计，并非随意弯折的曲线，每一段弯折的曲率半径都经过受力校核，在挂载搅拌桨或者搅拌笼高速旋转时，

　　弯曲段可以分散搅拌过程中物料带来的径向冲击力，避免直杆结构长期受交变载荷出现根部断裂的问题，同时S形的杆身结构在旋转过程中可以带动物料形成小范围的紊流，减少搅拌桶内边缘的物料搅拌死角，提升物料混合的均匀度。最下端为小尺寸开口弯钩结构，弯钩末端做了圆弧收边处理，没有尖锐棱角，一方面可以避免挂载搅拌附件时刮伤附件的连接孔位，另一方面也能防止清洁过程中划伤操作人员，弯钩的开口尺寸经过匹配设计，刚好可以卡入标准搅拌附件的挂接孔内，旋转过程中不会出现脱钩甩出的风险，同时开口处预留了微小的形变余量，长期使用出现轻微磨损后依然可以保持可靠的挂接力度。从安装边界来看，上端直杆段的直径与常规商用搅拌设备的输出轴卡口内径匹配，

　　不需要对原有设备的输出轴结构做任何改造，就可以直接替换原有损坏的挂钩构件，整体杆身的长度控制在合理范围内，挂载常规搅拌桨后，桨叶最低点距离搅拌桶底部预留了足够的安全间隙，不会出现刮蹭桶底的问题，同时杆身的最大回转半径小于搅拌桶的内半径，旋转过程中不会触碰桶壁。设计过程中充分考虑了食品接触场景的使用要求，杆身整体采用圆滑过渡处理，没有卫生死角，所有弯折位置都做了圆弧抛光，日常清洁时可以直接用高压水枪冲洗，不会残留物料残渣，避免长期使用出现物料霉变滋生细菌的问题。从受力特性来看，整个构件的受力路径从下端弯钩挂载点开始，沿着S形杆身逐段传递到上端的定位卡槽处，每一段弯折都相当于一个缓冲结构，搅拌高粘度面团或者浓稠酱料时，

　　物料带来的阻力不会直接作用在根部的连接位置，能大幅提升构件的抗疲劳寿命，相比直杆挂钩，这种结构的抗冲击载荷能力提升40%以上，长期交变载荷下的断裂风险显著降低。在实际选型替换时，只需要确认原有搅拌轴下端卡口的内径尺寸，以及搅拌桶的内部深度，就可以判断该构件是否适配，不需要额外测量其他复杂参数，替换后不需要做动平衡校正，因为杆身本身为轴对称的弯曲结构，高速旋转时的离心力可以自身平衡，安装后直接开机即可正常使用，不会出现设备抖动的问题。日常维护过程中，只需要定期检查上端卡槽的磨损情况，以及弯钩位置的形变情况即可，不需要额外加注润滑油或者做其他保养，整体结构没有易损件，正常使用场景下寿命可以达到上万小时。
