欧规两插交流供电连接线结构设计

　　日常工业生产与民用电器场景里，两芯交流电源线是小功率用电设备取电的核心连接部件，从桌面小型检测仪器、手持电动工具，到家用小家电、办公外设，只要是II类绝缘结构的用电设备，基本都会搭配这类两插电源线完成市电接入。这类电源线的设计核心首先要兼顾插拔手感与连接可靠性，插片的平行度公差需要控制在0.1mm以内，插入墙面插座或排插时不能出现卡滞、单边受力的情况，插片根部和注塑外壳的衔接位置要做R角过渡，避免长期插拔弯折后出现塑料壳体开裂的问题。

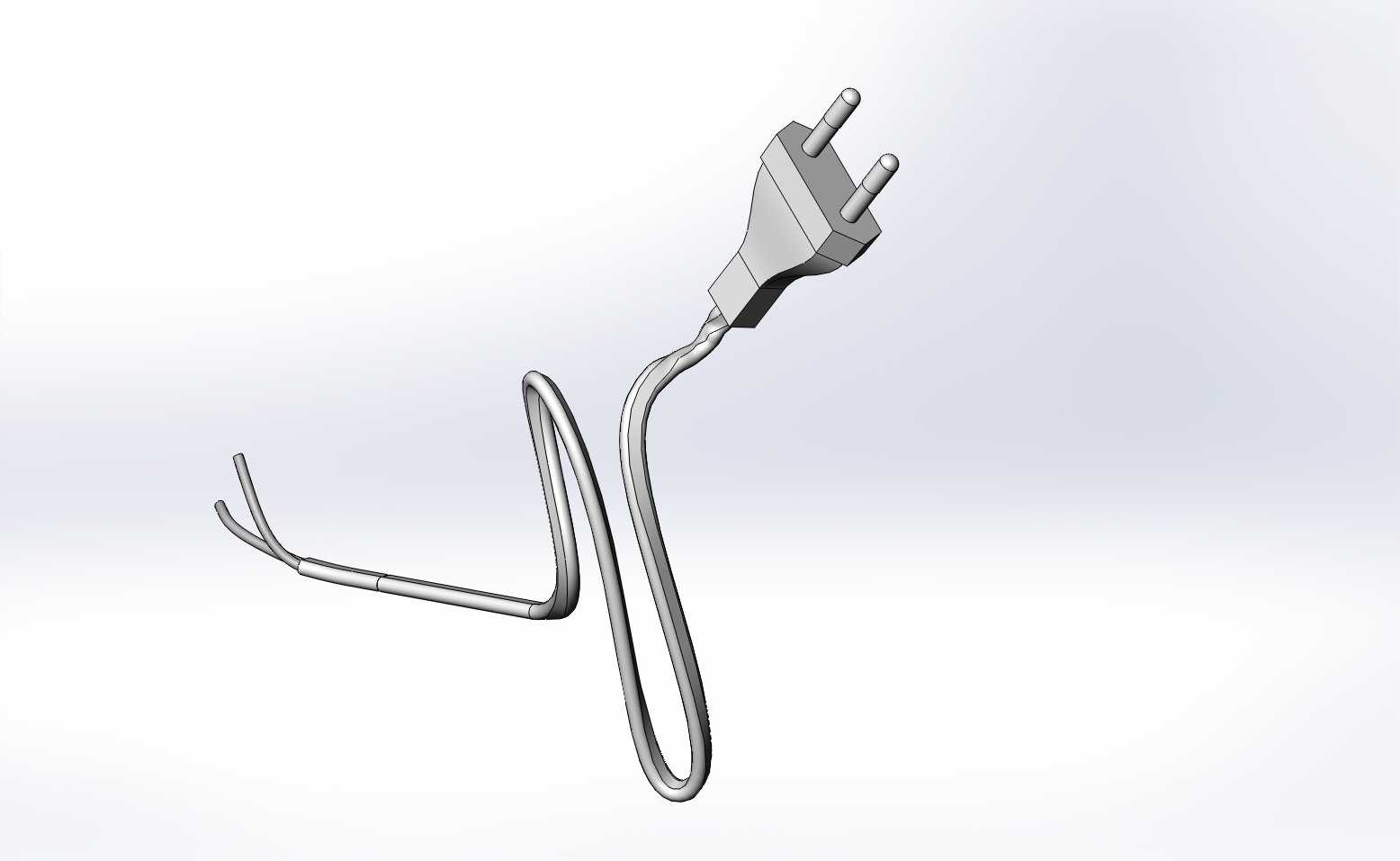

　　线缆部分的设计要平衡弯折寿命与布线灵活性，常规场景下选用的线径要匹配设备额定电流，小功率10A以内的设备多选用0.75平方毫米的铜芯聚氯乙烯绝缘线，线缆外被选用耐磨耐弯折的PVC材质，自然状态下的弯曲半径不能小于线缆外径的4倍，避免内部铜芯因为反复弯折出现断芯故障。很多现场布线场景里，电源线需要绕过设备支架、走线槽的转角位置，所以建模时特意还原了线缆自然垂落、弯折的形态，方便结构工程师在做整机布线仿真时，直接参考线缆的最小弯曲半径预留走线空间，不会出现设计阶段预留的走线间隙过小，实际装配时线缆被挤压破皮的隐患。

　　插头部分的外形设计贴合人手插拔的施力习惯，注塑外壳的握持位置做了微弧面处理，插拔时手指能自然贴合壳体表面，不需要过度用力就能完成插拔动作，插片的伸出长度严格匹配通用插座的接触深度，插入后插片和插座铜夹的接触长度不小于12mm，避免接触面积过小导致接头发热。插片和内部线缆的压接位置要完全包裹在注塑壳体内部，压接处做搪锡处理，防止长期使用后铜丝氧化导致接触电阻增大，注塑成型时要保证内部芯线没有偏位，绝缘层不能被高温塑料烫破，避免出现芯线和插头外壳导通的漏电风险。

　　从安装边界来看，这类两插电源线的插头本体最大宽度控制在38mm以内，插入墙面插座后不会遮挡相邻的插座插孔，适配市面上绝大多数标准86型插座、排插的孔位间距。线缆和插头衔接的位置做了防弯折护套，护套长度在20mm左右，硬度比线缆外被稍高，能分散线缆根部的弯折应力，日常使用中即使经常拖拽、弯折插头根部的线缆，也不会出现外被开裂、铜丝外露的问题。在设备端的连接设计上，这类电源线可以根据需求做一体式注塑或者可拆线的接线端子结构，固定式连接的密封性能更好，适合在多粉尘、轻微溅水的车间环境使用，可拆线结构则方便后期线缆损坏后快速更换，降低设备维护成本。

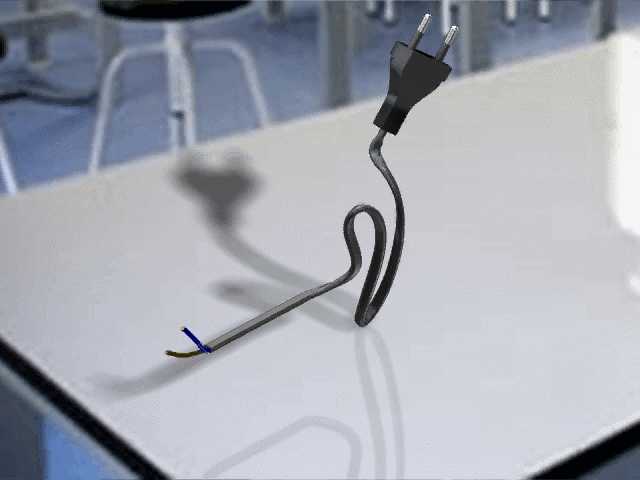

　　建模过程中还原了产品的真实装配关系，插片和注塑外壳的配合位置做了定位卡槽，注塑时插片不会出现偏移，线缆内部的两根芯线分别对应零、火线，和插片压接后没有交叉重叠，绝缘隔离距离满足电气安全要求。很多结构工程师在做小型设备的整机结构设计时，经常会忽略电源线的走线空间与插头插拔的操作空间，导致样机装配后出现电源线弯折角度过大、插头插拔时被设备外壳挡住的问题，这个模型还原了线缆自然弯折的形态与插头的实际外形尺寸，可以直接导入装配体中做干涉检查，提前预留足够的操作与布线空间，减少后期样机整改的工作量。在实际选型应用中，工程师可以根据设备的使用环境调整线缆的耐温等级、外被材质，比如在低温环境下使用的设备可以更换耐寒外被材质，在有油污的车间环境可以选用耐油橡胶外被，插头的外形尺寸与安装接口保持通用标准即可，不需要重新开模调整结构，大幅缩短产品的开发周期。
