四键联动琴键式电气开关结构设计

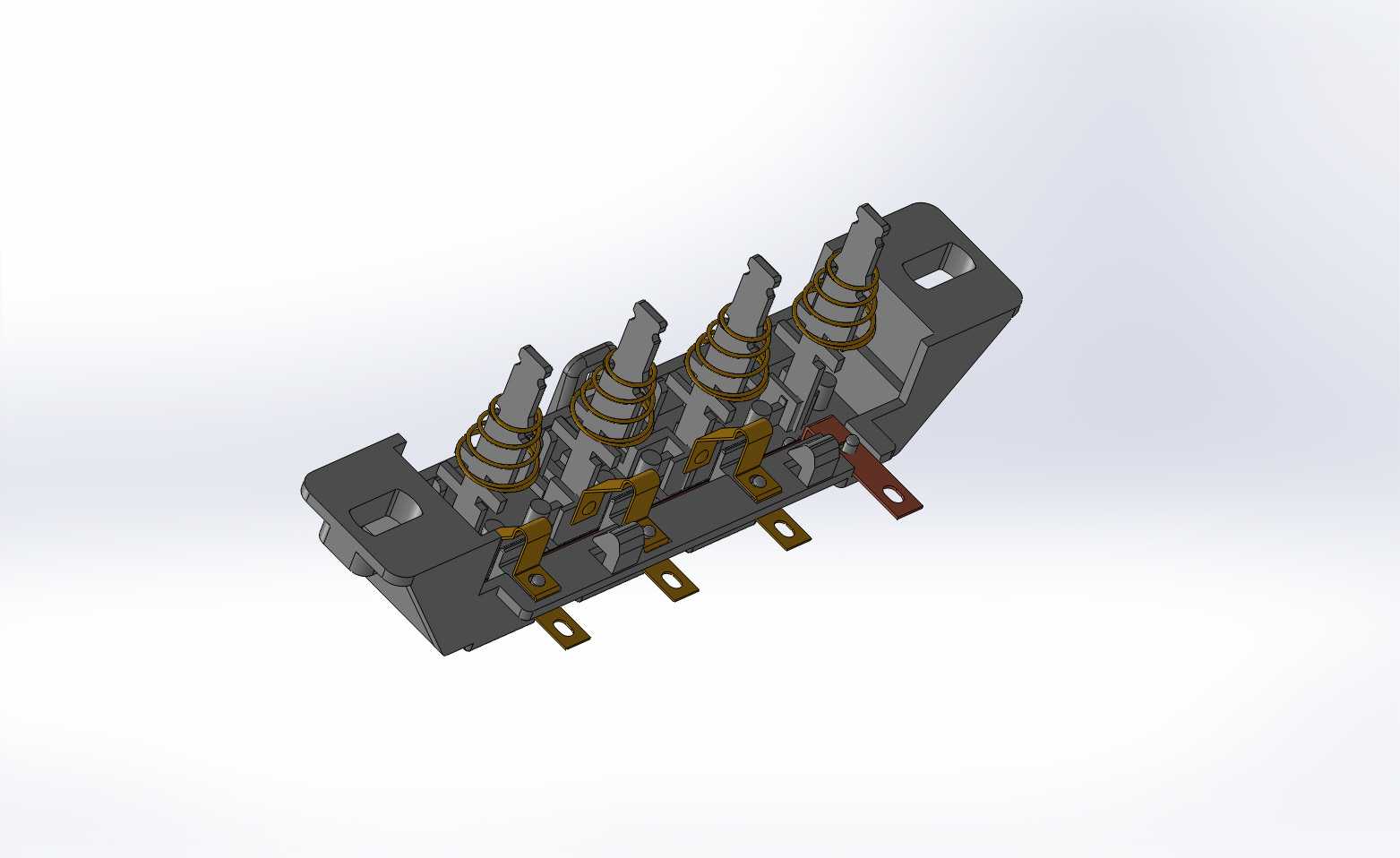

　　这类琴键式开关常应用在小家电控制回路、老式音频设备输入切换、小型机电设备功能档位选择场景中，核心作用是通过按压操作实现回路通断与档位互锁，相比普通翘板开关，其按键排布规整，操作反馈清晰，多档位集成度更高，能在狭小的面板空间内实现多路信号或电源的切换控制。从结构设计逻辑来看，这款四键联动的开关采用底座承载所有功能组件，底座两侧预留的安装耳是整款部件的安装定位基准，安装耳上开有贯通的安装孔，适配M3规格的紧固件，可直接固定在设备内部的塑料支架或者金属安装板上，安装时需要保证按键伸出方向与设备面板的开孔对齐，预留的按键行程间隙不小于2mm，避免按压过程中按键与面板卡滞。每个独立按键单元都配套了复位弹簧，弹簧套在按键导柱外侧，

　　一端抵在底座的弹簧定位槽内，另一端顶住按键底部的限位台阶，保证按键按下撤去外力后能可靠回弹到初始位置，弹簧的线径、自由长度和刚度经过匹配，按压行程控制在4mm左右，按压力度维持在1.2N-1.8N区间，既不会因为力度太轻导致误触发，也不会因为按压力度过大造成操作手感生涩。按键下方的导电接触片采用悬臂式铜质结构，接触片一端固定在底座的接线端子上，另一端随按键下压动作与静触点接触导通，四个按键之间设置了互锁滑杆，当其中一个按键按下锁定时，滑杆会将其余已按下的按键顶起复位，实现单档位选中的互锁逻辑，同时也支持按需调整为无互锁的独立触发模式，适配不同的控制需求。底座采用阻燃热塑性塑料注塑成型，内壁设置了多道导向筋，与按键侧面的导向槽配合，

　　限制按键按压过程中的径向晃动，导向筋的配合间隙控制在0.1mm-0.15mm，既保证滑动顺畅，也避免间隙过大导致按键歪斜。接线端采用插片式结构，适配6.3mm规格的标准接插件，接线时不需要焊接，直接将配套的端子插牢即可，能提升装配接线的效率，插片与底座之间设置了防脱倒刺，避免拉扯线束时插片从底座中脱出。从安装边界来看，整款开关的整体长度约72mm，宽度约28mm，底座高度约22mm，按键伸出底座顶面的高度约8mm，设备面板开孔需要匹配四键的排布位置，单按键的操作面尺寸约10mm*12mm，相邻按键的中心间距为16mm，保证手指按压时不会误触相邻按键。设计过程中需要重点关注几个细节：一是弹簧的定位可靠性，弹簧两端的定位槽深度要足够，

　　避免按键按压过程中弹簧弹出卡滞；二是互锁滑杆的行程匹配，滑杆的滑动行程要与按键的锁定行程对应，保证互锁动作可靠，不会出现两个档位同时锁定的情况；三是导电接触片的接触压力，接触片的弹力要保证接触电阻小于50mΩ，避免长期使用后接触不良导致回路发热；四是底座的耐温性能，因为开关在导通额定电流时触点会产生一定温升，底座材料需要满足125℃的耐温要求，避免长期受热出现变形。这类开关在实际选型应用时，需要根据被控回路的额定电压、额定电流匹配触点的载流能力，这款结构的开关触点载流能力通常在3A/250VAC级别，适合控制信号回路或者小功率负载的直接通断，如果用于控制大功率负载，需要搭配继电器或者接触器使用，不能直接带大负载通断，避免触点烧蚀缩短使用寿命。另外，按键的操作面可以根据设备的外观需求做不同的表面处理，比如磨砂、丝印档位标识，或者搭配不同颜色的按键帽，方便用户区分不同档位的功能。
