标准比赛用网球曲面结构三维数模

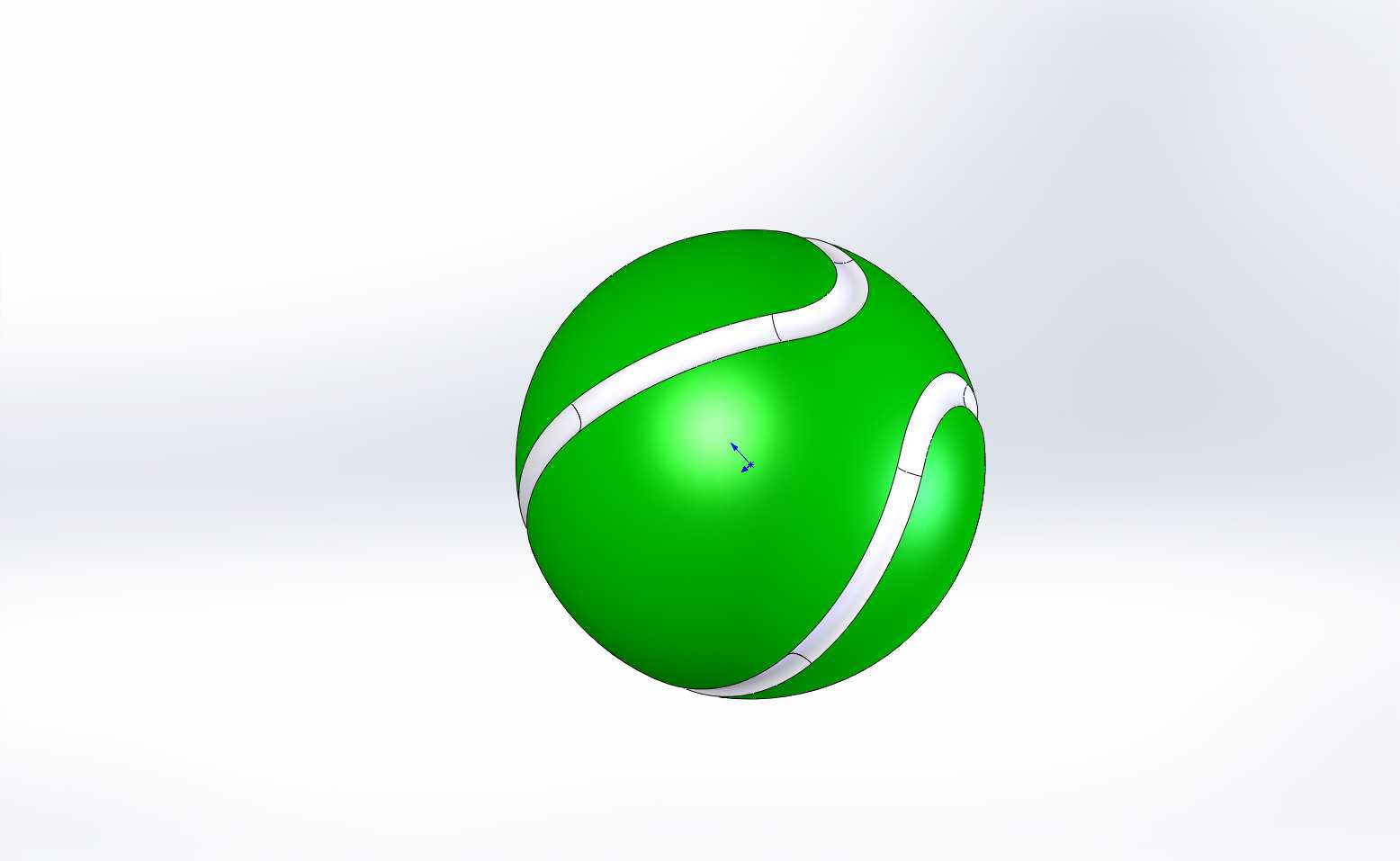

　　日常做体育器材相关的结构验证时，常需要用到标准球类的基准数模，这款网球的三维结构完全参照国际网联认证的比赛用球尺寸规范搭建，整体为正球形基础结构，外表面的白色拼接缝完全还原真实网球的羊毛毡拼接逻辑，没有做简化的贴图处理，每一道接缝的弧度、宽度、走向都和实物保持一致，建模时先以直径65.4mm到68.6mm的标准比赛球尺寸区间做基准球体，再通过投影曲线把拼接纹路映射到球面，之后做等距偏移做出接缝的凹陷效果，表面的绿色区域对应羊毛毡覆盖层，做了0.8mm的厚度偏移，还原真实球体的包覆层结构，没有把球体做成单一实心曲面，方便后续做材质渲染、碰撞仿真或者3D打印验证时直接调用分层结构。

　　从实际应用场景来说，这个数模可以直接用在网球发球机的击球机构仿真里，之前做发球机的摩擦轮间隙调试时，就是用同款参数的网球数模做运动仿真，验证摩擦轮的压紧量、出球角度和球体形变的关系，避免实物测试时反复调整参数浪费时间；也可以用在体育用品展示的动画制作里，因为曲面是连续G2顺滑过渡，渲染时不会出现棱角破面，不管是做产品宣传的旋转动画，还是做VR场景里的互动道具，都不需要再重新补面修模。

　　设计过程中没有做多余的结构简化，很多网上找的免费网球数模会把拼接缝做成贴图，或者把接缝的弧度做的过于生硬，和真实球体的拼接逻辑不符，做碰撞仿真时会因为曲面不连续出现计算错误，这个数模的每一段拼接曲线都是通过球面相交生成的，所有曲面之间的连接都做了曲率连续处理，接缝处的圆角半径统一为1.2mm，和真实网球的缝线压边宽度一致，不管是导入动力学仿真软件做弹跳、旋转的受力分析，还是导入CAM软件做加工验证，都不会出现几何错误。

　　从安装边界和适配性来说，这个球体的基准原点设置在球心位置，所有特征都是以球心为基准做的对称建模，导入装配体时不需要重新找正基准，直接配合球心坐标就可以完成定位，适配绝大多数网球相关设备的装配空间，比如网球收集器的网兜间隙、网球训练器的击球点定位，都可以直接用这个数模做干涉检查，不需要额外调整尺寸比例。另外表面的纹路走向完全参照真实网球的交错拼接逻辑，不是简单的环形纹路，做空气动力学仿真时，可以准确模拟网球飞行时的气流扰动，还原马格努斯效应的受力情况，对于做球类运动轨迹研究的场景，这个数模的结构精度完全满足计算要求，不需要再二次重构曲面。

　　建模时特意把包覆层和内部球体做了分开的实体特征，不是合并成单一实体，后续如果需要做球体的弹性形变仿真，可以直接给内部橡胶层、外部毛毡层分别赋予不同的材料参数，不需要再拆分实体，节省建模时间。所有特征的参数都做了全约束，没有悬空的草图或者自由曲面，修改整体直径时，所有的拼接纹路、接缝圆角都会跟着同步更新，适配不同尺寸的训练用球、儿童用球的建模需求，不需要从头开始搭建曲面，直接修改基准球体的直径参数就可以生成对应尺寸的网球数模，对于系列化产品的设计来说，能大幅提升建模效率。
