多形变径弹簧机械结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:494654
  • 多形变径弹簧机械结构三维设计
  • 多形变径弹簧机械结构三维设计

  在各类需要缓冲、储能、复位以及力值补偿的机械结构场景中,异形截面与变径设计的弹簧始终是结构工程师选型时的重点考量部件,这类弹簧不同于常规等径圆柱螺旋弹簧的线性刚度特性,能够在有限的安装空间内实现非线性的力值输出,适配更多紧凑布局下的功能需求。从实际应用场景来看,这类多形弹簧常被用于小型自动化设备的执行端复位结构、精密检测设备的缓冲限位组件、小型动力机具的振动缓冲单元,甚至部分消费类机械产品的按键回弹、舱体锁紧结构中,相比标准圆柱弹簧,它能在相同的安装高度下提供更宽的刚度变化区间,避免常规弹簧在压缩行程末端出现的刚度陡增、冲击载荷过大的问题。

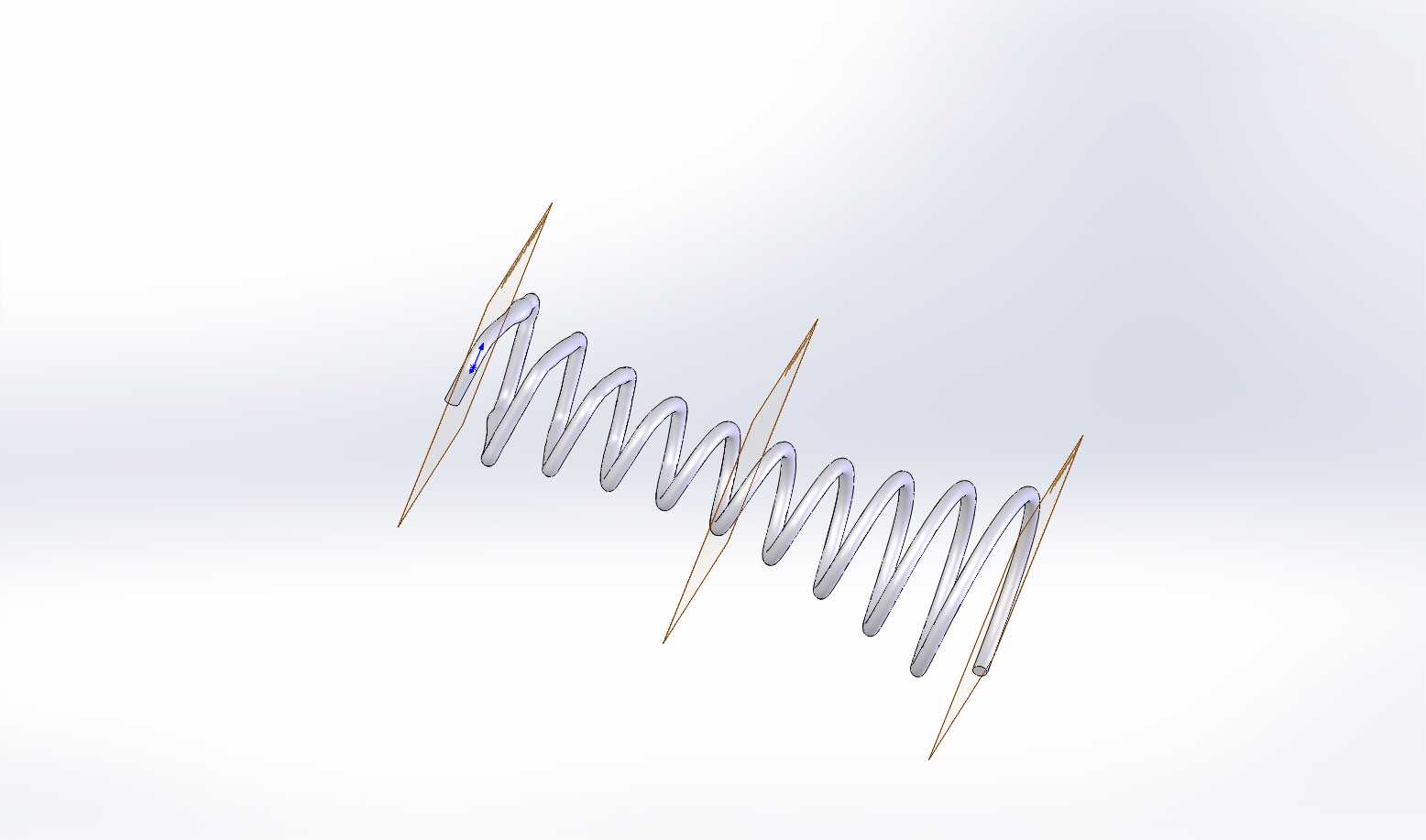

  从设计思路层面展开,这类弹簧的建模首先需要明确不同工作行程下的力值要求,先通过力学计算确定各圈弹簧的中径变化梯度、簧丝直径的匹配值,再结合安装边界的空间约束调整螺旋升角的变化规律,避免弹簧在压缩过程中出现圈与圈之间的干涉、卡滞问题。建模过程中需要重点关注簧丝的扫掠路径连续性,变径段的过渡曲率需要平滑处理,不能出现曲率突变的折角,否则在实际受力时会在折角位置产生应力集中,大幅降低弹簧的疲劳寿命,甚至在交变载荷下出现断裂失效。

  外形尺寸与安装边界的处理上,这类弹簧的两端支撑圈需要根据安装座的结构做对应设计,若采用内孔定位的安装方式,弹簧端部的外径需要与安装孔保持0.2-0.5mm的间隙,避免安装时出现卡滞;若采用芯轴定位的方式,弹簧的内径需要比芯轴直径大0.3-0.6mm,预留出弹簧受力变形时的径向膨胀空间,防止弹簧压缩时抱紧芯轴导致复位卡滞。弹簧的有效圈数需要结合总压缩行程确定,保证在最大压缩量下,有效圈之间仍保留合理的间隙,避免并圈时产生的金属冲击噪声与额外载荷。

  从功能特性来看,这类多形弹簧的刚度会随着压缩行程的增加逐步提升,在初始压缩阶段刚度较低,能够提供柔和的接触力,在行程末端刚度快速上升,起到硬限位的保护作用,这种非线性的刚度曲线刚好匹配很多机械结构的力值需求:比如设备舱门的锁紧结构,初始关闭阶段只需要较小的力克服弹簧弹力,关闭到位后弹簧刚度上升提供足够的锁紧力,避免舱门因为设备振动意外松脱;又比如精密检测设备的测头缓冲结构,测头接触工件时初始弹力较小,不会划伤工件表面,当测头位移超过设定阈值后弹簧刚度快速上升,触发限位信号保护测头不受过载冲击损坏。

  建模过程中还需要考虑弹簧的端部磨平处理,两端的支撑圈通常需要磨平3/4圈以上,保证弹簧安装后的垂直度,避免弹簧受压时出现侧向弯曲,导致力值输出偏移。对于变径过渡段的簧丝曲率,需要通过有限元应力分析做校核,确保最大应力位置的应力值低于簧丝材料的许用应力,同时针对交变载荷的使用场景,需要校核弹簧的疲劳寿命,调整过渡段的曲率半径降低应力集中系数,满足长期循环使用的可靠性要求。在实际选型替换时,这类弹簧不能直接用等刚度圆柱弹簧等效替换,必须匹配原结构的力值-位移曲线,否则会出现复位力不足、缓冲失效、行程超限等一系列问题,三维建模阶段就需要把不同压缩量下的弹簧外形轮廓做干涉检查,确认弹簧在全行程内不会与周边的结构件发生剐蹭,尤其是在紧凑安装空间内,弹簧变形后的径向尺寸变化必须纳入干涉检查的范围,避免实际装配后出现运动卡滞。
