带线摆杆式微动开关结构设计

　　在各类自动化生产线、小型机电设备、家电控制回路里，这类带摆杆的微动开关是极为常见的信号触发元件，很多设备的位置检测、行程限位、状态反馈功能都要靠它实现。比如小型输送线的工件到位检测、家电门盖的闭合状态判断、电动工具的触发控制、工业控制柜内的联锁信号触发，都能见到这类元件的身影，它的核心作用是通过微小的机械位移触发触点通断，把机械位置信号转化为电信号，传递给后端控制回路。

　　从结构设计来看，这款微动开关采用了摆杆式触发结构，相比直按式的微动开关，摆杆结构可以放大触发行程，不需要触发件直接对准按钮中心，只要触碰到摆杆的任意有效区域，就能带动内部的动作簧片完成触点切换，对安装对位的公差容忍度更高，很适合用在触发件位置有小幅偏移、或者触发行程较长的场景。开关本体采用阻燃工程塑料外壳，两个安装孔位对称布置在本体下部，安装时可以通过M2或者M2.5的螺丝直接固定在设备安装板上，安装孔的中心距是这类小型微动开关的常规尺寸，适配市面上多数通用安装位，不需要额外做定制安装支架。

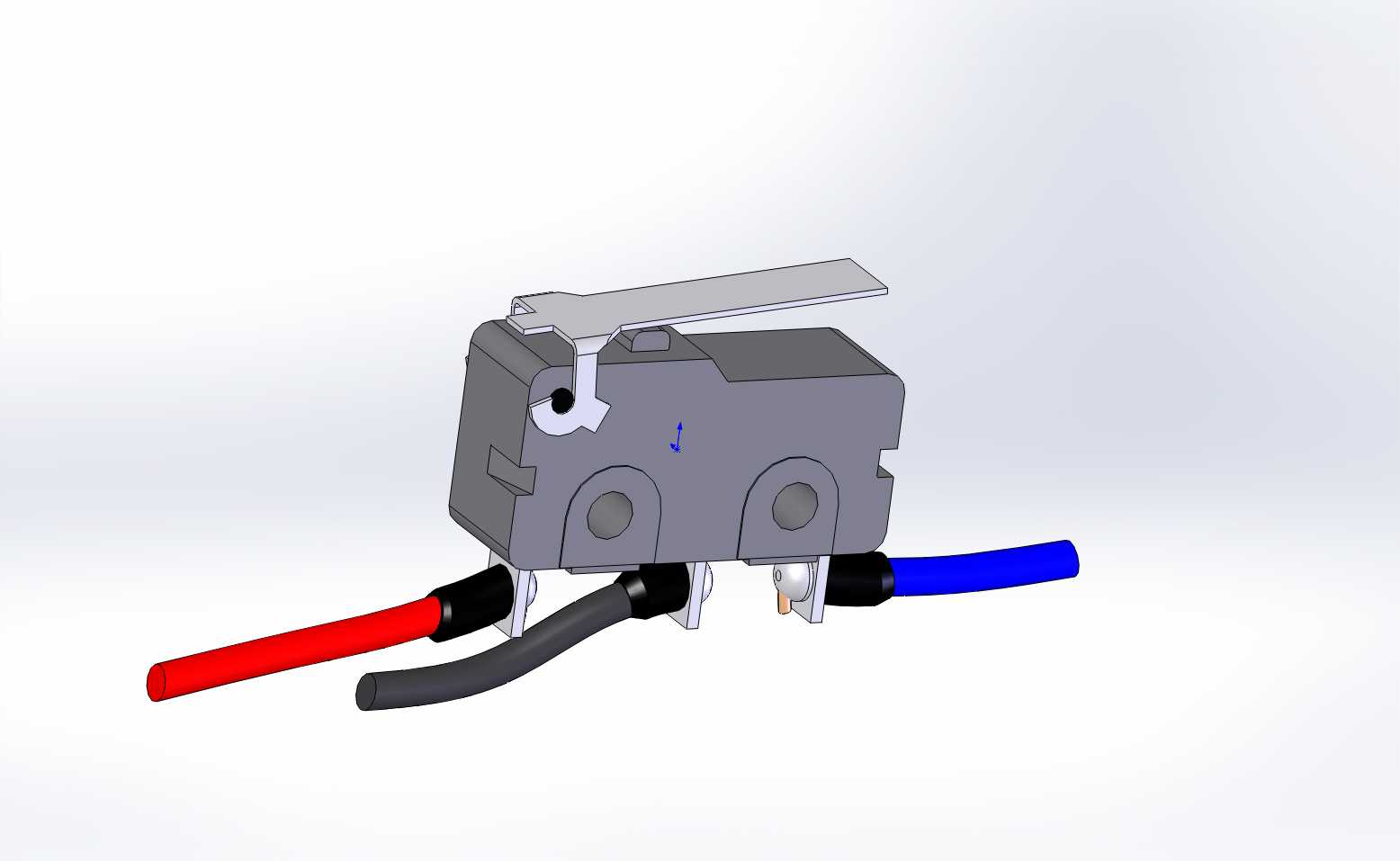

　　出线部分采用了三根引线的设计，分别对应公共端、常开端、常闭端，引线直接从本体尾部引出，省去了用户自行焊接端子的步骤，引线外层采用耐弯折的PVC绝缘层，黑色、红色、蓝色的线色区分符合常规电气接线规范，现场接线时可以快速区分触点类型，减少接线错误的概率。摆杆部分采用薄金属冲压件，表面做了防锈处理，摆杆的转动支点做了限位结构，不会因为外力过大导致摆杆过翻损坏内部簧片，摆杆的触发角度覆盖了从水平位置向下按压的有效行程，触发压力控制在常规微动开关的操作力区间，既不会因为压力过小导致误触发，也不会因为压力过大增加触发件的负载。

　　内部的触点结构采用速动簧片设计，不管外部触发的速度快慢，触点的通断速度都是由簧片本身的弹跳特性决定，不会因为外部触发速度慢导致触点缓慢接通、拉弧烧蚀的问题，能有效延长触点的电气寿命。开关本体的密封结构做了基础的防尘设计，适合用在普通室内工业环境，没有做防水密封结构，不适合直接用在淋水、多粉尘的恶劣户外场景，如果要在这类场景使用需要额外加装防护套。

　　在做三维建模的时候，这类开关的建模重点要还原安装孔位的位置尺寸、摆杆的转动行程范围、引线的出线方向和最小弯曲半径，很多工程师在做设备布局的时候容易忽略引线的弯曲空间，导致实际装配时引线被挤压破皮，引发现场短路故障。建模时还要注意摆杆的极限位置，要把摆杆压到底的位置和自由状态的位置都做出来，在装配体里做干涉检查的时候，要确认触发件在全行程范围内不会和开关本体、摆杆发生硬碰撞，避免长期使用过程中撞坏开关外壳。

　　选型使用的时候要注意，这类微动开关的触点载流量不大，一般用来传递控制信号，不能直接用来驱动大功率负载，如果需要控制大电流回路，要搭配中间继电器或者接触器使用，避免触点过载烧蚀。安装的时候要保证固定螺丝的锁紧力矩在合适范围，不要用力过大拧裂塑料外壳，也不要因为力矩过小导致开关在设备运行过程中移位，出现触发失效的问题。接线时要注意引线的受力方向，不要让引线直接承受外力拉扯，引线的弯曲半径不要小于线径的5倍，避免引线根部断线。

　　从结构细节来看，开关本体上的定位凸台可以在安装时卡在安装板的定位孔里，防止螺丝锁紧的时候开关本体发生转动，保证摆杆的触发方向和设计方向一致。摆杆和内部按钮的接触位置做了圆弧过渡，不会因为长期摩擦导致按钮磨损，延长机械寿命。本体的合模缝位置做在侧面，不会影响安装面的平面度，安装时可以和安装板完全贴合，不会出现晃动。
