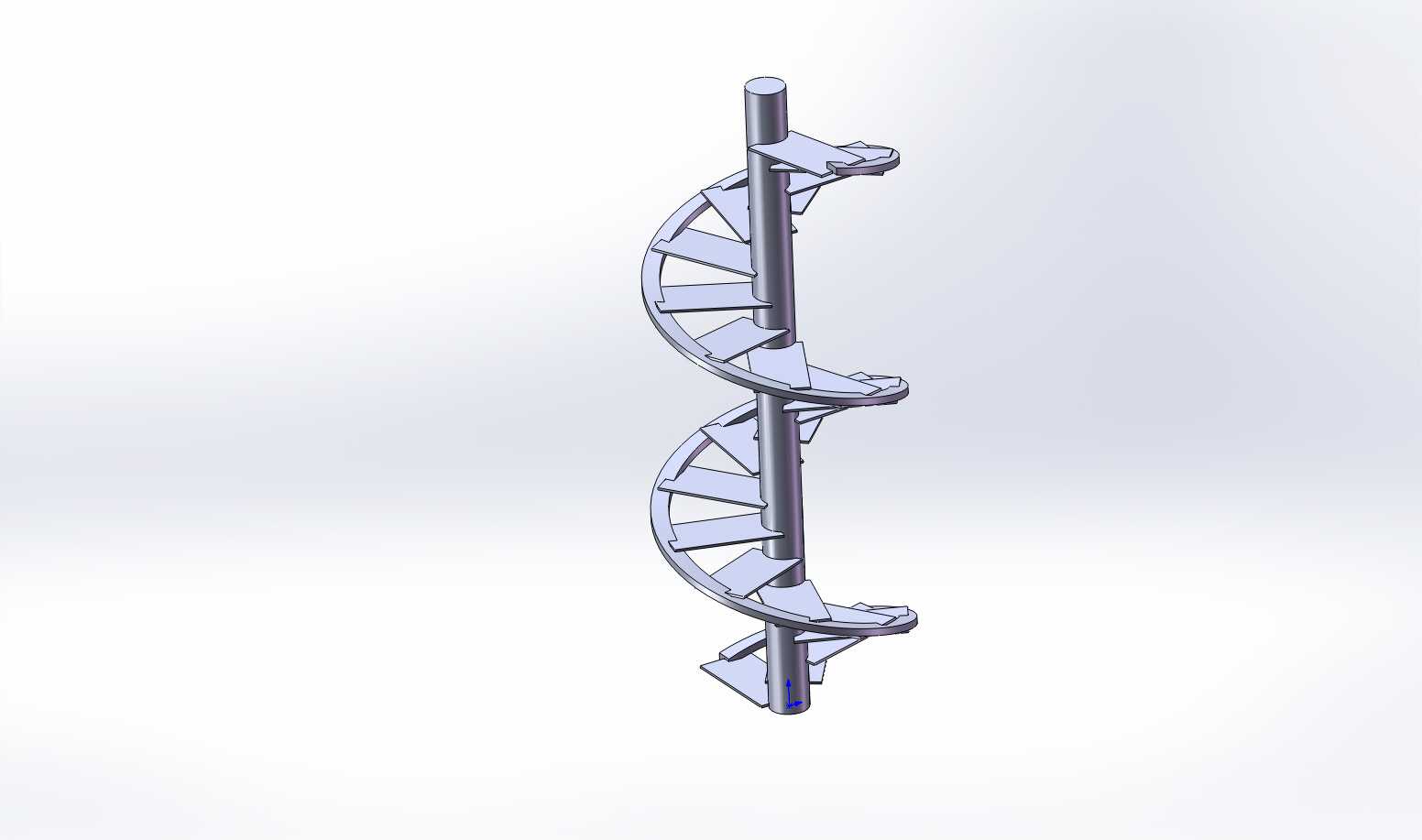

中柱式螺旋旋转梯结构三维设计

　　这款中柱承力式螺旋梯的三维结构，核心围绕小空间垂直通行需求搭建，日常应用场景覆盖小型工业操作平台登高、loft夹层通行、设备检修平台上下通道、狭小室内空间的楼层衔接，相比直跑梯能节省60%以上的水平投影占地，在层高3米以内的空间里适配性极强。整个梯具的受力逻辑完全依托中心立柱传导，所有踏步的载荷最终都汇总到中心柱上下两端的安装基点，建模时首先确定中心柱的安装同轴度基准，上下端的安装法兰面必须保持水平，避免安装后立柱倾斜导致踏步受力不均出现偏载。踏步采用扇形踏步结构，每级踏步的内侧端通过焊接或者螺栓锁附在中心柱外壁，外侧设置连续的弧形护边，既可以作为踏步的加强筋提升踏步的抗形变能力，也能避免行走时脚部从踏步外侧滑脱，

　　每级踏步的有效踩踏宽度在靠近中心柱200mm范围外保持不低于220mm，符合日常行走的脚部放置尺寸要求，踏步的垂直间距控制在200-220mm区间，匹配成年人正常步幅的抬腿高度，避免上下梯时步幅过大产生疲劳。建模过程中优先锁定中心柱的外径参数，常规适配场景下中心柱采用114mm直径的无缝钢管制作，壁厚不低于4mm，保证单柱承载时的抗弯强度，每级踏步围绕中心柱做等角度旋转排布，整梯旋转两圈即可覆盖3米左右的层高，相邻踏步的旋转角度保持一致，避免出现步幅忽大忽小的问题。安装边界方面，梯具顶部需要和上层平台的预埋钢板做焊接或者螺栓固定，底部和地面的预埋基础做刚性连接，整梯的水平投影直径控制在1.6米以内，不需要额外占用墙面做支撑，

　　完全依靠中心柱实现自承重，对于周边没有墙体可以依托的独立安装场景适配性更好。外侧的连续护边同时可以作为扶手的安装基座，不需要额外搭建独立扶手支架，减少整体的材料用量和安装工序，踏步表面预留防滑纹路的加工余量，建模时已经考虑到后期钣金折弯或者型材焊接的工艺可行性，所有转角位置都做了R3以上的圆角过渡，避免尖锐边角造成磕碰伤害。在工业场景应用时，这款梯具可以直接对接设备旁的操作平台，不需要对现有场地做大规模改造，只需要在地面和平台位置预留对应的安装固定点即可，踏步的承载能力按照单人100kg的动载荷做校核，每级踏步在最外侧受力点的形变量控制在1mm以内，长期使用不会出现踏步下沉或者歪斜的问题。相比双侧支撑的螺旋梯，

　　这款单中柱结构的零部件数量更少，现场安装时只需要按照编号依次将踏步固定在中心柱对应的定位点上，不需要复杂的现场校准工作，普通安装工人两个人配合半天即可完成整梯的组装固定。建模时已经规避了加工干涉问题，所有踏步和中心柱的连接位置都预留了足够的焊接操作空间，后期如果需要加装外围护栏，也可以直接在踏步外侧的护边上预留安装孔位，不需要额外对主体结构做改动。
