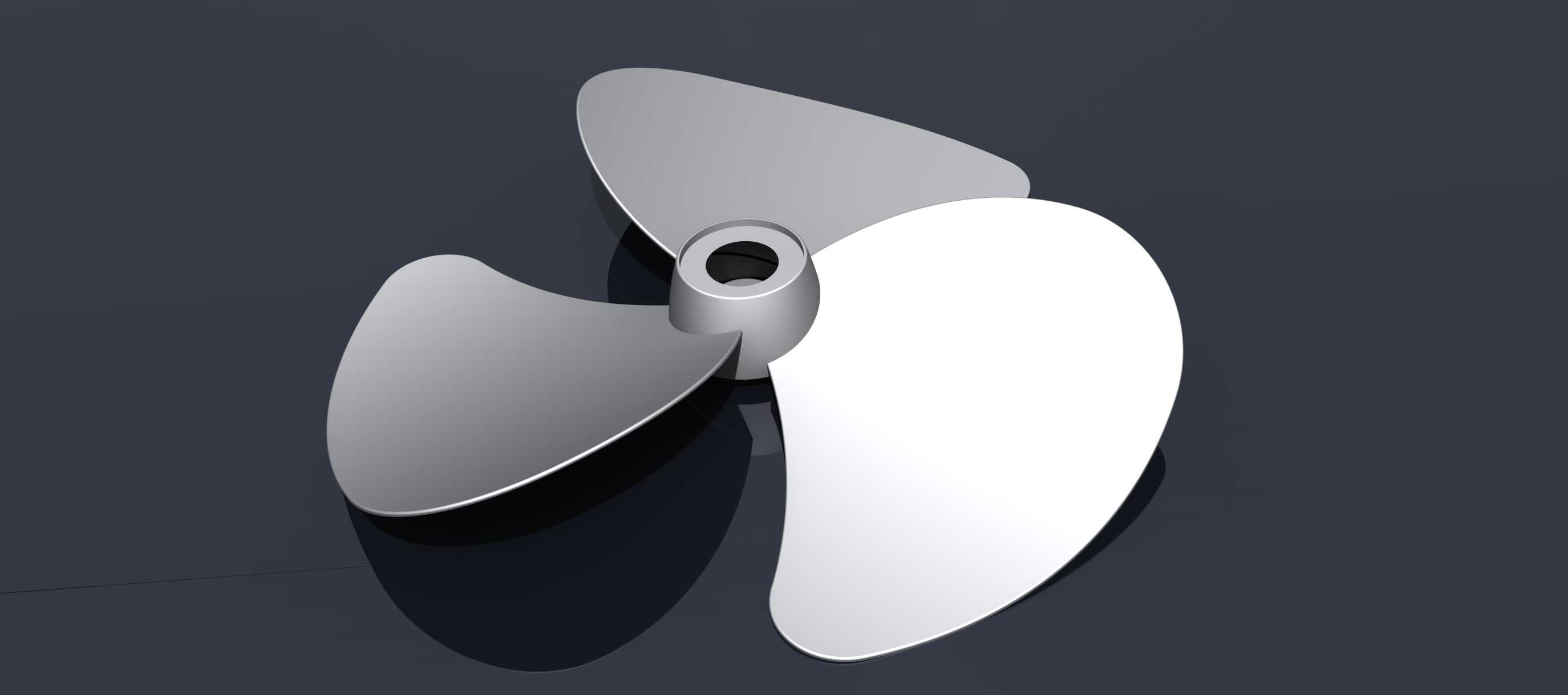

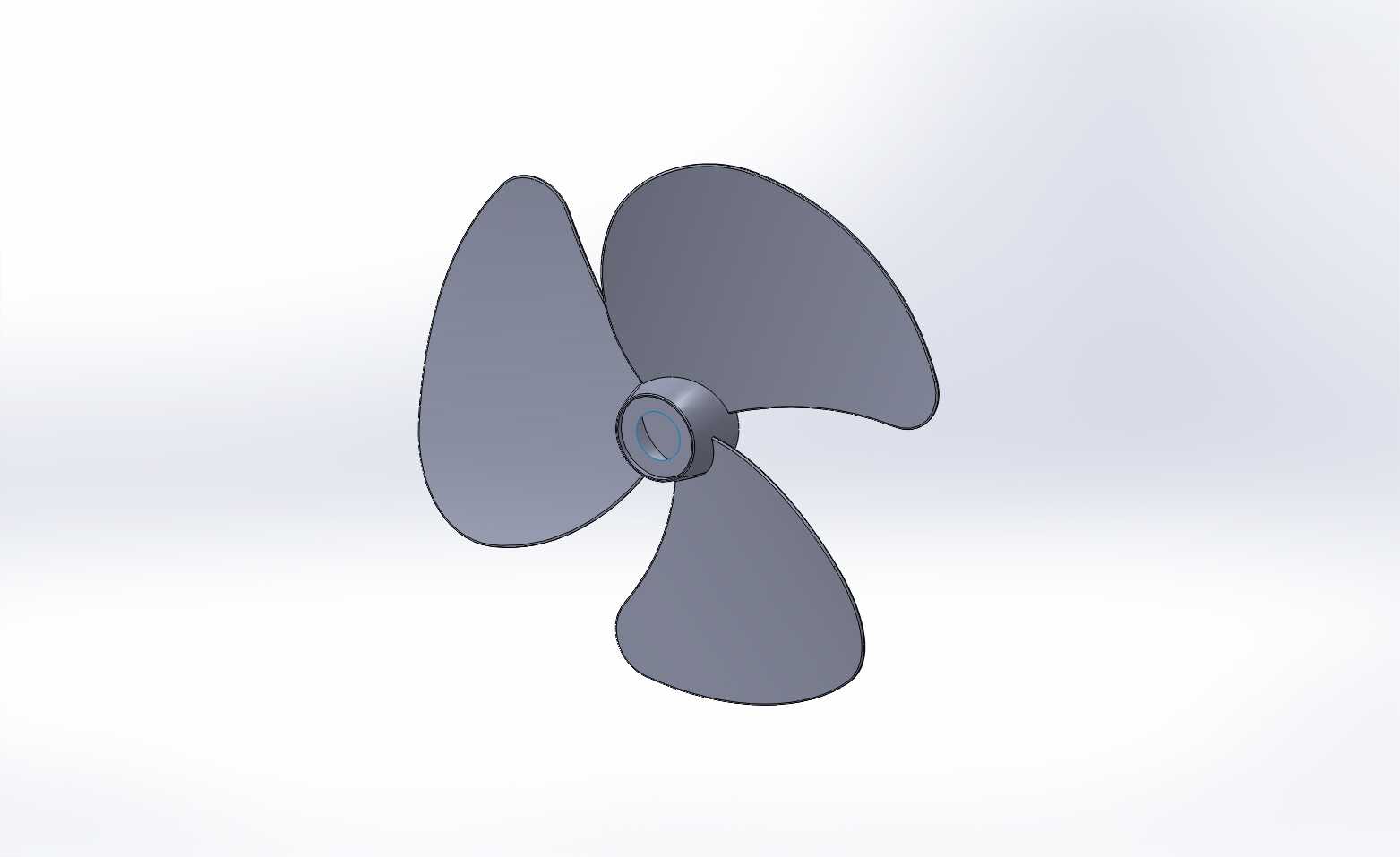

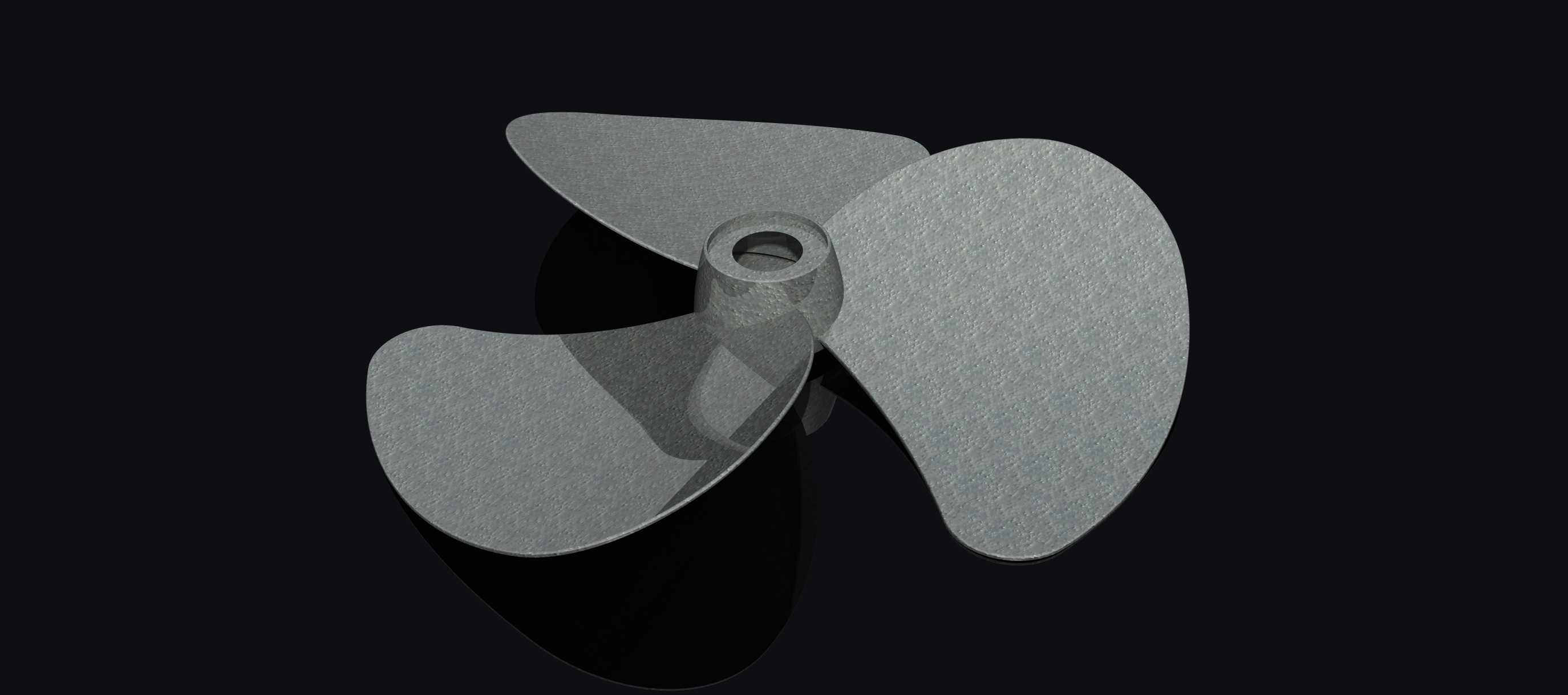

16英寸三叶轴流风机风叶结构设计

　　在民用通风、工业散热、小型送风设备的配套结构中，16英寸规格的三叶风叶是应用覆盖度极广的核心动部件，这类风叶的设计直接决定整套送风设备的风量输出、运行噪音、动平衡稳定性以及长期服役的可靠性。不同于小尺寸桌面风扇的风叶设计，16英寸的尺寸边界决定了其应用场景多落地在落地扇、工业岗位送风设备、小型设备散热排风单元、商用空气循环设备等场景，这类场景对风叶的送风距离、风压余量、运行抖动控制都有明确的工程要求。

　　从结构设计逻辑来看，三叶构型的选择是平衡送风效率、制造成本、运行噪音的折中方案，相较于两叶构型，三叶结构在相同转速下能输出更连续的气流，避免两叶结构容易出现的气流脉动问题，同时相较于五叶、七叶的多叶构型，三叶结构的模具成本更低，单叶的结构强度冗余更高，在长期高速旋转下不容易出现叶根疲劳断裂的问题。单叶的翼型截面并非等厚度的平板结构，而是从叶根到叶梢采用渐变的扭角设计，靠近轮毂的叶根区域扭角更大，主要承担风压建立的作用，靠近外缘的叶梢区域扭角逐渐收窄，主要负责气流的轴向推送，这种渐变扭角的设计能避免不同半径位置的气流出现流速差过大的问题，减少叶梢涡流的产生，进而降低运行过程中的气动噪音。

　　轮毂部分的设计是整个风叶安装定位的核心，本次设计的轮毂采用中心通孔加定位卡槽的结构，中心孔的尺寸匹配常规单相异步电机、直流无刷电机的输出轴径，孔壁预留的扁位卡槽能传递旋转扭矩，避免风叶与电机轴之间出现相对打滑的问题，轮毂的轴向长度做了针对性加长，提升与电机轴的配合接触面积，减少高速旋转时的径向跳动。轮毂与三个叶片的过渡区域采用大圆角顺滑过渡，避免应力集中，因为风叶高速旋转时，叶根位置承受的离心力最大，直角过渡很容易在长期交变载荷下出现裂纹，大圆角的过渡结构能将应力均匀分散到轮毂整个圆周面上，提升结构的抗疲劳性能。

　　从安装边界尺寸来看，16英寸的规格指的是风叶旋转时的最大外圆直径为16英寸，也就是约406毫米，这个尺寸决定了配套的风网、风筒的内径必须预留足够的安全间隙，一般设计时间隙值控制在5-8毫米，间隙过小容易在风叶出现轻微动平衡偏移时刮蹭风网，间隙过大则会导致叶梢位置的气流回流，降低整体送风效率。风叶的轴向总厚度控制在合理范围，安装时轮毂的后端面需要与电机轴的定位台阶完全贴合，锁紧螺母压紧后需要保证风叶的旋转平面与电机轴线完全垂直，否则会出现运行抖动、电机轴承偏磨的问题。

　　在实际工程应用中，这类风叶的材质一般选用PP或者ABS工程塑料注塑成型，设计时需要考虑注塑工艺的脱模斜度，叶片的表面不允许有明显的熔接痕、缺料等缺陷，否则会破坏翼型的气动外形，同时影响叶片本身的强度一致性。动平衡校正是这类风叶生产过程中必不可少的工序，设计时在轮毂的外缘预留了动平衡去重的位置，方便后期校准时通过去除少量材料将整个风叶的不平衡量控制在允许范围内，保证风叶在最高转速运行时的抖动量符合设备的噪音和可靠性要求。

　　这类风叶的气动性能设计需要匹配配套电机的转速-扭矩曲线，不能单纯追求大风量而将叶片的扭角设计过大，否则会导致电机启动负载过高，出现电机堵转、温升超标的问题，合适的扭角设计能让电机在额定转速区间工作在最高效率点，兼顾送风量和能耗表现。在不同的应用场景下，叶片的翼型还可以做针对性调整，比如用于散热排风的场景，可以适当提升叶根区域的扭角，提升风压输出，保证热风能顺利通过风道排出；用于人体送风的场景，可以适当优化叶梢的翼型弧度，让送出的气流更柔和，降低硬风感。

　　从结构可靠性角度出发，三个叶片的圆周分布严格按照120度均布，每个叶片的重量差需要控制在极小的公差范围内，避免因为重量不均导致的动平衡问题。叶片的厚度从叶根到叶梢逐渐减薄，叶根位置厚度最大，保证足够的强度承受离心力，叶梢位置厚度适当减薄，降低旋转时的转动惯量，减少电机的启动负载。整个风叶的表面做光滑处理，减少气流与叶片表面的摩擦阻力，提升气动效率。
