螺旋式楼层连通旋转梯结构设计

　　在多层工业厂房、复式商用空间、loft民用建筑以及户外景观构筑物的垂直通行场景中，旋转梯是兼顾空间利用率与造型表现力的核心通行构件，不同于常规直跑梯、双跑梯需要预留规整的矩形投影空间，这类梯体围绕中心支撑轴螺旋攀升，投影面积极小，能够在狭窄的竖向井道、边角空间内完成多层标高的连通，尤其适合空间局促、无法布置常规楼梯的改造项目，或是作为消防疏散主梯之外的辅助通行设施使用。从实际使用维度看，旋转梯的核心功能是完成不同楼层间的人员通行，部分重载款型还可承载小型工具、轻量物料的短途转运，设计过程中首先要匹配通行净宽要求，常规单人通行款的梯段净宽控制在600mm至800mm区间，双人并行款则需将净宽拓展至1000mm至1200mm，

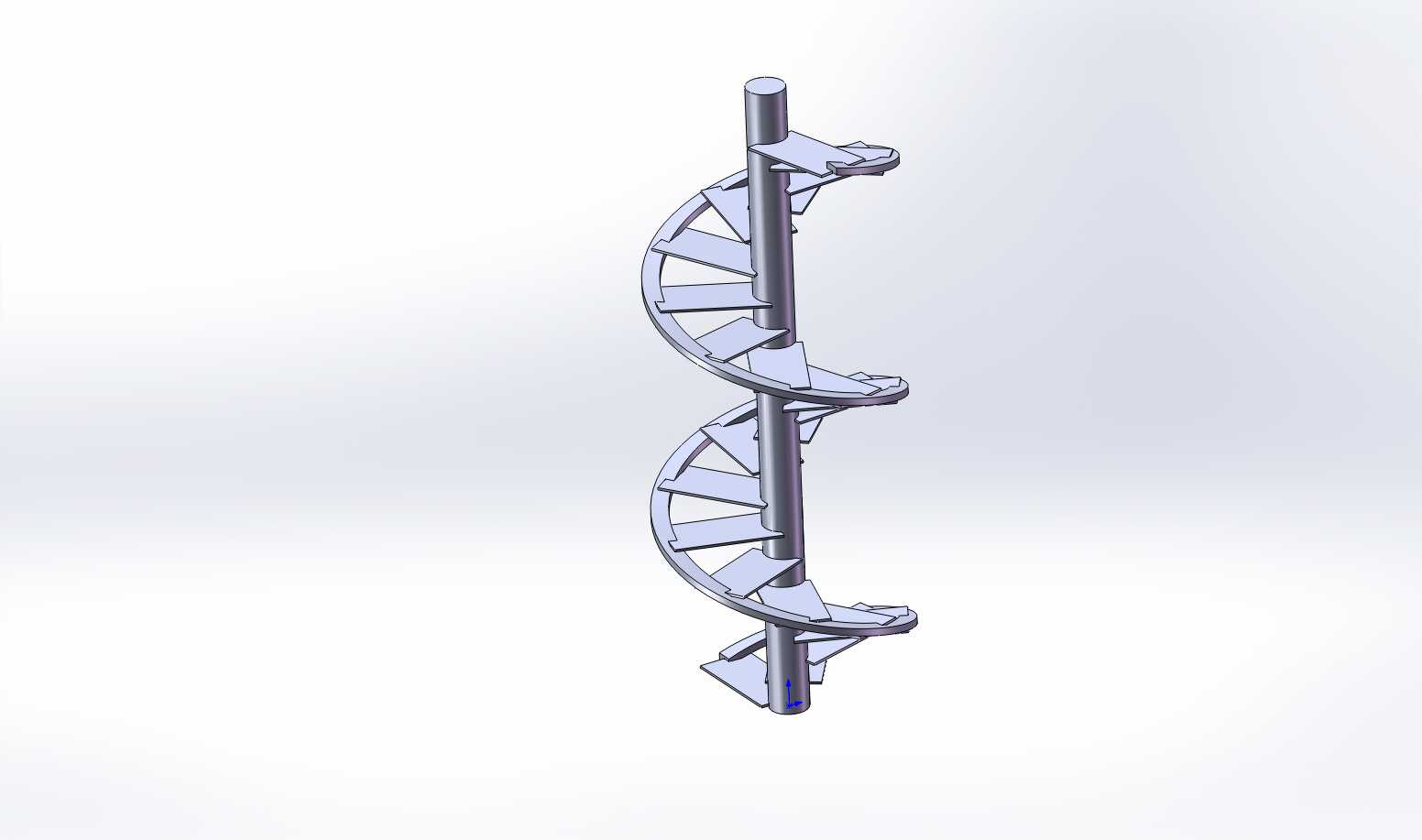

　　同时要严格控制踏步的径向尺寸差，中心侧踏步宽度不得小于150mm，外侧踏步宽度不宜超过350mm，避免通行时出现踏空、磕碰的风险，踏步高度全程保持均匀一致，极差控制在5mm以内，保障上下通行的脚感平顺。设计思路上，这款旋转梯采用中心立柱作为核心承重结构，所有踏步板一端通过焊接或螺栓连接固定在中心立柱上，另一端可根据需求设置外圈护边或悬挑，中心立柱的直径根据整体梯高、荷载等级确定，常规3米层高的民用款型立柱直径不小于100mm，壁厚不小于4mm，工业重载款则需将立柱直径提升至150mm以上，壁厚不小于6mm，同时在立柱上下端设置法兰盘，上端与上层楼板的预埋钢板焊接固定，下端与地面基础通过膨胀螺栓或预埋锚栓锁紧，

　　保障整体结构的抗倾覆能力。外形尺寸与安装边界方面，这款旋转梯的整体投影为圆形，常规3米层高、800mm净宽的款型投影直径约1800mm，安装时需要在上下层楼板对应位置预留直径不小于200mm的中心安装位，同时确认安装区域的地面承载力不小于5kN/㎡，避免长期使用后出现基础沉降。梯段的旋转角度根据层高与踏步数量匹配，每级踏步旋转角度控制在15度至20度区间，整段梯体总旋转角度通常在270度至360度之间，既不会因旋转过急导致通行眩晕，也不会因旋转角度过小浪费竖向空间。踏步板采用防滑设计，表面设置凸起防滑纹或铺设防滑垫层，临空侧安装高度不小于900mm的扶手，扶手与踏步板之间设置密致的栏杆或栏板，栏杆间隙不大于110mm，

　　防止人员或物品从间隙坠落。不同于悬挑式无中柱旋转梯，中柱支撑的结构形式安装难度更低，构件可拆分加工后现场拼装，不需要复杂的吊装设备，适合后期改造项目快速施工，同时结构冗余量更高，在日常通行荷载下形变量极小，长期使用不会出现梯段晃动、异响的问题。设计建模过程中，需要先确定上下层的标高差、中心安装点位坐标，再根据通行需求确定梯段净宽、踏步数量，通过螺旋线命令生成梯段的攀升路径，依次排布踏步板、连接筋板、扶手构件，所有连接节点都要做应力校核，确保在满布活荷载的工况下，各构件的应力值低于材料许用应力，扶手的水平推力承载力满足每米不小于1kN的规范要求。实际应用中，这类旋转梯除了建筑内部通行使用，还可作为设备检修梯安装在大型塔器、储罐外侧，此时需要将踏步板改为格栅式镂空结构，减少风阻同时避免积灰积水，扶手改为热镀锌材质提升户外耐候性，中心立柱与设备本体通过抱箍连接，不需要额外做地面基础，适配工业场景的快速安装需求。
