旋转式档位选择开关结构设计

　　这类旋转式选择开关常被用在小型家电、工控操作面板、电动工具的档位切换回路里，日常接触到的电吹风档位切换、小型台式设备的功能选择、小家电的功率调节场景里，都能见到同结构开关的身影，核心作用是通过转轴的旋转动作，切换内部触点的导通路径，实现不同回路的通断组合，以此完成档位切换、功能选择的控制需求。

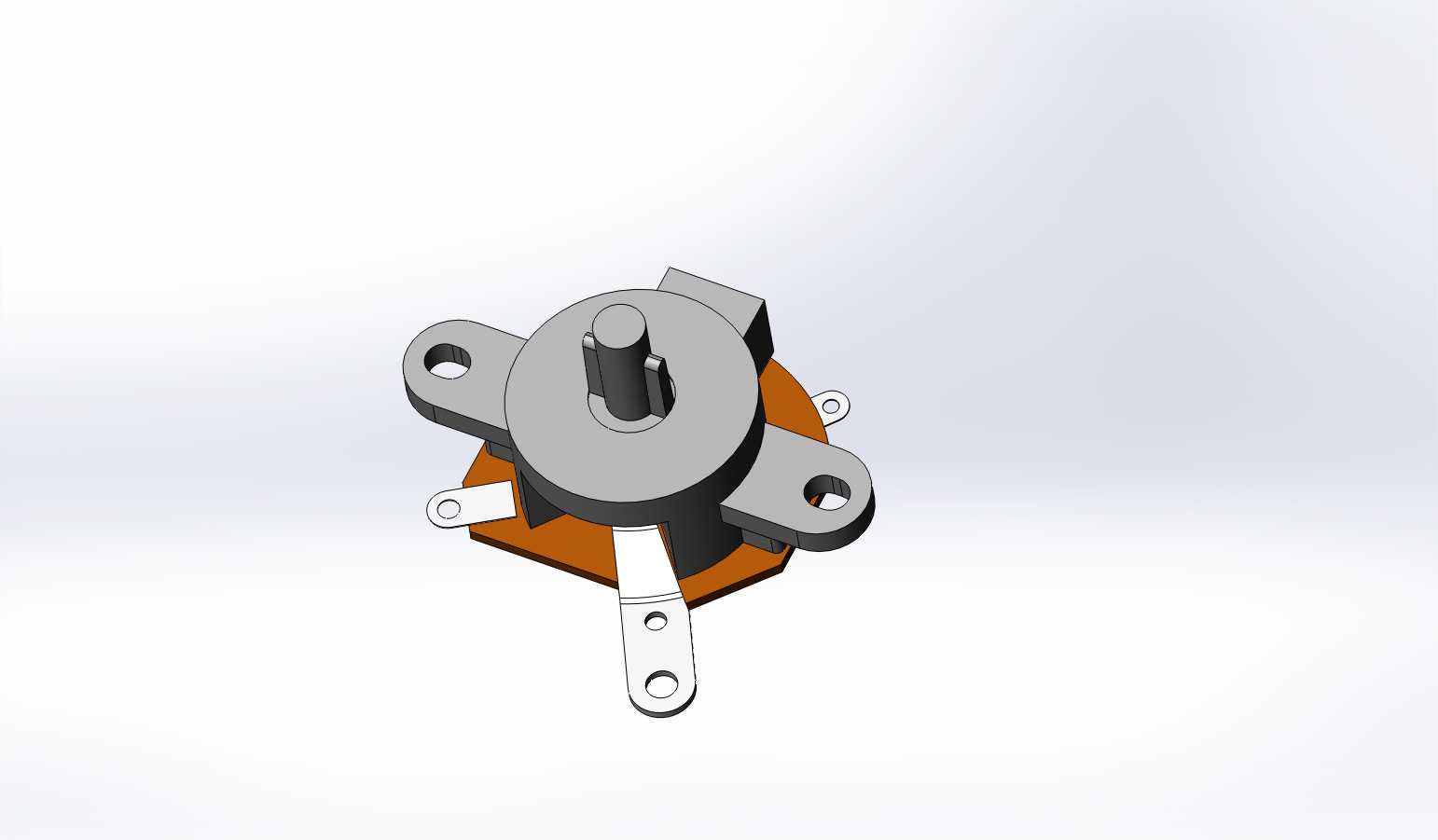

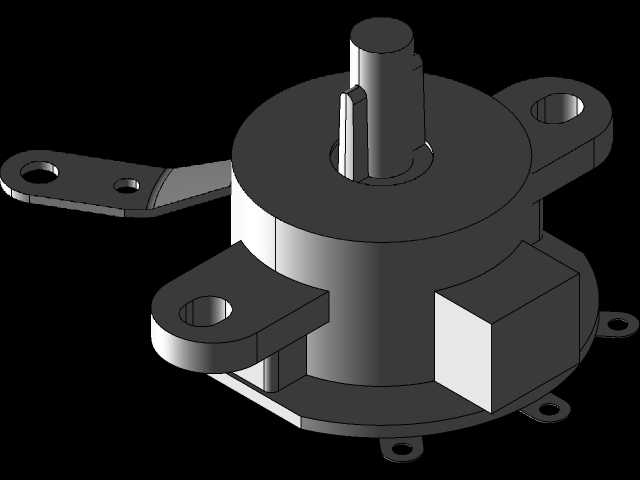

　　从结构设计逻辑来看，这款开关采用了顶部凸轴作为操作输入端，轴身做了扁位结构，和配套旋钮装配时可以直接周向限位，避免旋钮打滑空转，操作手感的反馈靠内部的定位弹珠和定位凹坑配合，每旋转一个档位就会有清晰的段落感，能让操作人员不用目视就确认档位是否切换到位。底座部分采用绝缘基材作为承载主体，所有导电触点、弹片都嵌装在底座的定位槽内，避免相邻触点之间出现爬电、短路的问题，底座边缘伸出的三个带安装孔的固定耳，是整只开关的安装定位结构，安装孔的位置度公差控制在0.1mm以内，和设备面板上的安装柱对位时可以直接卡入，不需要额外调整位置。

　　开关的动触片采用弹性铜材冲压成型，一端铆接在公共接线端上，另一端随着转轴的转动和不同档位的静触点接触导通，静触点的接线端从底座侧面伸出，方便焊接导线或者插接接线端子，接线端的间距做了足够的电气间隙设计，满足低压电器的安全绝缘要求。顶部的金属盖板既起到屏蔽内部结构、防尘防异物进入的作用，同时也和底座扣合后压紧内部的触点组件，避免长期使用后触点松动导致接触不良。

　　安装边界方面，这款开关的整体外轮廓直径控制在28mm以内，转轴突出安装面板的高度为10mm，安装时只需要在面板上开出对应直径的通孔，将开关本体从面板背面穿入，用三个M2的螺丝穿过固定耳的安装孔锁紧在面板背面的螺柱上即可，不需要额外的固定支架，整体占用的安装空间很小，适合在紧凑的设备面板上布置。转轴的旋转角度为每档30度，总共支持4个档位的切换，每个档位的触点导通逻辑可以根据实际使用需求调整弹片的接触位置，适配不同的回路控制需求。

　　设计过程中需要重点关注几个细节：一是转轴和盖板之间的配合间隙，既要保证转轴转动顺畅无卡滞，又要避免间隙过大导致灰尘、水汽进入开关内部，通常这个间隙控制在0.05-0.1mm之间，配合润滑脂可以提升转动手感和使用寿命；二是动触片的弹力参数，弹力过小会导致触点接触电阻过大，长期通电容易发热烧蚀触点，弹力过大则会导致操作力矩过大，旋转手感生硬，一般将单组触点的接触压力控制在0.8-1.2N之间，兼顾接触可靠性和操作手感；三是固定耳的结构强度，安装锁紧时螺丝的锁紧力矩不能超过0.3N·m，避免固定耳出现开裂变形，设计时在固定耳和底座的衔接位置做了圆角过渡，减少应力集中的问题。

　　在实际选型应用时，需要根据回路的额定电流、电压参数匹配对应的触点镀层，普通小信号回路可以采用镀锡触点，成本更低，通断电流稍大的回路则需要采用镀银触点，降低接触电阻，减少发热问题。开关的操作寿命一般可以达到1万次以上，满足普通民用设备、小型工控设备的使用周期要求，转轴的径向晃动量控制在0.2mm以内，装配旋钮后不会出现明显的歪斜，保证面板外观的整齐度。
