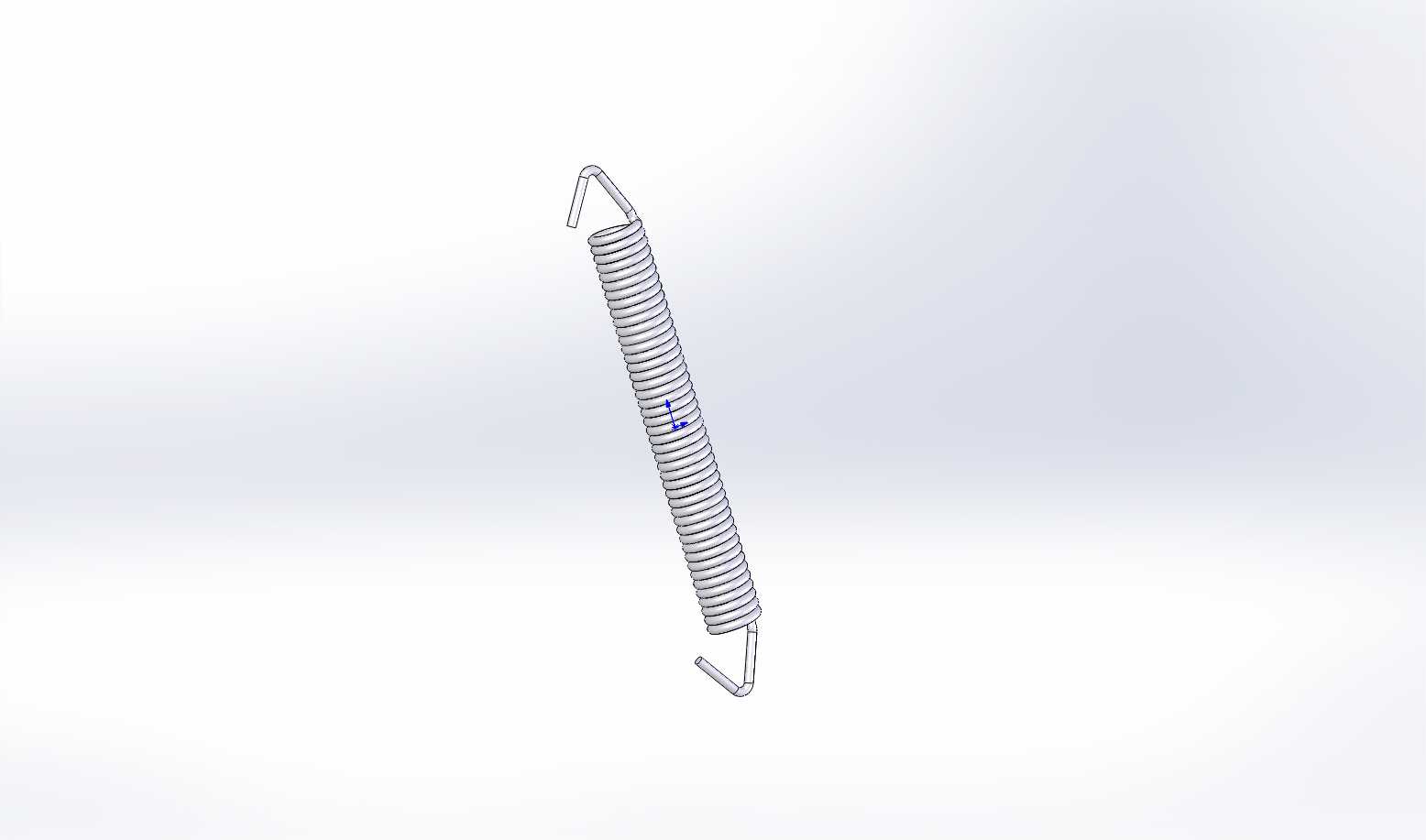

带挂钩拉伸弹簧机械结构设计

　　在各类需要提供复位拉力、张紧力、缓冲吸能的机械结构场景中，带钩拉伸弹簧是应用覆盖极广的弹性构件，小到日常的五金器具、家电开合结构，大到工业设备的张紧机构、工程机械的复位组件，都能见到这类零件的身影。不同于普通圆柱螺旋压缩弹簧依靠端面承压传递载荷，带钩弹簧的两端挂钩是核心的载荷传递结构，设计时首先要匹配安装点位的连接形式，确定挂钩的弯折角度、开口尺寸与钩部圆弧半径，既要保证安装时能快速卡入对应挂点，又要避免工作过程中挂钩从挂点脱出，同时还要控制钩部的应力集中系数——很多弹簧的失效都不是簧圈本体断裂，而是挂钩弯折处因为应力集中出现疲劳裂纹，最终在循环载荷下发生断裂。

　　从结构设计逻辑来看，这类弹簧的簧圈部分采用等节距圆柱螺旋结构，自由状态下簧圈之间是紧密贴合的，只有承受轴向拉力时簧圈才会逐渐拉开，这种结构能在有限的轴向安装空间内提供更长的拉伸行程，相比节距较大的拉伸弹簧，密圈结构的初始拉力更稳定，适合对初始复位力有明确要求的场景。设计时需要先明确工作行程内的载荷变化范围，根据胡克定律计算弹簧刚度，再匹配对应的簧丝直径、簧圈中径、有效圈数，簧丝直径的选择要兼顾刚度需求与疲劳寿命，过细的簧丝虽然能获得更软的刚度，但在高频往复拉伸的场景下容易出现塑性变形，过粗的簧丝则会导致刚度过大，无法满足行程内的载荷要求。

　　安装边界方面，这类带钩弹簧的安装空间需要预留足够的拉伸余量，轴向方向要保证弹簧拉伸到最大工作长度时，不会与周边的结构件发生剐蹭，径向方向要预留簧圈直径1.2倍以上的空间，避免弹簧受载后发生弯曲变形时与周边零件摩擦，加速簧丝表面的磨损。两端挂钩的挂点位置要保证与弹簧的中心轴线重合，避免出现偏载，偏载不仅会导致弹簧刚度实测值与设计值出现偏差，还会让单侧簧圈承受额外的弯曲应力，大幅缩短弹簧的使用寿命。在实际设备装配中，很多现场调试时出现的弹簧过早失效问题，追根溯源都是安装时挂点偏斜，导致弹簧长期在偏载状态下工作。

　　从功能特性来看，带钩弹簧不需要额外的导向套或者安装座，依靠两端的挂钩就能直接固定在两个相对运动的构件之间，装配效率远高于需要配套安装座的其他弹性元件，在需要快速拆装维护的设备结构中，这种连接形式的优势非常明显。比如在各类翻盖结构的复位设计中，带钩弹簧可以直接卡装在翻盖与基座的挂柱上，不需要额外的紧固件，装配时只需要将弹簧拉开卡入点位即可，维护更换时也不需要拆卸周边的其他零件。在输送设备的皮带张紧结构中，带钩弹簧可以提供持续稳定的张紧力，补偿皮带长时间运行后出现的松弛量，避免皮带打滑，相比刚性张紧结构，弹簧张紧还能吸收输送过程中的冲击载荷，减少皮带与传动辊之间的刚性碰撞。

　　设计建模过程中，簧圈的螺旋线要保证螺距均匀，两端挂钩的过渡部分要做平滑的曲率过渡，不能出现直角弯折，直角弯折处的应力集中系数会是平滑过渡区域的3倍以上，在循环载荷下极容易出现断裂。钩部的末端要做倒圆处理，避免安装和工作过程中锐边划伤操作人员或者刮损周边的零件表面。另外还要根据工作环境的腐蚀要求，匹配对应的表面处理方式，在普通干燥室内环境下可以采用电泳或者喷塑处理，在潮湿或者有腐蚀介质的环境中则需要采用不锈钢材质或者做镀锌钝化处理，避免簧丝表面出现锈蚀，锈蚀产生的凹坑会成为疲劳裂纹的起始点，大幅降低弹簧的使用寿命。

　　在选型匹配时，不能只看弹簧的外径和自由长度，一定要核对工作行程对应的载荷值是否符合设计要求，很多设计人员在选型时只关注安装尺寸，忽略了刚度匹配，导致安装后要么复位力不足，构件无法回到初始位置，要么拉力过大，操作时需要施加额外的力来克服弹簧拉力，影响设备的操作手感。对于有疲劳寿命要求的场景，还要计算弹簧的疲劳安全系数，保证在额定循环工作次数下，弹簧的应力幅在材料的许用应力范围内，避免出现早期疲劳失效。
