多舱式工业电气设备防护外罩结构

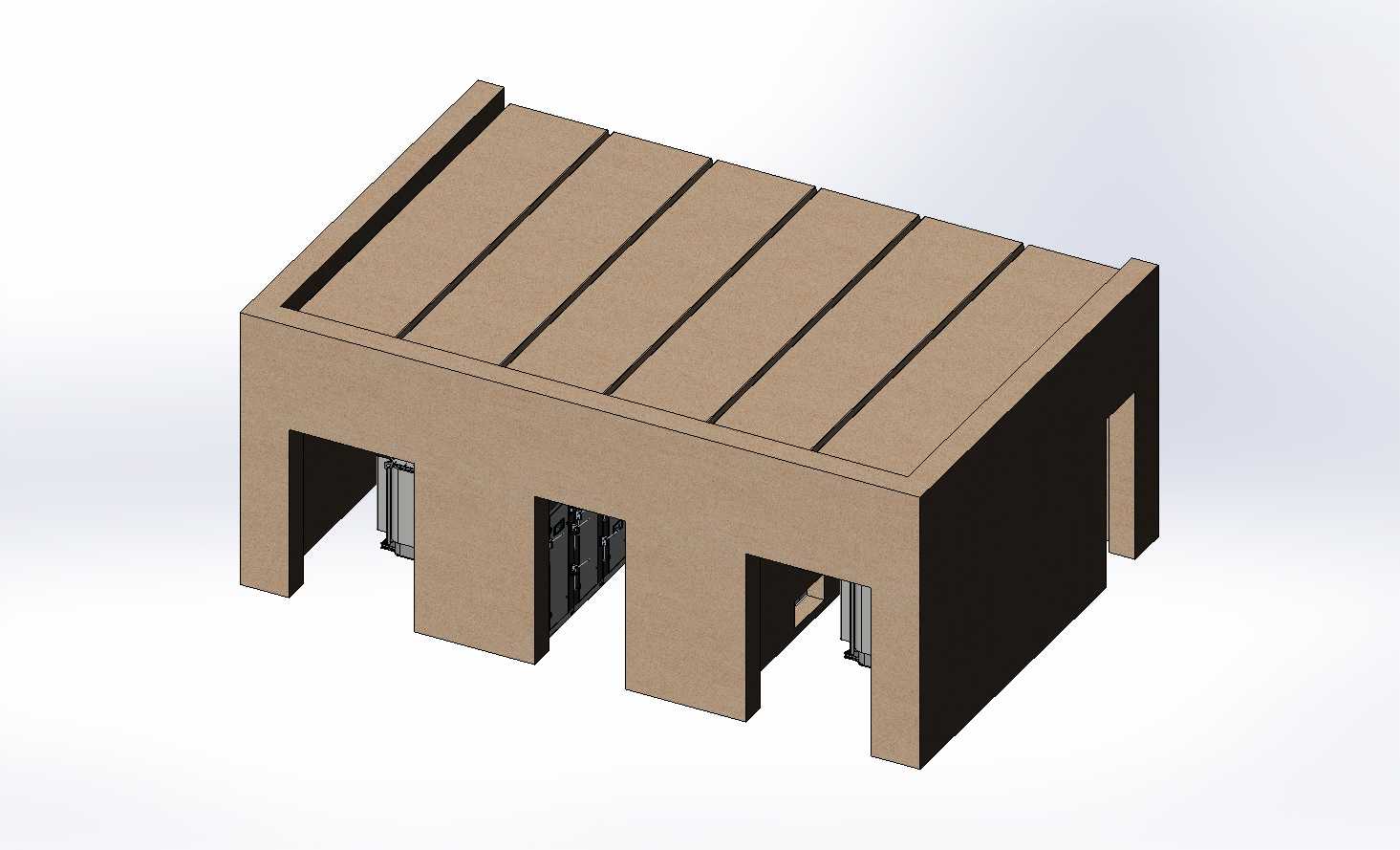

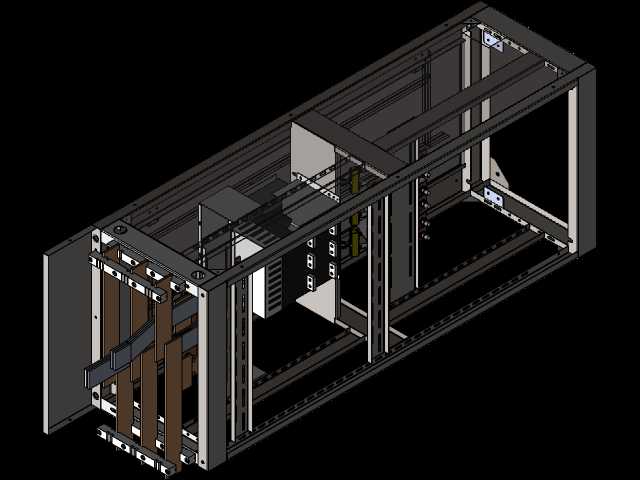

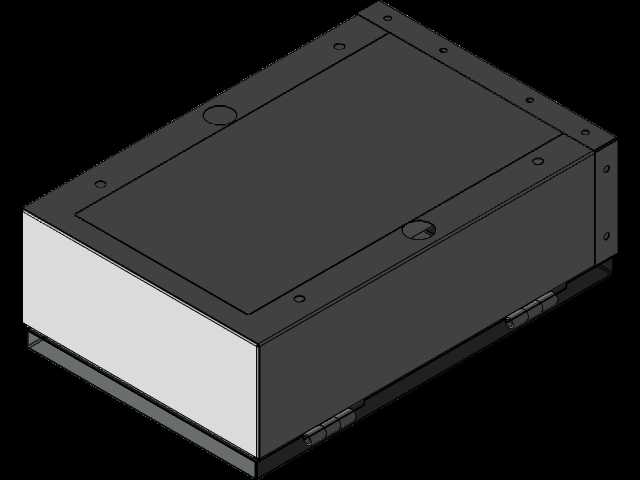

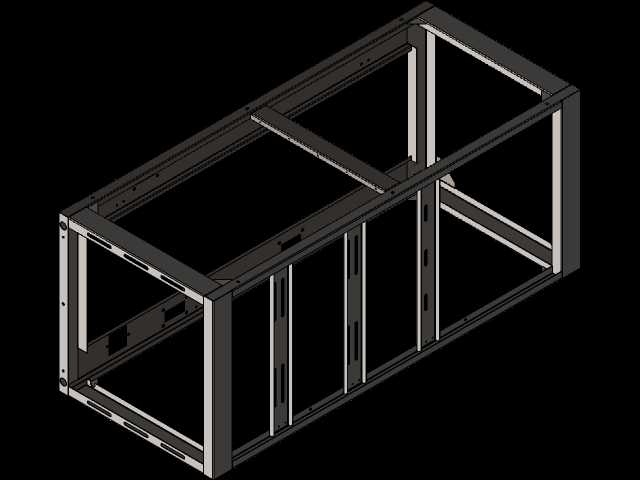

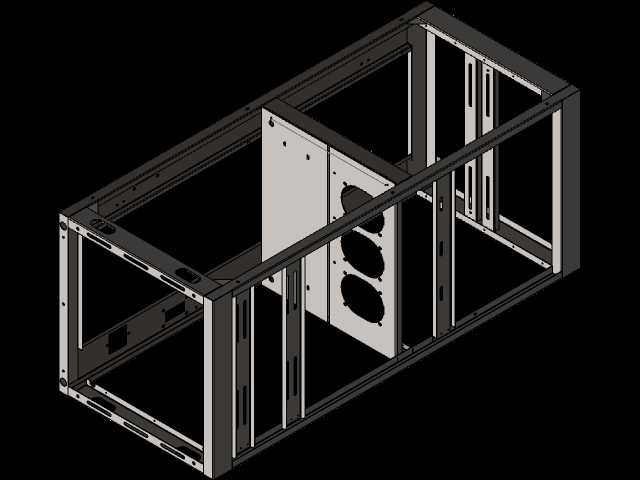

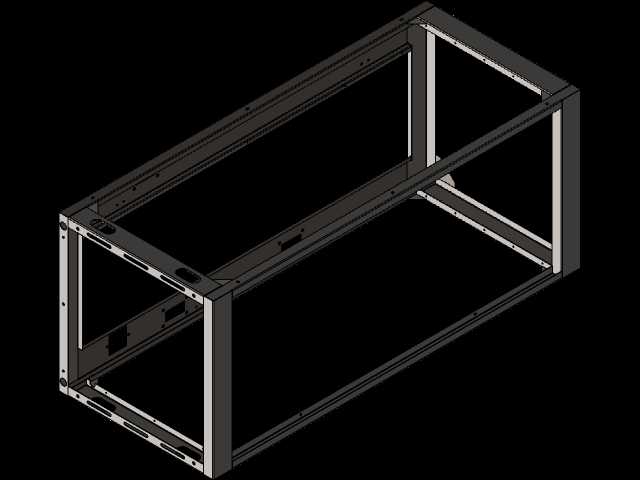

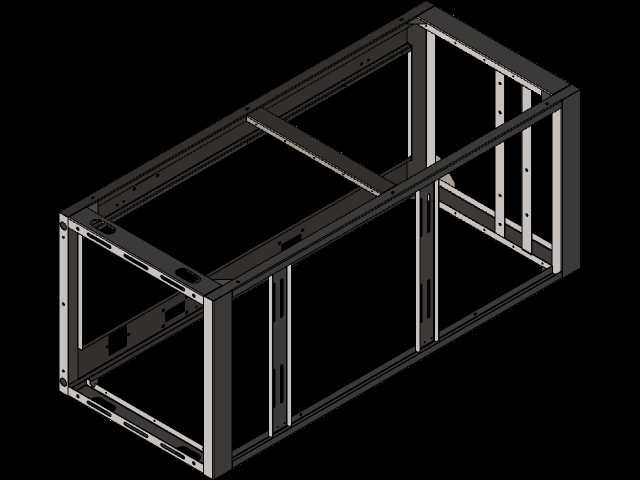

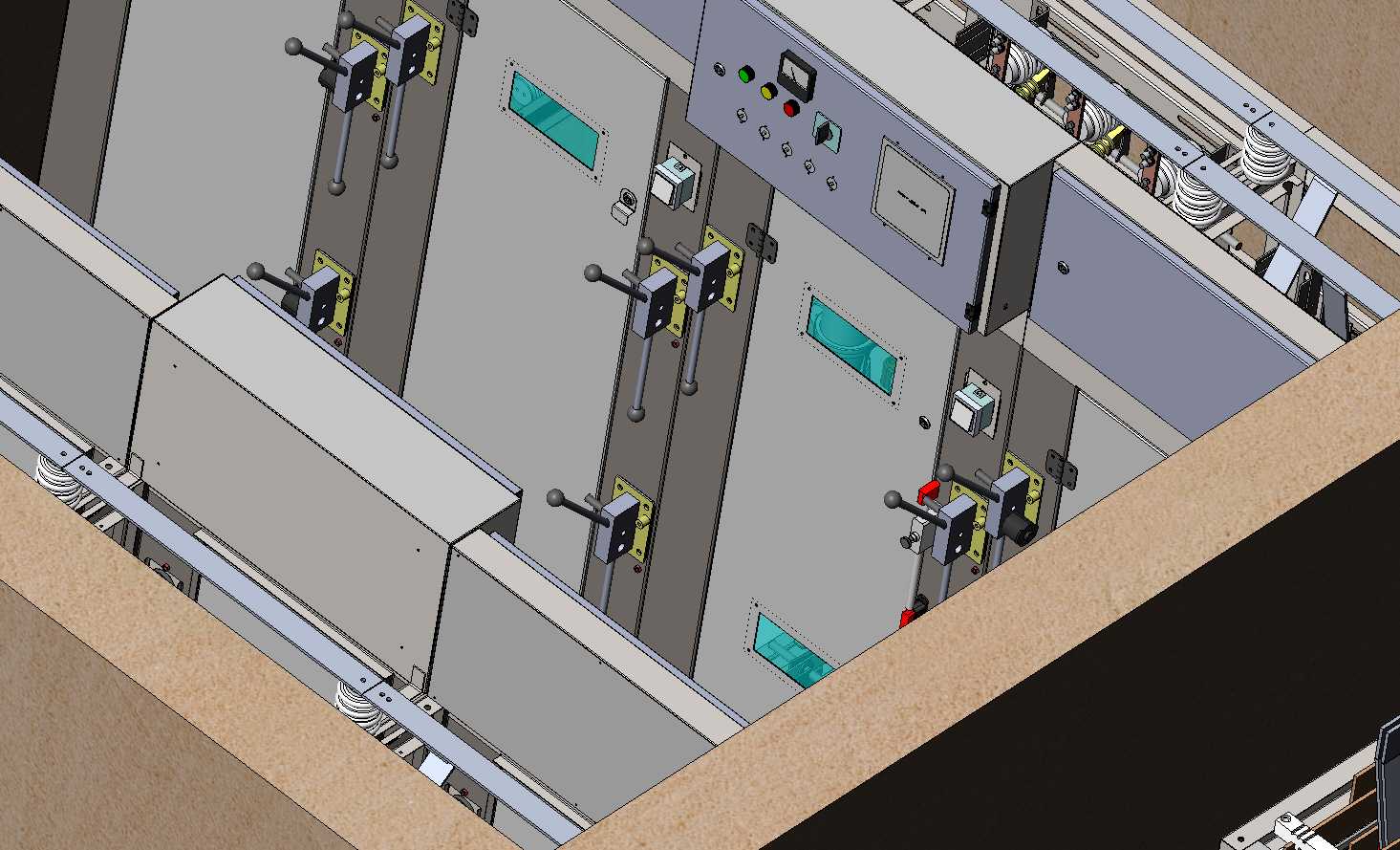

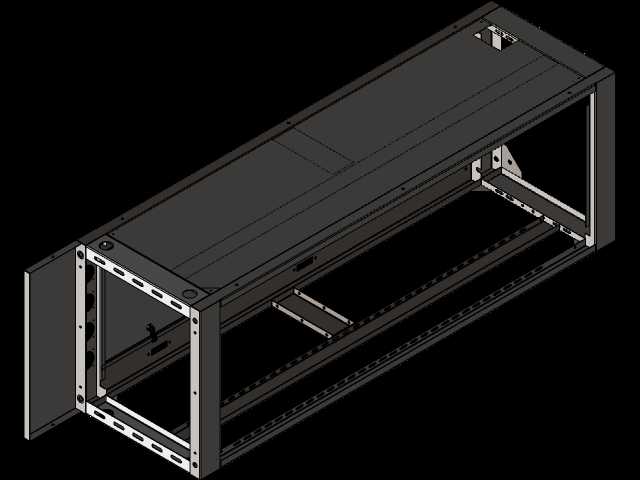

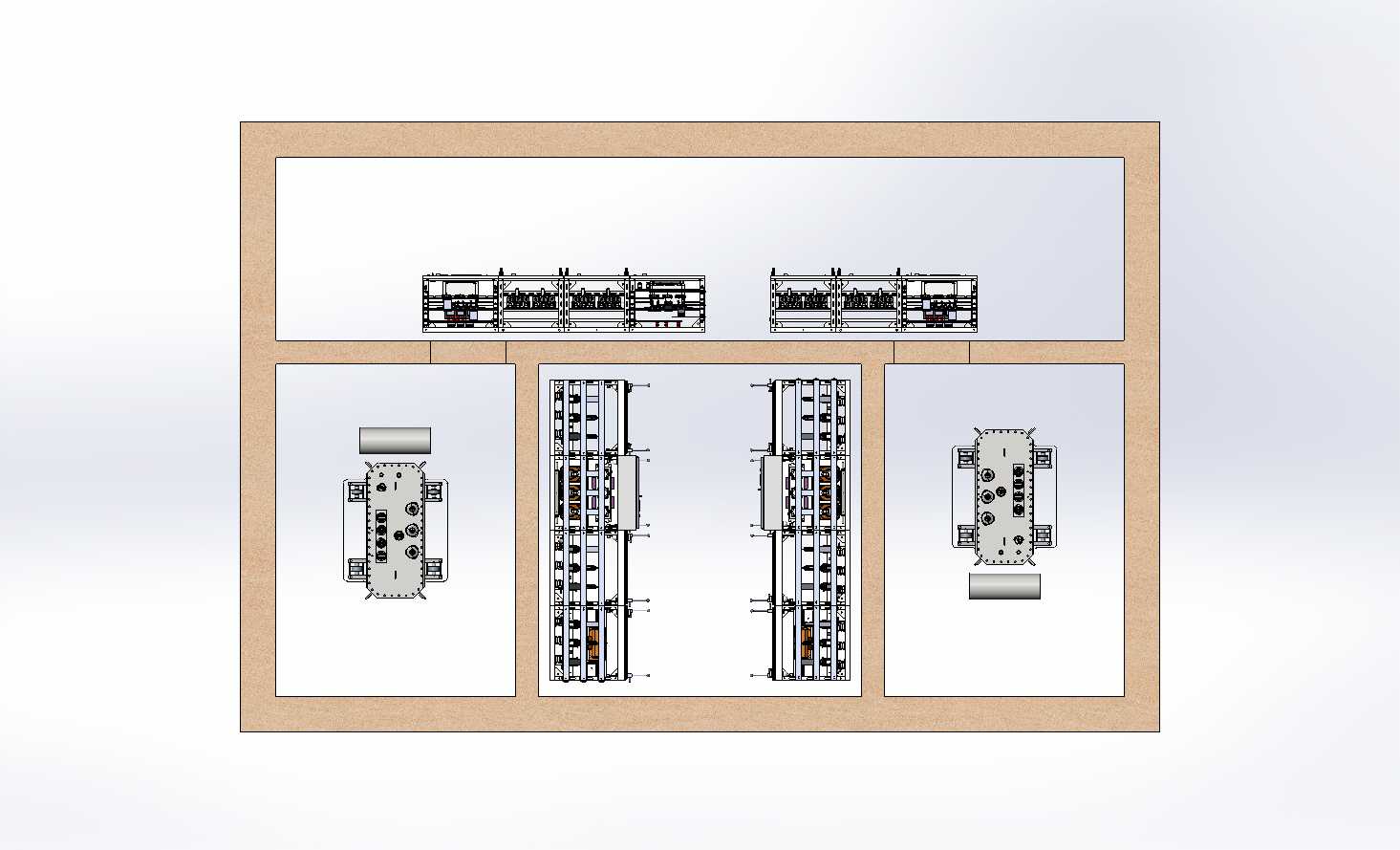

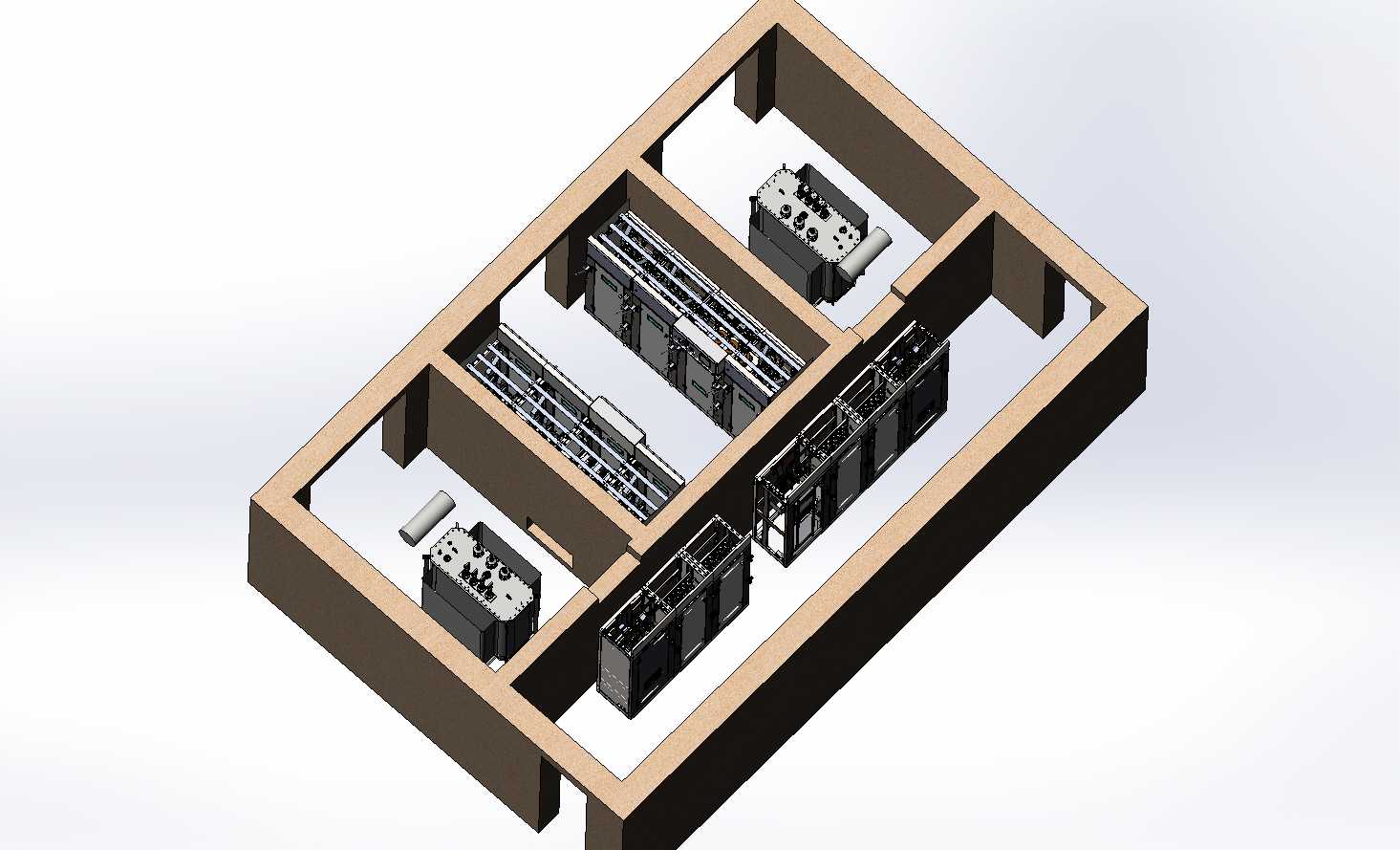

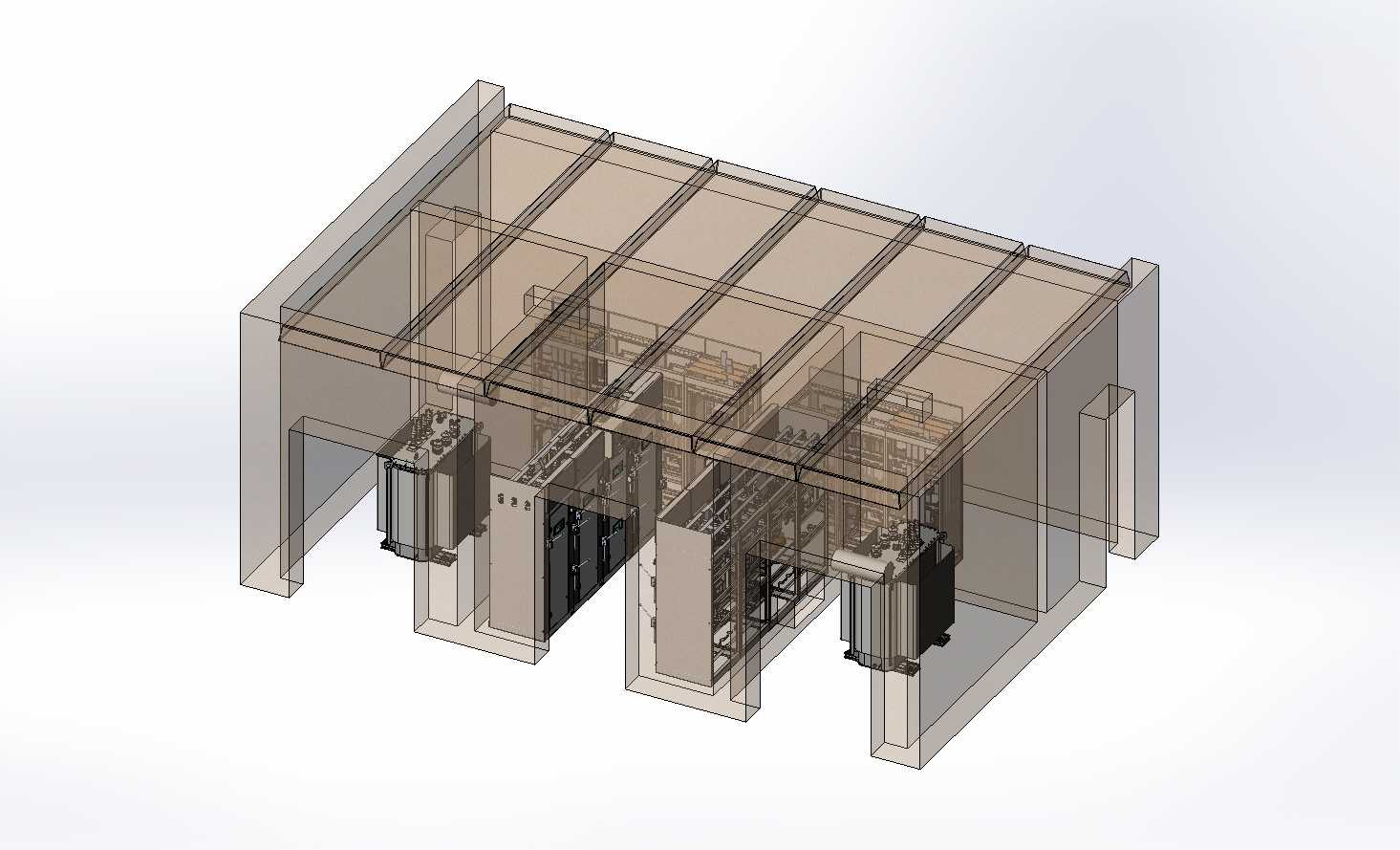

　　在工业供配电现场的设备布局中，这类多开口的一体式防护外罩，主要用于户外或车间内多组并列安装的电气单元的外部防护，区别于单台独立柜体的分散布置形式，该结构采用整体式顶盖加侧围的设计，能够将相邻排布的多个电气功能舱整合在同一个防护空间内，减少相邻设备之间的防护间隙，提升现场空间利用率的同时，也避免了分散柜体拼接处容易出现的密封薄弱点。从结构设计逻辑来看，外罩的顶板采用分块式加强筋布局，沿设备排布方向设置等距的凸起加强棱，这种设计不需要额外增加板材厚度，就能大幅提升大跨度顶盖的抗形变能力，应对户外积雪、积灰带来的竖向载荷，以及车间内可能出现的坠物冲击，同时分块的棱条结构也能引导顶盖表面积水沿坡度快速排向两侧，避免长期积水造成的板材腐蚀。

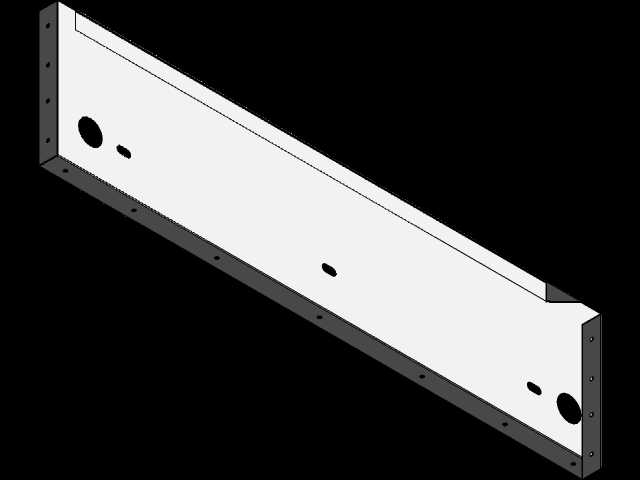

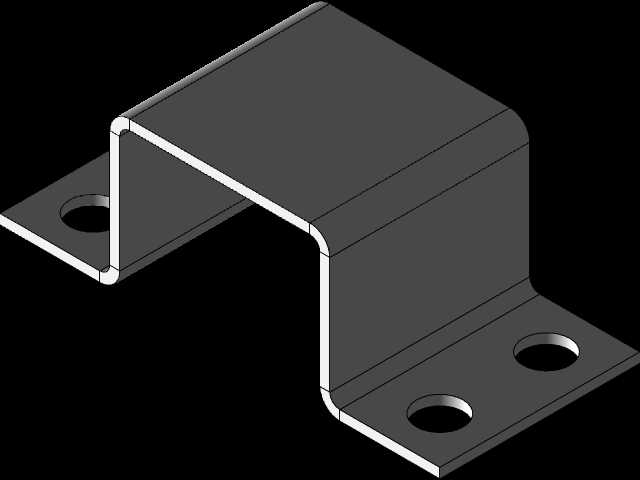

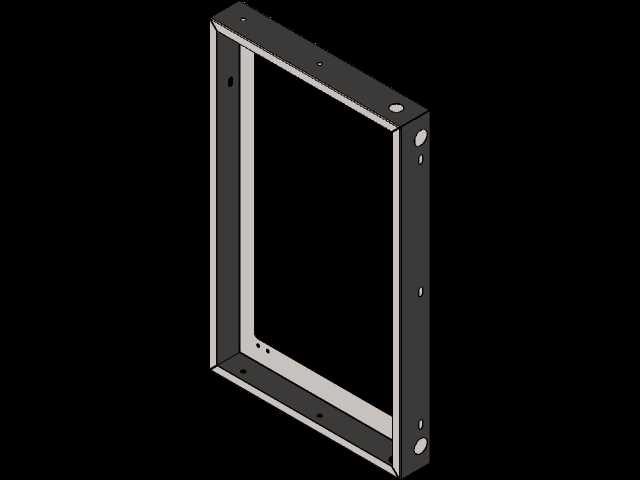

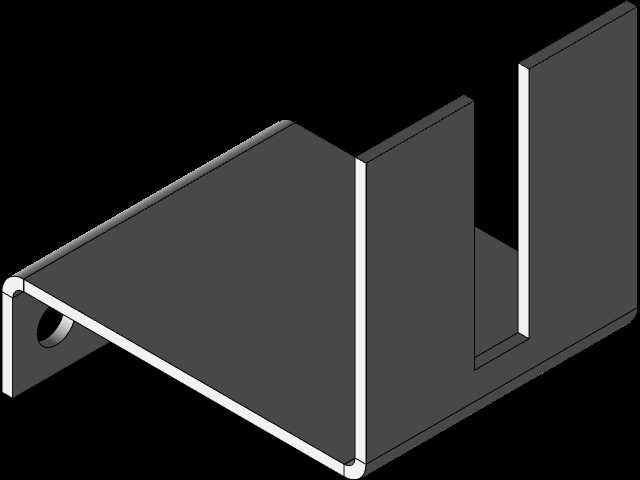

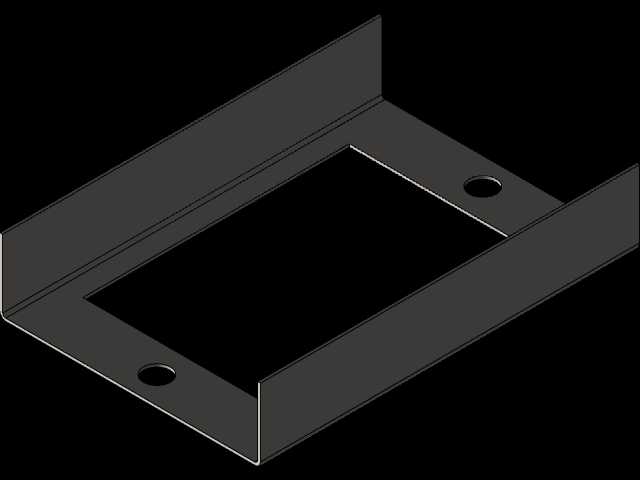

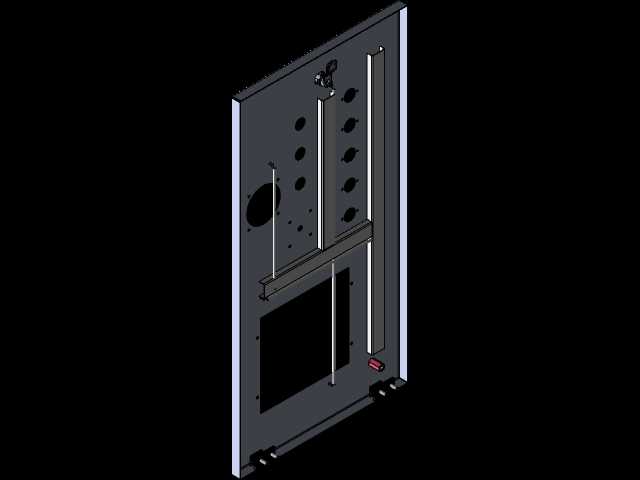

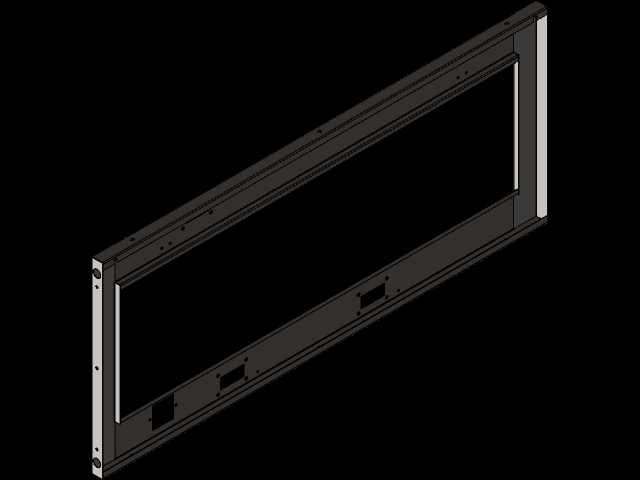

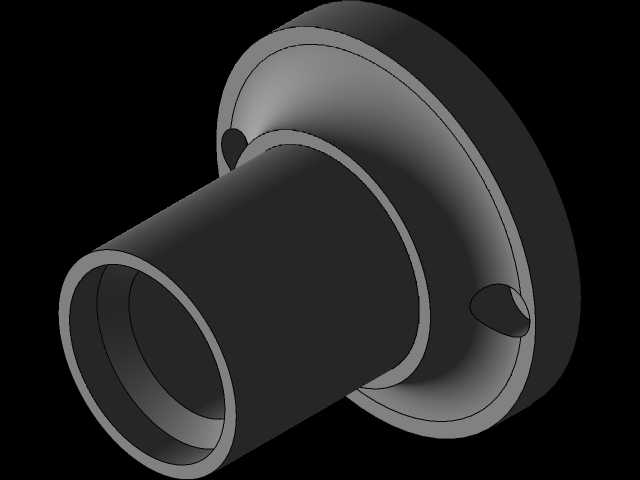

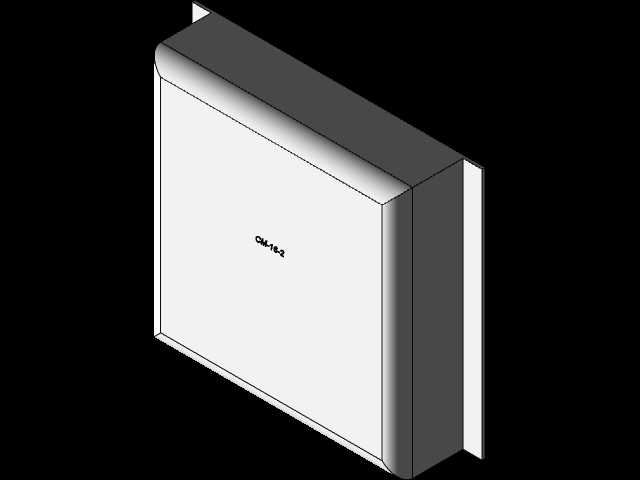

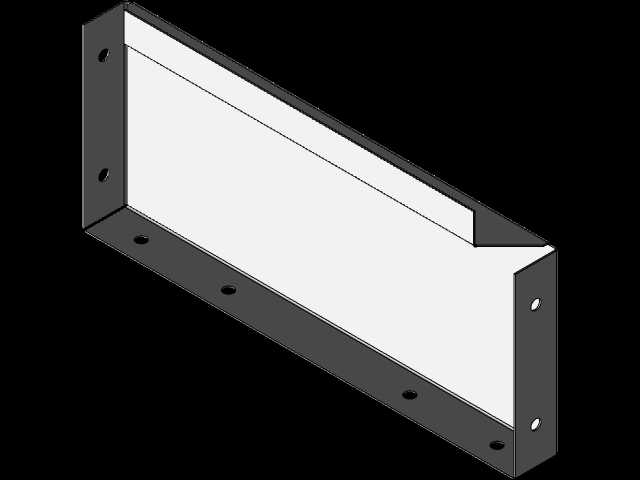

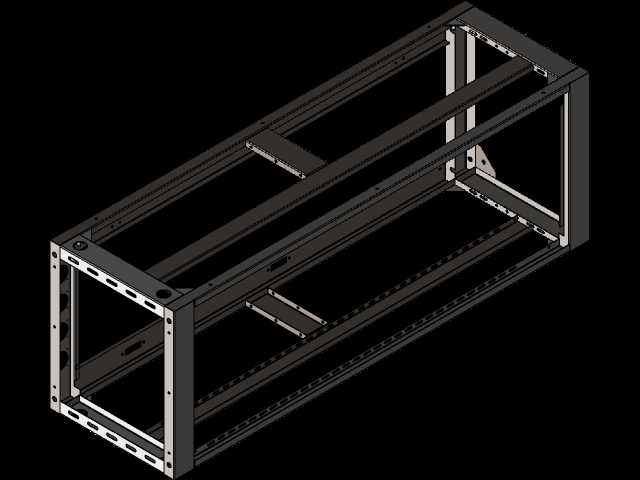

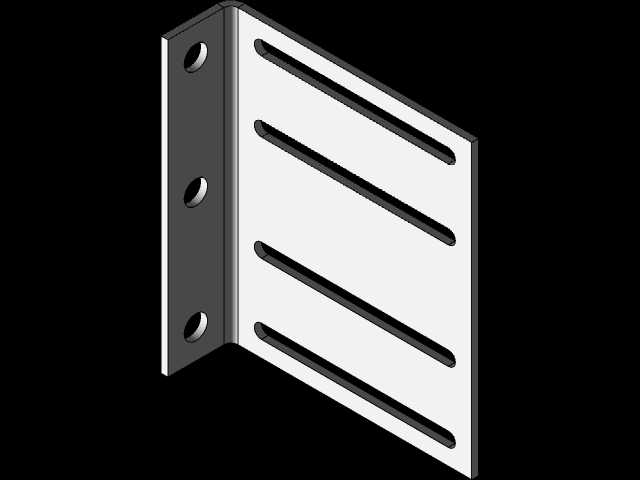

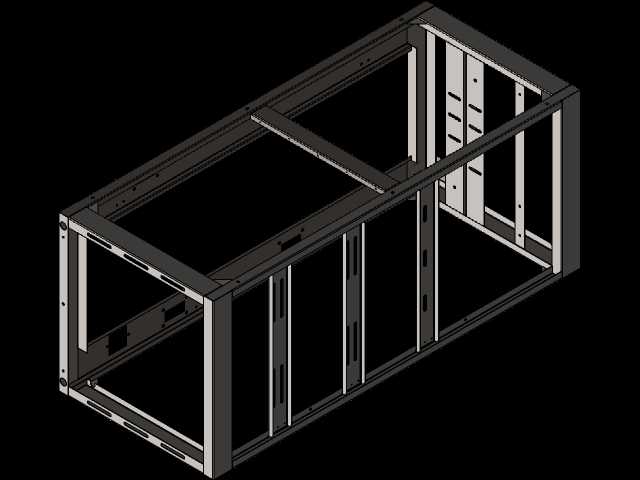

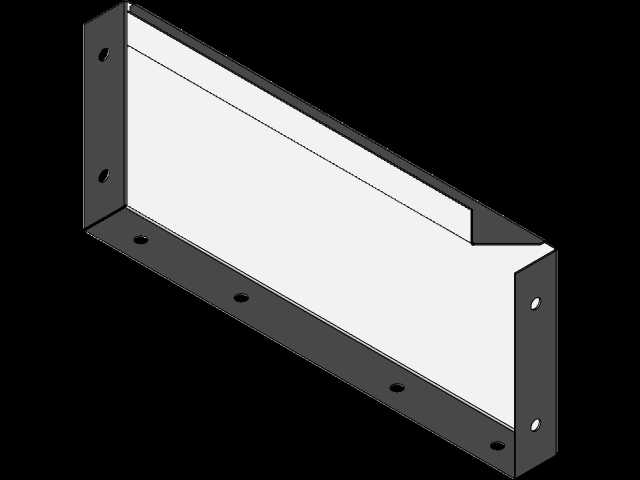

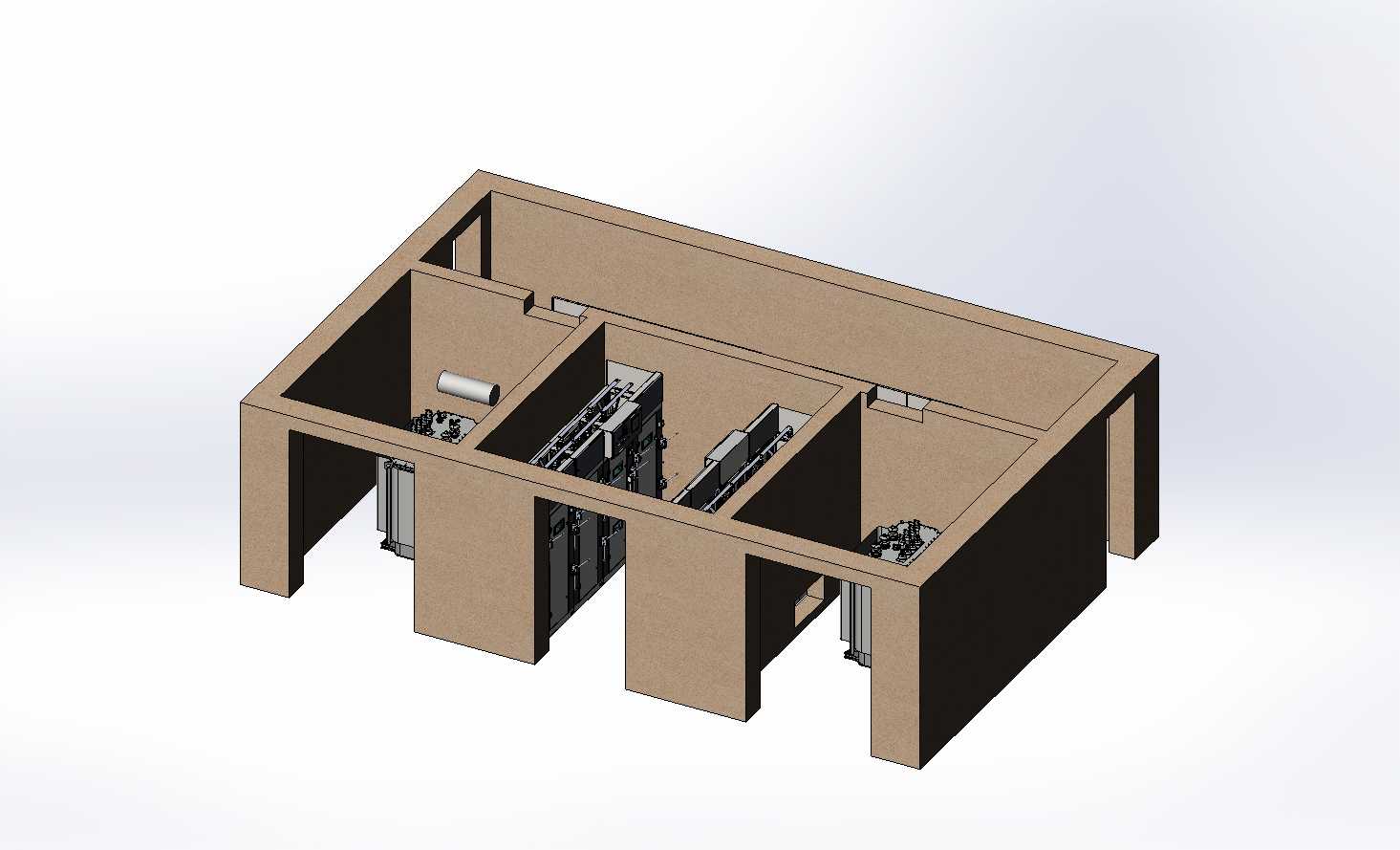

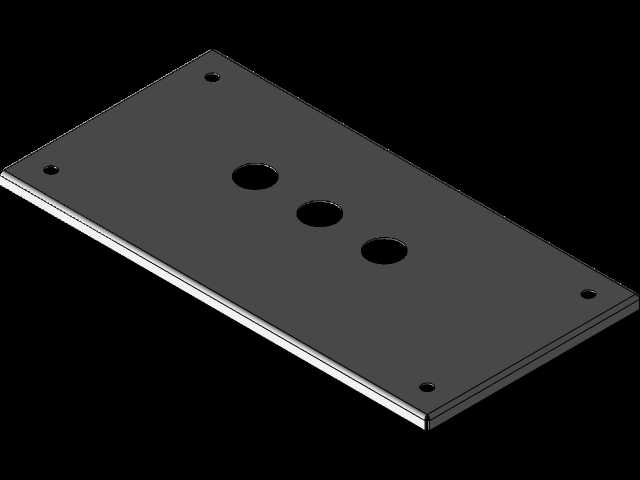

　　外罩正面预留的三个贯通式安装开口，尺寸完全匹配内部预装的电气单元操作面尺寸，开口边缘做了向内的折边处理，一方面能够提升开口处的结构刚度，避免板材边缘割伤安装运维人员，另一方面折边形成的止口结构，可以和内部设备的门框密封胶条紧密贴合，阻挡粉尘、飞溅液体进入设备内部，满足工业现场常规的IP防护等级要求。外罩的侧围板采用整板折弯成型，减少了拼接焊缝的数量，仅在板材对接处采用满焊后打磨平整的工艺，既保证了结构整体的刚性，也降低了焊接变形带来的装配误差。在安装边界的设计上，外罩底部预留了与现场基础槽钢匹配的安装孔位，孔位采用长圆孔设计，能够抵消基础施工时的位置偏差，降低现场安装的调整难度，

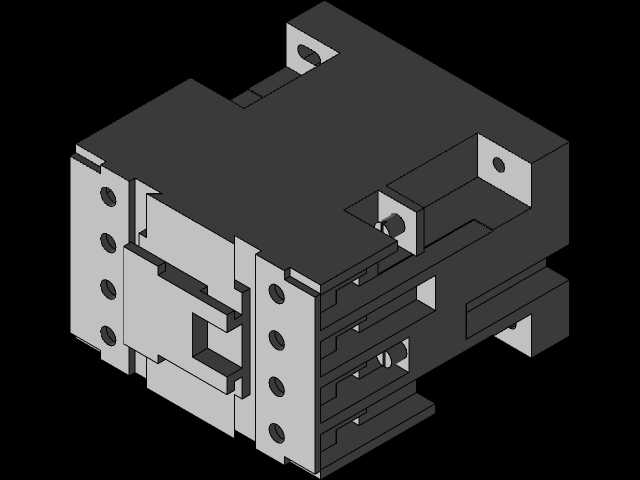

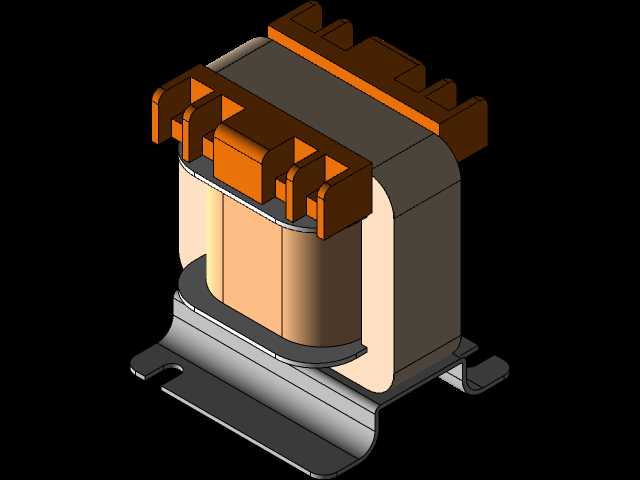

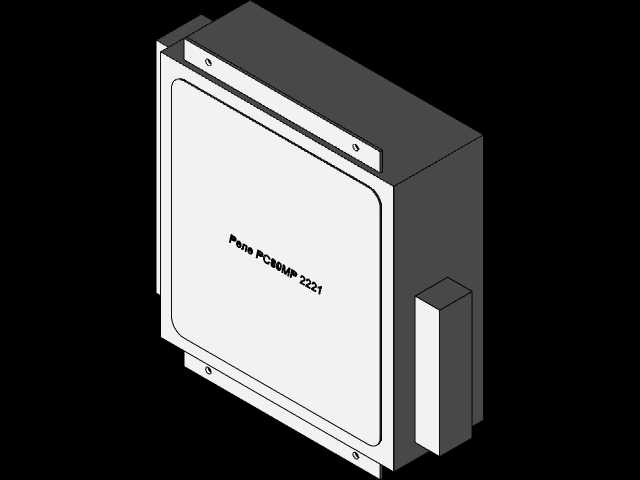

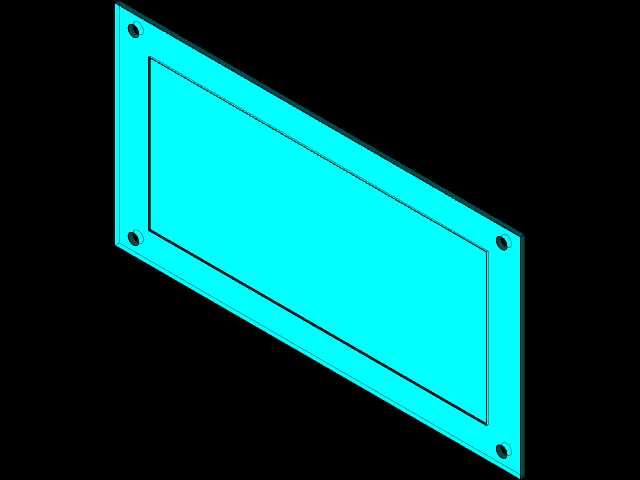

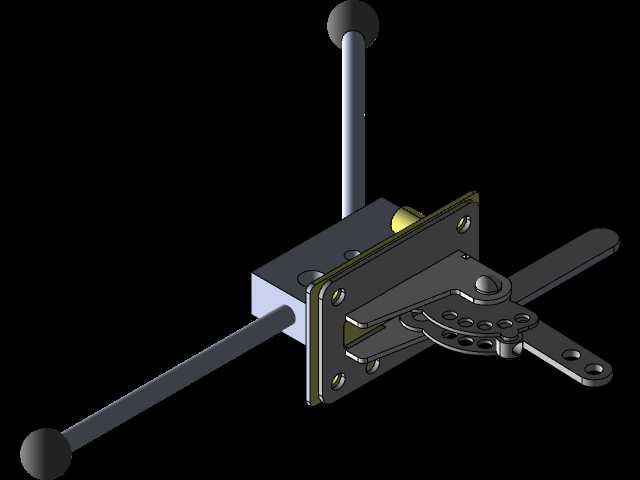

　　外罩的整体进深尺寸控制在常规电气单元的散热距离要求范围内，背部预留的通风间隙能够满足内部设备自然散热的气流组织需求，不需要额外加装导流结构就能保证设备运行时的热量顺利排出。不同于常见的一体式封闭柜体，该外罩的侧面预留了辅助检修开口，日常运维时不需要拆除整个外罩，就能从侧面对内部设备的接线端子、二次回路元件进行操作，大幅缩短了日常巡检和故障排查的时间。在材料选型的适配性上，该结构默认采用冷轧钢板折弯成型，表面做静电喷塑处理，能够适应常规工业环境的防腐蚀要求，如果应用在沿海高盐雾或者化工腐蚀场景，也可以直接替换为不锈钢板材，不需要修改整体结构尺寸，因为所有折弯半径、安装孔位的设计都预留了不同板材厚度的适配余量，

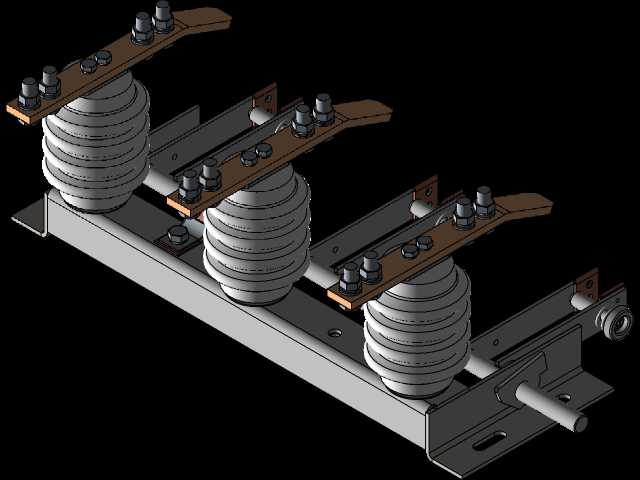

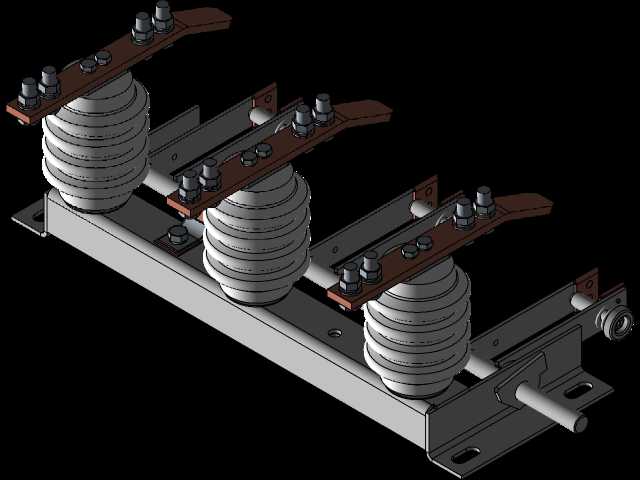

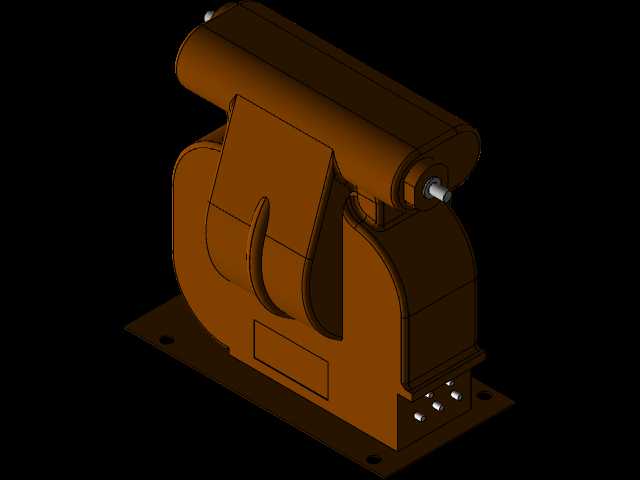

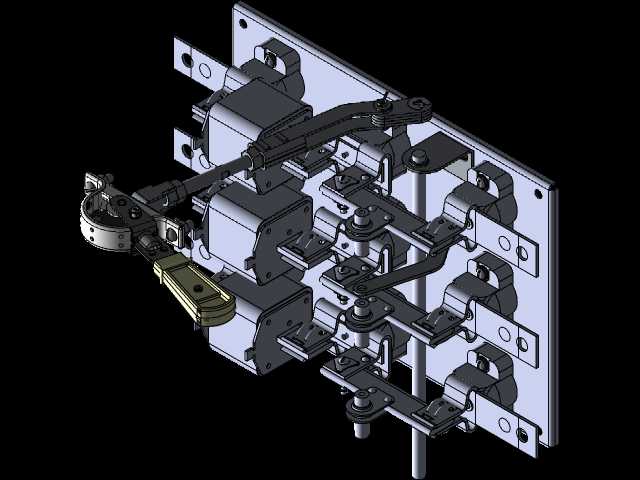

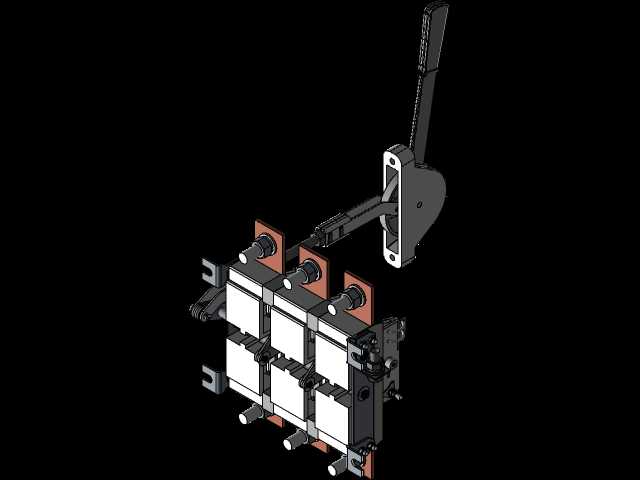

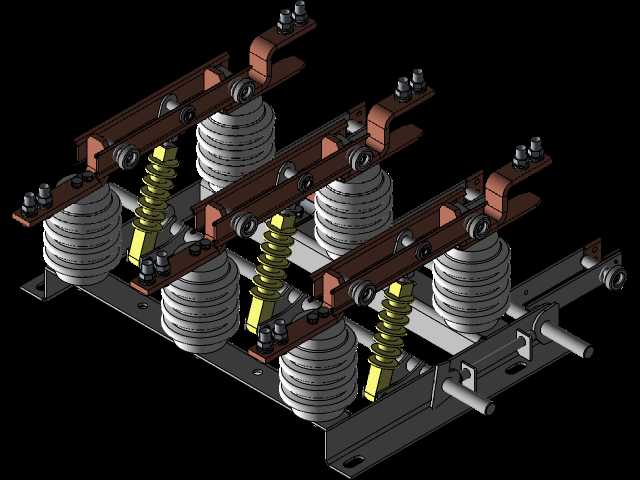

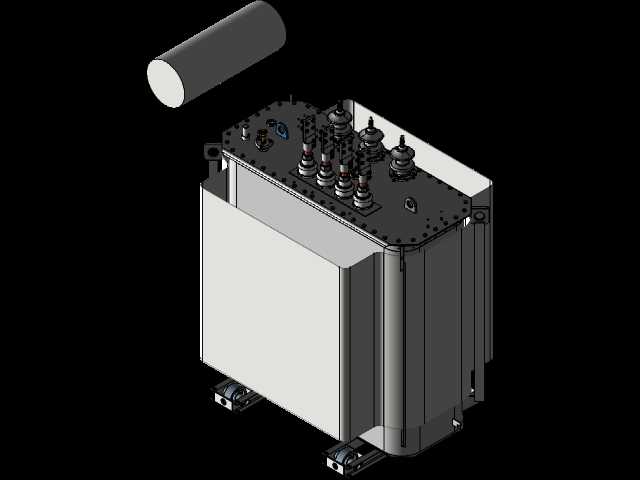

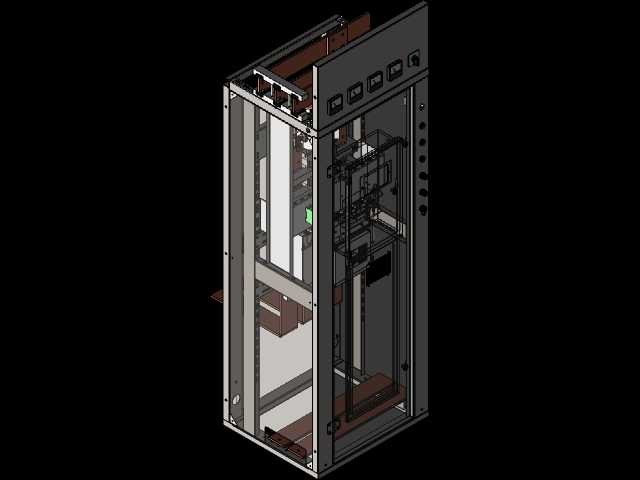

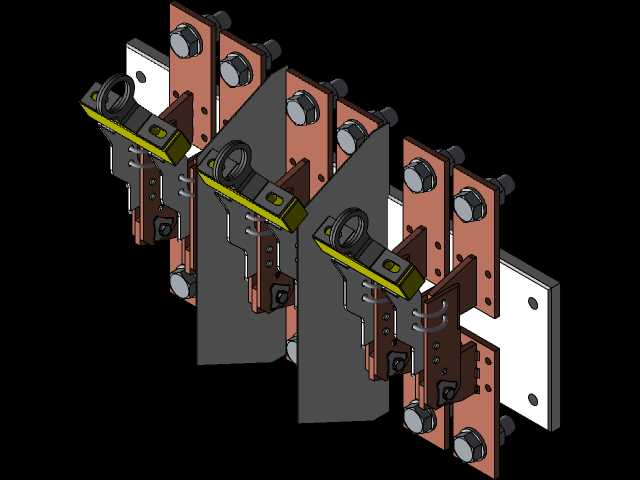

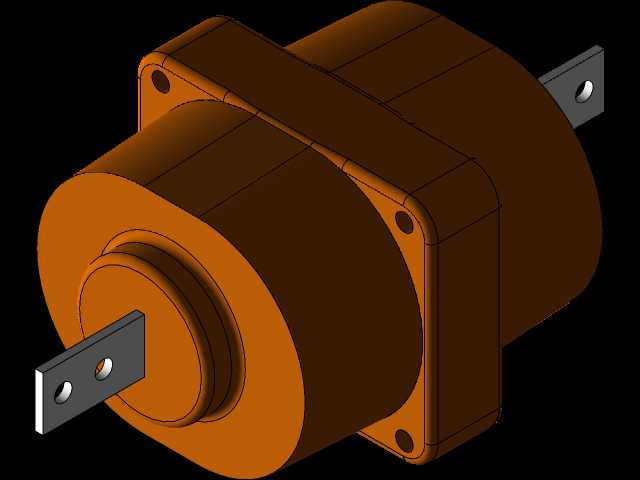

　　不会因为板材更换出现装配干涉的问题。从现场应用的实际反馈来看，这种整体式多舱外罩相比多台单柜并排安装的形式，现场安装的工作量能减少近四成，因为不需要对单台柜体进行并柜调整、拼接密封处理，只需要将整体外罩吊装到基础上固定，再将内部电气单元依次推入对应舱位固定接线即可，同时整体式的外罩外观一致性更好，在厂区标准化建设的现场布局中，视觉整洁度远高于分散布置的独立柜体。结构设计时还充分考虑了吊装运输的需求，外罩顶部的加强棱位置预留了隐藏式吊装点，吊装时吊具不会直接接触外罩的外露面，避免吊装过程中造成表面涂层的划伤，运输时外罩可以采用叠放的形式，因为内部的舱位开口是贯通式的，多个外罩可以嵌套叠放，大幅降低运输过程中的空间占用，减少物流成本。在细节处理上，外罩所有外露的边缘都做了钝角打磨处理，没有尖锐的毛刺棱角，所有焊接位置都做了打磨平滑后再做表面处理，避免后期涂层脱落出现锈蚀点，开口处的折边尺寸经过反复校核，既保证了密封面的宽度足够，也不会因为折边过宽占用内部设备的安装空间，内部预留的接地螺柱位置统一设置在侧围板的下部，方便现场安装时统一做接地连接，不需要额外在现场焊接接地点位。
