带可调托盘的下拉式机柜结构设计

　　在工业现场的工位旁、实验室设备侧边、小型生产线的工具与物料暂存区域，这类带可调托盘的下拉式柜体有着非常明确的使用场景——它不需要像传统平开柜门那样预留前方的开门回转空间，下拉开启的操作方式让操作人员站在柜体正前方就能完成取放动作，尤其适合安装在通道宽度有限、操作空间局促的工位侧边，不会因为柜门开合挤占通行或操作的有效空间。

　　从实际用途来看，这款柜体并非通用的储物柜体，它的下拉托盘结构可以承放小型工装夹具、检测量具、常用的操作工具或者小型待加工工件，托盘拉出后处于操作人员的手肘操作高度范围内，取放物品时不需要大幅度弯腰或者抬手，能够有效降低长时间重复取放动作带来的操作疲劳，在装配工位、质检工位旁布置这类柜体，能够大幅提升小件物品的取放效率。

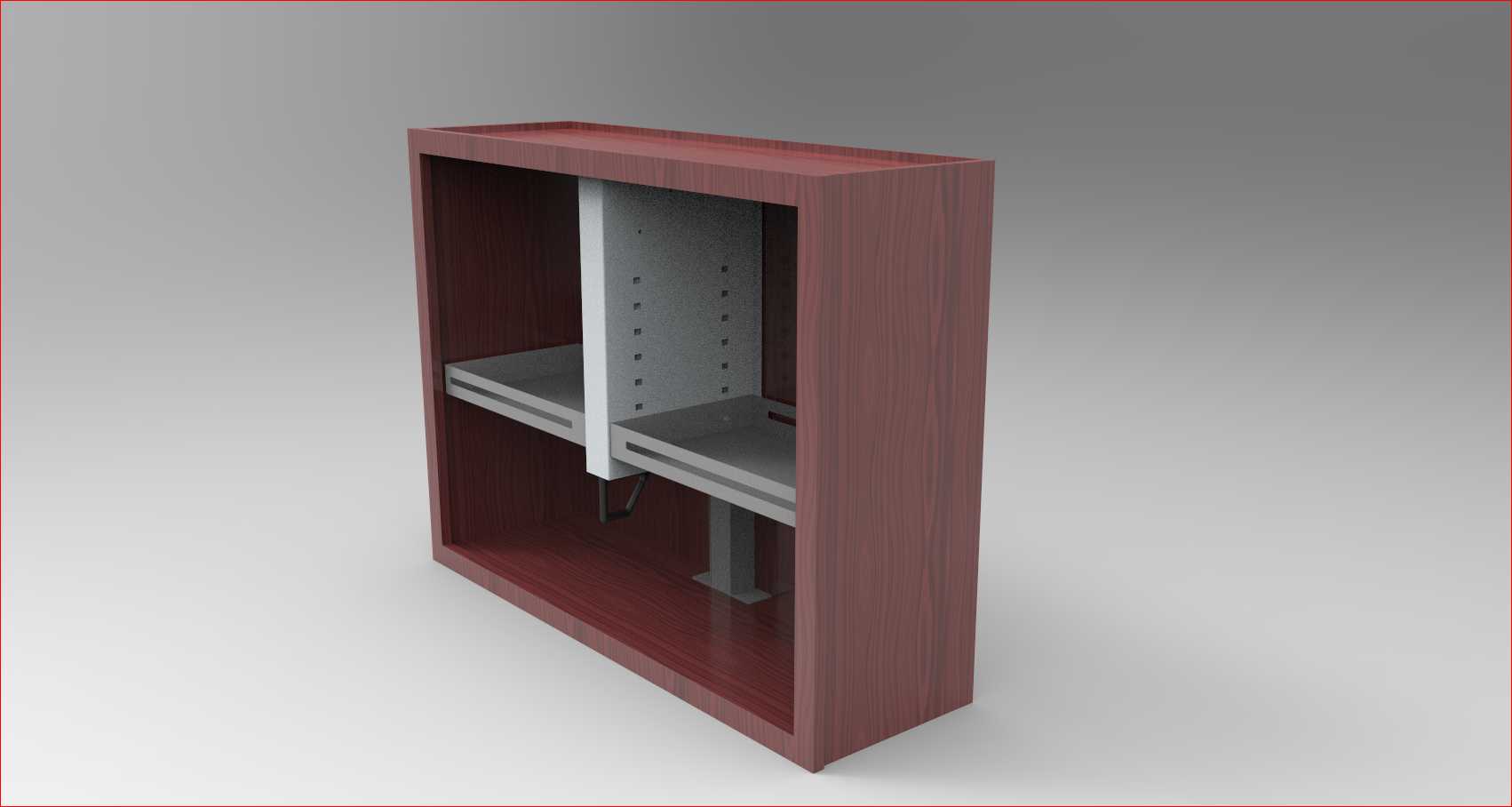

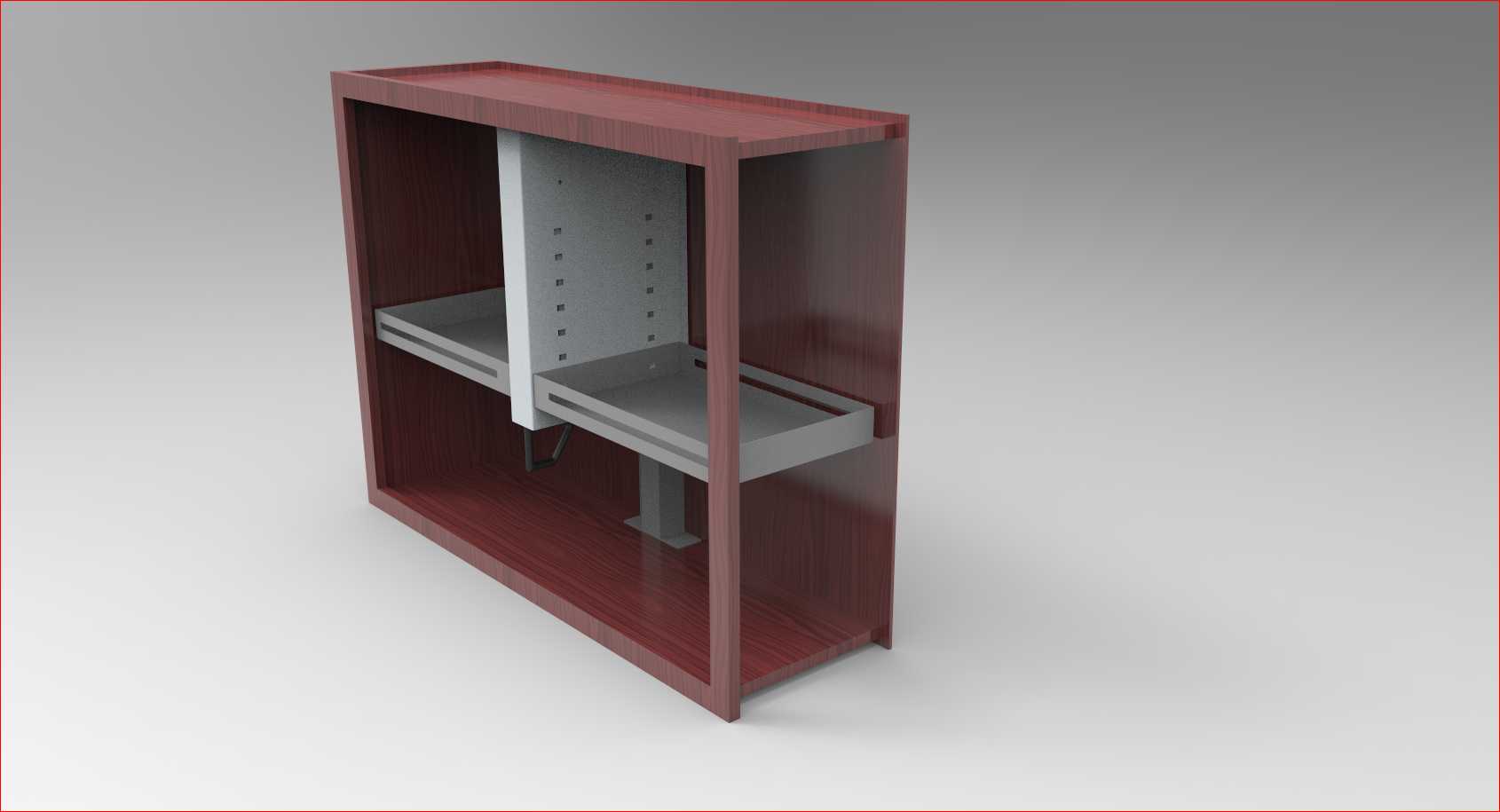

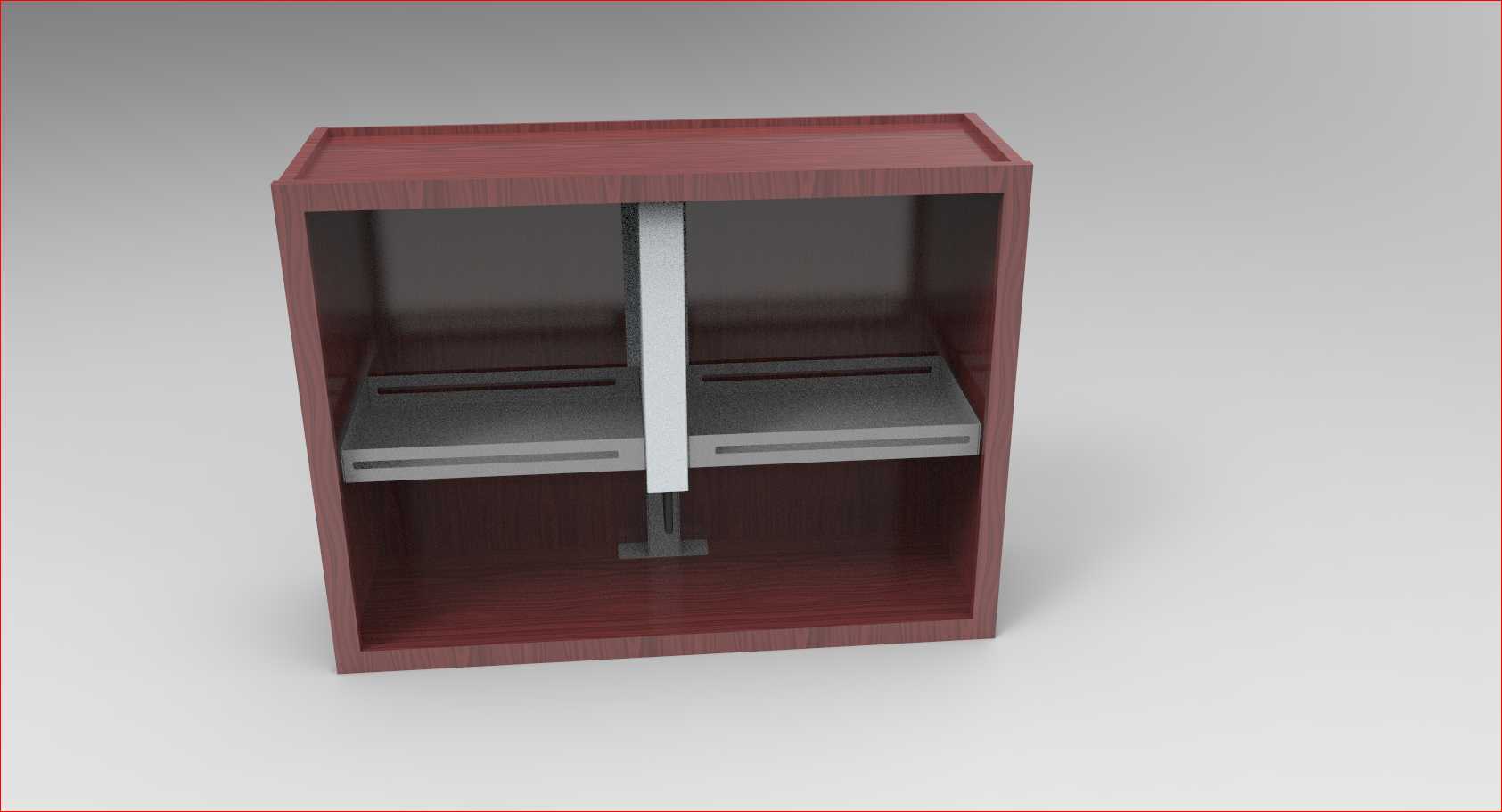

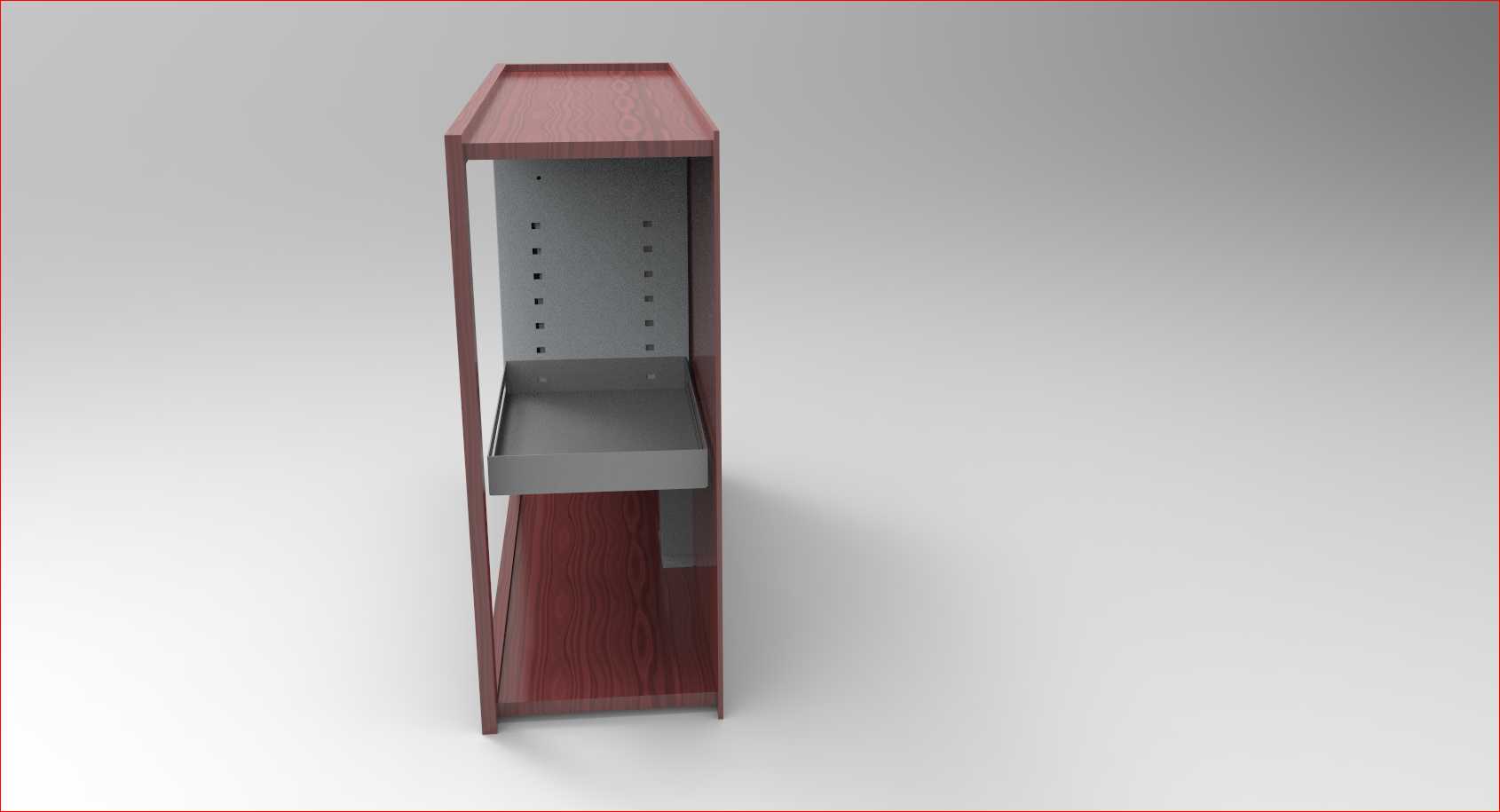

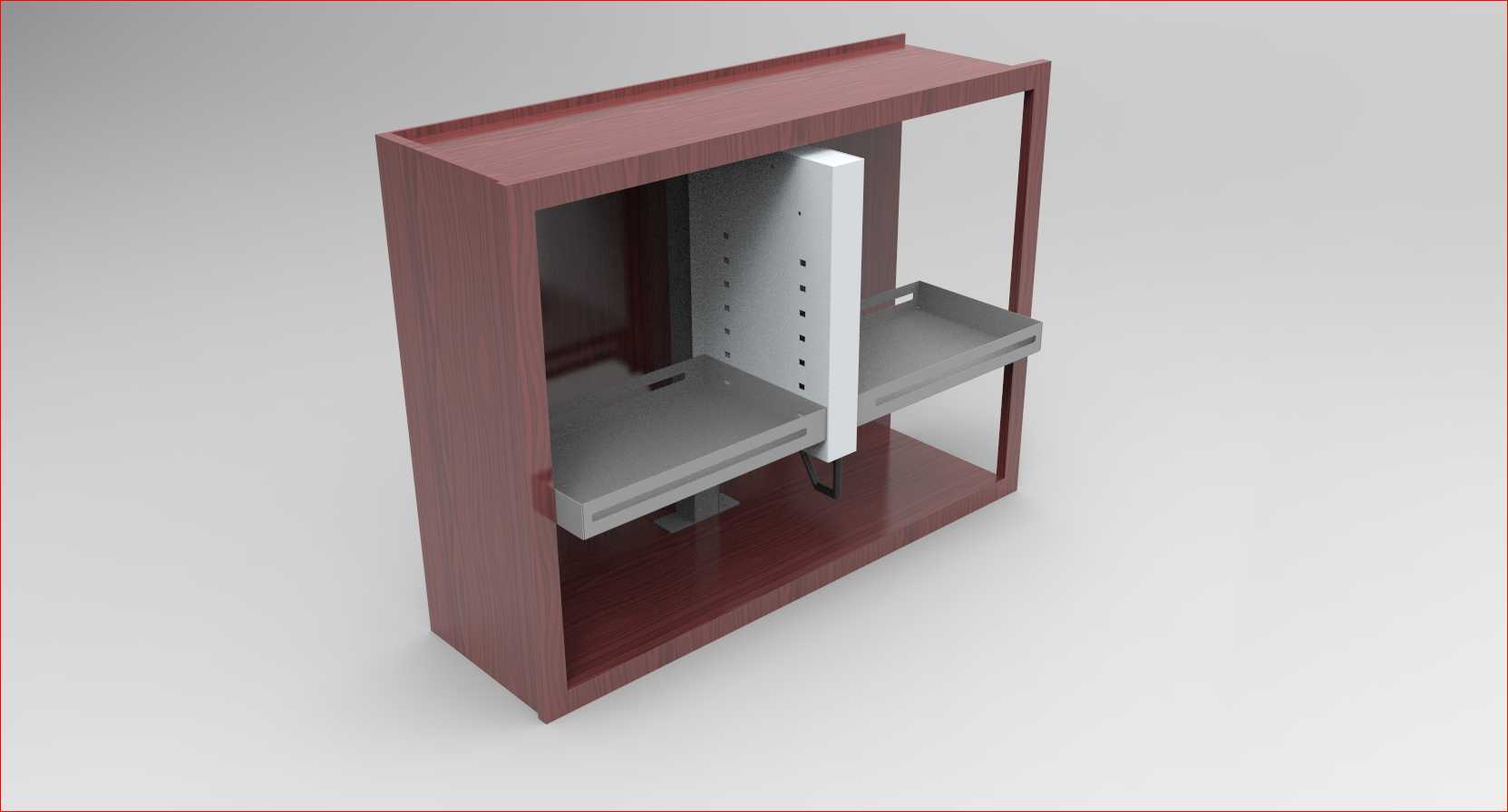

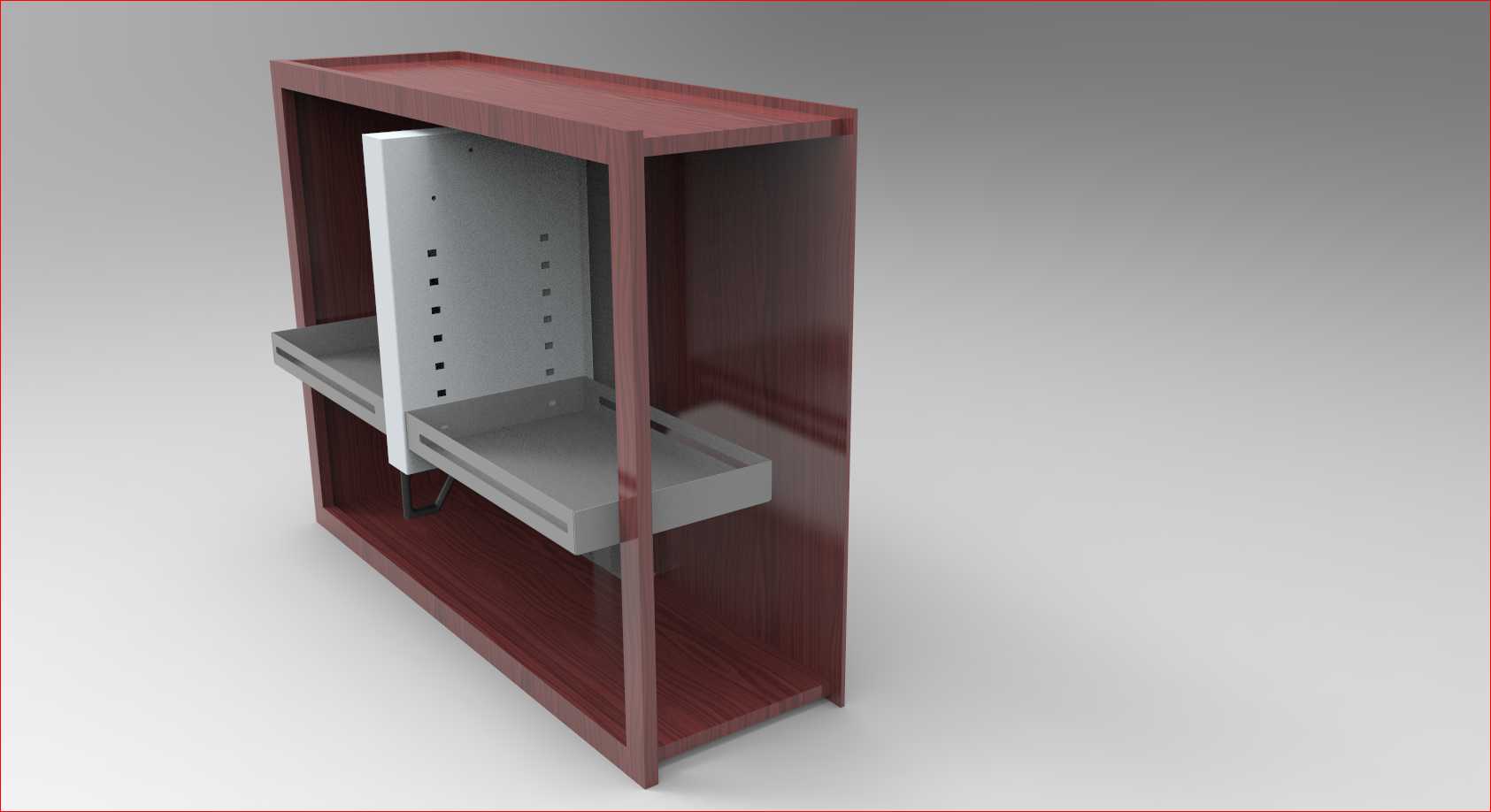

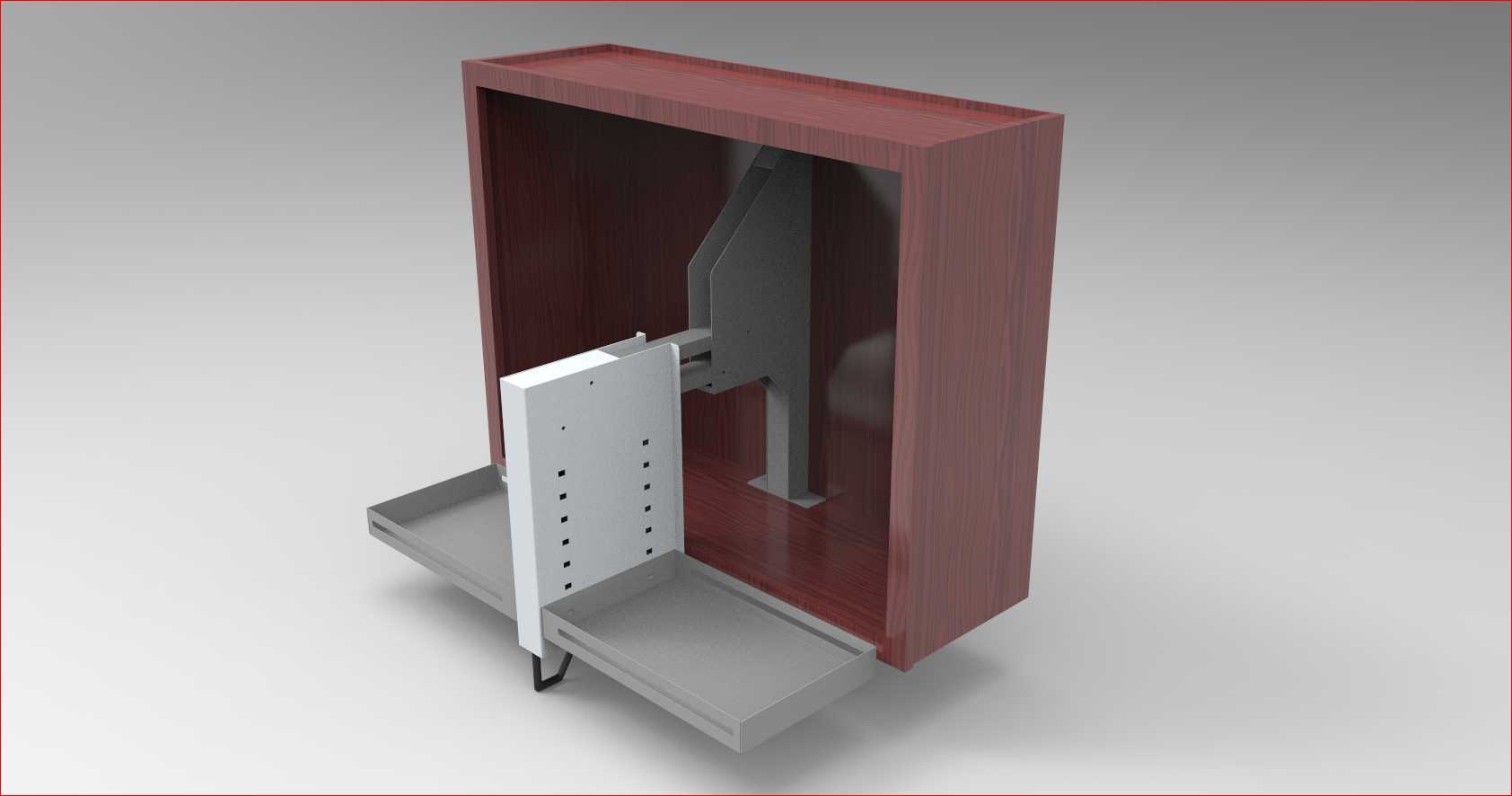

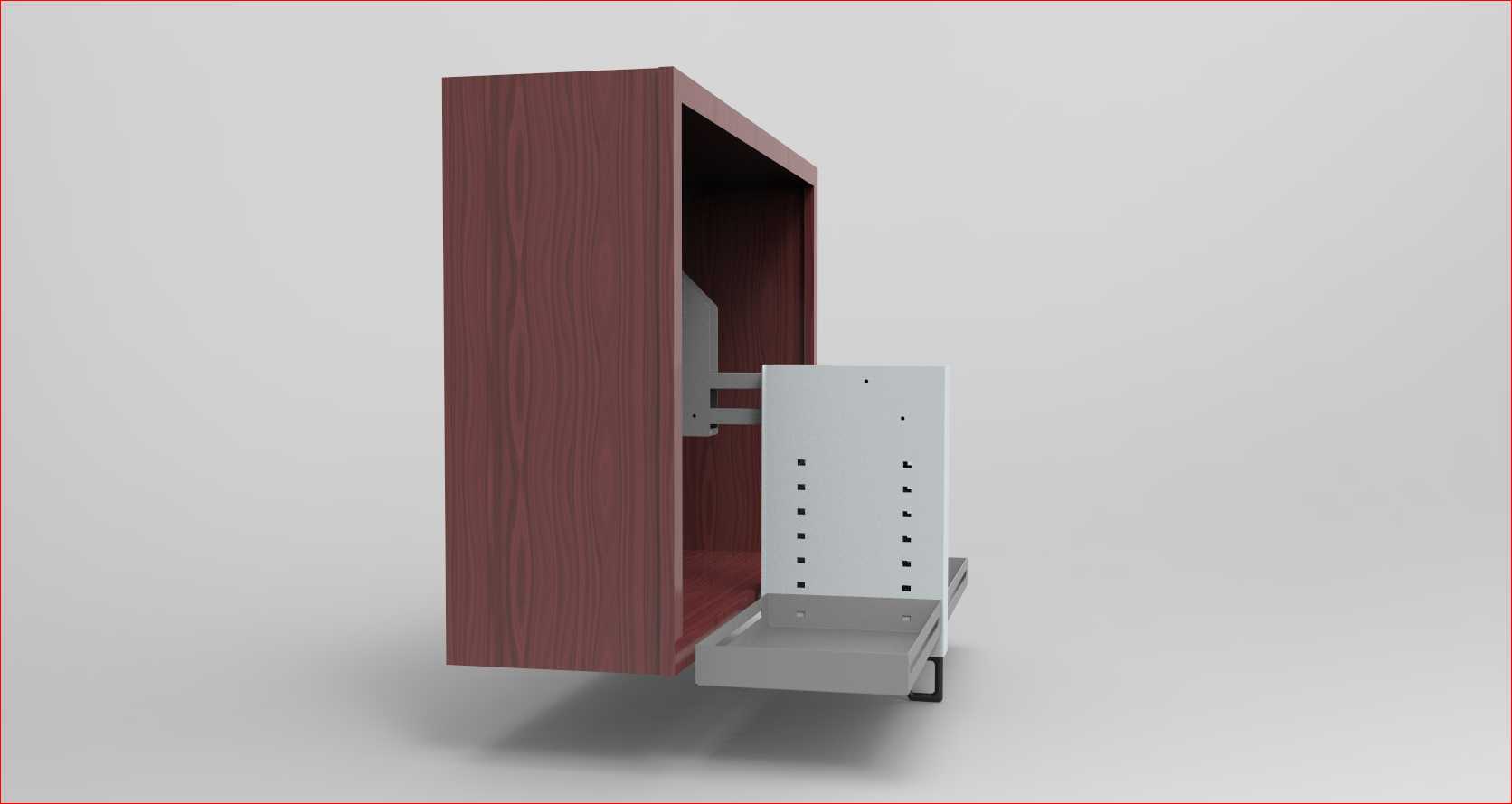

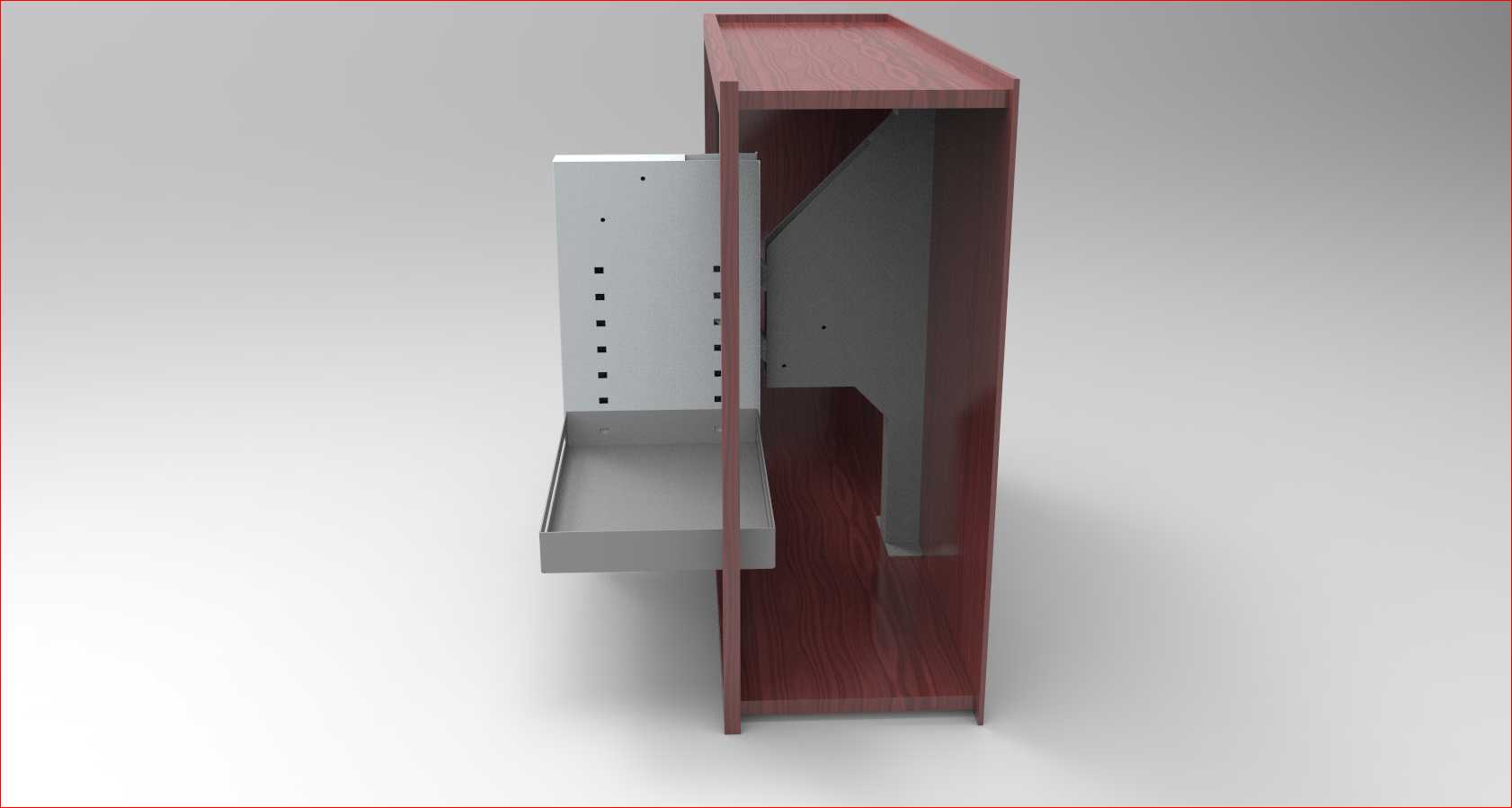

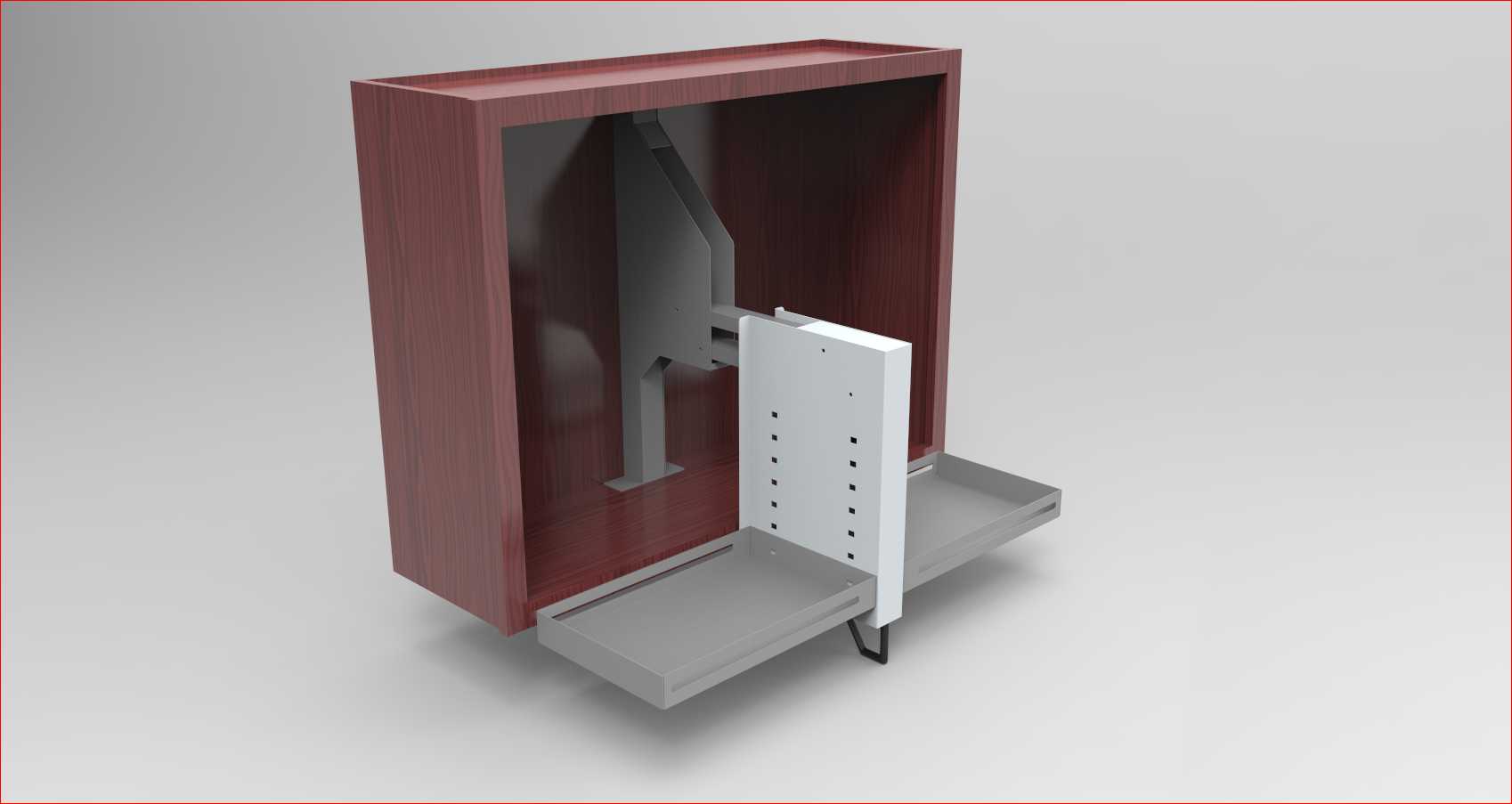

　　功能特性上，这款柜体的核心设计点在于可调托盘的锁紧与导向结构，下拉动作的轨迹经过专门设计，开启过程中托盘会沿着预设的导轨路径平稳滑出，不会出现卡滞或者下坠的情况，托盘的承载面做了平整处理，边缘带有微小的挡边，避免放置在上面的小型零件、工具滑落；柜体内部的竖向安装位预留了多组调节孔位，可以根据实际存放物品的高度调整托盘的安装位置，适配不同尺寸的工具、物料存放需求，柜体的闭合状态下，下拉面板与柜体框架齐平，外观整洁，不会有突出的磕碰风险，闭合后的锁紧结构能够保证柜体在受到轻微碰撞时不会意外开启，提升现场使用的安全性。

　　设计思路层面，这款柜体优先考虑了窄空间安装的适配性，整体采用框架式的钣金结构，柜体的侧框架承担主要的结构载荷，导轨组件直接安装在侧框架的加强筋位置，不需要额外增加内部支撑构件，在保证结构强度的同时控制了整体的重量；下拉操作的把手设置在托盘面板的下沿位置，符合操作人员的自然操作习惯，伸手就能触碰到开启位置，不需要额外寻找操作部件；柜体的背部预留了安装固定孔，可以直接通过膨胀螺栓或者安装支架固定在墙面、设备侧边的立柱上，也可以直接落地放置，底部预留了可调脚杯的安装位，落地放置时可以调整水平度，适应不平整的地面安装条件。

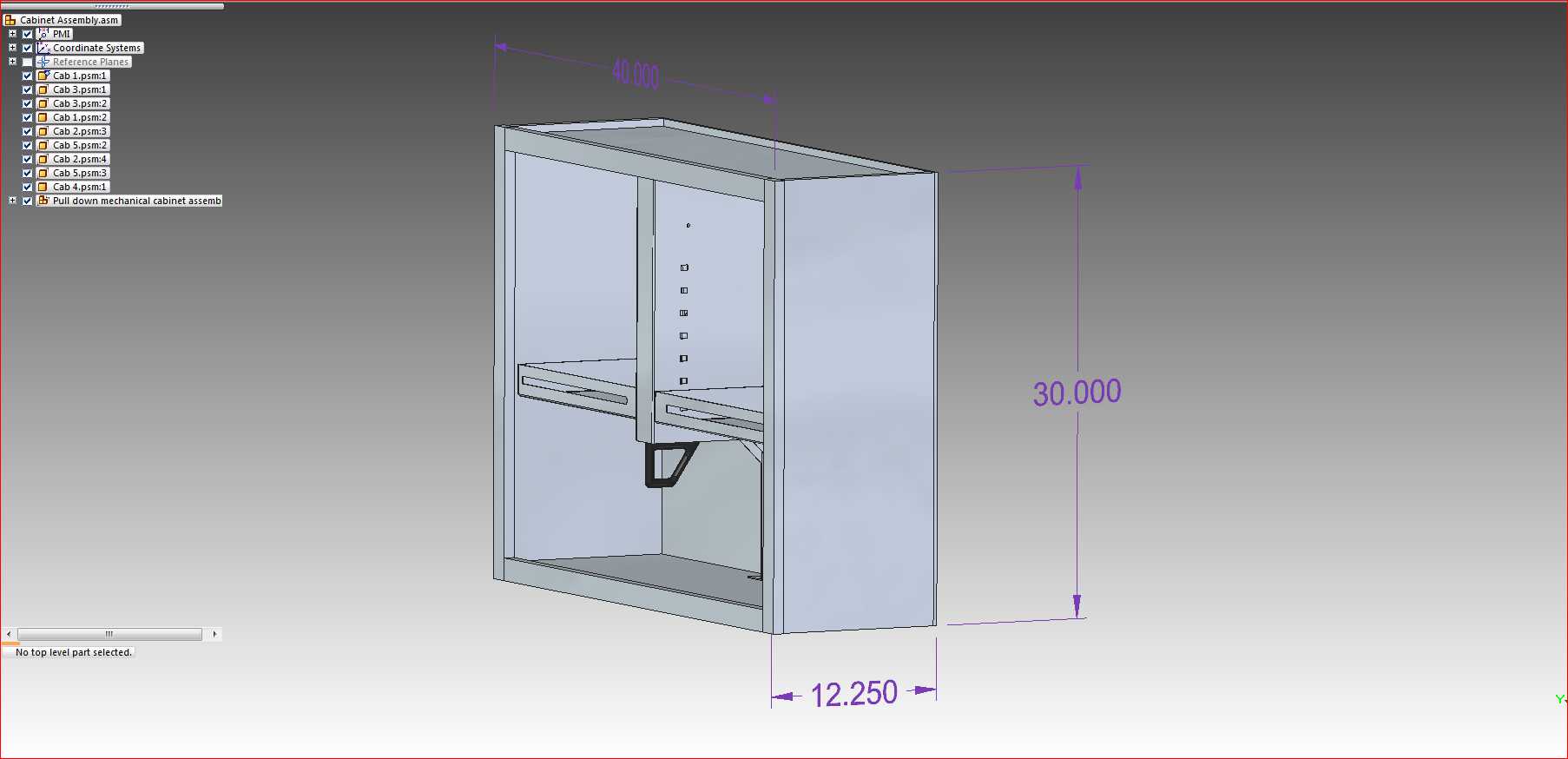

　　外形尺寸与安装边界方面，这款柜体的整体高度为30单位，宽度为12.25单位，深度方向的尺寸经过压缩，安装时只需要预留柜体本身的深度空间，前方不需要额外预留柜门开启的回转空间，相比同容积的平开门柜体，能够节省至少40%的前方操作空间；安装时需要注意，柜体下拉托盘完全拉出时，托盘向前伸出的长度不会超过柜体深度的二分之一，不会对前方的通行空间造成过度占用，固定安装时需要保证安装面的承重能力满足柜体满载后的载荷要求，落地安装时调整脚杯高度保证柜体水平，避免导轨因为柜体倾斜出现受力不均、滑动卡滞的问题；柜体的侧边与相邻设备或者墙体之间只需要预留少量的安装间隙即可，不需要预留操作维护的额外空间，后期维护导轨组件时只需要将托盘完全拉出，就能从正面完成导轨的调节与紧固件紧固操作，不需要挪动柜体或者从侧边进行维护作业，大幅降低了后期的维护难度。

　　在实际的结构建模过程中，这类柜体的导轨运动轨迹需要做运动仿真验证，确保下拉开启和闭合的全过程中，托盘与柜体框架之间不会出现干涉，锁紧结构的卡合位置需要反复调整，保证闭合时的锁紧力度合适，既不会因为锁紧力过大导致开启困难，也不会因为锁紧力不足出现闭合不严的情况；钣金件的折弯工艺性也在设计阶段做了充分考虑，所有的折弯边都预留了足够的工艺余量，焊接位置都设置在非外观面，保证柜体外观的整洁度，同时减少后期的打磨、表面处理的工作量。
