通用电气145kV高压开关柜结构设计

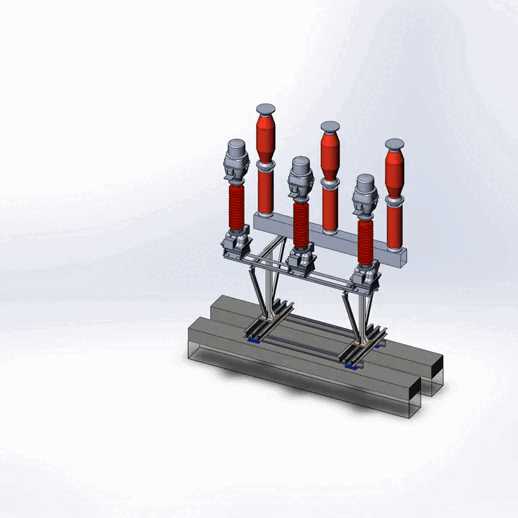

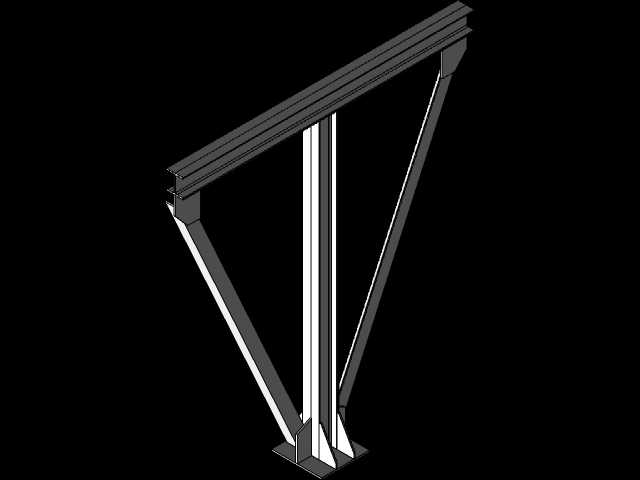

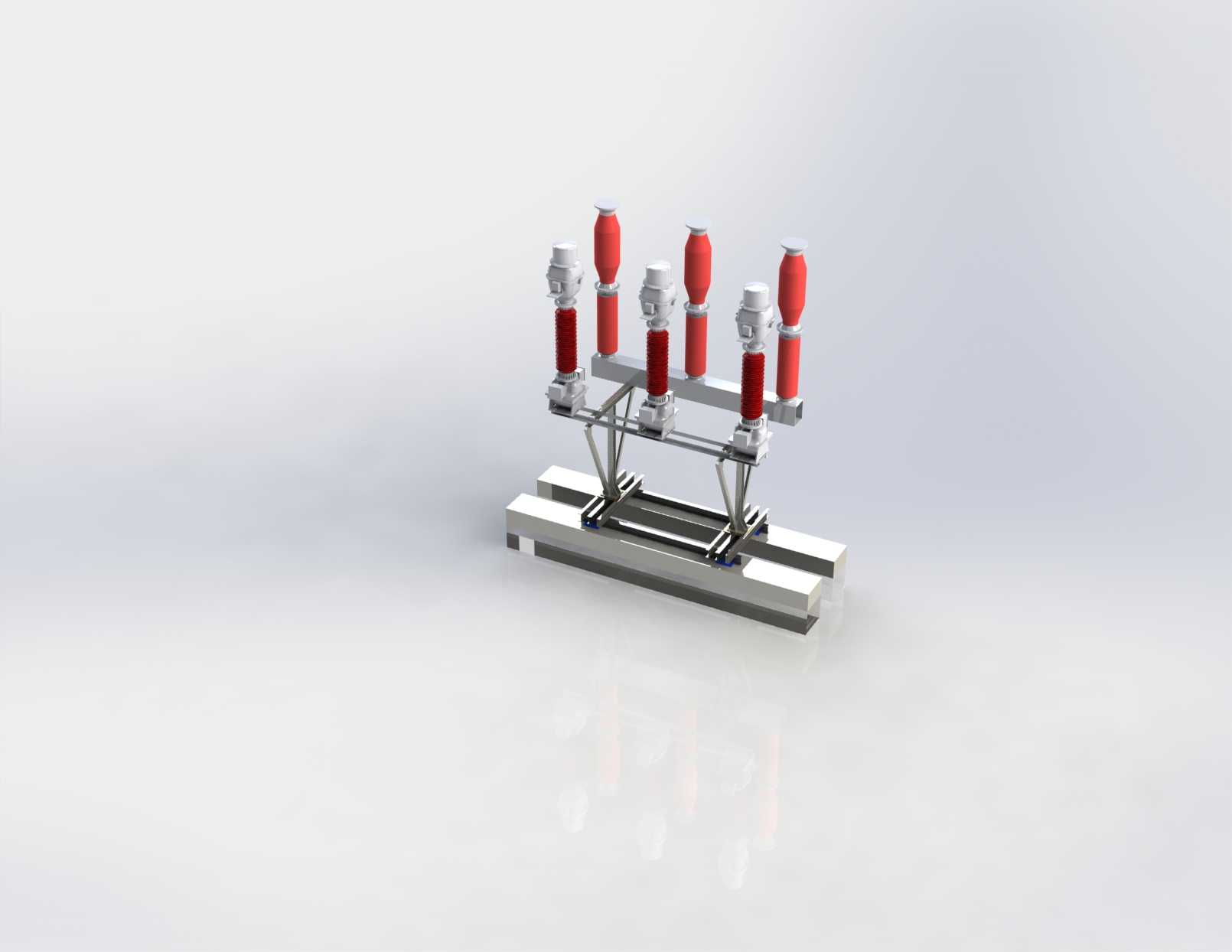

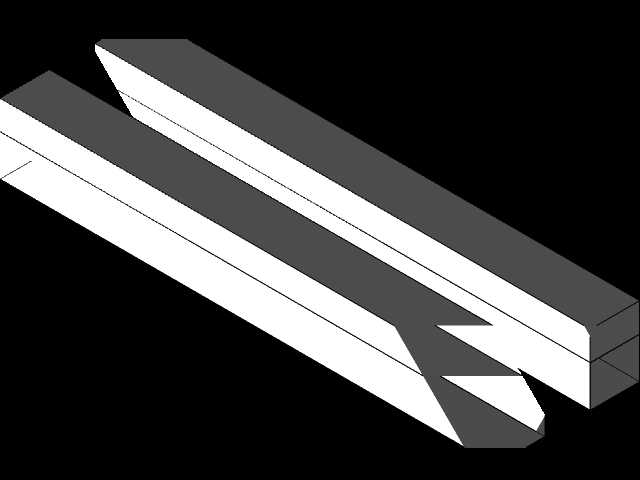

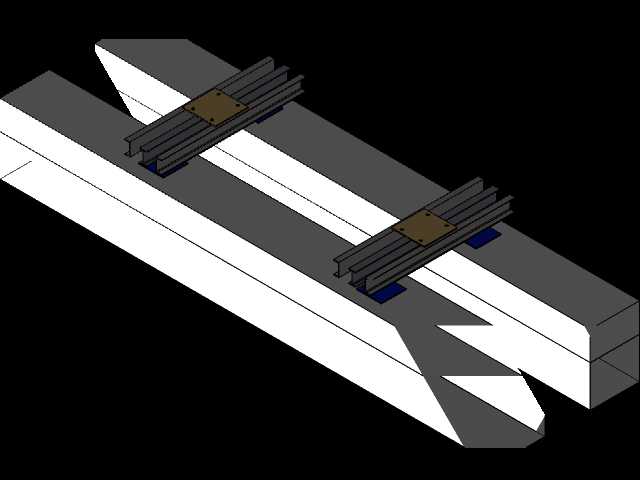

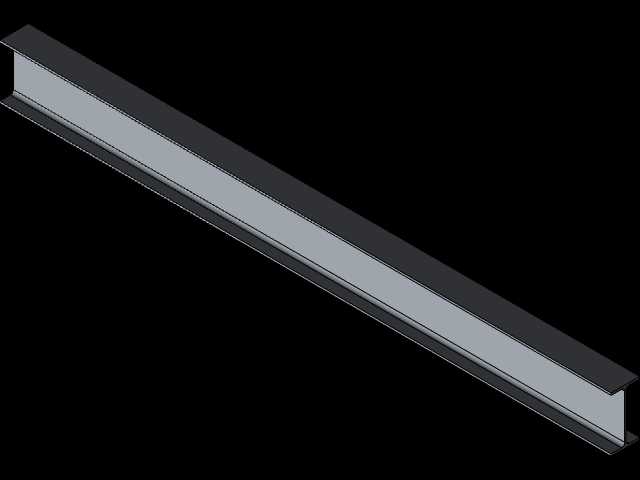

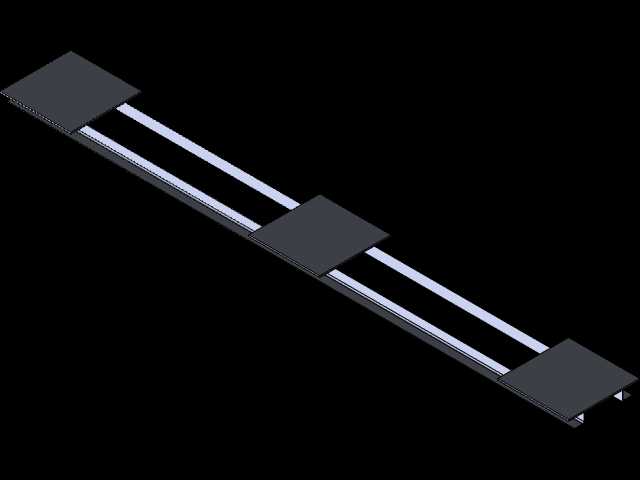

　　这套高压开关装置主要应用在145kV电压等级的输配电网络中，承担着变电站、大型工业厂区供电进线侧的电路通断、故障隔离与负荷切换职能，是电网输配环节里保障供电可靠性的核心一次设备。从结构布局来看，整套装置采用三相分体式绝缘支柱排布，每相分别配置灭弧室与绝缘支撑结构，相间预留足够的空气绝缘间隙，避免高电压工况下出现相间闪络问题。底部采用双拼槽钢作为安装基座，槽钢的选型兼顾了承重强度与现场安装的适配性，基座上预留的安装孔位匹配常规户外变电站的设备基础预埋尺寸，安装时可直接通过螺栓与基础预埋件固定，无需额外加工过渡连接件。支撑框架采用桁架式结构，斜向支撑与横向连接梁配合，既抵消了上部绝缘组件与灭弧单元的竖向荷载，

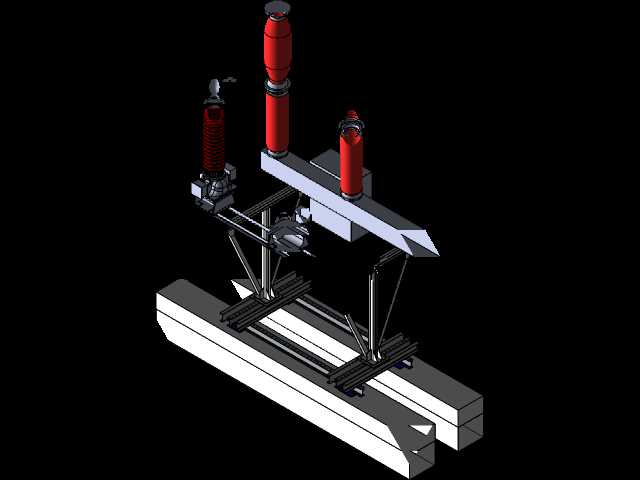

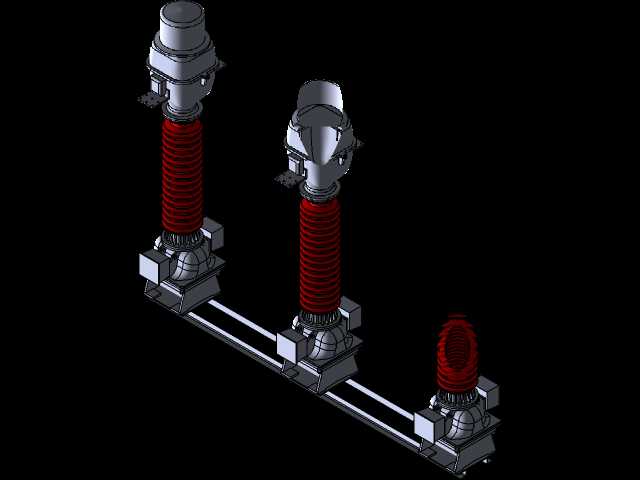

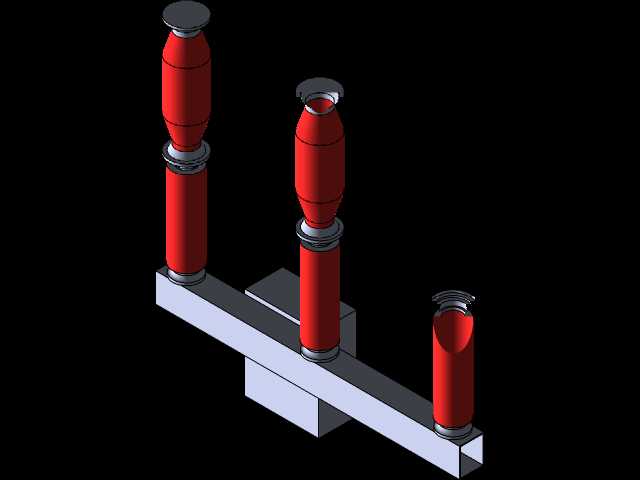

　　也能抵御户外安装场景下的风载与短时地震作用力，框架的连接节点全部采用螺栓紧固，方便现场组装与后期运维拆解。上部的绝缘瓷瓶采用红灰配色的分段结构，红色段为高温烧结的陶瓷绝缘主体，灰色段为端部金属连接法兰，法兰与瓷瓶的结合面做了密封处理，防止户外雨水渗入绝缘内部引发绝缘性能下降。每相的灭弧单元安装在绝缘支柱顶端，操作机构的传动连杆隐藏在横向布置的金属横梁内部，既对传动部件形成防护，也让整体外观更规整，避免连杆裸露在外积灰、锈蚀影响传动精度。设计过程中首先要满足高压电气设备的绝缘距离要求，145kV电压等级下，带电部分对地、相间的最小空气间隙必须符合电力行业规范，建模时先确定三相的排布间距，再反向推导支撑框架的宽度与基座长度，

　　避免后期出现绝缘距离不足的问题。其次要考虑设备的操作动稳定性，开关分合闸过程中会产生较大的操作冲击力，支撑结构的刚度需要匹配操作机构的冲击力参数，避免长期操作后出现结构变形、触头对位偏差的问题，因此框架的型材选型、节点连接方式都经过受力校核，保证数千次操作循环后结构形变量仍在允许范围内。安装边界方面，整套装置的底部基座宽度适配常规2.2米宽的设备基础，纵向长度满足三相排布后的外沿安全距离要求，设备安装完成后带电部分距地面的高度符合户外变电站的安全净距规范，运维人员在地面开展常规巡检时无需额外设置临时防护栏。在实际应用场景中，这类高压开关柜既可以作为新建110kV变电站的进线开关使用，也可以替换老旧变电站的同电压等级老旧开关设备，

　　结构上的标准化设计让替换安装时无需大规模改动原有基础，缩短停电施工周期。设备的功能特性上，每相独立的绝缘结构让单相同类故障的排查与维修更便捷，无需拆解整套设备即可完成单一部件的更换，降低运维成本。传动结构的布局充分考虑了户外运行的环境适应性，所有外露金属部件都做了热镀锌防腐处理，能够在多雨、高盐雾的户外环境下长期使用，绝缘瓷瓶的伞裙结构设计增加了爬电距离，在潮湿、多粉尘的工况下仍能保持稳定的绝缘性能。建模过程中对各部件的装配公差做了预留，瓷瓶法兰与支撑座的配合间隙、传动连杆的连接间隙都按照实际装配要求设置，避免虚拟装配时出现干涉，同时也为后续的工程图导出、生产加工提供准确的尺寸依据。整体结构没有冗余的装饰性部件，所有结构件都承担对应的力学或电气功能，符合高压电气设备简洁可靠的设计原则，各部件的排布顺序也兼顾了现场接线的便利性，进出线端子的位置高度匹配常规母线桥的安装高度，减少现场接线时的过渡连接件使用量。
