架空式建筑防雷接地系统结构设计

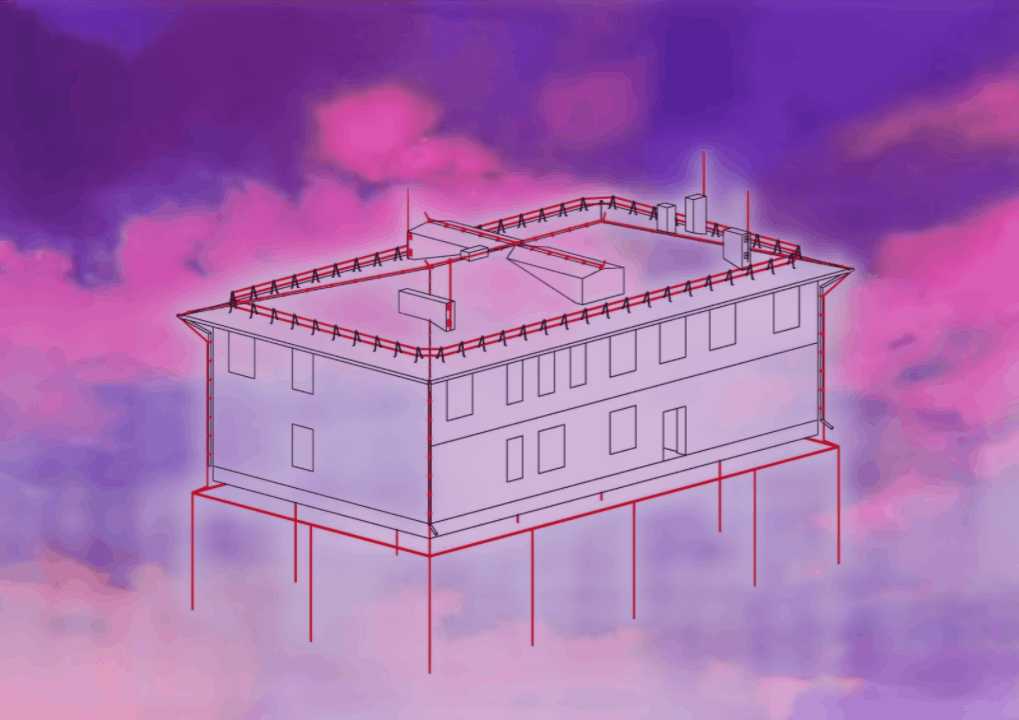

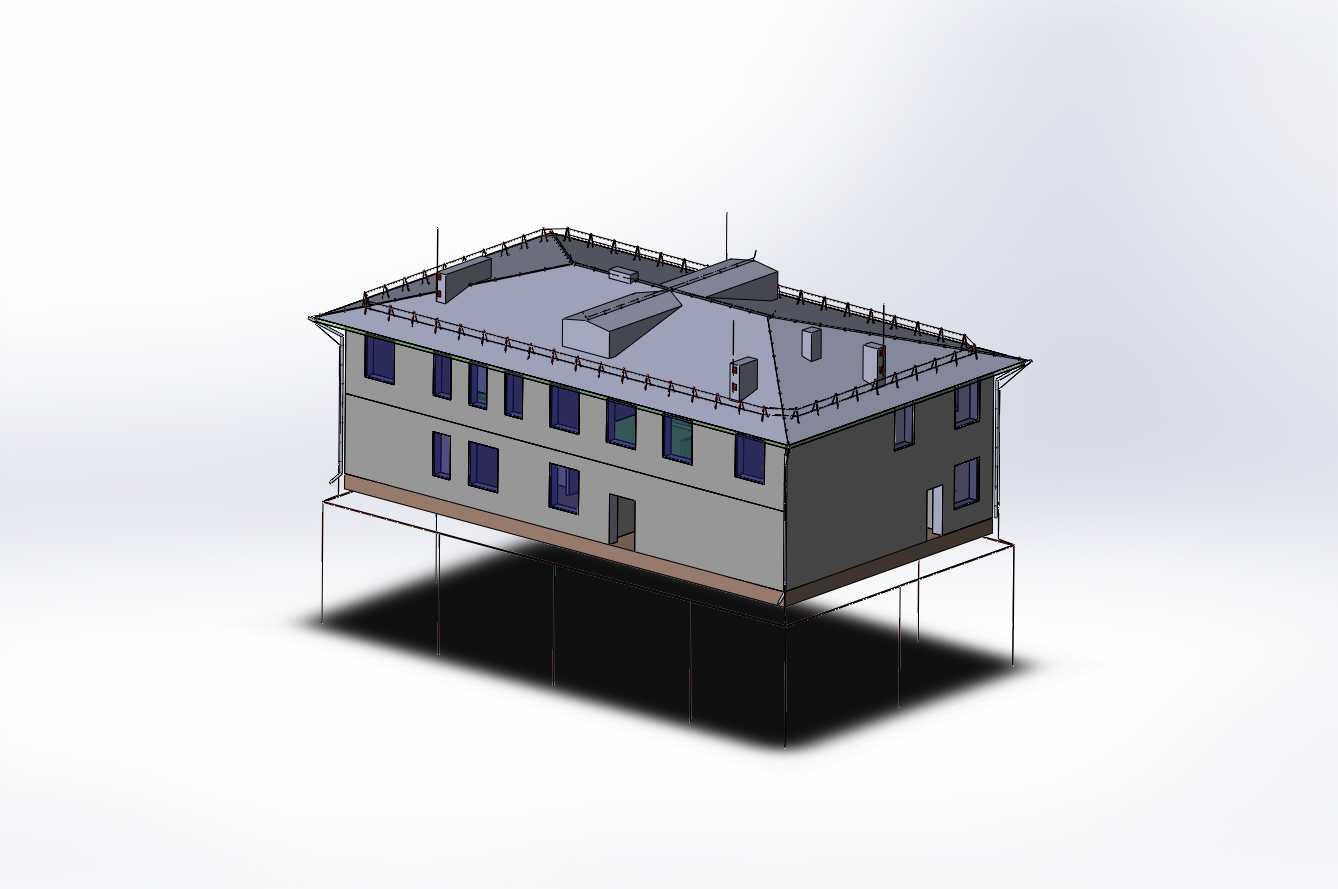

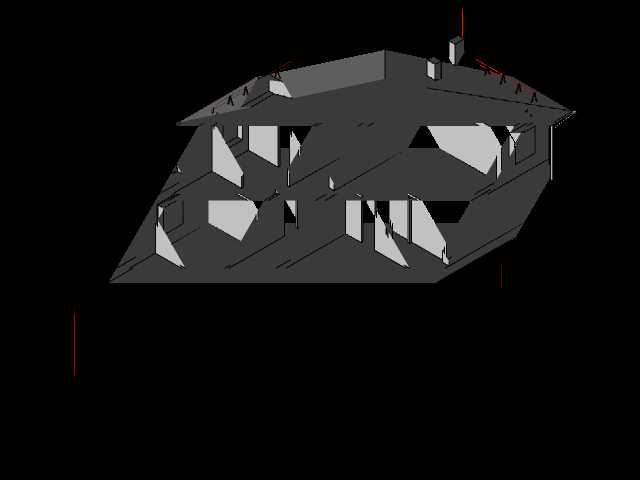

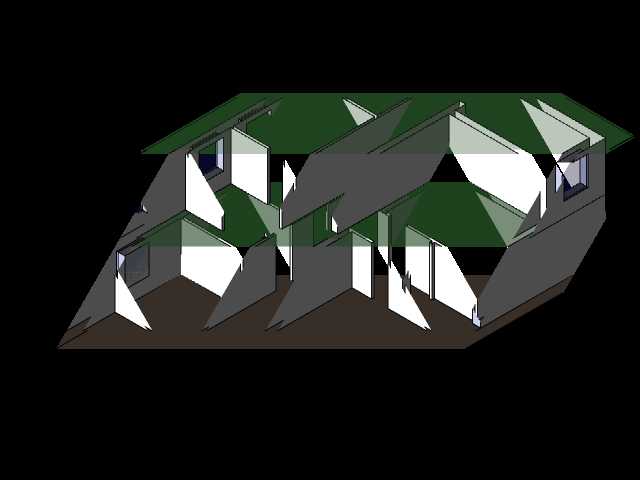

　　本次呈现的结构设计针对高湿、多雷暴区域的架空式民用及小型公共建筑，这类建筑多建于滩涂、山地缓坡等易积水区域，底部采用架空桩基支撑，常规屋面防雷装置的安装路径、接地引下方式与落地建筑存在明显差异，设计过程中需要同步兼顾建筑主体结构受力、防雷接闪覆盖范围、接地极导通效率三个核心维度。从实际应用场景来看，这类架空建筑的屋面通常会布置通风设备、管线桥架、太阳能支架等附属构件，接闪带的布置不能完全照搬平屋面建筑的沿女儿墙敷设逻辑，需要结合屋面凸起物的高度、位置调整接闪网格的密度，确保所有突出屋面的构件都处于接闪器的保护范围之内，避免出现雷击盲区。设计阶段首先梳理了建筑的整体外轮廓，主体为两层矩形框架结构，

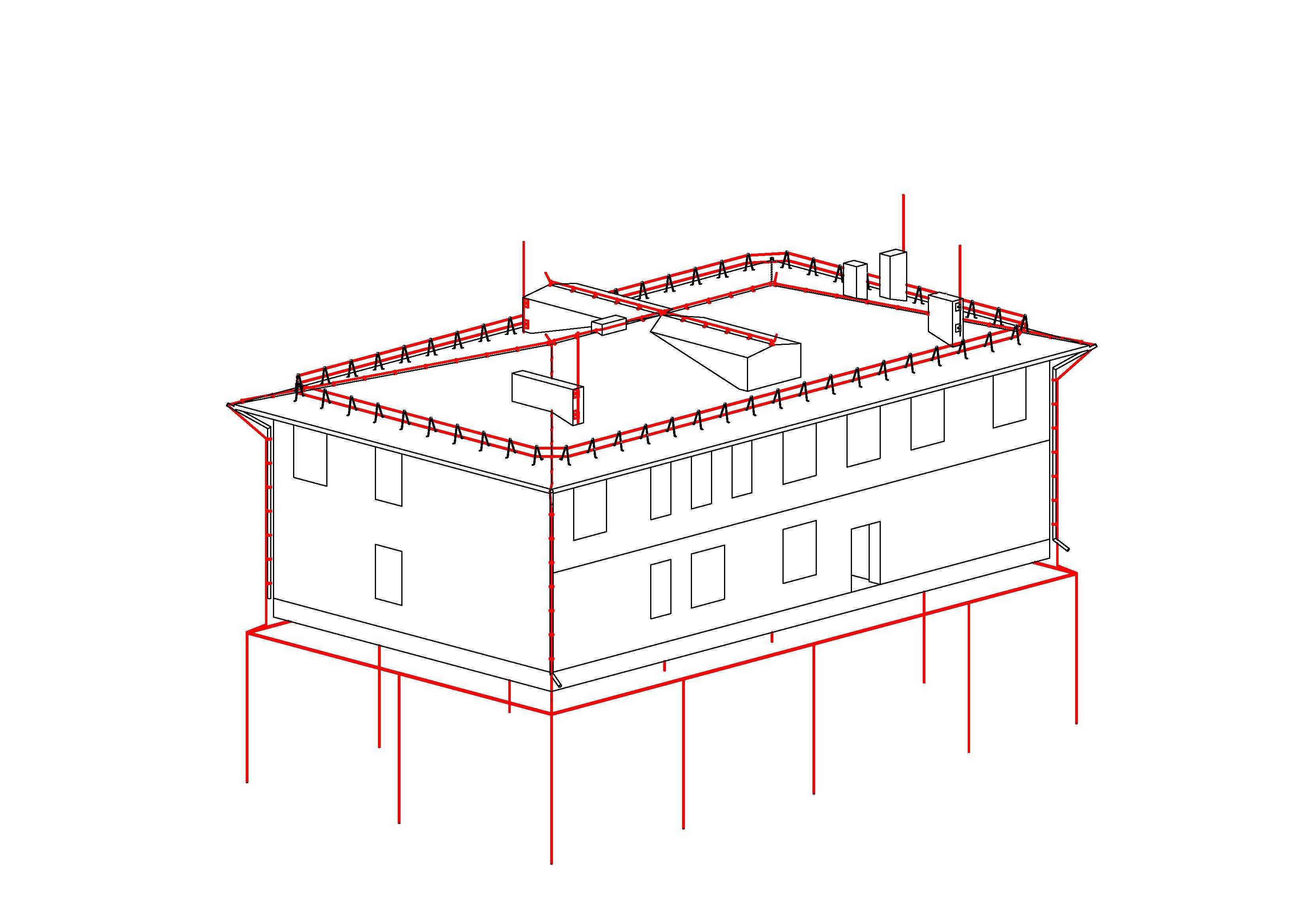

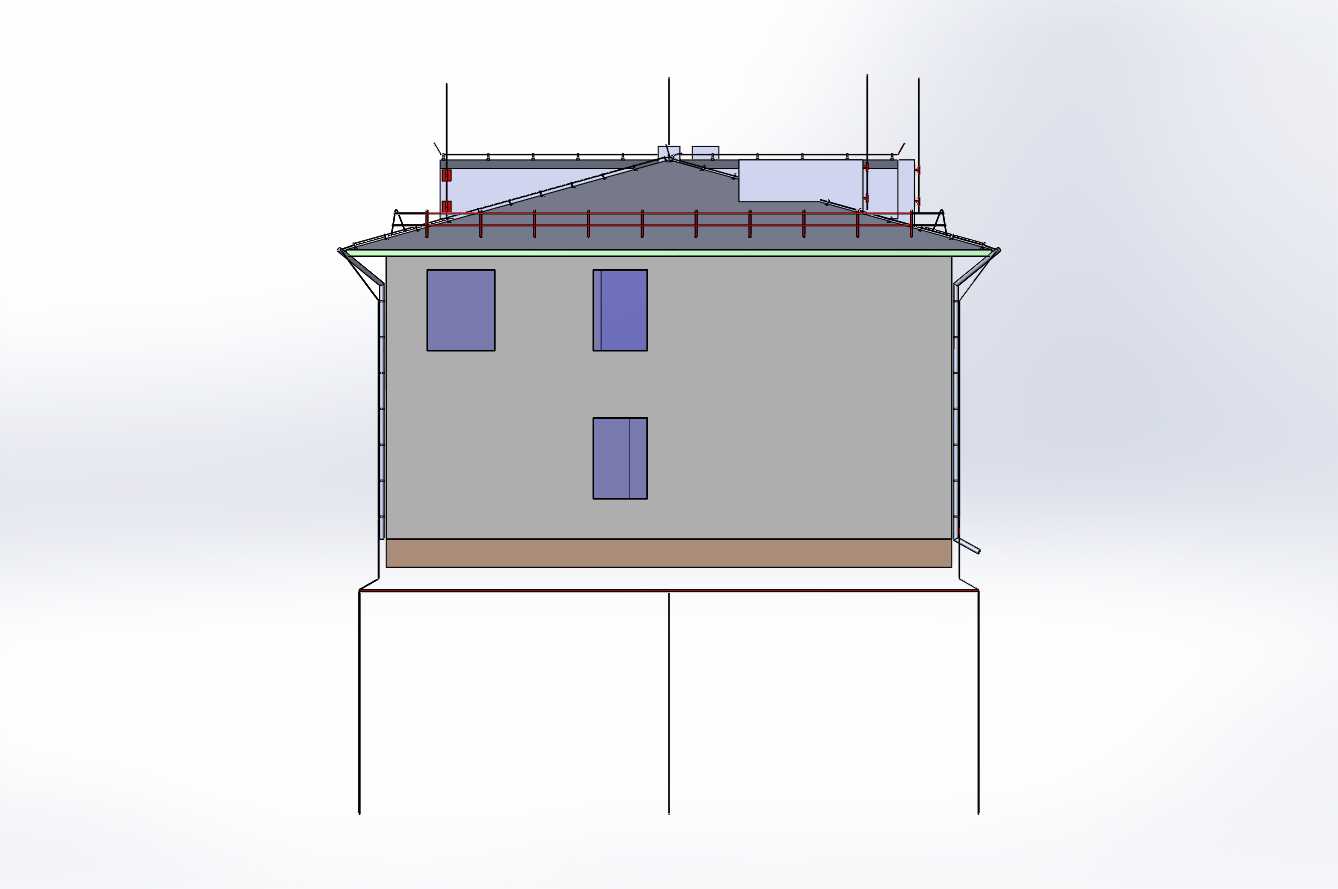

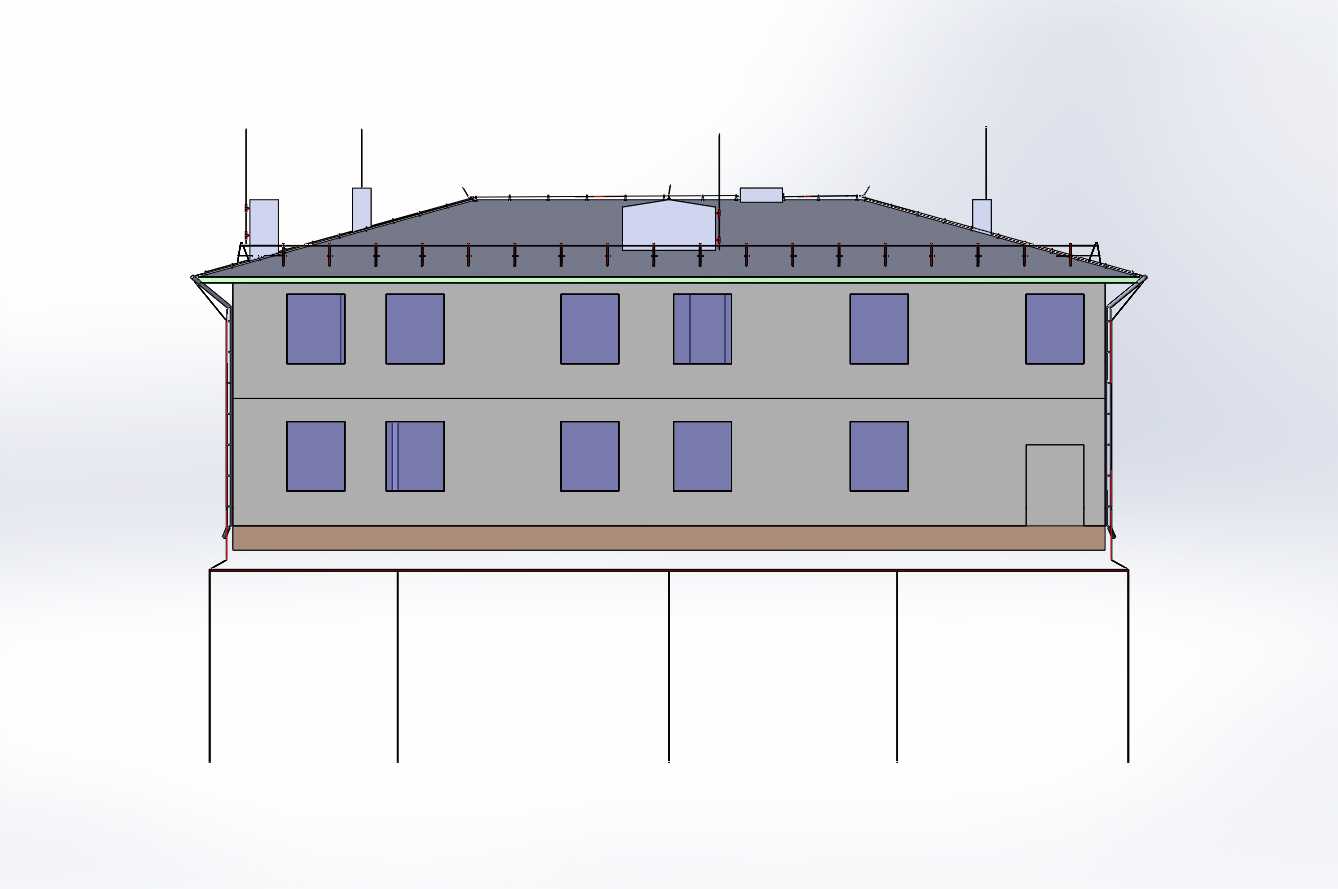

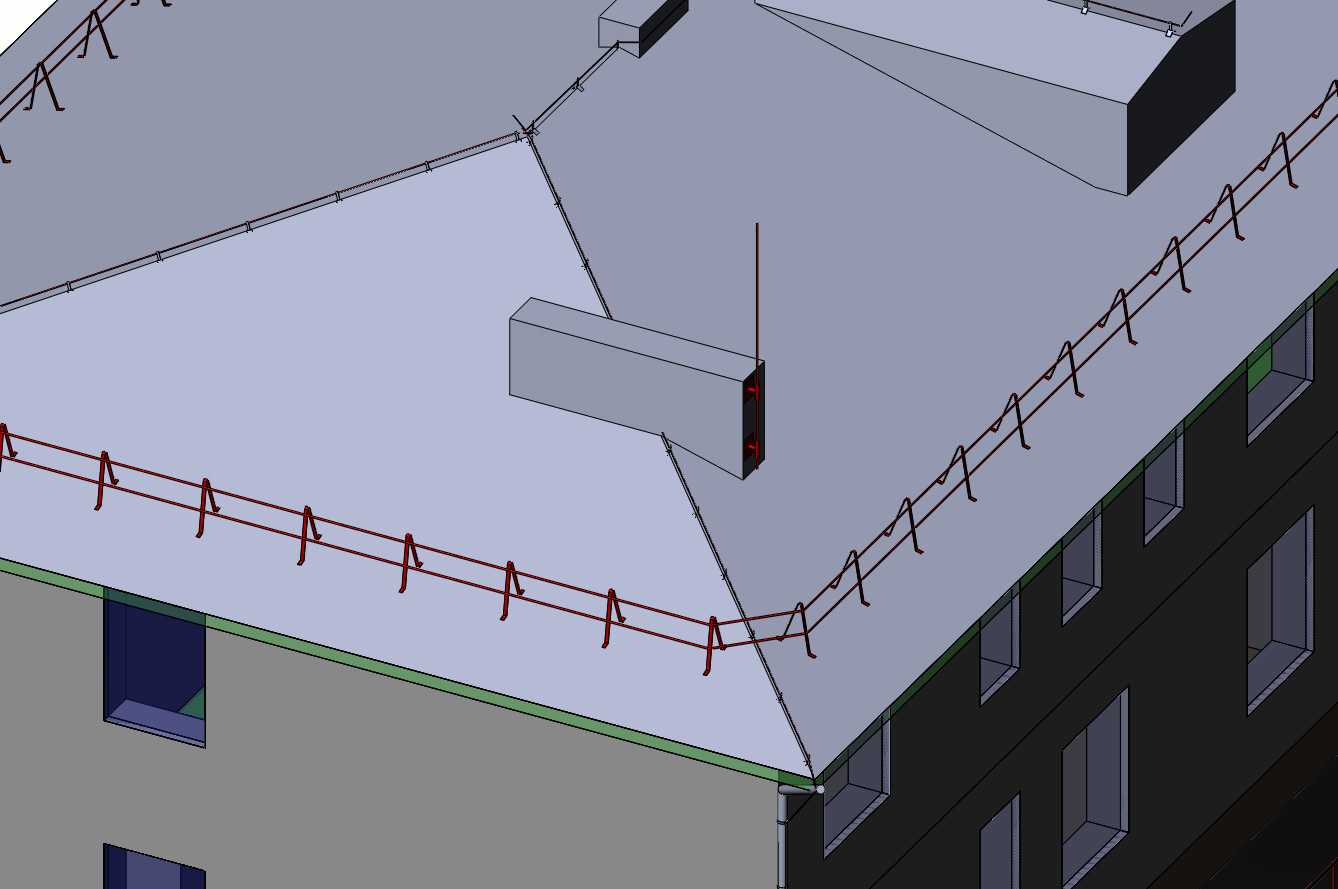

　　底部架空层高度根据场地常年最高积水水位确定，桩基同时作为接地引下线的自然载体，每根桩基内部的主筋都与屋面接闪带、底部接地极做可靠电气连接，省去了单独敷设引下线的材料成本与施工工序，也避免了外露引下线长期受户外环境腐蚀带来的导通性能下降问题。屋面接闪带采用热镀锌扁钢沿屋面边缘、屋脊位置明敷，接闪网格尺寸按照第二类防雷建筑的要求控制，所有突出屋面的通风管道、设备支架都单独设置接闪短杆，与主接闪带做等电位连接，避免雷击时设备外壳产生高电位反击。从安装边界来看，接闪带的支架间距在直线段控制在1米以内，转弯位置加密至0.5米，支架高度统一为150毫米，确保接闪带与屋面面层保持足够的安全距离，避免雷击电流传导时破坏屋面防水层。

　　引下线路径沿建筑结构柱内部主筋敷设，每处引下线的接地电阻测试点设置在架空层上方的建筑主体墙面，距离地面高度0.5米，方便后期运维检测，不需要进入架空层泥泞区域作业。底部接地极利用桩基内部钢筋与环形接地体连接，环形接地体埋深在场地冻土层以下，围绕建筑外轮廓布置一圈，同时在建筑出入口位置做均压带处理，降低雷击时的跨步电压风险。设计过程中还考虑了架空层的管线布置，所有进出建筑的金属管线都在入口位置做等电位连接，与接地系统可靠导通，避免雷电波沿管线侵入建筑内部。结构建模时同步校验了接闪带的安装位置与屋面排水坡度的匹配性，接闪带支架避开了屋面排水天沟、落水口的位置，不会影响屋面雨水的正常排放，也避免了积水长期浸泡支架导致的锈蚀问题。

　　针对建筑外立面的金属门窗、金属栏杆，建模时都预留了等电位连接点，施工阶段可直接将金属构件与建筑结构内的钢筋网连接，形成完整的法拉第笼结构，提升建筑内部的雷电防护等级。从结构受力角度，接闪带支架采用膨胀螺栓固定在屋面结构层上，固定点的抗拔力经过验算，能够满足当地最大风力下的载荷要求，不会出现大风天气下接闪带脱落、变形的问题。整个防雷系统的所有金属构件都做了热镀锌防腐处理，焊接位置补刷防腐涂料，确保在户外高湿、高盐雾环境下的使用寿命，减少后期运维的更换频次。
