铝合金四风扇USB笔记本散热垫结构设计

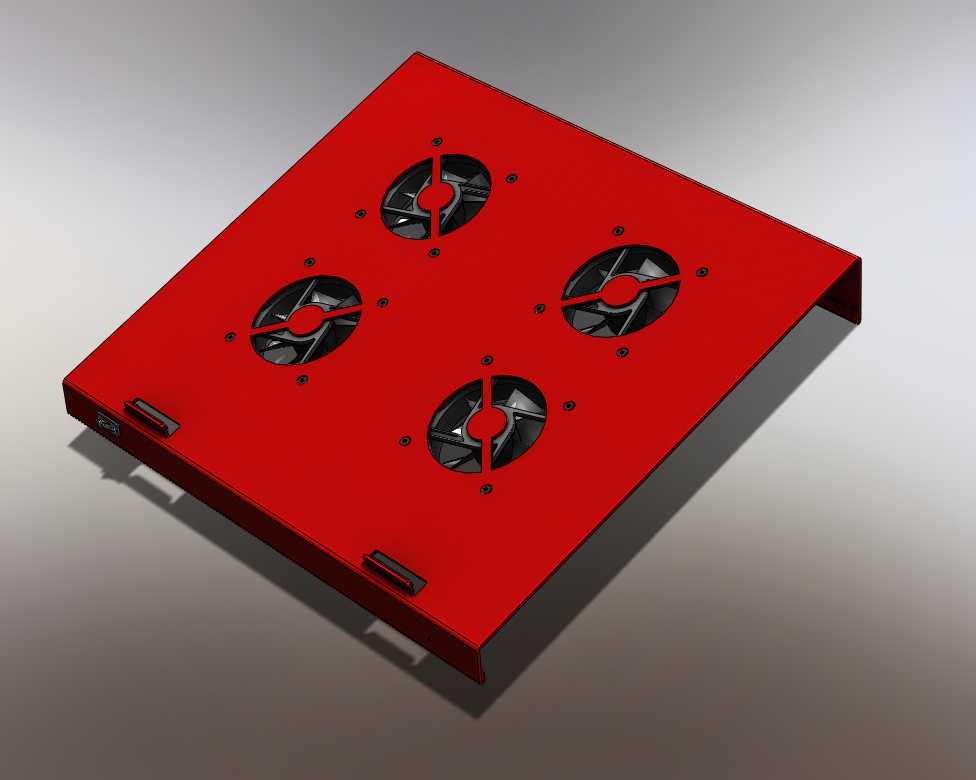

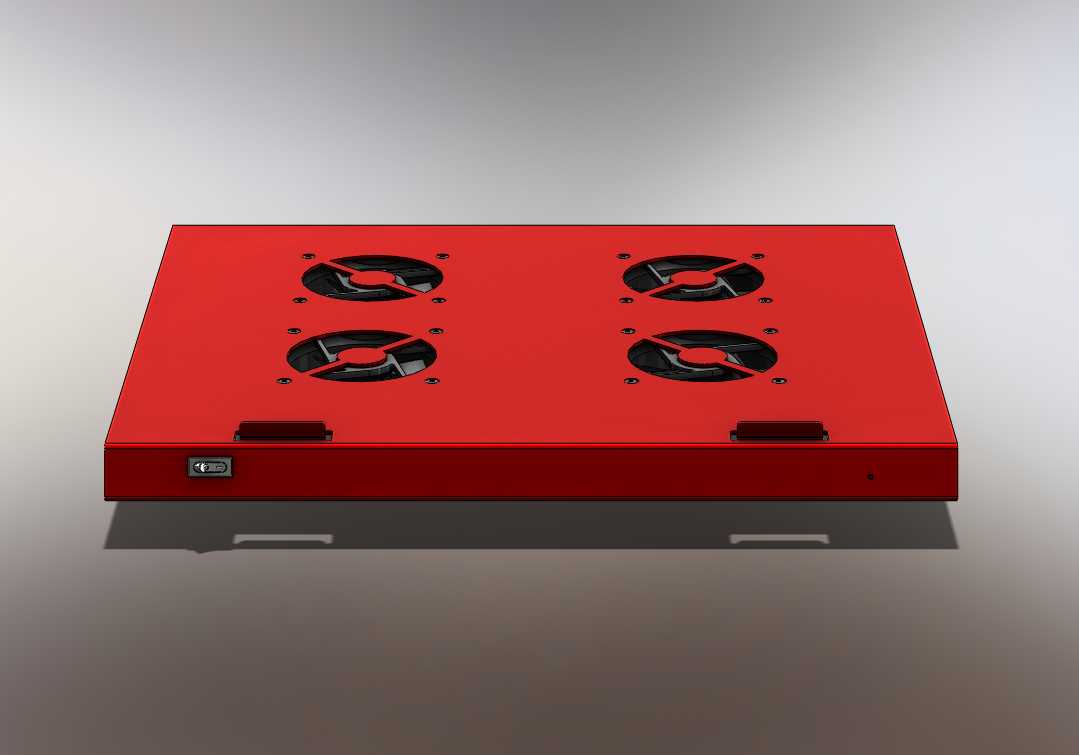

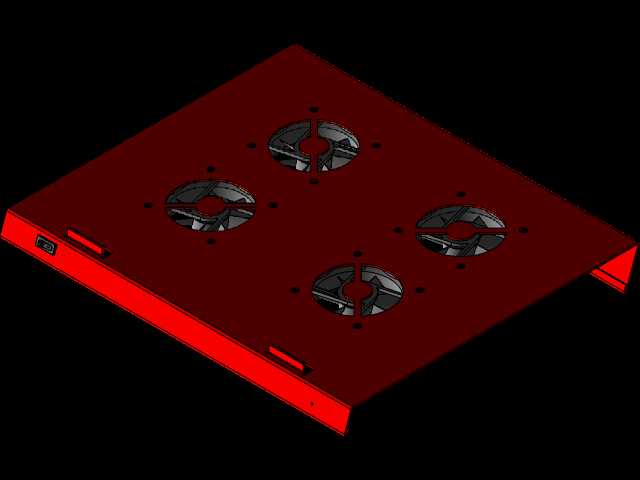

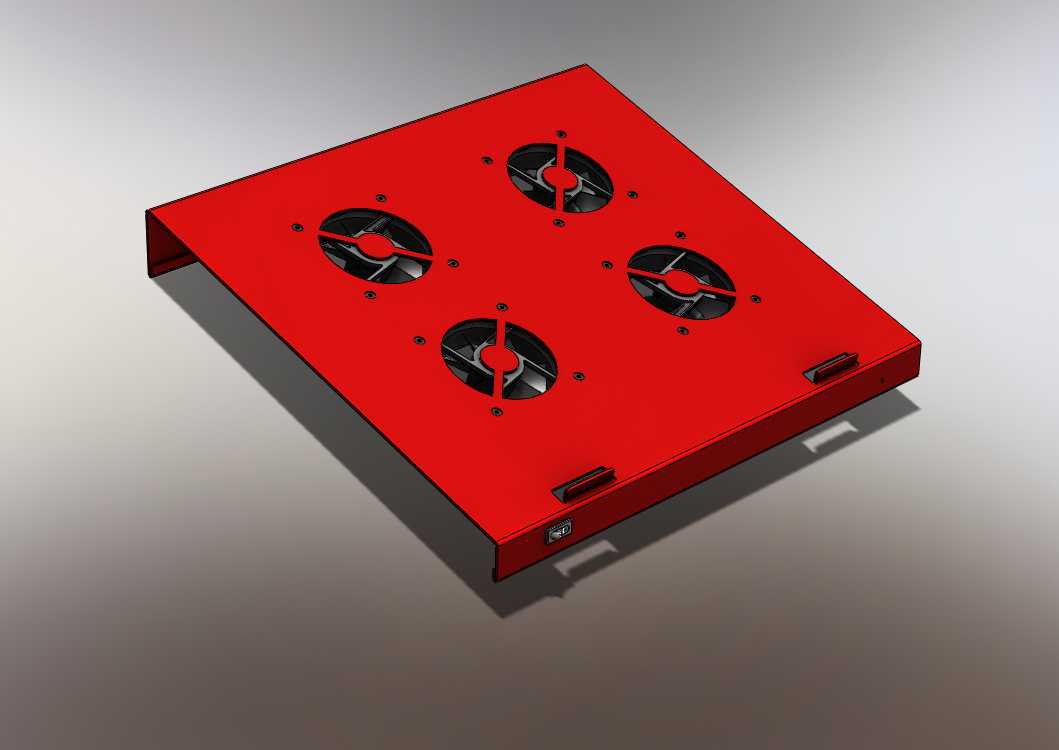

　　日常办公场景中，高负载运行的笔记本、平板类数码设备常因进风空间不足出现积热降频问题，尤其是长时间运行建模软件、渲染程序的移动工作站，核心温度过高不仅会拉低运算效率，还会加速内部元器件老化，这款外置风冷散热结构正是针对这类使用痛点开发的配套外设。整体承托面板采用3毫米厚度铝合金板材加工，相比常见的塑料材质壳体，铝合金本身的导热系数更高，能够在接触设备底部时快速传导部分热量，配合表面红色阳极氧化处理层，既提升了板材表面耐磨抗腐蚀性能，也避免了裸铝表面易留划痕、氧化发乌的问题，氧化层的绝缘特性也能杜绝金属面板与设备底部金属触点接触造成的短路风险。结构上采用折边一体成型设计，面板靠近使用者的一侧向下弯折形成限位挡边，搭配两个内嵌的防滑胶条，

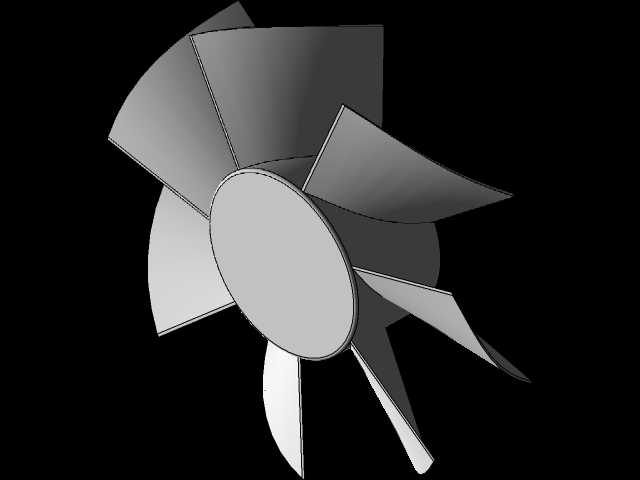

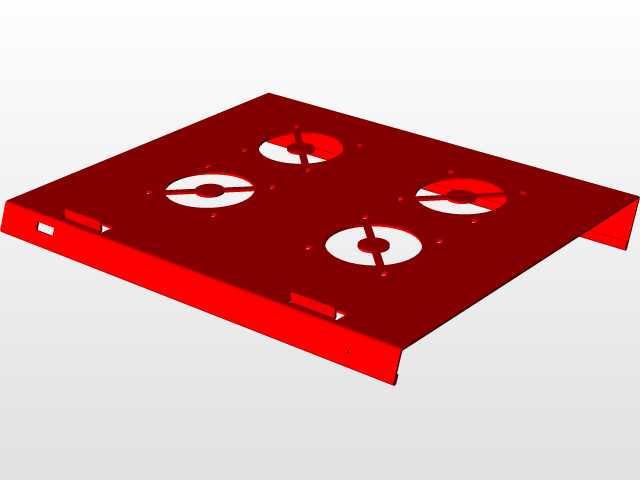

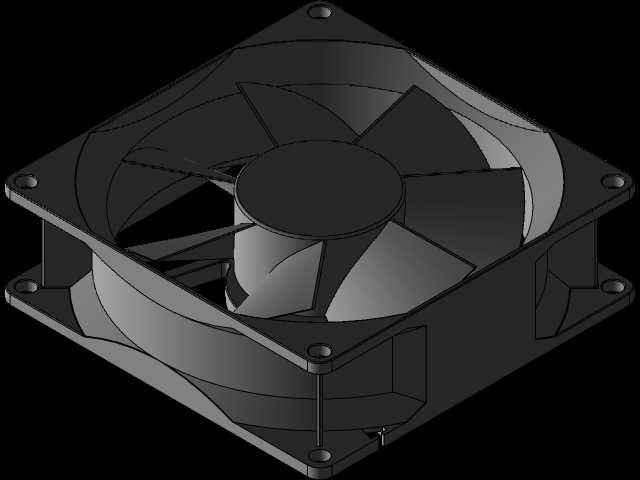

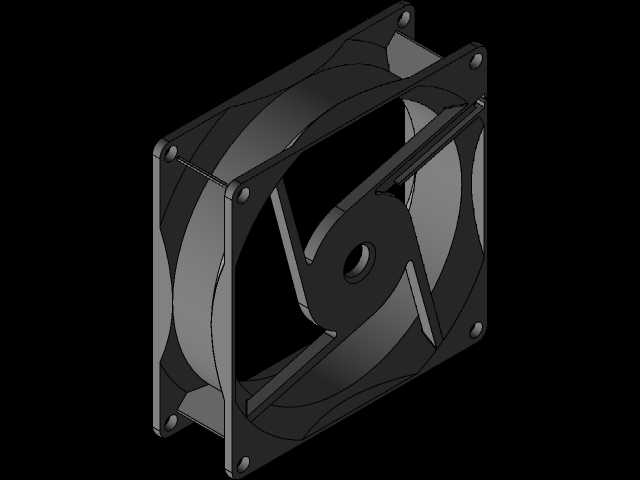

　　放置在桌面时既能避免散热垫自身滑动，也能托住倾斜放置的笔记本不会滑落，折边结构同时强化了薄铝板的整体刚性，避免大面积薄板受压出现中部凹陷变形的问题，整个面板无多余拼接焊缝，加工时仅需一次冲压折边即可完成主体成型，后续工序仅需完成风扇安装位开孔、USB接口槽位铣削、表面处理即可，加工工序简洁适合批量生产。散热核心配置四台轴流风扇，风扇安装位在面板上呈错落排布，避开多数笔记本底部的内存、硬盘凸起位置，同时覆盖CPU、显卡这两个核心发热区域的对应进风位置，风扇通过面板上的预留孔位直接向设备底部进风通道送风，主动打破设备底部的滞热空气层，相比双风扇结构，四风扇的送风覆盖范围更广，即使是15.6英寸及以上尺寸的大尺寸笔记本，

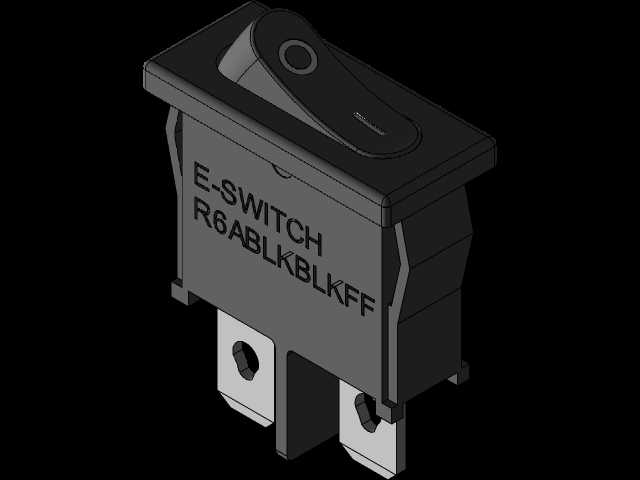

　　也能保证底部各个进风区域都有足够的风压带走热量，风扇供电直接采用USB接口取电，可直接连接笔记本自带的USB端口，无需额外配置电源适配器，外出携带使用时无需额外增加配件负担。电路设计上集成了独立的船型开关，不需要散热时可直接切断风扇供电，无需反复插拔USB接头，同时每台风扇对应配置一枚LED指示灯，风扇通电运行时指示灯同步点亮，使用者可直观判断散热垫是否处于正常工作状态，避免出现开关未打开、风扇停转导致设备过热的情况。安装边界方面，面板整体尺寸适配12到17英寸范围内的主流笔记本、平板设备，折边高度控制在20毫米以内，既给风扇预留了足够的下部进风空间，也不会因为垫起高度过高导致打字时手腕角度不适，底部四个角位预留防滑脚垫安装位，

　　脚垫高度与折边高度匹配，保证放置在桌面时整体平稳无晃动，USB接口设置在侧方折边位置，插拔线材时不会被桌面与设备底部挤压线材，走线方向可顺着桌面边缘延伸，不会干扰鼠标操作区域。实际使用时，设备直接放置在散热垫面板上即可，无需额外固定结构，依靠面板与设备底部之间的摩擦力以及前端挡边即可保持位置稳定，风冷送风的风向垂直向上，可直接对准设备底部的进风格栅，相比侧向送风的散热结构，风阻更低、送风效率更高，铝合金面板的被动散热配合风扇主动风冷的组合，可在高负载工况下将设备核心温度降低8到15摄氏度，有效缓解设备因为过热触发的降频问题，同时铝合金面板的刚性足够，可临时承担小型设备支架的作用，兼顾放置平板、轻薄本的观影支撑需求。
