通用电气GL312型145kV隔离开关结构设计

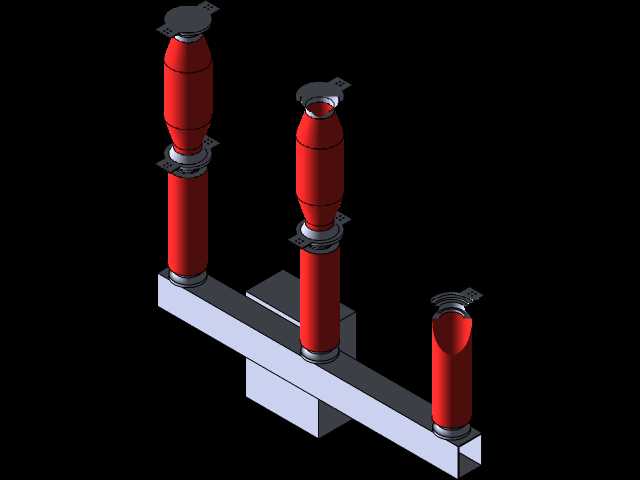

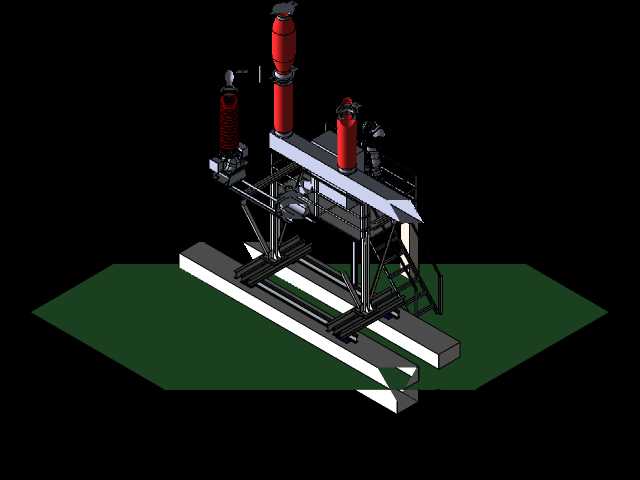

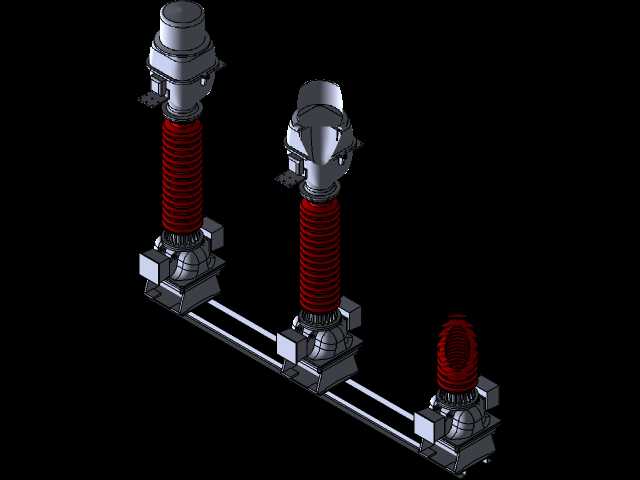

　　在高压输配电系统的户外敞开式变电站场景中，这类145kV电压等级的隔离开关承担着线路分段、检修隔离、带电部分明显断口保障的核心作用，是变电站一次设备里不可或缺的开关类装置，区别于断路器的灭弧分断能力，隔离开关无灭弧结构，仅能在无负荷电流的工况下完成分合闸操作，为后续检修作业提供可视化的安全绝缘间隙。从结构设计逻辑来看，该款GL312型隔离开关采用双柱水平旋转式的经典架构，两个支柱绝缘子分别固定在底座两端的轴承支座上，主导电回路固定在绝缘子顶端，分闸操作时两侧绝缘子带动导电臂反向旋转90度，形成满足145kV电压等级绝缘要求的垂直断口，这种结构的优势在于相间距离占用小，导电回路直流通路的接触电阻更低，长期通流时的温升表现更稳定。

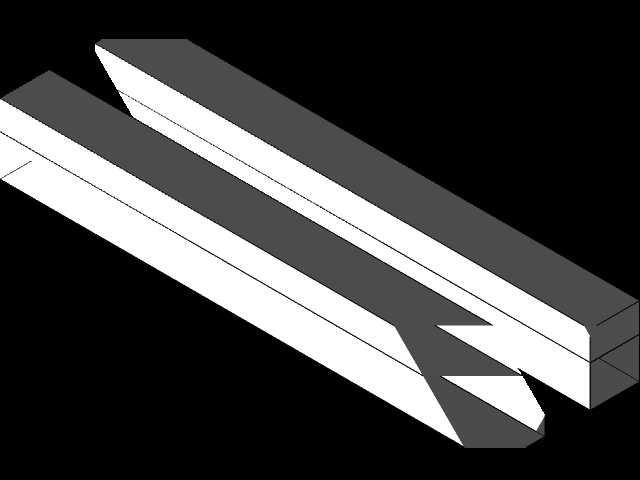

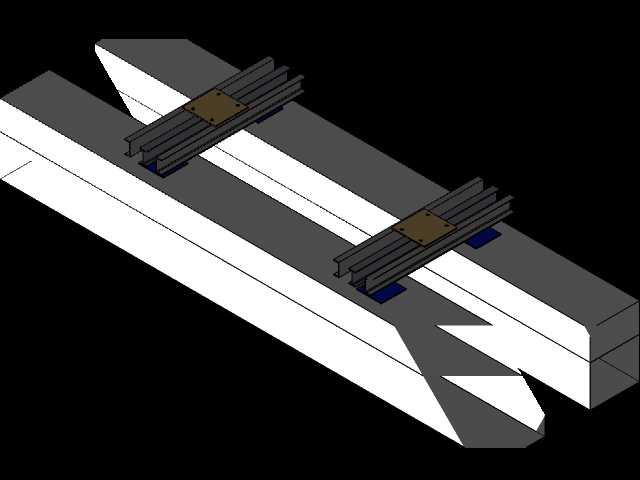

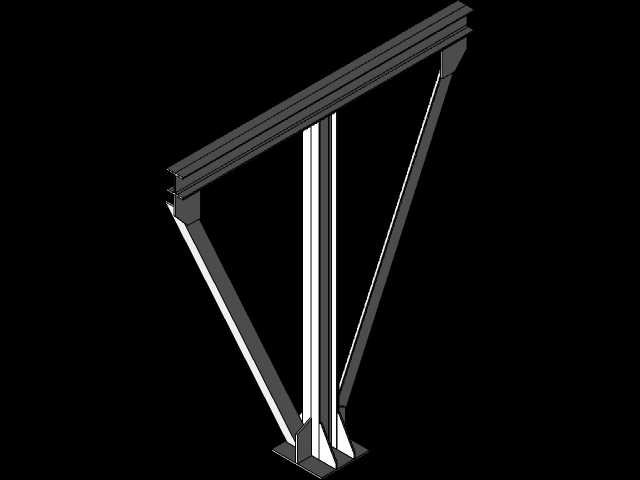

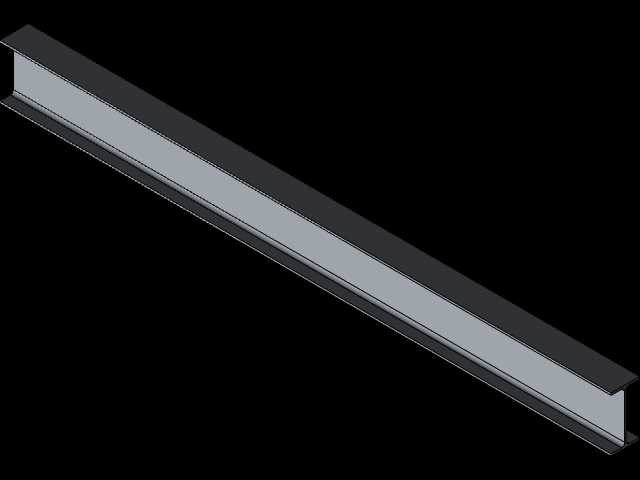

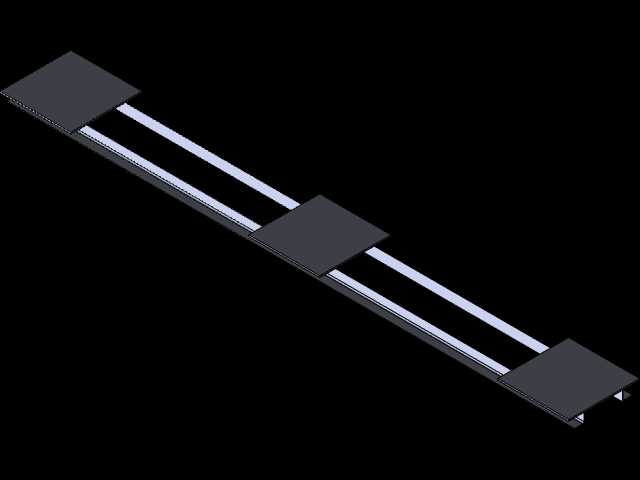

　　设计过程中首先要明确安装边界条件，底座的安装孔位采用标准化的槽钢底座布局，适配国内主流110kV电压等级变电站的构架安装尺寸，支柱绝缘子的高度经过严格的绝缘配合计算，保证分闸状态下断口间的雷电冲击耐受电压、工频耐受电压满足145kV等级的国标要求，避免极端天气下的污闪、雨闪风险。导电部分的设计重点在触头结构，采用钳式自力型触头配合镀银处理的接触端面，合闸时触头的接触压力由结构自身的弹性形变提供，无需额外的弹簧压紧结构，既减少了零件数量，也避免了长期户外运行后弹簧锈蚀失效导致的接触不良问题，触指部分的导流截面经过热稳定校验，能够满足额定短路电流下的动热稳定要求，不会在短路电动力作用下出现触头斥开、熔焊的故障。

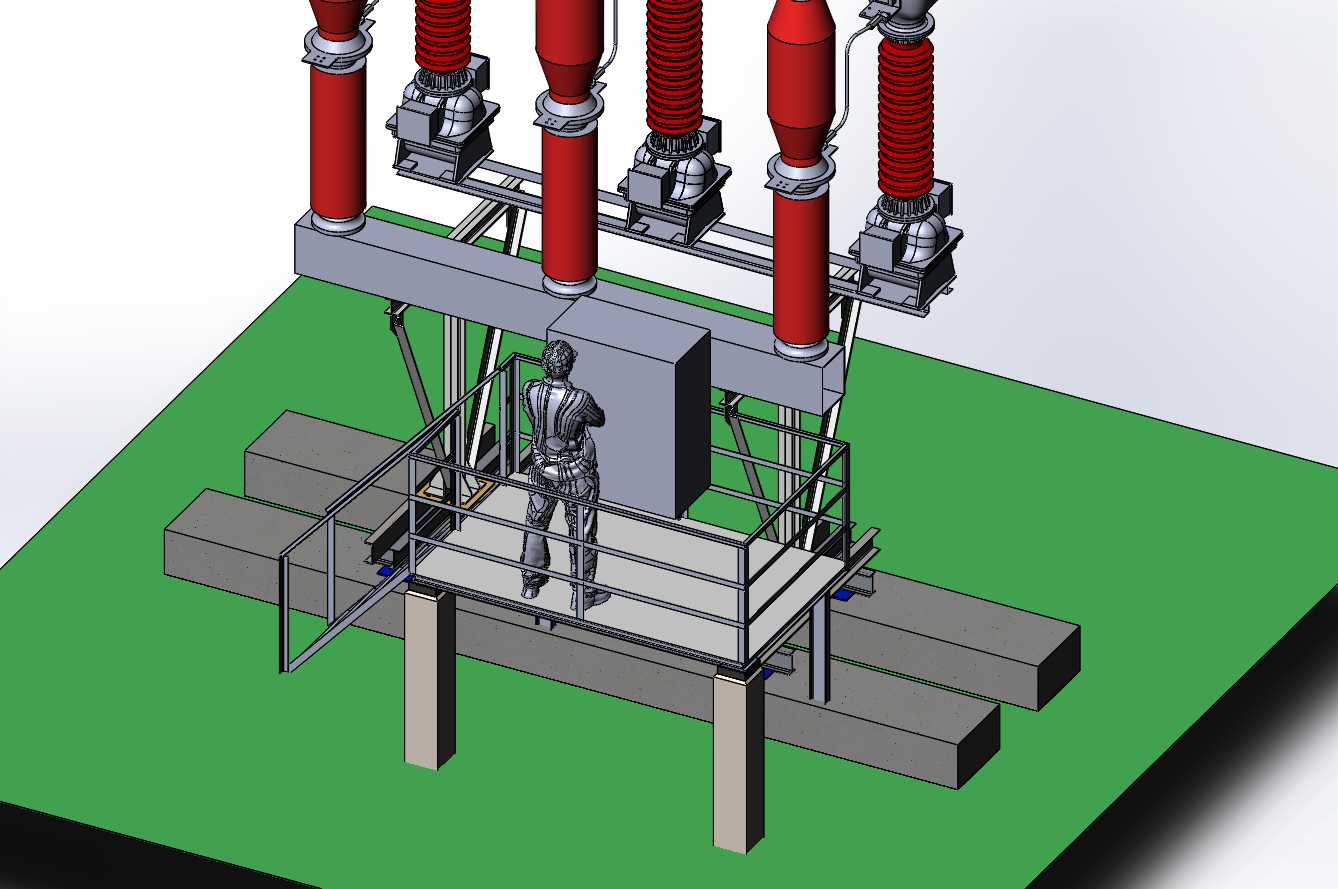

　　操作机构的接口设计在底座侧方，既可以适配手动操作机构，也可以配套电动操作机构实现远程分合闸控制，机构输出轴与绝缘子转轴之间采用四连杆结构传动，传动比经过优化，保证分合闸过程中导电臂的运动轨迹平稳，无卡滞、过冲现象，合闸位置的机械锁定结构能够避免风力、震动导致的闸刀自行分闸，分闸位置的锁定则可以防止检修过程中闸刀意外闭合引发安全事故。从实际运维角度出发，该结构的外露转动部位均采用自润滑轴承配合密封防尘套设计，减少户外沙尘、雨水对转动副的侵蚀，降低运维过程中的润滑保养频次，导电部分的外轮廓均做了圆角过渡处理，避免高电压下的尖端放电现象，均压环的安装位置经过电场仿真优化，有效均匀绝缘子端部的电场分布，降低电晕放电产生的无线电干扰。

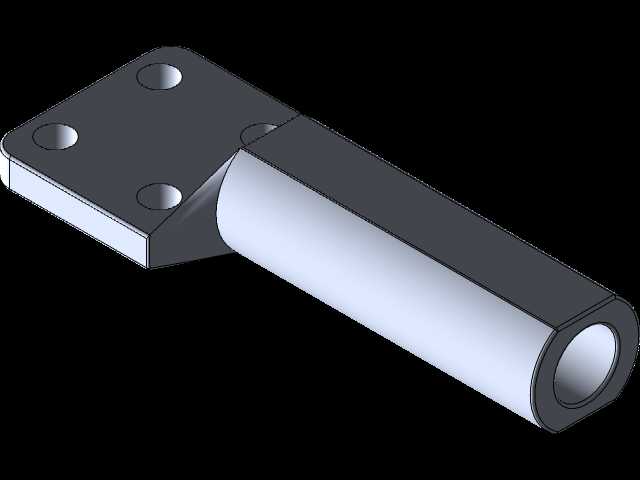

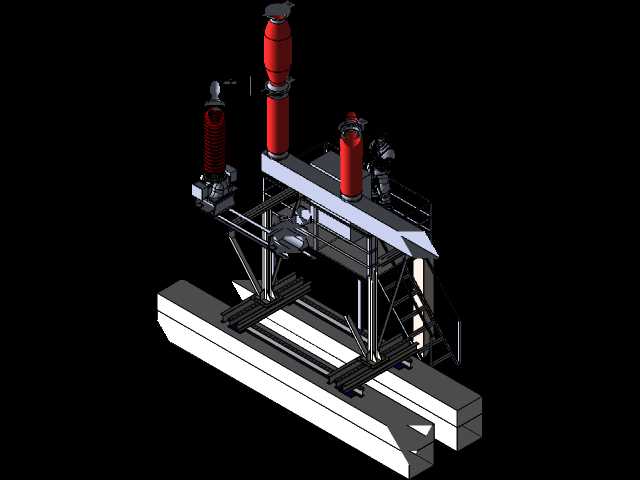

　　在三维建模过程中，所有的装配间隙都按照户外设备的运行公差要求留足余量，考虑到金属材料热胀冷缩的形变影响，导电臂的长度方向预留了温度补偿间隙，避免极端温差下结构变形导致的分合闸卡涩，底座的防腐处理采用热镀锌工艺，建模时也对应考虑了镀锌层的厚度对装配尺寸的影响，所有连接螺栓的规格、露头长度都符合电力金具的标准化要求，方便现场安装时的备件通用替换。
