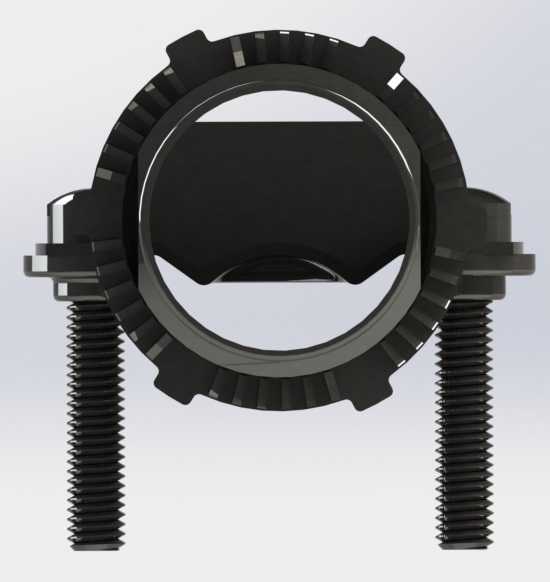

3/4英寸规格对夹式电缆固定连接器结构

　　这款3/4英寸规格的对夹式电缆连接器，是工业布线场景里极为常用的线缆固定与防护部件，在户外配电柜进线、设备侧电缆穿板固定、工业现场临时布线防护、户外照明线路接驳等场景中都能见到它的应用。不同于传统的螺纹旋紧式电缆接头，这款产品采用上下对合的夹装结构，不需要提前将线缆端头穿过接头本体，对于已经布设完成、端头带有预制端子的电缆来说，安装效率能提升至少40%，尤其适合现场改造类的布线作业，避免了拆卸端子、重新穿线的繁琐工序。

　　从结构设计逻辑来看，产品的核心功能是实现电缆的径向锁紧与穿装部位的密封防护，上下两半夹体的内侧设计有连续的环形防滑齿槽，当夹体对合锁紧时，齿槽会嵌入电缆外护套的表层，既可以提供足够的拉脱阻力，防止电缆受外力拉扯时出现移位、松脱，也能在夹体与电缆外护套之间形成多道环形密封线，阻挡粉尘、水汽沿着电缆外护套的缝隙进入设备内部。夹体的外侧设计有对称的加强筋结构，在螺栓锁紧时可以均匀分散夹紧力，避免夹体局部应力集中出现开裂，同时加强筋也提升了夹体的整体抗扭强度，在现场安装拧紧紧固件时，不需要额外扶持夹体就能完成锁紧操作。

　　产品的安装边界设计充分考虑了现场施工的兼容性，适配的电缆外径范围覆盖3/4英寸规格对应的常规线缆外径，夹体两侧的安装螺栓采用标准外螺纹规格，安装孔位的中心距经过标准化设计，可以直接适配市面上多数标准穿板开孔的安装尺寸，不需要现场重新扩孔或者改制安装板。夹体的开合结构采用铰接式定位设计，上下两半夹体在未锁紧时不会完全分离，现场高空作业时不需要担心零部件掉落的风险，安装时只需要将夹体扣合在电缆的对应位置，穿入两侧螺栓逐步拧紧即可，单侧螺栓的锁紧扭矩控制在合理区间内，就能达到设计要求的锁紧力与密封性能，不会因为过度夹紧导致电缆外护套被压伤，影响线缆的绝缘性能。

　　在实际应用中，这款连接器可以替代传统的电缆格兰头用于非防爆区域的线缆固定场景，相比普通的塑料扎带固定方式，它的固定强度更高，抗老化性能更好，金属材质的夹体可以在-40℃到120℃的环境温度区间内稳定工作，不会因为长期户外暴晒出现材质脆化，也不会因为设备运行时的局部高温出现形变失效。夹体内侧的齿槽深度经过反复验证，既能够保证足够的握持力，又不会切伤电缆的外护套，即使是采用交联聚乙烯外护套的硬电缆，也能在长期使用后保持稳定的锁紧效果，不会因为电缆的自然蠕变出现夹紧力下降的问题。

　　从建模细节来看，产品的所有配合面都做了合理的公差预留，上下夹体的合模面设计有定位止口，扣合时可以自动对齐，不会出现错位导致的密封间隙。螺栓部位的沉台设计可以让螺栓头部完全沉入夹体内部，安装后不会有突出的棱角，避免布线过程中刮伤其他线缆或者施工人员的手部。夹体的圆弧过渡位置都做了倒角处理，没有尖锐的边角，在穿装电缆时不会划伤电缆外护套，也能减少安装过程中的磕碰损伤。整体结构没有多余的冗余设计，所有的结构特征都服务于线缆固定、密封、便捷安装这几个核心需求，零件数量少，现场装配不需要特殊工具，只用普通的扳手就能完成全部安装作业，非常适合工业现场的快速布线需求。
