家得宝通用塑料出线盒结构设计

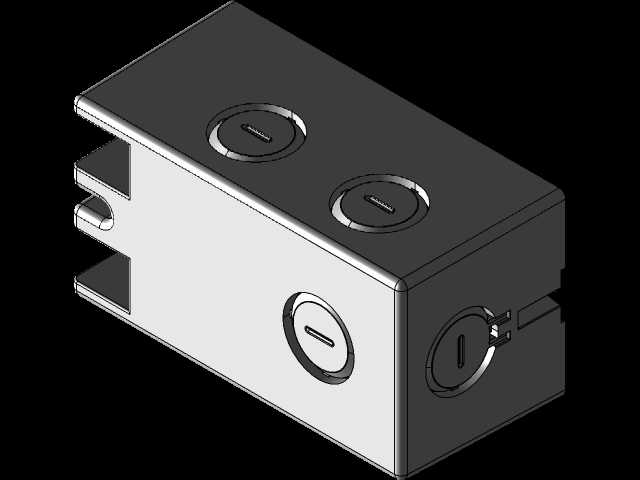

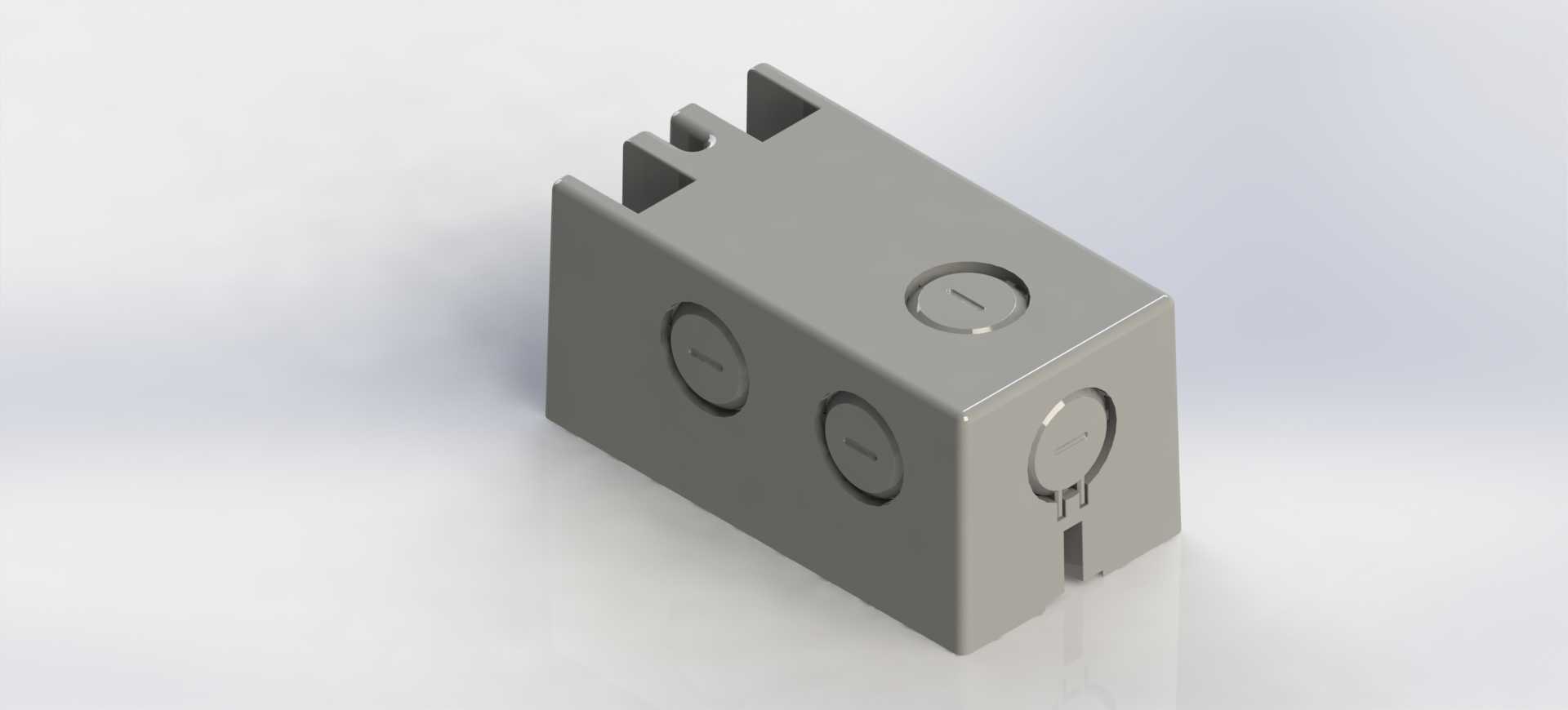

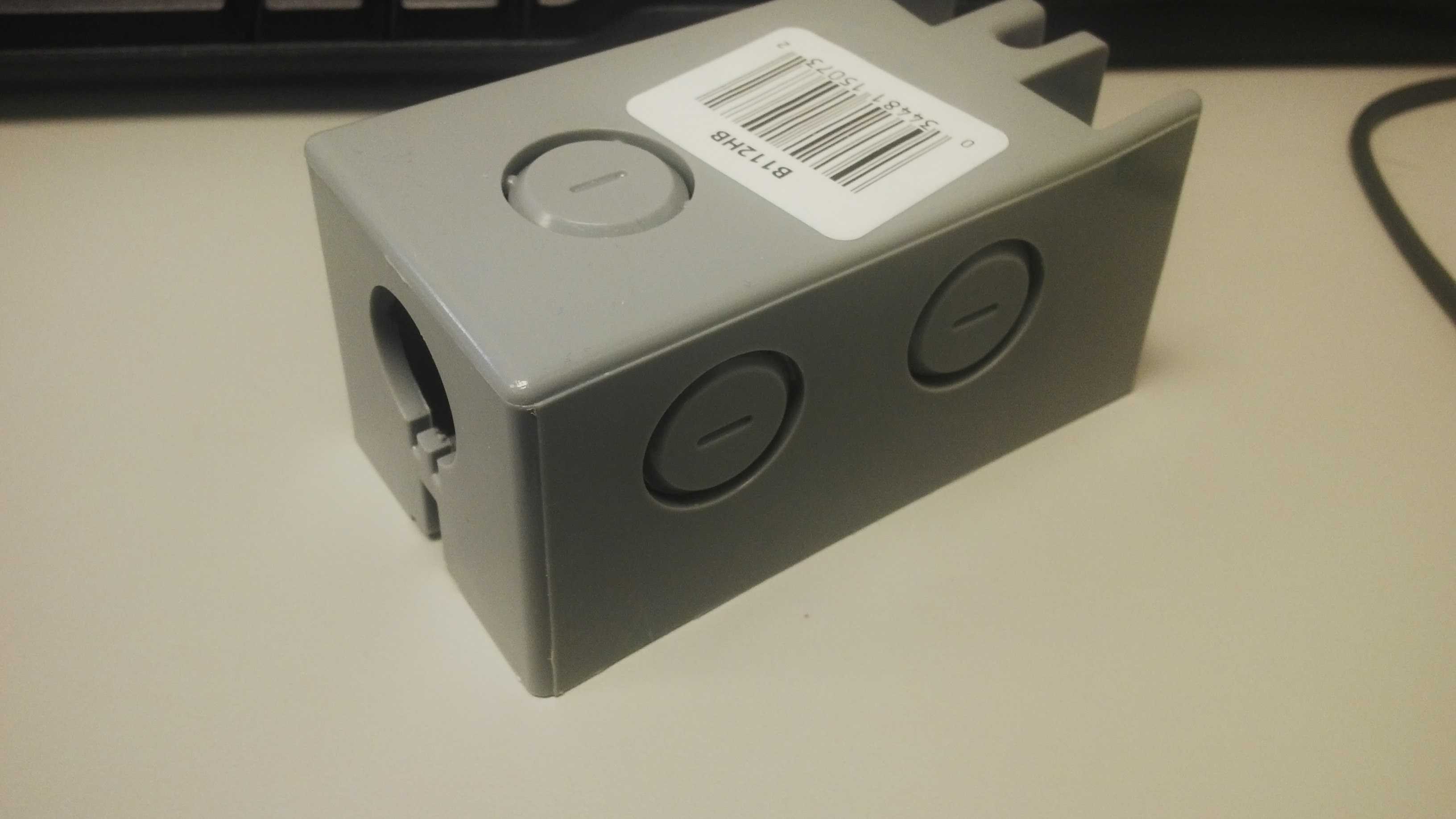

　　在室内低压布线、小型机电设备内部走线、家装弱电改造这类场景里，出线盒是经常被忽略但直接影响布线规整度与后期维护效率的基础配件，这款适配家得宝通用安装标准的塑料出线盒，就是针对民用与小型工业场景的明装布线需求做的结构优化。日常做设备电控柜内部走线整理、墙面明装线路分线、家具内嵌电器的线路引出时，经常会遇到线缆穿出位置无固定、线缆外皮被板材开孔毛边磨损、多路线缆交叉混乱的问题，这款出线盒的结构设计就是围绕解决这些实际现场问题展开的。盒体采用长方体一体式注塑成型结构，没有额外拼接缝，整体刚性满足明装时的螺丝固定受力需求，不会因为长期受线缆拖拽应力出现盒体开裂的情况。侧面预留的两个圆形穿线位，做了内凹式的密封压盖结构，

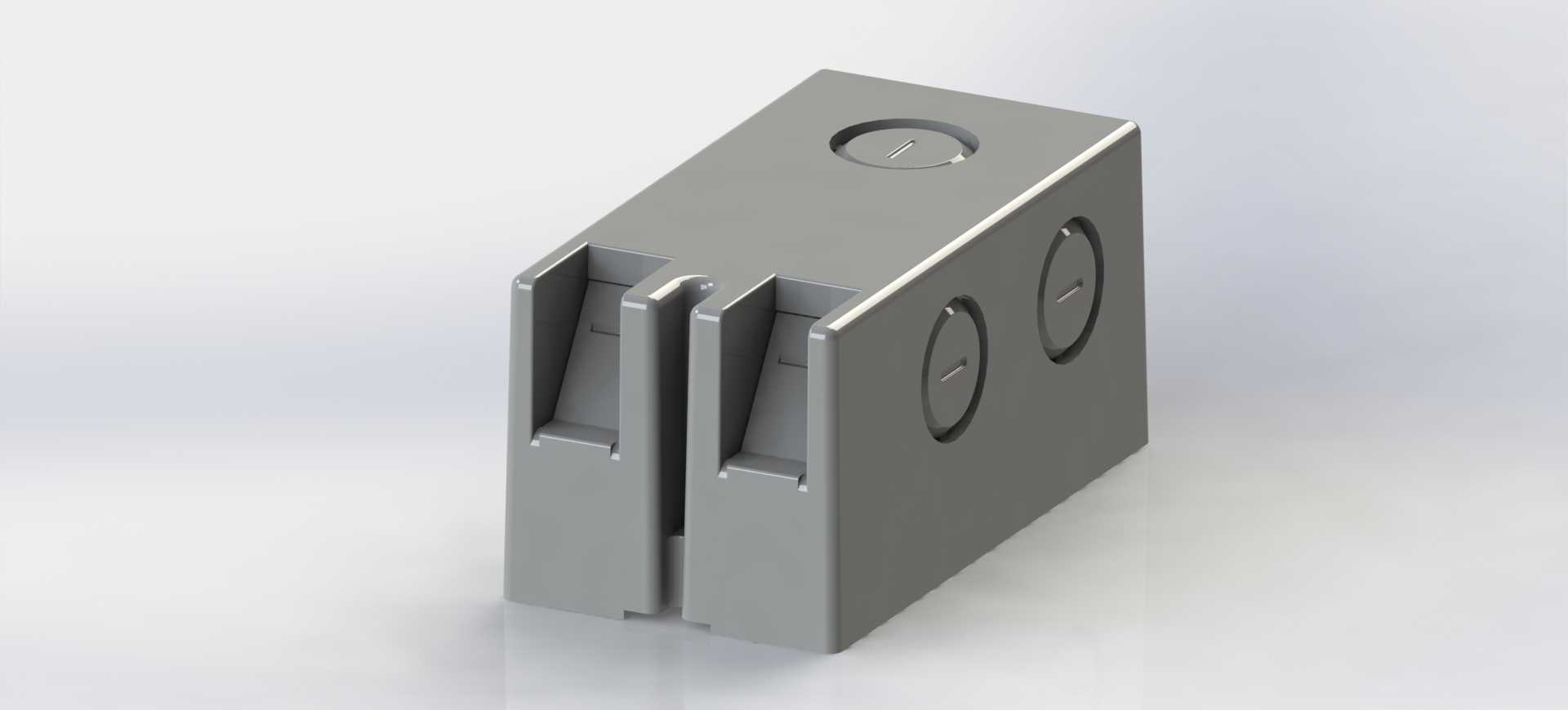

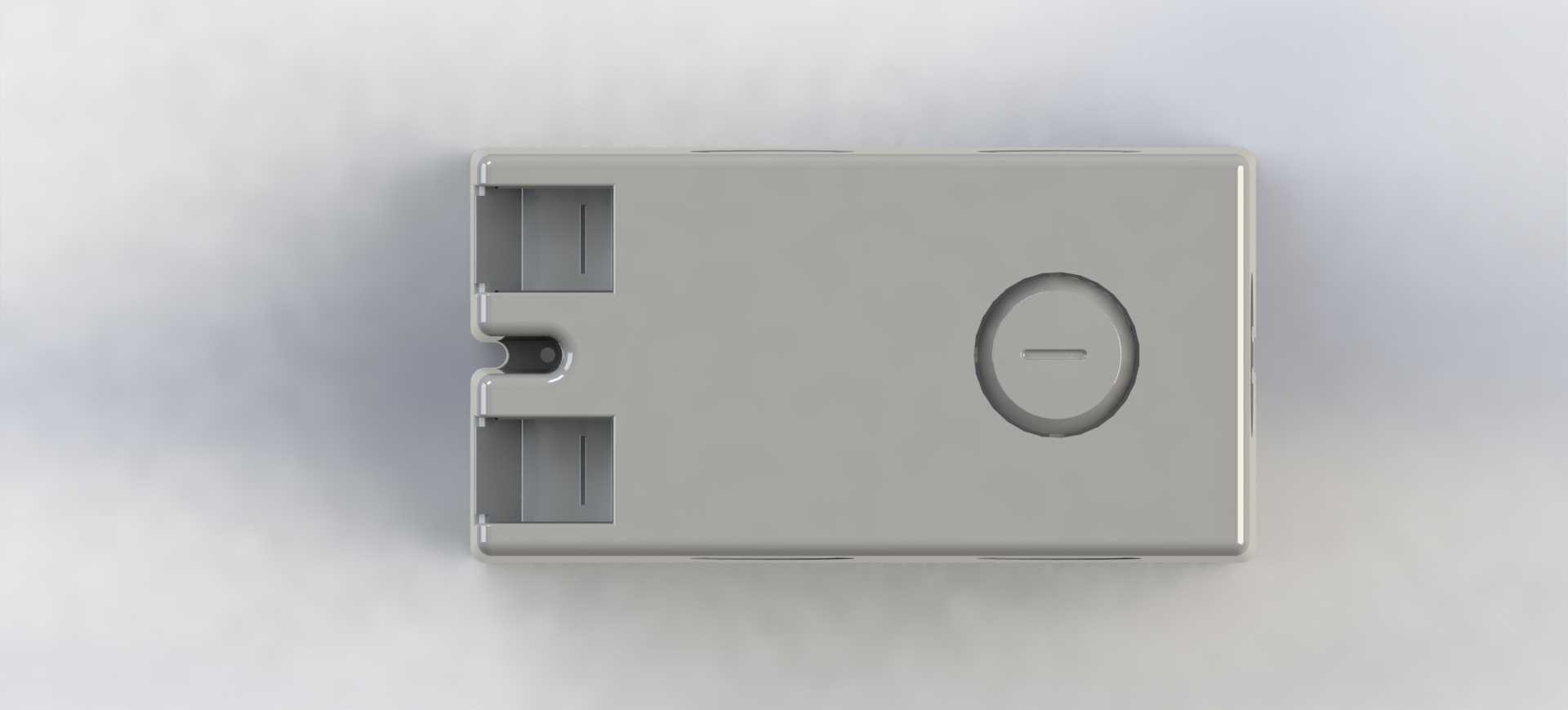

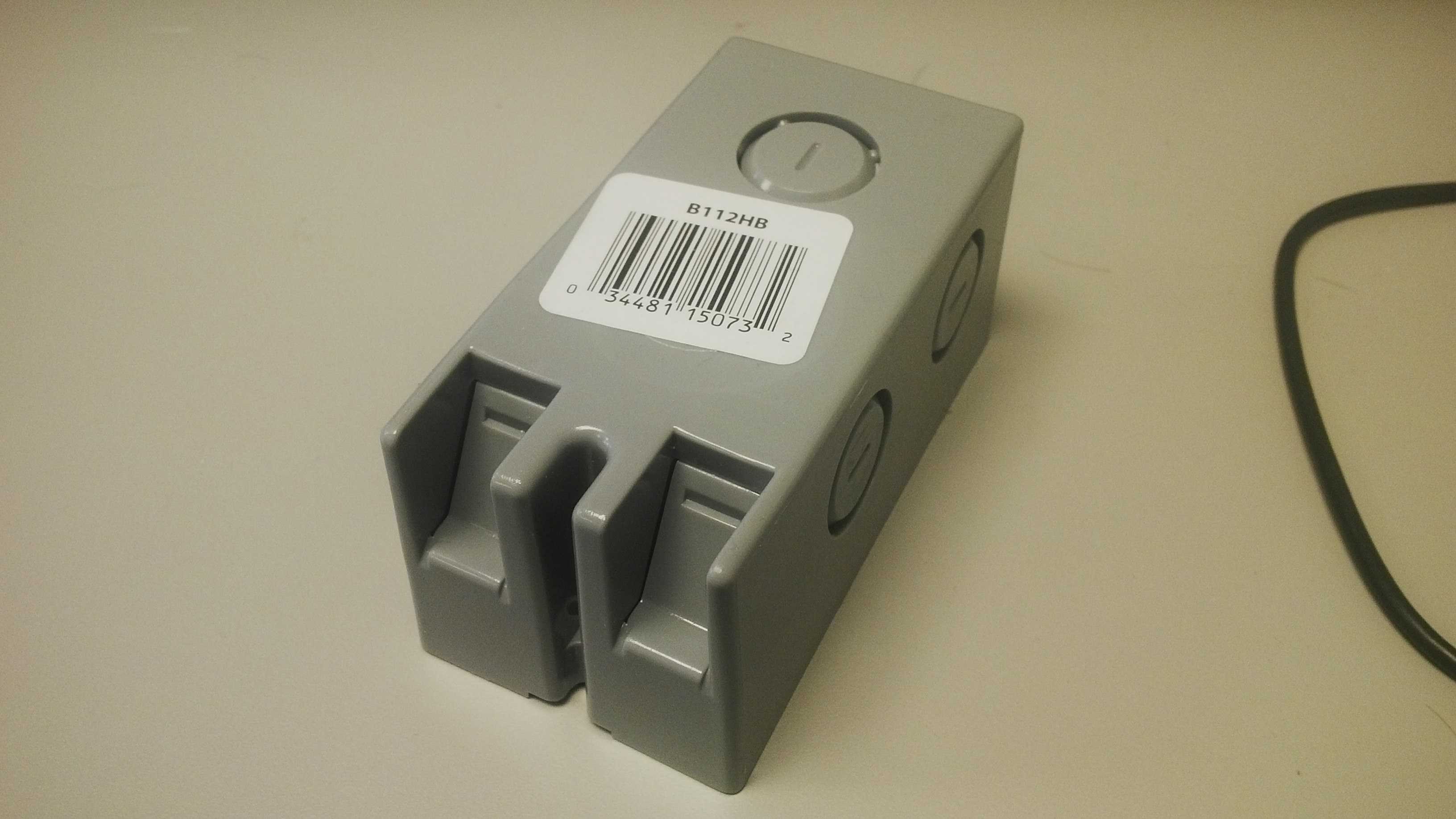

　　不用穿线时压盖可以保持闭合，避免灰尘、蚊虫进入盒体内部，穿线时可以根据线缆外径敲落对应尺寸的压盖，适配常规直径的护套线、信号线穿入，压盖边缘做了圆角过渡，不会割伤线缆外护套。正面顶部的一字槽结构，是盒盖的开启位，用一字螺丝刀就可以轻松撬开盒盖，不需要额外撬动盒体边缘，避免安装后维护时撬坏墙面或者盒体漆面。盒体前端的双卡槽结构，是用来卡接配套的走线槽的，安装时可以直接和标准规格的PVC走线槽对接，线缆从线槽直接进入盒体，不会出现线缆外露的情况，卡槽的卡扣深度做了适配调整，卡入后不会因为轻微拉扯出现线槽脱落的问题，同时拆卸时只需要按压卡扣位置就能分离线槽，后期改线时不需要破坏原有安装结构。做结构设计时，首先考虑的是安装边界的适配性，

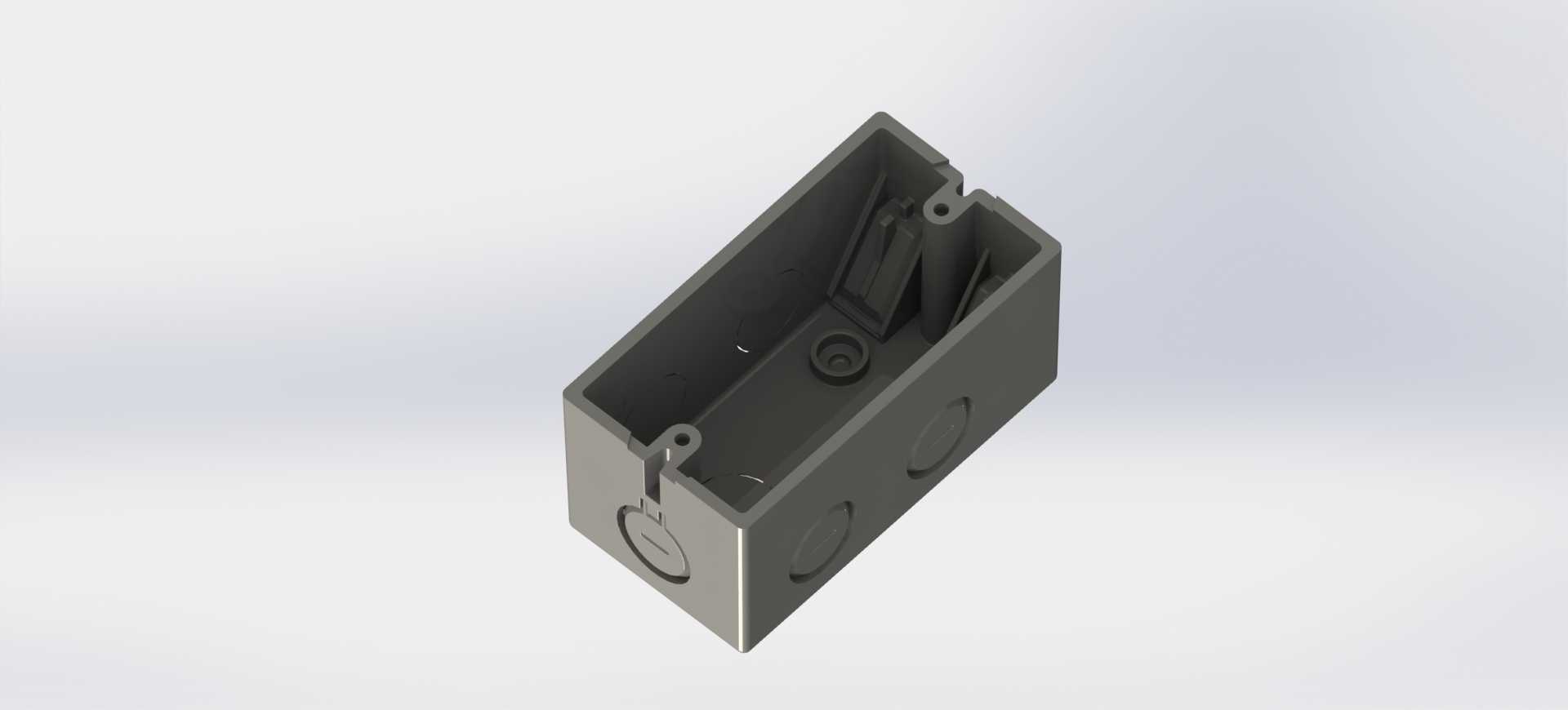

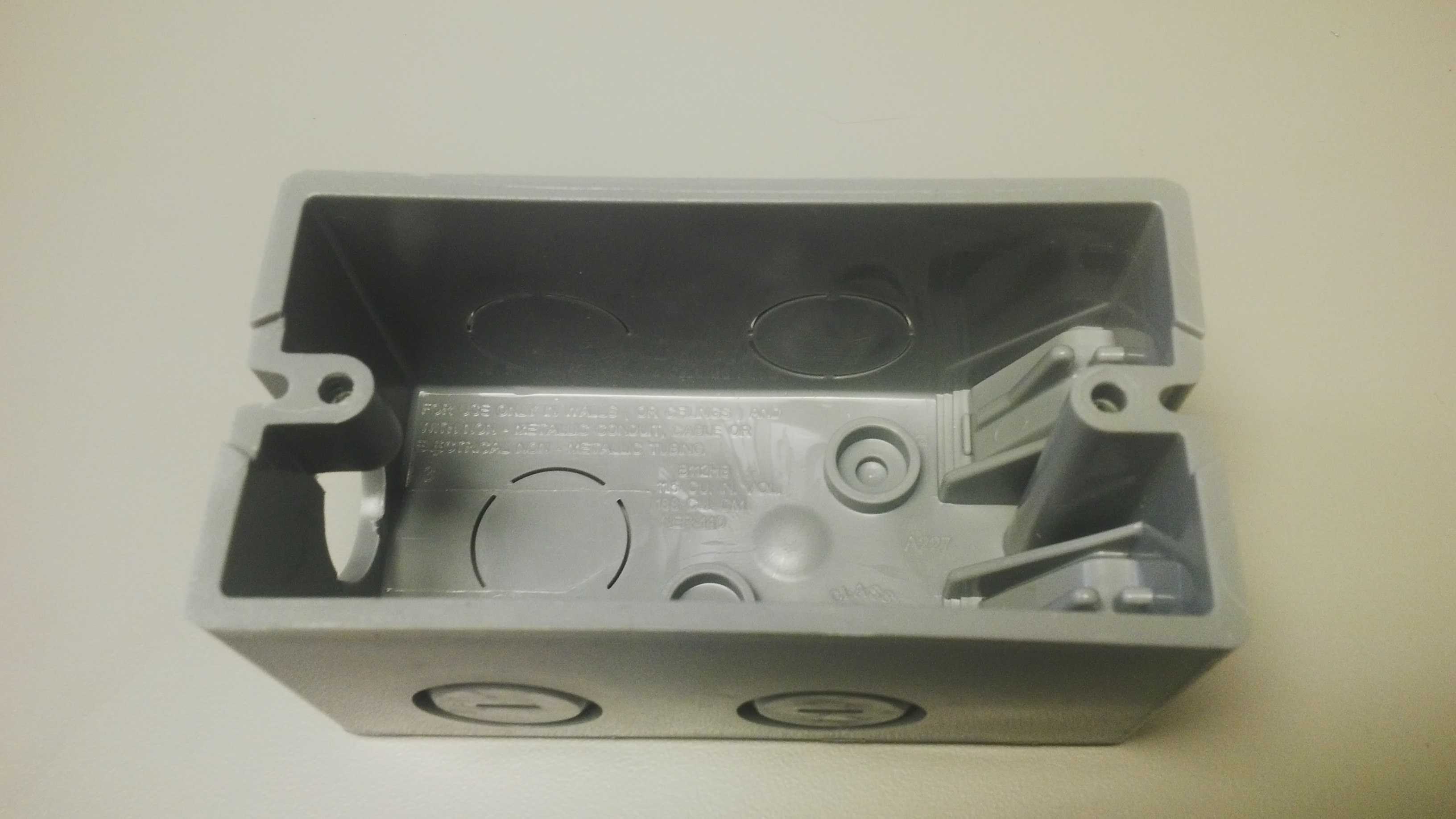

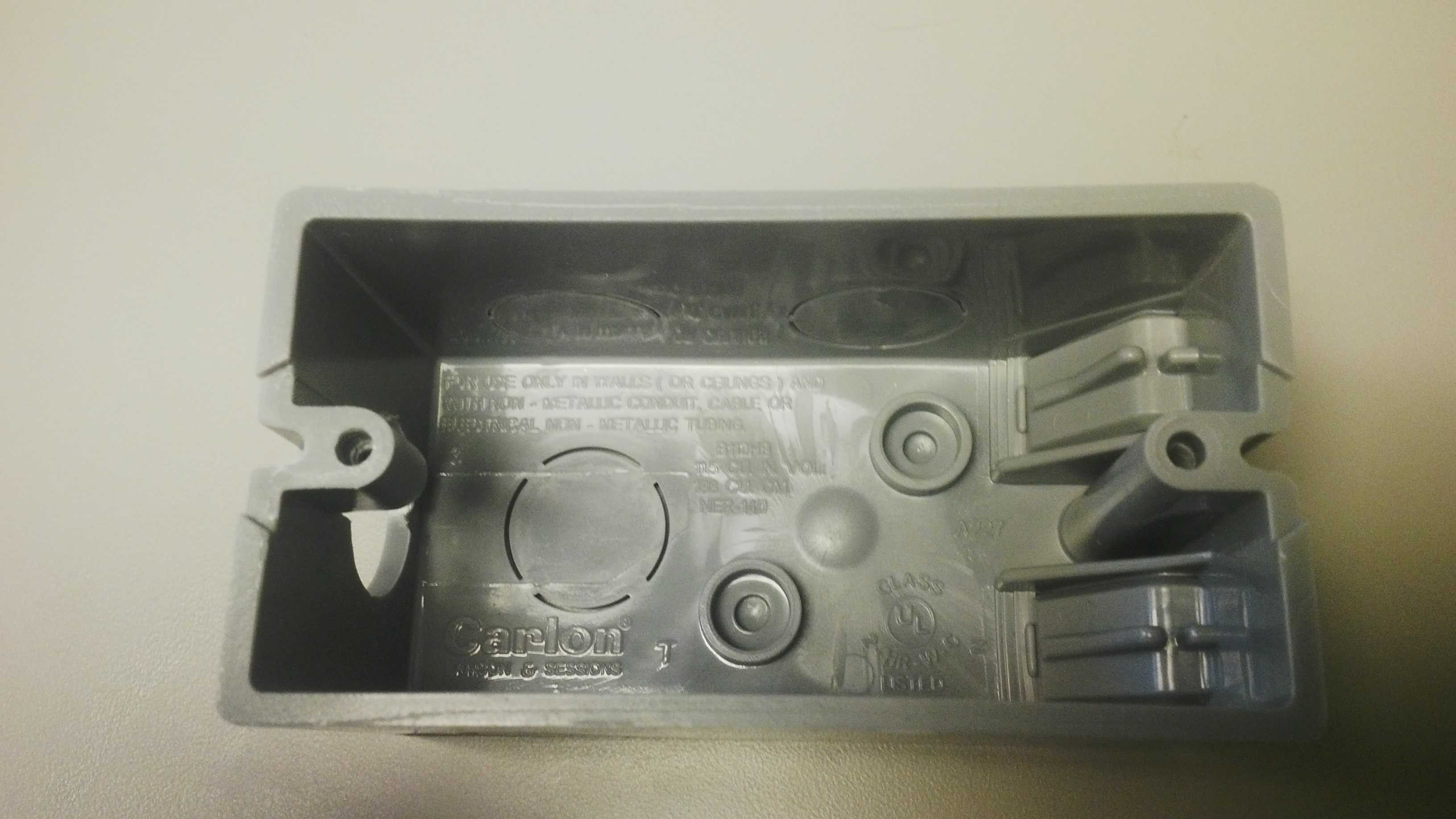

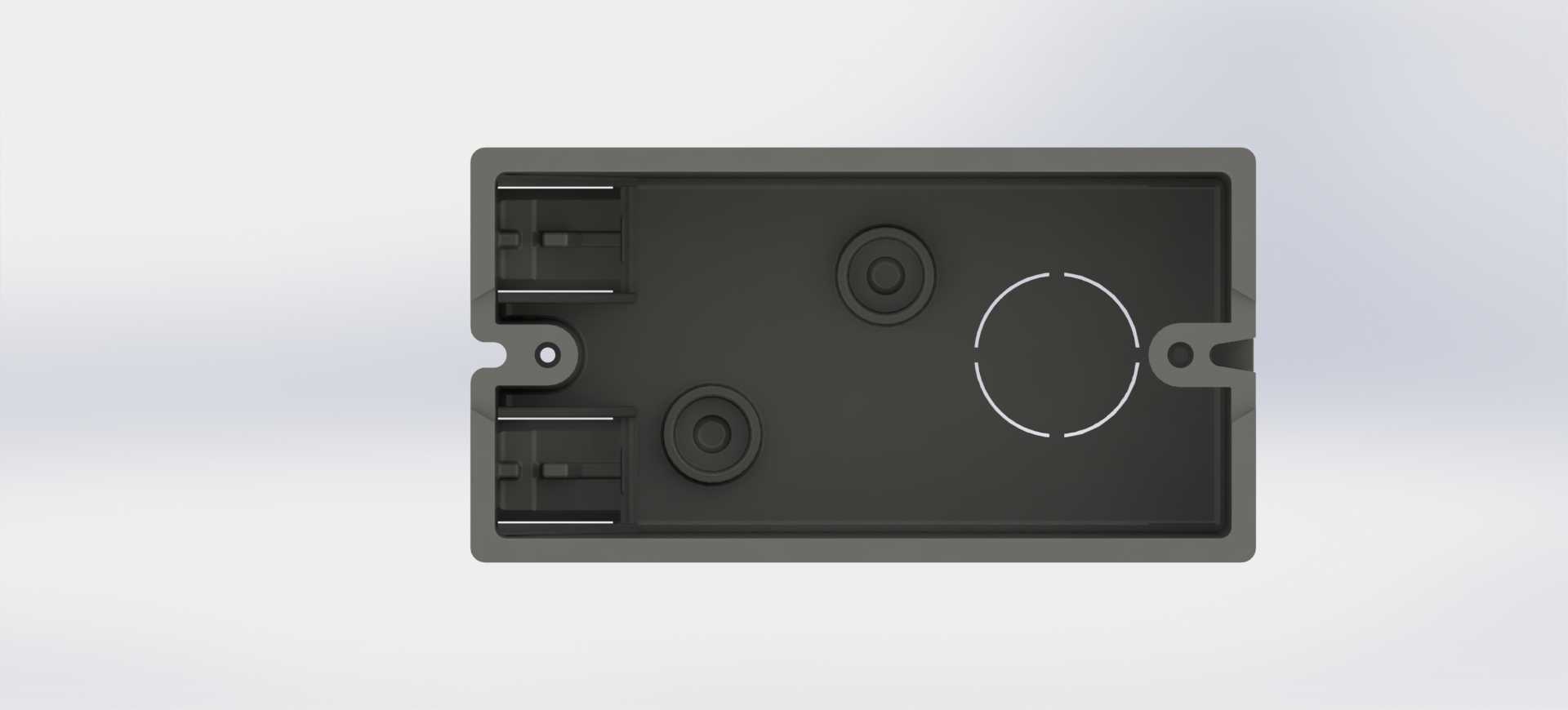

　　盒体背部做了两个沉头安装孔位，孔位间距符合通用明装线盒的安装孔距标准，不管是替换原有老旧出线盒，还是新位置安装，都能匹配常规的膨胀螺丝或者自攻螺丝固定，沉头孔的深度刚好让螺丝头完全埋入盒体内部，不会凸起刮伤盒内的线缆。盒体内部的容线空间做了优化，没有多余的加强筋占用内部空间，可以容纳3-4根常规截面积的护套线做分线对接，内部边角都做了圆弧过渡，避免布线时线缆被锐角划伤。材质选用的是常规的阻燃ABS塑料，满足低压布线场景的阻燃要求，同时塑料材质的绝缘性能可以避免盒内线缆破皮后出现盒体带电的安全隐患，整体壁厚控制在均匀的2mm，既保证注塑时不会出现缩痕、缺料的问题，也能控制整体重量，

　　安装在轻质隔墙或者家具板材上时不会因为自重过大出现脱落。实际现场使用时，这款出线盒可以覆盖大部分明装布线的出线需求，不管是墙面开关旁的额外线路引出、设备机架侧面的线缆穿出固定、还是橱柜内部嵌入式电器的线路整理，都能通过对应的穿线孔和线槽对接结构实现规整布线，不需要额外做定制转接件。设计时特意规避了很多市售出线盒的常见问题，比如很多低价出线盒的穿线孔敲落位过厚，现场施工时很难敲落，强行敲落容易导致盒体开裂，这款的敲落压盖做了0.3mm的连接薄壁，用螺丝刀轻轻一敲就能完整脱落，缺口边缘整齐不需要额外修剪。还有很多出线盒的盒盖配合间隙过大，安装后容易出现松动异响，这款的盒盖和盒体采用卡扣式配合，四个边角都有定位卡扣，扣合后间隙均匀，不会出现翘边、松动的情况，同时多次开启维护也不会出现卡扣断裂的问题。另外盒体的外形尺寸控制得比较紧凑，安装在墙面或者设备表面时不会过于突兀，外露的边缘都做了倒角处理，不会有锋利的边角刮伤安装人员或者后期使用的人员。在做三维建模时，所有配合尺寸都按照注塑件的公差标准做了预留，卡扣的变形量控制在塑料材质的许用变形范围内，保证生产时不需要做过多的模具调整就能顺利出件，安装孔位、卡槽位置、穿线孔位的相对尺寸都做了公差约束，保证和配套的线槽、压盖、安装螺丝都能顺利适配，不会出现现场安装时孔位错位、卡扣卡不紧的问题。
