工业用笼式树脂模结构设计方案

　　在批量热固性树脂构件的成型生产环节，这类笼式树脂模主要承担薄壁筒状树脂制品的内支撑与型腔定型作用，区别于实体钢质模芯，其镂空笼架结构能够在保证成型精度的前提下，大幅降低模体自重，减少树脂固化过程中因内外散热速率差导致的内应力变形问题。从实际产线适配场景来看，该模具可直接对接立式注塑工位、真空浇注工位的装夹接口，适配中小型筒状树脂绝缘件、树脂过滤芯骨架、轻质树脂传动筒等构件的生产需求，尤其适合对模体导热均匀性有要求的环氧树脂、酚醛树脂成型工序。

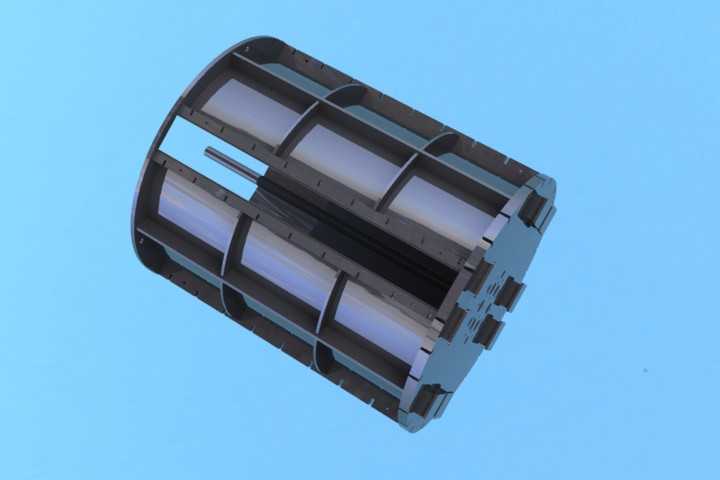

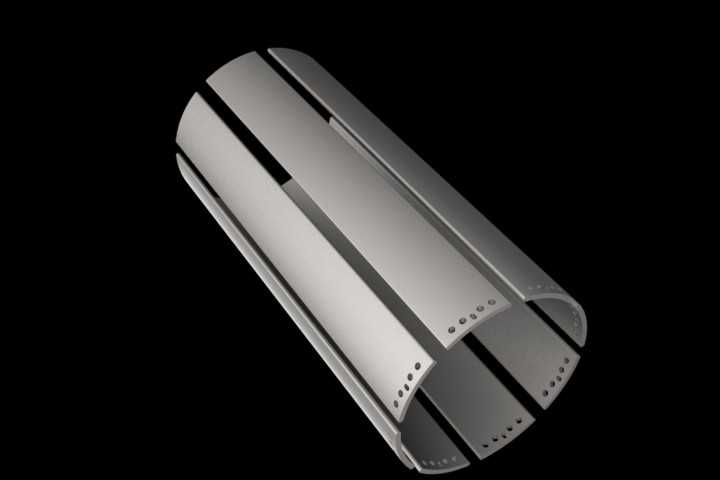

　　从结构设计逻辑来看，该模体采用周向等分的肋条拼接框架，沿轴向设置多道环形加强箍，将整个模芯的支撑刚度均匀分散到每一道肋条上，既避免了实体模芯散热慢导致的树脂表层过烧、内部固化不完全的问题，也能在脱模环节通过肋条间的镂空空间快速接入压缩空气，实现制品与模壁的快速分离，减少传统实体模芯脱模时的顶出痕迹，提升成型制品的内壁光洁度。中心贯穿的定位轴是整个模体的安装基准，轴径公差控制在h7级，可直接与成型设备的主轴装夹孔配合，保证模体旋转或合模时的同轴度，避免成型制品出现壁厚不均的偏心问题。

　　在尺寸边界设计上，该模体的最大外圆直径根据适配制品的内径要求做负公差预留，预留量根据树脂材料的固化收缩率做匹配调整，针对通用环氧树脂0.2%-0.5%的收缩率区间，模体外径尺寸预留0.3%的收缩补偿量，保证成型后制品的内径尺寸落在公差带范围内。轴向长度方向预留1.5mm的飞边裁切余量，两端的定位凸台与设备模板的定位槽做间隙配合，配合间隙控制在0.05mm以内，既保证合模时的定位精度，也避免长期高温工况下热胀冷缩导致的装夹卡滞。周向肋条的厚度设计兼顾刚度与散热需求，肋条厚度取8mm，既保证模体在120℃固化温度下的长期使用刚度，不会因反复受热出现肋条变形，也能让热量通过肋条快速传导，让树脂构件各部位的固化速率保持一致，减少内部缩孔缺陷。

　　实际生产验证中，这类笼式树脂模相比传统实体模芯，树脂固化周期可缩短30%左右，因为镂空结构让模体与树脂接触的背面可以直接接触加热介质，热量传递路径更短，不需要等待实体金属模芯整体升温到设定温度。同时肋条表面做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，减少树脂与模壁的粘附力，脱模时不需要额外喷涂大量脱模剂，就能顺利将制品从模体上脱出，减少脱模剂残留对制品后续粘接、涂装工序的影响。两端的端盖连接结构采用快拆式卡扣设计，不需要额外拧动紧固螺栓，就能快速完成模体的组装与拆解，方便定期清理肋条缝隙中残留的树脂飞边，降低日常维护的工时消耗。

　　针对不同树脂材料的成型特性，该模体的肋条间距可根据制品的壁厚做适配调整，当成型壁厚小于3mm的薄壁树脂构件时，肋条间距控制在30mm以内，避免树脂固化时在肋条间隙位置出现向内凹陷的变形；当成型壁厚大于5mm的厚壁构件时，可适当加大肋条间距，进一步提升模体的散热效率，减少厚壁制品内部的固化应力集中。中心定位轴采用空心结构设计，内部可通入导热油或者冷却介质，根据不同工序的温度需求快速调整模体温度，在树脂充模阶段保持模温在60℃提升树脂流动性，充模完成后快速升温到120℃完成固化，固化结束后通入冷却介质将模温降到40℃以下再脱模，避免高温脱模导致的制品变形。
