立式油浸配电变压器带储油柜结构

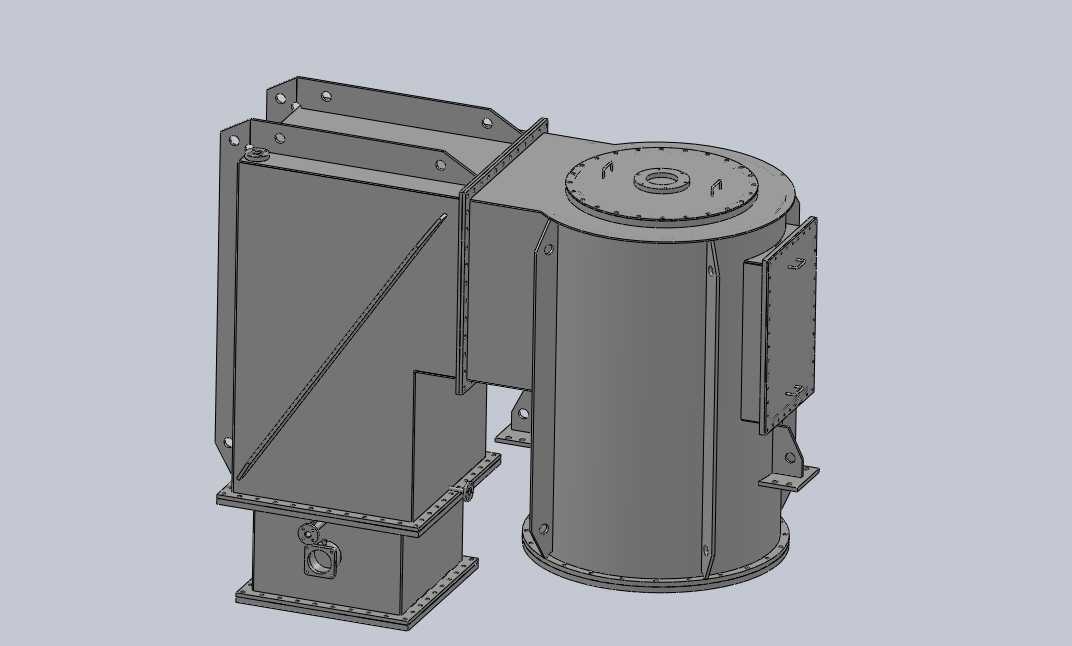

　　这款立式配电变压器的三维结构，完整还原了户外柱上或台架安装场景下的设备实体形态，主体采用圆柱形油箱搭配旁置式储油柜的布局，是10kV及以下电压等级配电网络中常用的设备构型。从实际应用场景来看，这类结构的变压器多用于城乡配电网末端、工矿企业厂区配电、小型工商业用户供电场景，承担将高压输电电压转换为低压用电电压的核心功能，直接对接终端用电负荷，运行稳定性直接影响供电可靠性。

　　从功能特性来看，圆柱形油箱采用密封焊接结构，内部容纳铁芯、绕组组件以及绝缘冷却油，油箱侧壁预留的检修人孔采用螺栓紧固的密封盖板结构，盖板周边均匀布置紧固螺栓孔，配合密封胶条实现油箱内部的密封防护，避免绝缘油渗漏同时阻挡外部水汽、粉尘进入油箱内部影响绝缘性能。油箱底部设置带安装孔的支撑脚，安装脚的孔位间距匹配常规台架安装的槽钢间距，现场安装时可直接通过螺栓将设备固定在混凝土台架或钢制安装支架上，无需额外加工过渡连接件。顶部的法兰盖板上预留了高低压套管安装位、吊环安装孔以及注油孔结构，吊环采用对称布置形式，满足设备整体吊装时的受力平衡要求，避免吊装过程中设备倾斜导致内部绕组移位。

　　旁置的储油柜通过连通管与主油箱相连，整体采用方箱式焊接结构，侧面设置倾斜布置的加强筋板，筋板同时连接储油柜侧壁与主油箱外壁，既提升储油柜自身的结构刚度，避免运输或运行过程中储油柜因振动产生焊缝开裂，也强化了两个腔体之间的连接强度，减少连接部位的应力集中。储油柜底部设置独立的放油阀接口，可在检修时单独排出储油柜内的绝缘油，无需放空主油箱全部油液，降低现场检修的工作量。储油柜与主油箱的连接部位采用法兰对接结构，法兰面加工有密封槽，安装时嵌入耐油橡胶密封圈后通过螺栓紧固，保证连接部位的密封性能。

　　设计过程中，首先要匹配不同容量等级的绕组尺寸确定主油箱的内径与高度，油箱内部需要预留足够的绝缘油流动空间，保证绕组运行产生的热量能够通过绝缘油的对流传递到油箱壁，再通过油箱壁向外散出，因此油箱外壁的平整度有严格要求，避免出现局部凹陷影响散热面积。储油柜的容积需要根据变压器运行时的油位变化量计算确定，要满足最高环境温度、满负荷运行状态下绝缘油膨胀后的存储需求，同时要保证最低环境温度、空载状态下储油柜内仍有足够的油液，避免连通管进入空气导致绝缘油氧化加速。安装边界方面，设备整体的横向宽度需要考虑台架安装时的相间安全距离，储油柜外伸长度不能超出安装支架的支撑范围，避免设备重心偏移导致支架受力不均；设备总高度要满足低压侧出线的对地安全距离要求，顶部高压套管的带电部位与周边接地构件的间隙要符合电力安全规程的规定。油箱侧壁的安装支架位置经过受力校核，每个支撑脚的承重能力匹配设备总重量，安装螺栓的规格根据设备总重与风载荷计算确定，保证户外大风工况下设备不会出现移位或倾覆。

　　从结构细节来看，所有焊接部位都预留了合理的焊接收缩余量，建模时还原了法兰连接处的螺栓孔位分布、加强筋的焊接位置、吊环的安装角度等细节，能够直接用于安装工艺模拟、施工交底以及设备运维培训的场景，结构设计完全贴合实际生产与现场安装的要求，没有冗余的装饰性结构，所有外部结构都服务于设备的运行、安装与检修需求。
