液压管路压接成型对开式工装模具

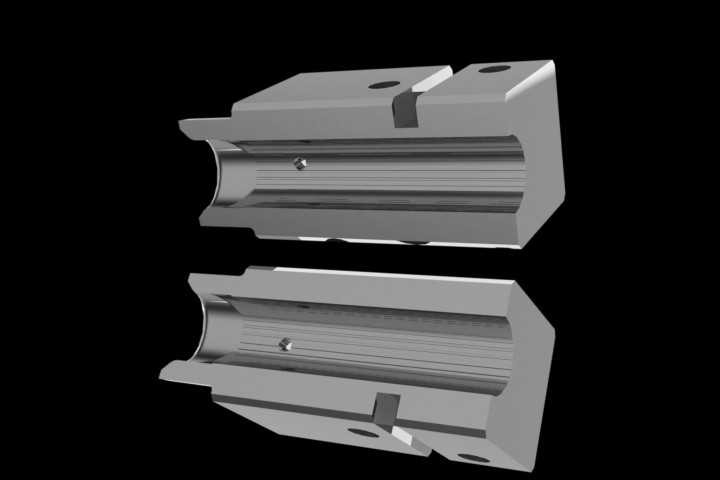

　　在液压系统管路预制、工程机械液压管路维修、流体连接件生产车间的日常作业中，液压管成型工装是决定管路连接密封可靠性、压接尺寸一致性的核心工装部件，这套对开式结构的成型模具，主要适配硬态液压油管的端部扩口、定位槽压制成型工序，区别于整体式型腔模具，对开分模的结构设计能避免长管类工件装夹时的轴向干涉，无需从管端逐段套入工装，可直接在管路任意指定位置完成合模压型，尤其适合现场维修场景下已布设完成的管路局部成型作业，无需拆解整条管路就能完成接头定位结构的加工。从结构设计逻辑来看，这套模具采用上下对称的哈夫结构，合模后内部型腔完全匹配目标液压管的成型轮廓，型腔表面做了轴向防滑槽设计，压合时能增大与管材外壁的摩擦力，

　　避免压型过程中管材轴向窜动导致的成型尺寸偏移；模具本体上开设的定位销孔与安装沉孔，是为了匹配通用压装设备的模架接口，安装时只需将上下模分别固定在压装机的上下工作台，通过定位销保证合模时的型腔同轴度，无需额外做复杂的对位调整，能大幅减少换模调试的辅助时间。模具的合模面做了0.02mm的平面度研磨处理，合模后分型面的缝隙控制在0.05mm以内，避免压型时管材材料被挤入分型缝形成飞边，减少后续去毛刺的工序工作量；型腔入口处做了15度的导入倒角，管材放入时不会刮伤外壁镀层，也能快速引导管材对准成型位置，对于壁厚1.5-3mm的无缝液压钢管，压型时的材料流动会顺着型腔轮廓填充，不会出现局部壁厚减薄超差的问题。从安装边界来看，

　　这套模具的外形尺寸适配100吨以内的通用液压压床，上下模的合模行程预留了足够的安全距离，安装时模架的固定螺栓需完全沉入沉孔内，避免螺栓突出合模面导致合模不到位；模具侧面开设的顶丝孔，是用于压型完成后辅助开模，避免管材抱紧在型腔内难以取出，尤其是压接不锈钢液压管时，材料冷作硬化后抱紧力较大，通过侧面顶丝均匀施力就能平稳分开上下模，不会撬伤模具型腔表面。在实际生产应用中，这类成型工装除了用于液压硬管的接头定位槽压型，也可通过更换不同规格的型腔镶件，适配不同管径的铜管、铝管等流体管路的成型作业，模具本体采用合金工具钢淬火处理，硬度达到HRC58-62，长期反复压接也不会出现型腔变形、表面塌陷的问题，

　　正常维护工况下使用寿命能达到10万次以上压型循环。设计过程中重点考虑了现场作业的容错性，比如型腔的成型尺寸预留了0.1mm的弹性回弹补偿量，针对不同材质管材的冷压回弹特性做了尺寸修正，压型后的管件尺寸能直接匹配标准液压接头的装配公差，无需二次修整就能完成接头装配，保证管路连接后的耐压等级达到液压系统的工作压力要求，避免管路运行过程中出现接头拔脱、渗漏油的问题。另外模具的分体结构也方便日常维护保养，每次作业完成后只需清理型腔内的残留氧化皮、油污，定期在合模导向面涂抹少量润滑脂，就能保证合模动作顺畅，不会出现卡滞、拉伤的问题；对于小批量多规格的管路加工场景，这种哈夫式成型模的换型效率远高于整体式模具，不需要拆卸整组模架，只需松开固定螺栓更换对应规格的模体就能快速切换加工规格，非常适合维修车间、小批量流体设备生产车间的管路加工作业需求。
