劲量AA/AAA镍氢电池便携旅行充电器结构设计

　　日常做消费电子周边结构建模时，这类便携镍氢电池充电器的结构还原，核心要兼顾便携场景的使用逻辑与装配合理性。先从实际应用场景说起，这款充电器定位差旅随身使用，适配AA、AAA两种规格的镍氢充电电池，主要给小型数码外设、便携小家电、儿童玩具等设备的备用电池补能，区别于桌面多槽位快充产品，它的核心设计导向是极致便携，能轻松塞进通勤包、行李箱侧袋甚至牛仔裤口袋，不会占用过多随身收纳空间。

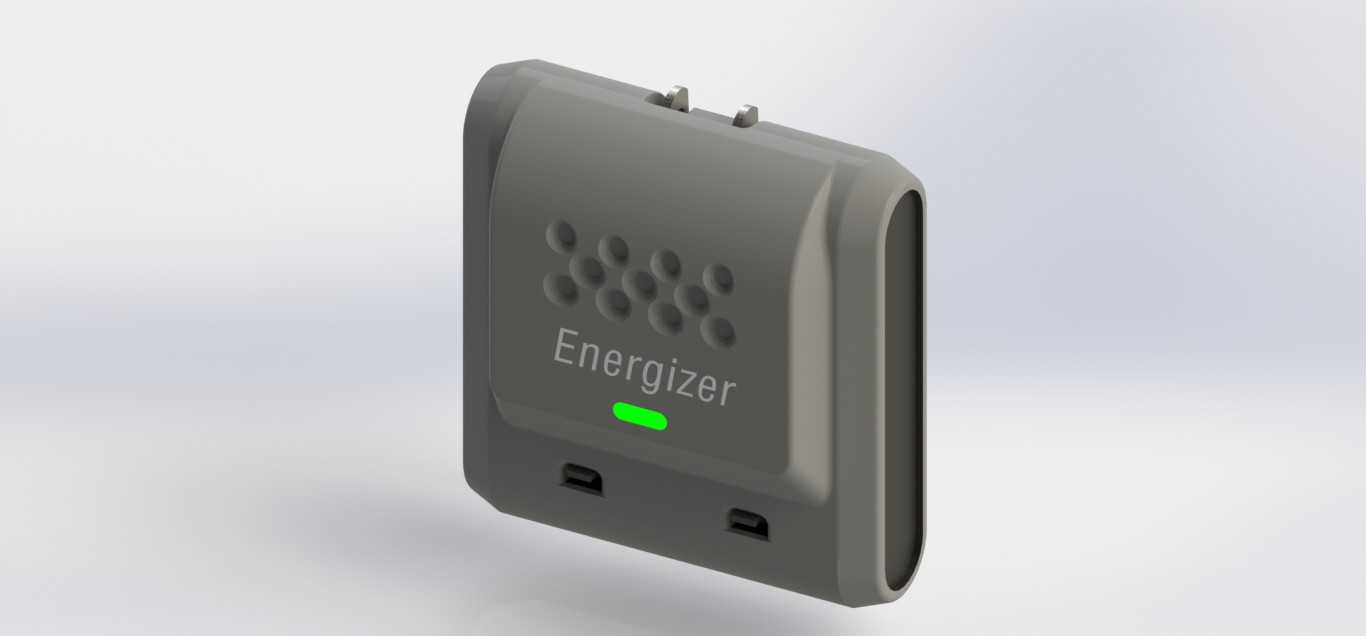

　　从功能特性来看，这款双槽位设计的充电器，可同时为两节五号或七号镍氢电池充电，正面设置的点状指示灯，可直观反馈充电状态，充电过程中亮绿灯提示工作状态，充满后可通过电路控制切换状态，避免过充损伤电池循环寿命。机身正面的品牌标识区域做了内凹蚀刻处理，既保证品牌识别度，又不会因为外凸结构在收纳时产生剐蹭，提升随身使用的耐用性。顶部伸出的插脚为折叠式隐藏结构，未使用时可完全收纳入壳体内部，避免金属插脚刮伤包内其他物品，使用时翻出即可直接接入墙面市电插座，无需额外搭配电源线，进一步缩减了随身携带的配件数量。

　　建模过程中对壳体的分件逻辑做了完整还原，整体采用上下壳扣合的装配结构，侧边预留的卡扣位可实现无螺丝快速装配，壳体边缘做了大R角过渡处理，没有尖锐棱角，握持插拔时手感更顺滑，也能避免跌落时边角应力集中导致壳体开裂。壳体表面的点阵凹陷结构，一方面是增加插拔时的手部摩擦力，避免手滑导致充电器从插座脱落，另一方面也能在壳体内部形成加强筋结构，提升薄壁壳体的抗形变能力，不用额外增加壳厚就能提升整体结构强度，控制产品整体重量。

　　尺寸设计上，整体轮廓控制在掌心可握持的范围，厚度仅比两节叠放的AA电池略厚，插脚展开后的位置符合国标插座的插套间距要求，插入插座后不会遮挡相邻的插座插孔，避免多设备同时充电时的空间冲突。底部的两个微型槽位是散热辅助结构，充电过程中电路模块产生的热量可通过这两个槽位形成空气对流，降低壳内工作温度，提升充电过程的稳定性，避免高温加速电路元件老化。

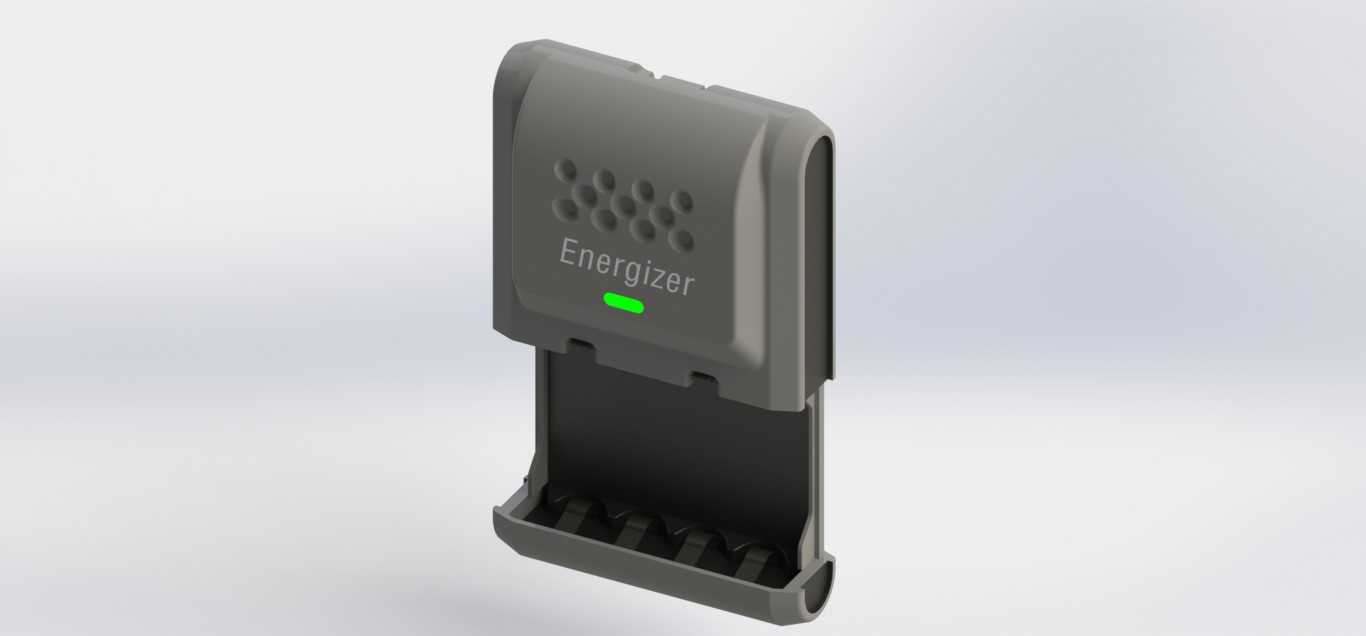

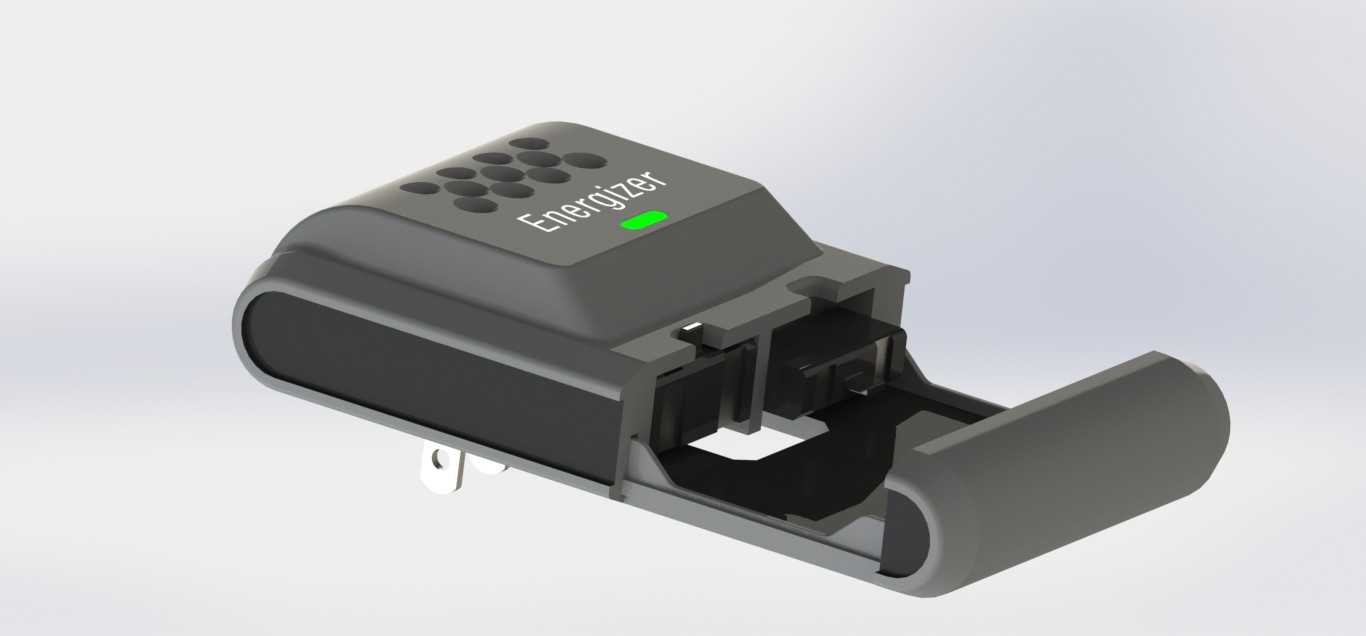

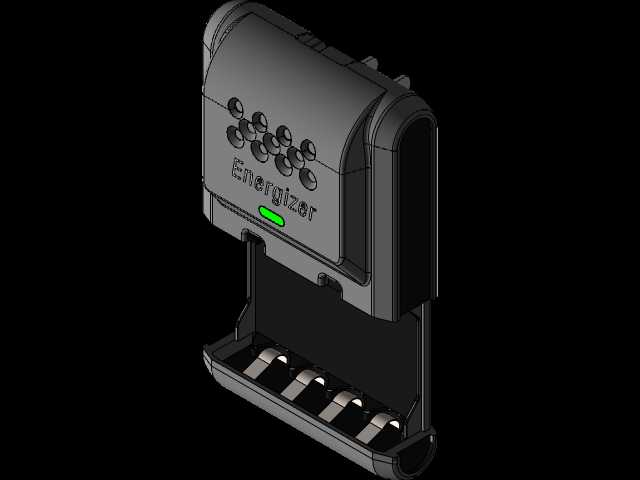

　　建模时特意还原了壳体的拔模角度，所有外观面的拔模斜度控制在1.5度，既满足注塑生产的脱模要求，又不会让外观面产生明显的锥度感，保证视觉上的规整性。内部的电池仓结构做了仿形设计，适配AA、AAA两种电池的直径差，放入电池后可通过弹片结构自动夹紧，不会因为随身晃动导致电池接触不良，弹片的接触点位做了镀金处理的结构预留，降低接触电阻，提升充电效率。电路仓的预留空间刚好可放下小型AC-DC转换模块，模块与壳体之间预留0.8mm的安全间隙，避免装配时挤压电路元件造成短路风险。

　　这类便携充电设备的结构设计，往往需要在极小的空间内平衡功能、强度、便携性三者的关系，不能为了缩小体积牺牲散热和结构强度，也不能为了强度过度增加体积违背便携定位。建模过程中对每一处壁厚做了均匀化处理，整体壁厚控制在1.8mm，既满足注塑生产的壁厚要求，避免缩水、翘曲等成型缺陷，又能最大限度控制整体重量，随身携带不会产生坠重感。插脚的转动结构做了阻尼限位设计，翻出到使用角度时可自动卡止，插入插座时不会因为受力回弹，保证接电的稳定性，收回时也能完全卡入壳体的预留槽内，不会因为晃动自行滑出。
