手摇式密集移动档案存储货架结构

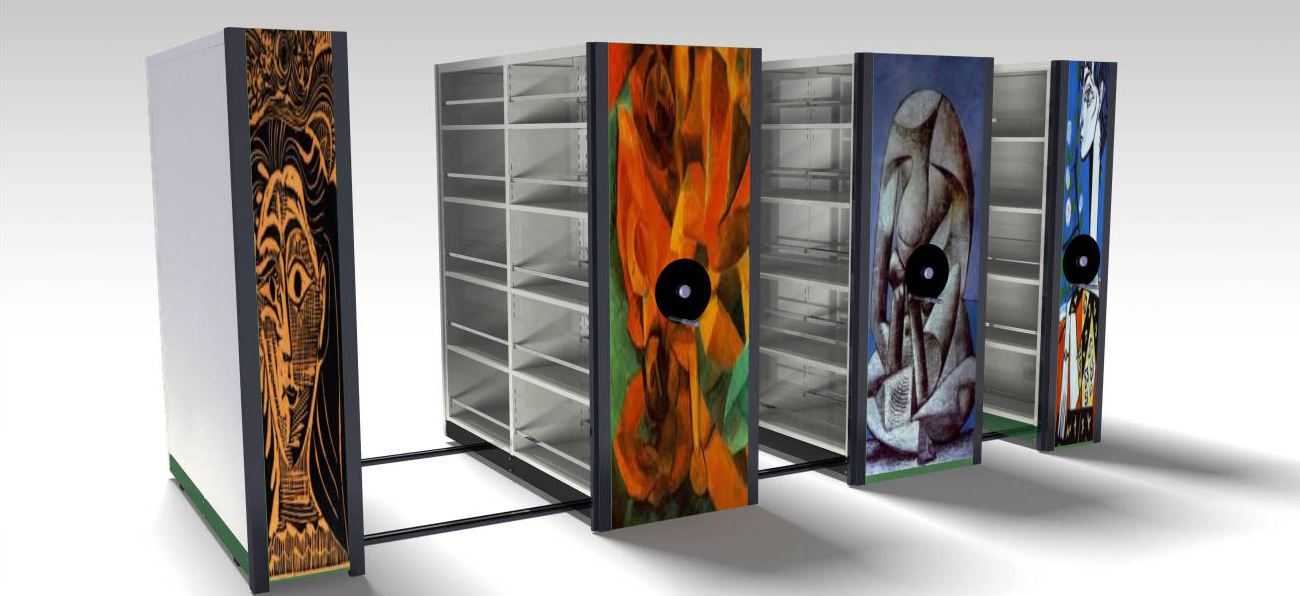

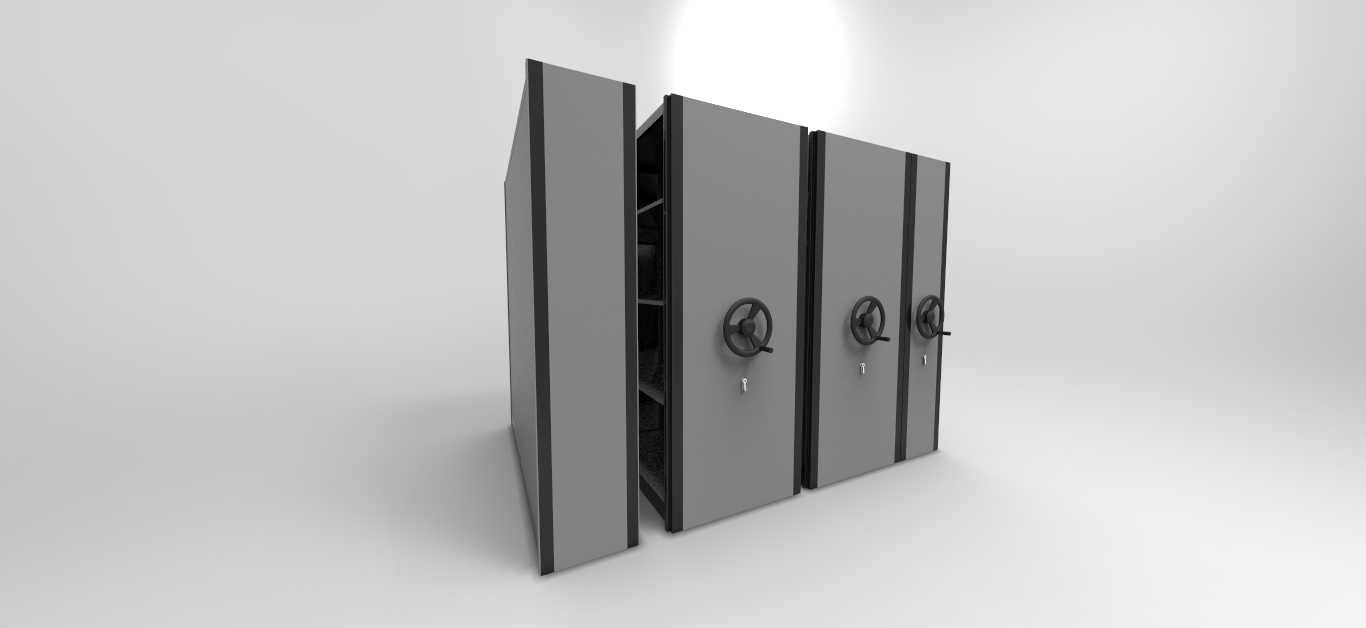

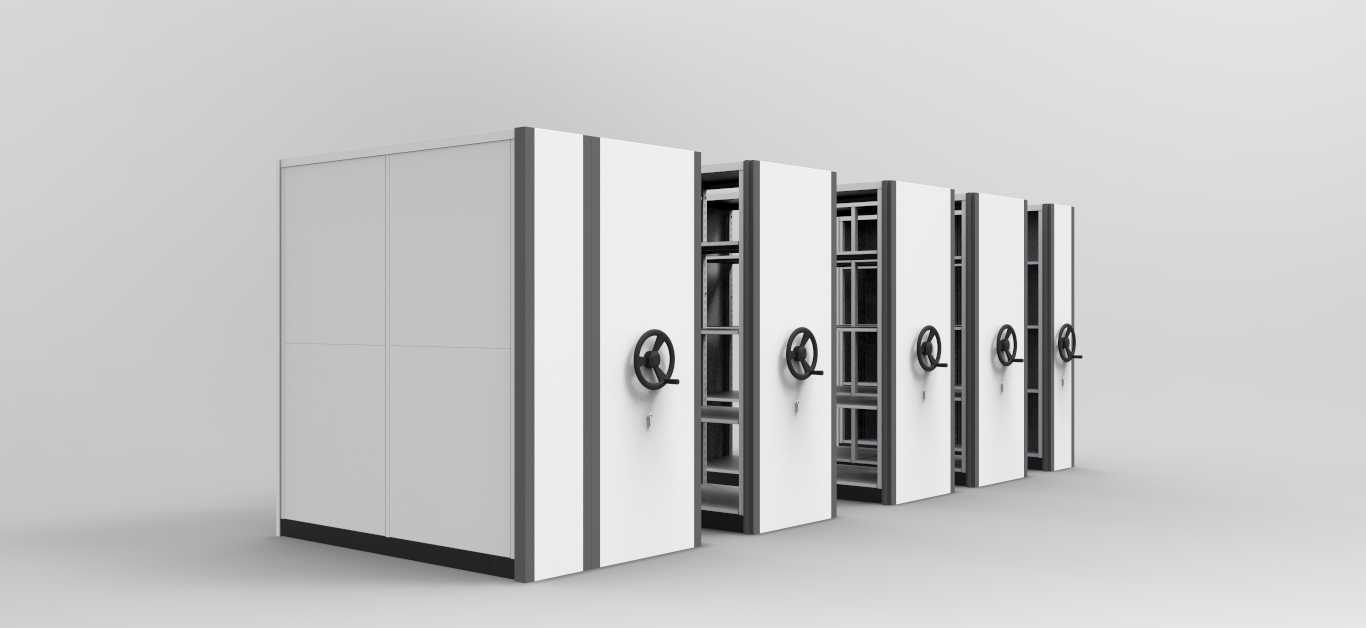

　　这类手摇驱动的可移动密集存储架，目前在机关档案库房、企事业单位资料室、医院病案室、图书馆样本书库、工厂涉密资料存放区应用十分广泛，和传统固定式单列货架相比，最大的优势是能把传统货架预留的通行通道压缩到仅需单条作业通道，同等库房面积下的存储容量能提升70%以上，尤其适合存量大、调阅频次不算极高的纸质资料、档案卷宗、样品试件、轻型工模量具的集中存放。从实际使用逻辑来看，整组货架沿地面铺设的专用导轨做直线平移，每列架体侧面都装有自锁式手摇转盘，需要进入某两列架体之间取放物料时，只需转动对应列的手轮，通过链传动机构带动架体底部的行走轮沿导轨滑动，留出足够作业宽度后，可通过架体上的自锁装置锁定列位置，避免架体意外滑移对作业人员造成挤压，

　　作业完成后解除锁定，将架体摇回复位即可，整列闭合后架体侧边的缓冲密封条会完全贴合，能起到一定的防尘、防鼠、隔光效果，对长期存放的纸质档案、精密样品有较好的防护作用。在结构设计层面，首先要核算单组架体的额定承载，常规档案存储场景下每层搁板的均布载荷通常按80kg设计，整列架体的总承载要结合列长、层数核算，架体主体框架采用1.2mm以上厚度的冷轧钢板折弯成型，立柱上设计有连续可调的挂接孔位，搁板可根据存放物料的高度灵活调整层间距，适配不同规格的资料盒、工件盒存放需求。底部的行走轮采用铸铁芯外包聚氨酯材质，既保证承载强度，又能在导轨上滚动时降低运行噪音，避免金属轮直接摩擦导轨产生异响和磨损；传动部分采用精密滚子链搭配轴承座，

　　手轮的转动阻尼经过匹配设计，单人即可轻松驱动整列满载的架体移动，不会出现摇不动、卡顿的情况。架体的侧边和端面都装有钢制侧护板和门板，闭合后整体外观平整，手轮安装高度距地面约1.1m，符合成年人站立操作的人机工程尺寸，不需要弯腰或者抬手就能操作。安装边界方面，这类货架对地面平整度有一定要求，铺设导轨的区域地面平整度误差每米不能超过2mm，否则会出现架体移动卡滞、行走轮偏磨的问题；导轨通常采用20×20mm的方钢或者专用冷轧导轨，直接膨胀螺栓固定在地面上，导轨安装的平行度误差全程不能超过1.5mm，保证多列架体移动时不会出现跑偏、蹭碰的情况。整组货架安装时要预留足够的端部操作空间，靠近墙面的固定列要和墙面留出不小于100mm的通风间隙，

　　避免墙面返潮导致架体和存放物料受潮；顶部如果和建筑吊顶距离较近，要预留不小于300mm的空间，方便后期架体维护和顶部通风。设计时还要考虑架体的防倾倒结构，每列架体都要装有防倾倒装置，卡在导轨侧面或者配套的防倒槽内，即使架体受到侧向推力也不会发生倾覆，保障使用安全。搁板的折弯结构采用多道折弯加强筋设计，满载情况下搁板的挠度变形量不能超过跨度的1/1000，避免长期存放重物出现搁板下弯、层间卡滞的问题。架体之间的缓冲密封条采用磁性橡胶条，闭合时能自动吸合，密封效果比普通橡胶条更好，同时能缓冲架体闭合时的碰撞，降低碰撞噪音。针对不同的使用场景，还可以在架体上加装目录卡袋、制动锁具，部分需要更高密级的存储场景还可以在列端加装整体锁具，闭合后可将整列架体锁定，非授权人员无法移动架体接触内部存放的物料。
