24英寸方形工业排气扇结构设计

　　这款24英寸规格的方形排气扇，主要面向工业厂房、商用后厨、大型仓储空间的通风换气场景设计，在实际工程应用中，这类大尺寸排气扇通常承担着区域内空气置换、湿热空气排出、粉尘浓度控制的核心作用，相比小尺寸民用排气扇，24英寸的叶轮直径能够在较低转速下实现更大的送风量，兼顾通风效率与运行噪音控制，适合长时间连续运行的工况需求。从结构设计逻辑来看，这款排气扇采用了方形外框的安装形式，外框四个角预留了标准安装孔位，能够直接适配墙面预留的方形安装洞口，也可以配合法兰连接件对接通风管道，安装边界的尺寸设计充分考虑了常规建筑墙体的砌筑模数，不需要额外做过多的洞口修整即可完成固定，外框边缘的折边结构既提升了整体框架的结构刚度，

　　避免风机运行过程中出现框架共振产生的噪音，也能在安装时与墙面贴合更紧密，减少漏风损耗。叶轮部分采用了三叶片后倾式设计，叶片的曲面弧度经过流场优化，在转动过程中能够更顺畅地切割气流，减少气流紊流带来的能量损耗，叶片与轮毂的连接位置做了加强筋结构，能够承受长时间高速转动带来的离心力，避免长期运行后叶片出现形变偏移。驱动电机部分采用了同轴直连的结构，省去了皮带传动带来的传动损耗与后期维护成本，电机外壳的散热筋结构能够在风机运行过程中借助自身产生的气流完成散热，保证电机在长时间运行时的温度处于合理区间，电机与外框之间的连接支架采用了对称式四点固定结构，支架上预留的减震安装位可以搭配橡胶减震垫，进一步降低电机运行时的振动向外框传递。

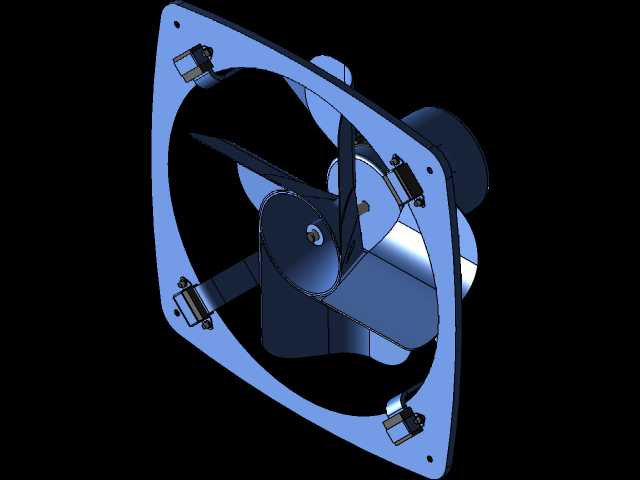

　　外框上的快拆式固定卡扣设计，主要是为了后期维护时能够快速拆卸前端防护网与叶轮组件，不需要将整个风机从墙体上拆下即可完成叶片清洁、电机检修的工作，大幅降低后期运维的工作量。在实际选型应用中，这类24英寸排气扇通常适配层高3-5米、面积在50-80平左右的独立空间，按照每小时换气6-12次的常规通风要求，单台设备即可满足该类空间的基础通风需求，如果是存在高温、高油烟或者高粉尘的特殊工况，还可以搭配前置过滤装置或者后端止回阀使用，避免停机状态下室外的蚊虫、倒灌气流进入室内。从建模细节来看，整个模型完整还原了风机的所有装配关系，包括外框的折弯细节、卡扣的弹簧结构、叶片与轮毂的连接方式、电机的安装定位结构，能够直接用于安装干涉校验、通风系统布局模拟，也可以作为同类风机产品改型设计的基础参考，在做厂房通风布局设计时，可以直接调用该模型嵌入整体建筑模型中，校验安装位置与周边管线、结构件的距离是否满足安装操作空间要求，避免后期施工时出现位置冲突。
