方形轴流散热风机结构设计

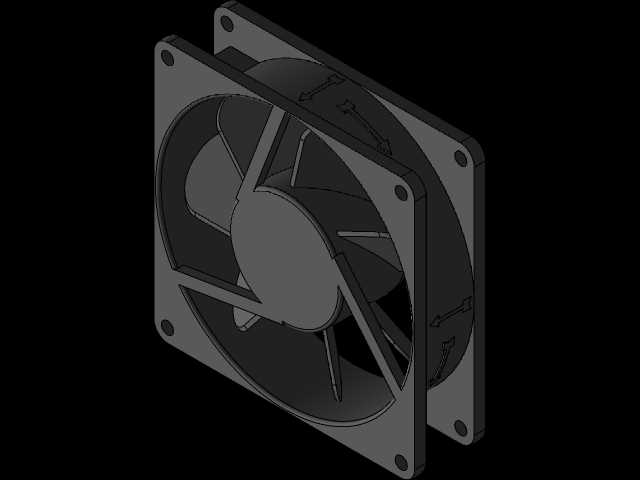

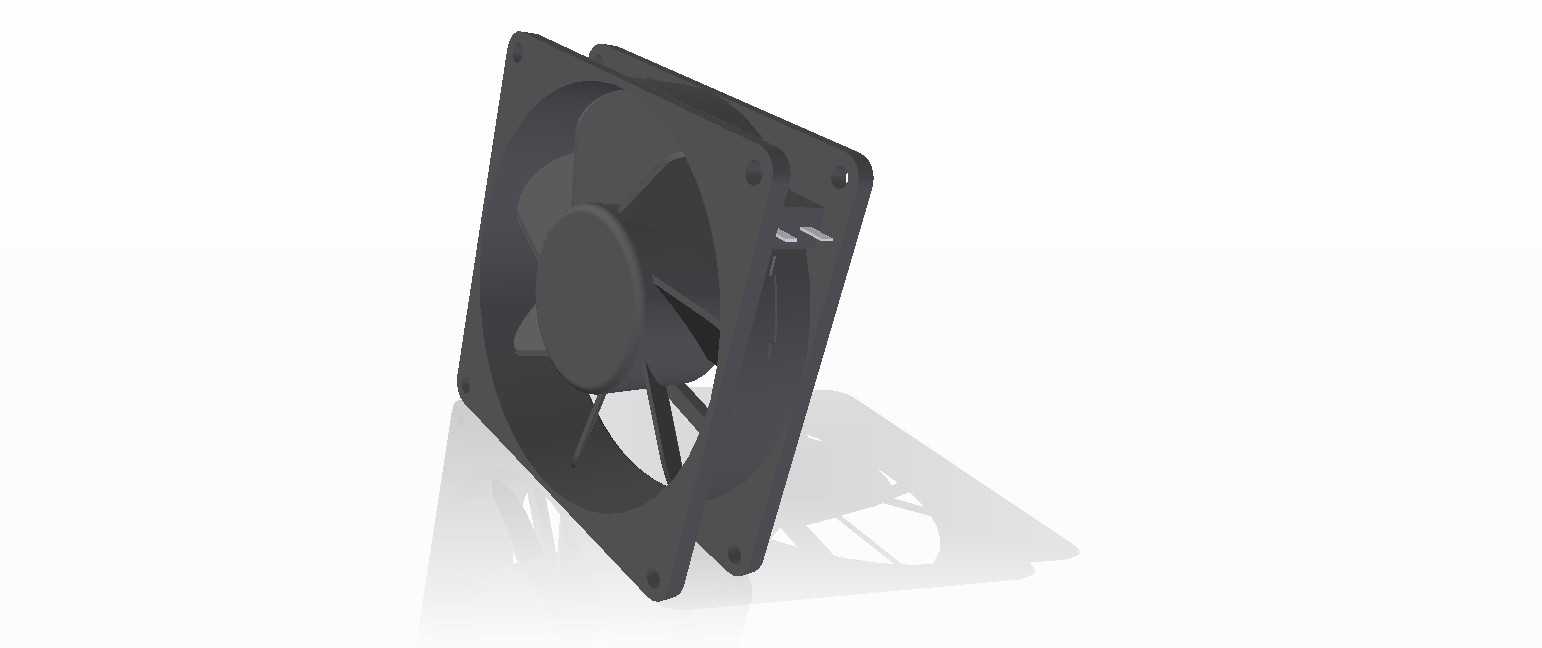

　　在各类工业电控柜、工控机箱、大功率电源模块、小型伺服驱动机组的散热场景里，这类方形轴流风机是应用最普遍的风冷执行部件，它的核心作用是通过定向气流带走密闭腔体内功率器件工作产生的积热，让电子元件、功率模块始终维持在额定工作温度区间内，避免过热触发降频保护甚至硬件烧毁的问题。做这款风机的结构设计时，首先要匹配常规工业机箱的标准安装开孔尺寸，外框采用方形一体式注塑结构，四个边角预留沉头安装孔位，安装时可以直接通过螺丝固定在机箱侧板的预留开孔上，不需要额外设计转接支架，适配市面绝大多数标准工控机箱、服务器机柜的安装位，安装边界完全贴合通用120mm规格风机的开孔尺寸，安装后外框与机箱面板贴合紧密，不会出现额外的缝隙漏风影响散热效率。

　　从功能特性上看，这款风机采用轴流直吹的气流结构，叶片采用后掠式曲面设计，转动时气流沿风机轴向直吹，风阻更低，相同转速下能获得更大的送风量，同时叶片做了动平衡校准结构，每个叶片的曲面弧度、重量分布都做了对称设计，高速运转时不会出现明显的振动，避免长期运行时振动传导到机箱内部引发接插件松动、焊点疲劳的问题。外框的进风侧做了导风圆角设计，能够减少进风端的气流紊流，降低运转时的风切噪音，而出风侧的边框做了平直收口，让吹出的气流更集中，不会出现气流四散的情况，能够精准对准机箱内部需要散热的功率器件、散热鳍片位置，提升风冷换热的效率。

　　设计过程中需要重点考量的是外框与叶轮的配合间隙，间隙过大会出现气流回流，降低实际送风效率，间隙过小则容易因为注塑件的成型公差、长期运转的轴承磨损出现叶轮擦碰外框的故障，因此在建模时特意预留了合理的均匀间隙，既保证气流不会出现明显回流，也给长期运转的部件磨损、温度形变预留了足够的安全余量。叶轮中心的轮毂位置做了加厚结构，用来内嵌固定电机转子与轴承组件，轮毂的曲面过渡做了流线型设计，能够减少中心位置的气流阻力，让中心区域的气流也能顺畅通过，不会在轮毂后方形成乱流区。

　　实际选型应用时，这类风机可以根据不同的散热需求匹配不同转速的电机，低转速版本适合对噪音要求高的办公类工控设备，高转速版本适合大功率工业设备、密闭机柜的强制散热场景，安装时既可以采用向外抽风的排风模式，也可以采用向内送风的正压防尘模式，适配不同的机箱风道设计需求。外框的边角位置做了加厚加强筋设计，在安装拧螺丝时不会因为拧紧力过大导致外框开裂，同时整体结构的抗形变能力更强，长期在高温机箱环境下工作也不会出现边框变形、叶轮卡位的问题。接线位置预留了标准的出线槽位，可以适配不同规格的供电引线，不需要额外在结构上开孔走线，装配工序更简单。
