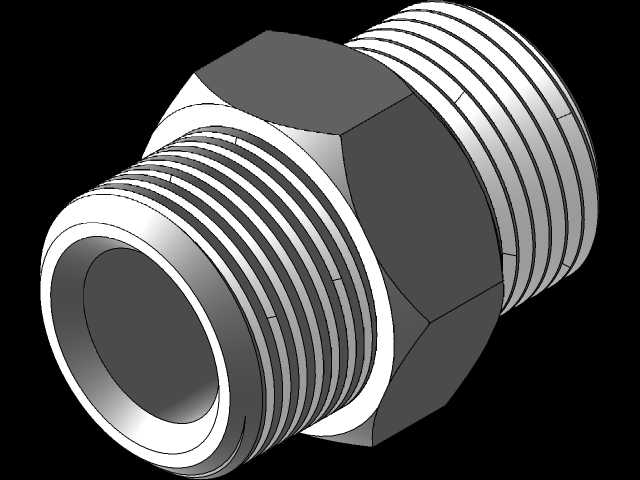

等径外螺纹六角黄铜管路对接接头

　　这类两端外螺纹的六角黄铜短节，在民用给排水、小型气动回路、低压液压传动、制冷设备管路连接场景里的出镜率极高，核心作用是实现两段同规格内螺纹管路的直线对接，不需要额外转接结构就能完成通路搭建。做结构设计的时候首先要考虑的是材质特性，黄铜本身的切削性能优异，加工过程中不容易粘刀，成型后表面粗糙度容易控制，同时黄铜的抗锈蚀能力在常规水、气、低压油介质里表现稳定，不需要额外做表面镀层处理就能满足多数工况的使用要求，而且黄铜的塑性适中，螺纹拧紧过程中能产生微量形变填充配合间隙，密封可靠性比普通碳钢接头更好，也不会像不锈钢接头那样容易出现螺纹咬合咬死的问题。

　　中间的六角结构是整个零件的受力基准，设计时对边尺寸严格匹配对应螺纹规格的标准扳手开口尺寸，既不能做太小导致扳手卡不住、拧紧时打滑崩边，也不能做过大浪费原材料、增加安装时的空间占用，六角的厚度要匹配拧紧力矩要求，常规1.6MPa工作压力下的同规格接头，六角厚度要保证施加标准拧紧力矩时不会出现六角开裂、变形的问题，同时六角和两端螺纹的同轴度要控制在0.1mm以内，避免安装后两段管路出现不同心、产生额外装配应力的问题。两端的外螺纹一般采用通用管螺纹标准，根据使用场景可选55度密封管螺纹或者60度通用管螺纹，螺纹的有效长度要匹配常规内螺纹接口的拧入深度，过长会导致接头拧入后顶到管路内部的台阶，造成流道截面缩小，过短则会导致啮合牙数不足，承压时容易出现螺纹脱开、介质泄漏的问题。

　　内部流道采用等径直孔设计，孔径和对应管路的通径保持一致，不会出现通径缩颈的问题，能最大程度降低介质流经接头时的压力损失，不管是输送液态水、液压油还是压缩空气、制冷剂，都不会因为接头内部的结构突变产生紊流、噪音或者额外的压降。零件的所有棱边都做了0.2mm左右的倒角处理，螺纹起始端也做了引导倒角，一方面是避免安装、搬运过程中锋利的棱边划伤操作人员，另一方面螺纹端的引导倒角能让接头对准内螺纹口的时候更顺畅，不需要反复调整角度就能顺利拧入，降低现场安装的操作难度。

　　实际选型使用的时候，要先确认两端螺纹的规格和待对接管路的内螺纹规格完全匹配，同时要确认工作介质和黄铜材质的兼容性，比如氨类制冷介质就不适合用黄铜接头，避免长期使用过程中出现材质腐蚀的问题；安装时拧紧力矩要控制在对应螺纹规格的推荐范围内，不要用加力杆过度拧紧，否则容易导致六角部位开裂或者螺纹滑牙，影响接头的使用寿命。建模过程中要重点保证螺纹牙型的准确性、六角结构的对称度、内孔和外螺纹的同轴度，这些参数直接影响后续加工出来的零件能不能顺利装配、密封性能是否达标，不要为了建模省事简化螺纹结构或者忽略倒角细节，否则输出的加工图纸会存在工艺缺陷，生产出来的零件无法满足实际使用要求。这类接头因为结构简单、可靠性高、安装便捷，在设备装配、管路维修场景里的消耗量很大，标准化的结构设计也能实现批量生产，降低生产和使用成本。
