M16规格吊环连接紧固件三维结构

项目分类:通用五金配件 发布时间:2022-01-04 ID:494968
  • M16规格吊环连接紧固件三维结构

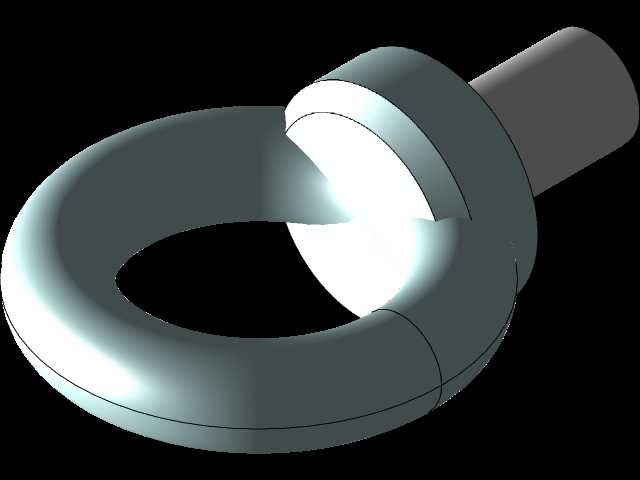

  在重型设备装配、工装夹具转运、模具吊装这类日常生产场景里,带环首的螺栓类紧固件一直是小零件扛大载荷的典型代表,这次拆解的M16规格环首螺栓,就是车间里最常用的一类起吊连接构件。很多刚入行的结构设计人员容易把这类零件和普通外六角螺栓混为一谈,实际上从受力逻辑到安装边界,两者的设计出发点完全不同:普通螺栓核心承担轴向拉紧或者横向剪切的静载荷,而环首螺栓的受力核心在顶部的环形吊耳部分,要兼顾起吊时的多向摆动力、瞬时冲击载荷,不能只按螺纹的抗拉强度来核算安全系数。

  从结构设计逻辑来看,这个零件的环形部分和下方的螺杆段是一体化成型的结构,没有拼接焊缝,这一点是区别于劣质焊接吊环的核心特征——焊接位置的应力集中系数会比整体锻造成型的结构高3倍以上,一旦起吊时出现载荷偏移,焊缝位置很容易直接开裂引发坠物事故。环形部分的截面做了等强度的圆弧过渡,环的内侧没有尖锐棱角,一方面是避免起吊时钢丝绳或者卸扣卡在棱角位置出现应力切割,另一方面也能让吊索的受力均匀分散到整个环体上,不会在某一个截面形成应力峰值。环体和螺杆衔接的位置做了加大的过渡圆角,没有直角退刀槽,这个细节很多建模新手容易忽略,要是在衔接位置做了直角结构,起吊时的弯曲应力会直接在直角根部集中,反复受载后很容易出现疲劳断裂。

  从实际安装边界来说,M16的螺纹规格适配所有同规格的内螺纹安装孔,不管是在设备本体上直接攻丝,还是配合螺母做贯穿连接,都要注意安装面的贴合要求:环首下方的支撑面必须是平整的加工面,不能有焊渣、凸起或者倾斜,要是支撑面倾斜,螺栓拧紧后环体本身就会承受附加的弯曲应力,原本的额定起吊载荷会直接折减40%以上。很多车间里的吊装事故都不是因为螺栓规格选小了,而是安装时没有清理安装面,螺栓处于偏载状态,受力后直接从根部断裂。另外要注意这类环首螺栓的受力方向要求:垂直起吊时能达到额定载荷,要是吊索和螺栓轴线存在夹角,允许的载荷会随角度增大快速降低,当夹角超过45度时,允许载荷甚至不到额定值的30%,这一点在做吊装方案设计时必须提前核算,不能只看螺纹规格就盲目选型。

  从外形尺寸的适配性来说,这个规格的环首螺栓,环体内孔的尺寸刚好适配常规的1吨级卸扣或者直径14mm以下的钢丝绳,不会出现卸扣穿不进去或者间隙过大晃荡的问题;螺杆部分的长度可以根据实际连接的板厚调整,但要注意拧入内螺纹的深度不能低于螺纹直径的1.5倍,也就是至少要拧入24mm,才能保证螺纹啮合的强度足够,不会在起吊时出现螺纹滑牙的问题。建模的时候要特别注意环体内壁的光滑度,不能有建模残留的凸起或者凹坑,实际生产中这个位置是要做抛光处理的,减少吊索和环体之间的摩擦损耗,也避免应力集中点的存在。另外环体的外圆做了圆弧倒角,没有锋利的边缘,一方面是安装时不会划伤操作人员,另一方面也不会割断吊装用的合成纤维吊带,很多小厂做的劣质吊环螺栓边缘不做倒角,起吊时直接把吊带割断的案例并不少见。

  在不同的应用场景里,这个零件的使用方式也有区别:在模具吊装场景里,一般是直接把环首螺栓拧入模具本体的预制螺纹孔里,作为模具的永久吊点,每次模具上机转运时直接挂吊钩就行,不用反复拆装;在大型设备的装配场景里,这类螺栓会配合螺母、垫片使用,在设备的框架上做临时吊点,等设备安装到位后就可以拆下来重复使用;在工装夹具设计里,这类环首螺栓还可以作为拉紧连接点,配合花篮螺丝来固定工装的位置,承受拉紧时的轴向拉力。不管是哪种使用场景,核心的设计要求都是保证环体和螺杆的过渡位置强度足够,螺纹啮合长度满足载荷要求,安装面平整无偏载。很多三维建模人员在画这类标准件的时候,只是随便画个环加个螺杆,忽略了过渡圆角、截面等强度、安装面贴合这些细节,真要把模型拿去做有限元受力分析的话,这些细节位置的应力值会直接超标,根本达不到实际使用的强度要求。做这类紧固件的三维模型,核心不是把外形画得像,而是要把实际使用中的受力要求、安装边界都融入到结构细节里,这样建出来的模型才能真正给结构设计、吊装方案选型提供参考,而不是一个只能看外观的空架子。
