双路输出直流开关电源结构设计

　　做设备电控设计的工程师都清楚，小功率直流供电单元是整套控制系统里最容易被忽略、却又直接决定整套设备运行稳定性的部件，这次拆解还原的这款双路直流供电单元，是工控领域应用极广的小功率供电方案，常见于小型PLC控制回路、传感器供电回路、低压信号采集回路这类对供电稳定性有要求、但单路功率需求不高的场景，比如桌面式小型检测设备、半自动装配工位的控制盒、楼宇弱电控制箱、小型通讯中继设备内部，都能见到同结构产品的身影。

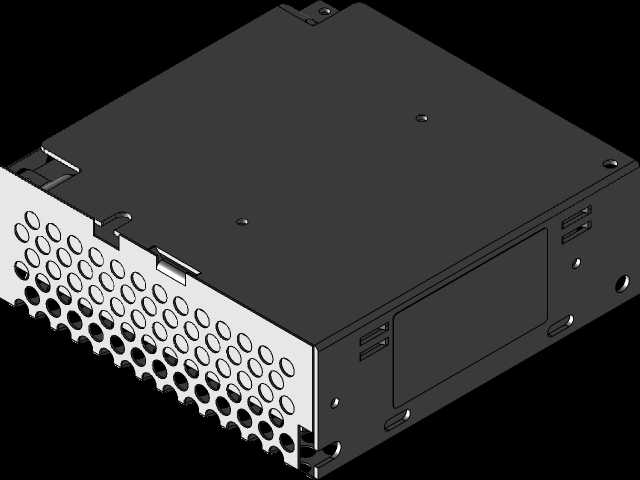

　　从实际使用需求倒推设计逻辑的话，这类供电单元首先要解决的是狭小电控箱内的安装适配问题，整体采用长方体封闭式金属壳体结构，壳体主体采用薄钢板折弯拼接成型，顶面整面排布密集的圆形冲孔，这部分设计不是为了外观装饰，而是兼顾两个核心工程需求：一是内部功率器件工作时的自然散热，小功率开关电源不需要额外加装散热风扇，依靠壳体冲孔形成的空气对流，就能把整流桥、开关管、变压器工作产生的热量及时导出，避免密闭壳体内热量累积导致元器件寿命衰减；二是冲孔结构可以在不额外增加壳体厚度的前提下，提升薄钢板壳体的结构刚性，避免运输、安装过程中壳体受挤压变形，碰触内部PCB板造成短路故障。壳体侧面预留的安装固定孔位，兼容两种主流安装方式：既可以通过侧面的挂耳孔用螺丝固定在电控箱的安装背板上，也可以卡在标准DIN导轨上，适配不同厂家电控箱的安装习惯，不需要额外定制安装支架。

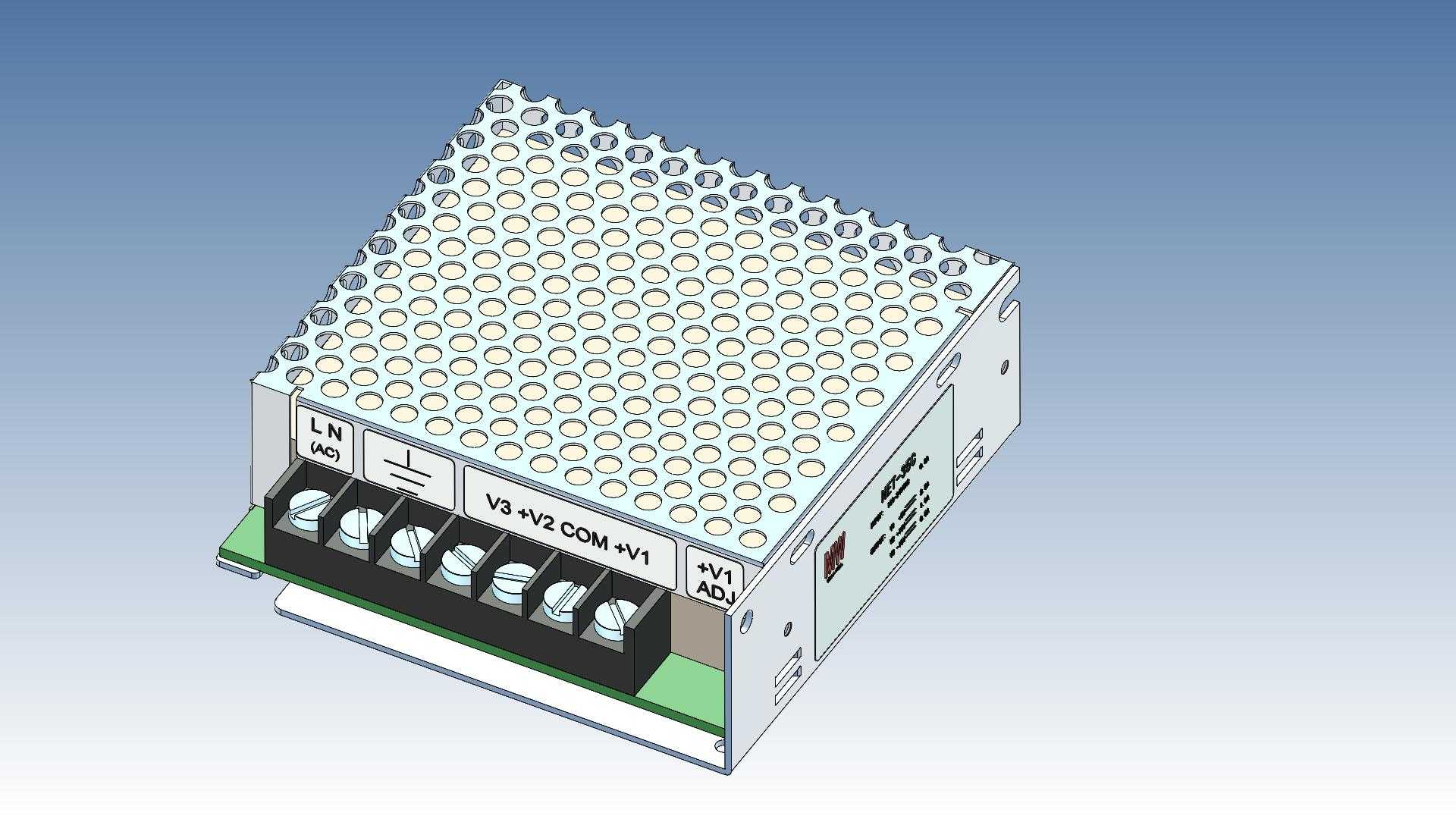

　　接线区域的设计完全贴合现场接线的操作习惯，输入侧的L、N、接地端子排布在壳体一端的最外侧，每个端子都配有清晰的丝印标识，接地端子旁额外做了接地符号的凸起标识，避免现场接线时接错线序导致设备外壳带电；输出侧的端子按电压回路分组排布，V1、COM、V2、ADJ端子依次排列，每个接线端子采用带压线板的螺丝式结构，能适配0.5-2.5平方毫米的多股铜芯线，拧紧螺丝时压线板会均匀压在导线上，不会出现单股铜丝被螺丝压断、接触不良的问题，端子旁的电压标识采用耐摩擦的丝印工艺，不会因为长期积灰、擦拭就模糊不清，方便后期设备维护时排查线路。壳体侧面预留的微调电位器开孔，对应内部的输出电压微调电路，不需要拆开壳体就能用小螺丝刀调整输出电压的偏移值，适配不同长度供电线带来的线损压降，保证末端负载的供电电压在额定范围内。

　　从结构建模的细节来看，这款模型还原了实物的所有装配边界：壳体的折弯圆角、冲孔的排布间距、端子台的突出高度、PCB板与壳体的预留安全间隙都和实物一致，做电控箱布局设计时，可以直接把这个模型导入装配体，核对安装孔位的间距、接线区域的操作空间——比如接线时螺丝刀需要的操作高度、导线弯折需要的预留空间，都能通过模型直接模拟，避免出现电控箱设计完成后，电源安装位置太靠近箱门、接线后导线顶住箱门关不上的问题。另外壳体的通风孔排布也做了等距阵列还原，做热仿真分析时，可以直接基于这个模型的开孔率计算壳体内外的空气对流效率，不需要重新绘制通风孔结构，能节省不少建模时间。

　　这类小功率供电单元的设计核心从来不是追求极致的功率密度，而是在有限的成本内，兼顾安装便利性、运行稳定性、维护便捷性，比如壳体的拼接方式采用卡扣加少量点焊的结构，既减少了生产时的焊接工作量，又能保证壳体的拼接缝隙均匀，不会出现漏光、缝隙过大的问题；内部PCB板与壳体之间预留了2mm的安全间隙，贴有绝缘青稞纸，避免生产过程中产生的金属碎屑掉在PCB板上造成短路，这些细节在模型里都有对应的结构体现，对于刚接触电控结构设计的工程师来说，拆解这类成熟量产产品的结构，比看十篇理论设计文档更能理解工业产品的设计逻辑——所有的结构细节都是为了解决实际使用中遇到的问题，没有多余的装饰性设计。
