穿心式电流互感传感元件结构设计

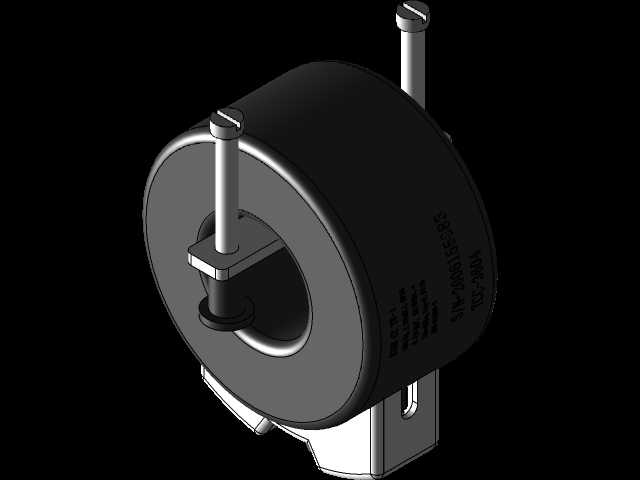

　　在低压配电系统的电流采集、回路保护、电能计量场景里，穿心式电流互感器是无需断开主回路即可完成电流采样的核心元件，本次呈现的结构针对小电流回路的柜内安装场景做了适配设计，区别于传统开合式互感器的拼接磁路结构，该款采用整体环形磁芯绕制方案，磁路闭合无气隙，能有效降低励磁电流带来的采样误差，在额定工作区间内的比差控制可满足常规计量与保护级的精度要求。从安装适配角度看，该结构预留的中心穿孔直径可适配单根多股铜芯电缆或者单排铜排穿过，安装时无需截断主回路线缆，只需将待测回路导体从中心孔穿过一匝或者多匝即可完成采样侧的接线，大幅降低现场施工的改造成本。顶部设置的两个一字槽紧固螺钉，主要用于二次侧接线端子的压线固定，螺钉的长度做了限位设计，

　　拧到底部时不会触碰到内部磁芯与绕组，避免造成绕组绝缘破损引发的匝间短路问题，同时螺钉头部的槽深适配常规一字螺丝刀操作，在柜内狭小空间操作时不易滑牙。底部的金属安装支架采用折弯成型结构，支架上预留的长条形安装孔可适配不同孔距的安装梁，允许一定的安装位置偏差，降低柜体加工时的孔位精度要求，支架与互感器本体之间设置有绝缘隔层，避免运行过程中本体与安装支架之间形成环流，影响采样精度同时带来发热隐患。磁芯外部采用阻燃环氧材料全包封处理，包封层厚度均匀，既可以固定内部绕组避免运输、安装过程中绕组移位，也能提升元件的绝缘等级，适配潮湿、多粉尘的工业柜内运行环境，包封层侧面预留的标识区域可直接激光雕刻变比、精度等级、额定负荷等参数，

　　无需额外粘贴铭牌，避免长期运行后铭牌脱落造成参数识别困难。设计过程中针对磁芯的窗口利用率做了优化，在保证足够绝缘距离的前提下尽可能缩小中心孔与磁芯内径的间隙，减少漏磁带来的采样偏差，同时控制整体外径尺寸，适配MNS、GCS等标准低压抽屉柜的柜内安装空间，不会与相邻的断路器、接线端子等元件产生安装干涉。二次绕组的引出线直接连接到顶部的接线端子，接线端子的防护挡板可避免接线时金属工具误触带电部分，同时端子的导电件采用铜质镀镍处理，降低接触电阻，长期运行时不易氧化松动。该结构的安装边界需要注意，中心穿入的主回路导体需尽量处于磁环中心位置，避免偏心带来的角差增大，安装支架固定时需保证元件处于垂直状态，避免运行时受振动导致接线松动，

　　同时元件周围需预留至少10mm的散热间隙，保证长期额定电流运行时的温升控制在绝缘材料允许范围内。在回路保护应用场景中，该互感器可配合剩余电流保护器、过流继电器使用，当主回路出现过载、短路或者剩余电流超标的情况时，二次侧输出的电流信号可触发保护装置动作，快速切断故障回路，避免故障范围扩大；在电能计量场景中，匹配对应精度等级的电能表，可准确采集回路的用电数据，为能耗统计、电费核算提供可靠的采样依据。整体结构没有多余的活动部件，可靠性高，日常运行过程中基本无需维护，只要安装时接线牢固、绝缘测试合格，即可长期稳定运行，适配工业配电、建筑配电、设备配套电控柜等多种场景的电流采样需求。
