导轨式安装TC控制继电器三维结构

　　在低压电气控制柜、自动化产线控制回路、小型机电设备的信号中转场景里，这类卡轨式控制继电器是出镜率极高的基础元件，日常做电路逻辑扩展、小功率负载通断、信号隔离传递的核心执行部件，很多刚入行的结构工程师做柜内布局时，经常忽略这类元件的安装间隙与接线空间预留，最后导致现场装配时端子接线操作受阻，或是相邻元件散热空间不足触发误动作。

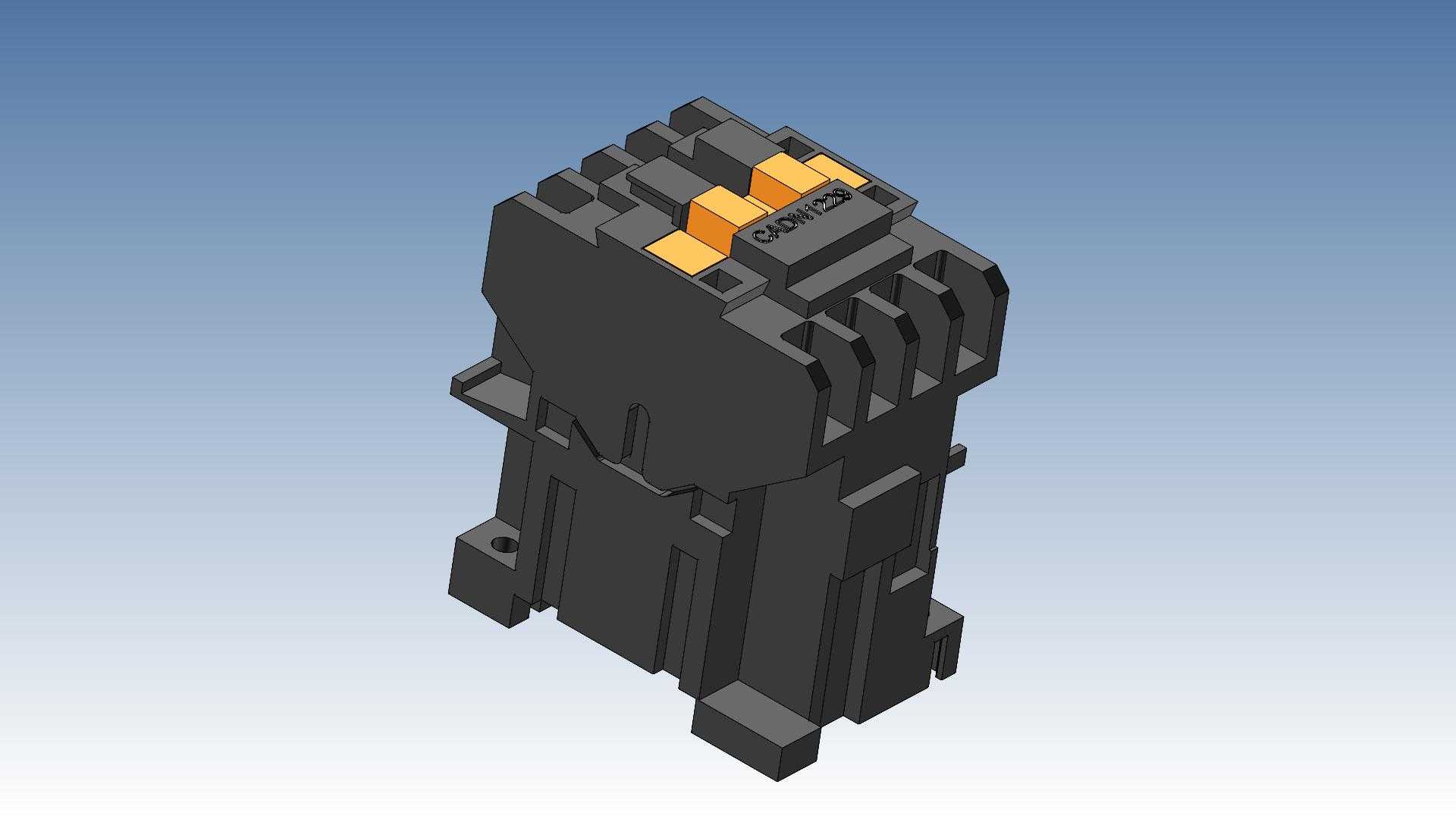

　　从实际使用场景来看，这类继电器主要适配标准DIN35mm电气安装导轨，日常在PLC输出回路扩容、接触器线圈驱动、现场传感器信号中转、安全回路触点扩展等工况下使用，相比小型中间继电器，它的触点组排布更紧凑，同宽度下可承载更多回路的通断需求，外壳采用阻燃PA66材质注塑成型，表面做了细微的磨砂纹理处理，既可以避免车间粉尘附着堆积，也能提升日常运维插拔时的握持摩擦力，顶部的橙色拨块是手动测试操作件，在设备调试阶段不需要给线圈通电，就可以通过拨块强制切换触点状态，方便施工人员快速排查回路通断问题，拨块旁预留了清晰的触点标识刻印位，出厂时会将常开、常闭触点的编号直接模印在外壳表面，避免长期使用后标识脱落导致的接线错误。

　　做三维结构设计时，首先要卡准导轨安装的卡扣尺寸边界，底部的弹性卡扣要预留足够的形变空间，保证安装时可以顺畅卡入导轨，拆卸时用一字螺丝刀撬动卡扣解锁位就能快速拆下，不需要额外拧动固定螺丝，卡扣的锁紧力要经过校核，保证在设备运输振动、车间设备长期运行振动的工况下，不会出现松脱滑落的问题。外壳的分模线要设置在侧面非可视区域，避免正面出现明显的合模痕迹影响外观，同时所有的棱角位置都做了R0.5以上的圆角处理，既可以避免注塑时出现应力集中导致的外壳开裂，也能防止装配运维时划伤操作人员的手部。

　　接线端子的位置设计在元件上下两端，采用压线框式接线结构，适配0.5-2.5平方毫米的多股铜芯导线，端子的螺丝头部做了防滑槽处理，拧紧时不容易出现滑牙问题，每个端子旁都预留了对应的标识刻印区域，方便现场接线时对应图纸线号。元件整体的宽度控制在标准模数尺寸范围内，和同系列的断路器、端子排等柜内元件可以实现并排无间隙安装，最大化利用柜内的安装空间，外壳侧面预留了相邻元件的定位卡槽，多台并排安装时可以通过卡槽互相嵌合，避免长期使用后出现元件歪斜移位的问题。

　　线圈部分的腔体设计在元件中部，周围预留了足够的散热间隙，保证线圈长期通电时的热量可以顺利散出，不会因为热量堆积导致线圈绝缘老化加速，触点部分采用银合金触点材质，可承载额定5A的交流负载通断，触点间设置了绝缘隔弧墙，分断负载时产生的电弧不会窜到相邻触点引发短路问题。顶部的手动操作拨块做了档位限位设计，手动测试和自动运行两个档位有清晰的触感反馈，操作人员不需要目视观察就能确认拨块所处的位置，避免调试后忘记复位拨块导致设备运行时出现逻辑错误。

　　做柜内布局建模时，要注意在元件的上下接线位置预留至少30mm的接线操作空间，正面预留不小于20mm的操作空间，方便日常运维时手动操作测试拨块、紧固接线螺丝，元件和柜内走线槽之间要预留10mm以上的间隙，方便导线弯折布线。这类元件的三维建模要重点还原安装卡扣的弹性结构细节、端子的压线腔尺寸、手动拨块的活动行程，这样在做虚拟装配验证时，才能准确检查出柜内布局是否存在干涉问题，避免实际生产装配时才发现空间不足的问题，减少后期改图返工的工作量。
