紧凑型导轨安装可编程继电器结构设计

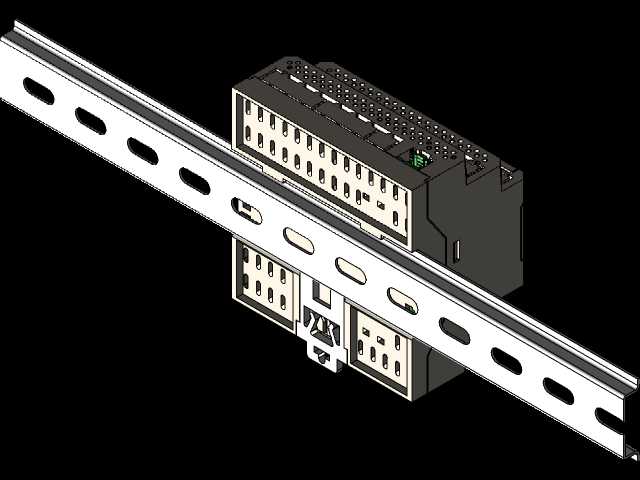

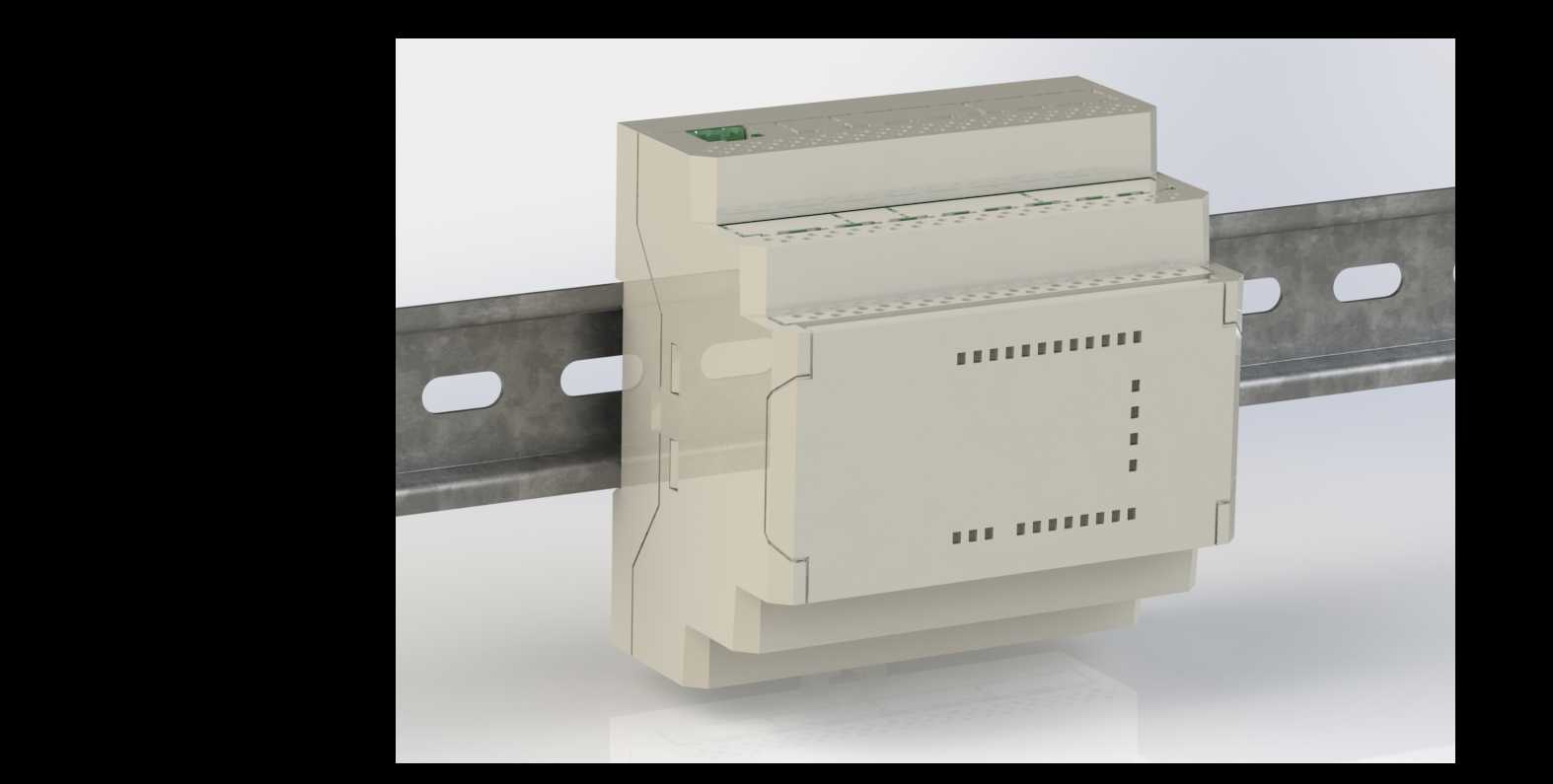

　　在本地分布式自动化控制场景中，这类紧凑型可编程继电器是替代传统分立继电器回路、简化小型控制逻辑的核心元件，常见于车间照明分区管控、小型泵组启停联锁、设备冷却风扇集群控制、物料提升机安全联锁、普通机床继电保护回路、多回路供电自动转换开关这类不需要大型PLC参与的控制场景，相比传统硬接线继电器回路，它能把多组逻辑集成在单个壳体内，大幅减少柜内接线工作量与故障排查点。从结构设计来看，这款产品采用标准5模数DIN导轨安装外壳，也就是行业内通用的35mm标准导轨适配结构，外壳上下带有弹性卡扣，安装时只需对准导轨按压即可卡紧，拆卸时用螺丝刀撬动卡扣即可快速取下，不需要额外的固定件，适配市面上绝大多数标准电气安装柜、壁挂式控制箱的安装梁尺寸。

　　壳体的外形尺寸严格遵循DIN 43880标准的模数化要求，单模数宽度为17.5mm，5模数总宽度为87.5mm，高度方向适配常规箱柜的安装深度，不会出现柜门无法闭合的干涉问题，安装时左右预留至少10mm的散热间隙即可满足长期运行的散热需求，上下方向不需要额外预留操作空间，因为所有接线端子都布置在壳体上下两端，接线时直接从柜内走线槽引线即可完成压接。功能配置上，壳体内部集成了板载模拟量输入通道、离散量输入通道以及模拟量输出通道，不需要额外扩展信号转换模块，就能直接接入现场的温度传感器、压力开关、按钮信号这类常见的现场信号，输出端可以直接驱动小型接触器、指示灯、蜂鸣器这类负载，对于小功率的风机、泵类负载也可以直接输出驱动，

　　省去中间继电器的配置。壳体侧面预留了RS-485通讯接口，采用标准的Modbus-RTU通讯协议，既可以把现场采集的信号上传到上层的工控机或者小型监控系统，也能接收上层系统下发的控制指令，实现多台设备的组网联控，接口位置做了内凹设计，避免通讯插头突出壳体影响相邻设备的安装。外壳的散热设计采用了侧面与正面的格栅式通风孔，通风孔的开孔尺寸控制在2mm以内，既可以满足空气对流散热的需求，又能防止现场的金属碎屑、灰尘大量进入壳体内部造成短路，壳体材质采用阻燃V0级的ABS工程塑料，表面做了哑光抗紫外线处理，即使在户外壁挂箱内长期受光照也不会出现壳体老化脆裂的问题。正面的状态指示灯区域做了下沉式设计，每个输入输出通道对应一个小型LED指示灯，

　　指示灯的亮度经过调校，在车间强光环境下也能清晰分辨通道状态，同时不会因为亮度过高造成夜间光污染，指示灯上方预留了标签插槽，用户可以根据实际回路定义插入打印好的标签纸，方便后期运维识别。接线端子采用升降式压接结构，压接范围覆盖0.5-2.5平方毫米的多股铜芯线，每个端子都带有防松垫片，即使在设备长期振动的场景下也不会出现接线松动脱落的问题，端子的螺丝采用十字槽设计，适配常规的十字螺丝刀操作，不需要专用工具就能完成接线作业。在建模过程中，需要重点关注壳体卡扣的弹性变形量，卡扣的悬臂长度设计为12mm，厚度1.5mm，既能保证安装时的卡紧力达到20N以上，不会因为设备振动出现滑脱，又能保证拆卸时的撬动力不超过50N，方便运维人员操作；同时要核对通讯接口的位置公差，保证接口与壳体面板的同轴度误差不超过0.1mm，避免出现通讯插头无法插入的问题；还要注意所有通风孔的拔模角度设置为1.5度，满足注塑生产的脱模要求，壳体上下盖的合模缝位置做了错位止口设计，防护等级可以达到IP20，防止手指误触内部带电部件，同时阻挡直径大于12mm的固体异物进入。这类继电器在实际选型时，需要注意安装环境的温度范围在-10℃到55℃之间，避免在超过60℃的高温环境下长期运行，否则会影响内部电子元件的使用寿命，安装位置要远离强电磁干扰源比如大功率变频器、软启动器，若无法避开则需要在通讯线上加装磁环，保证通讯稳定性。
